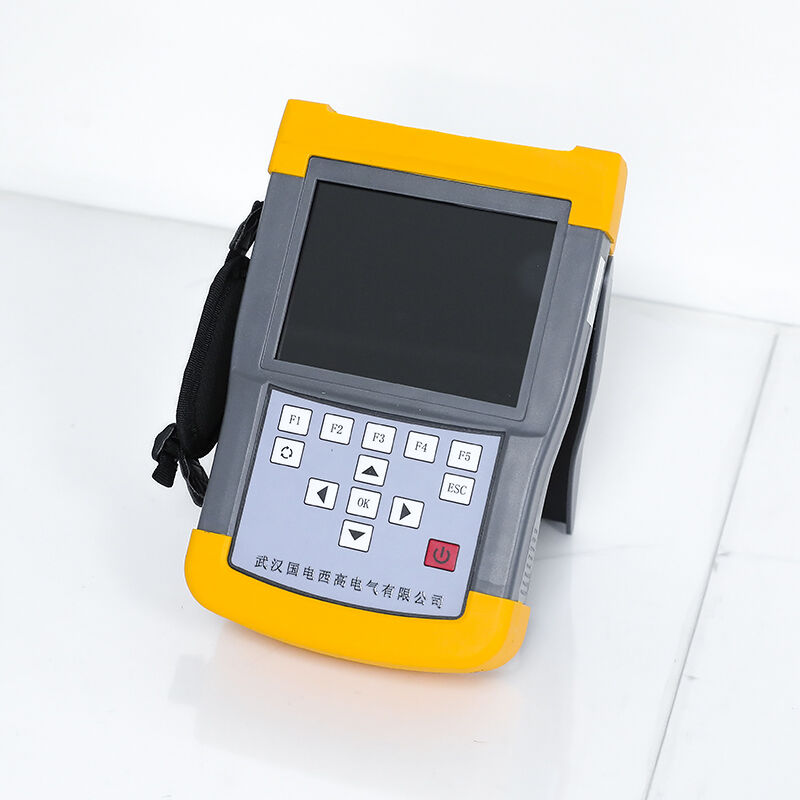

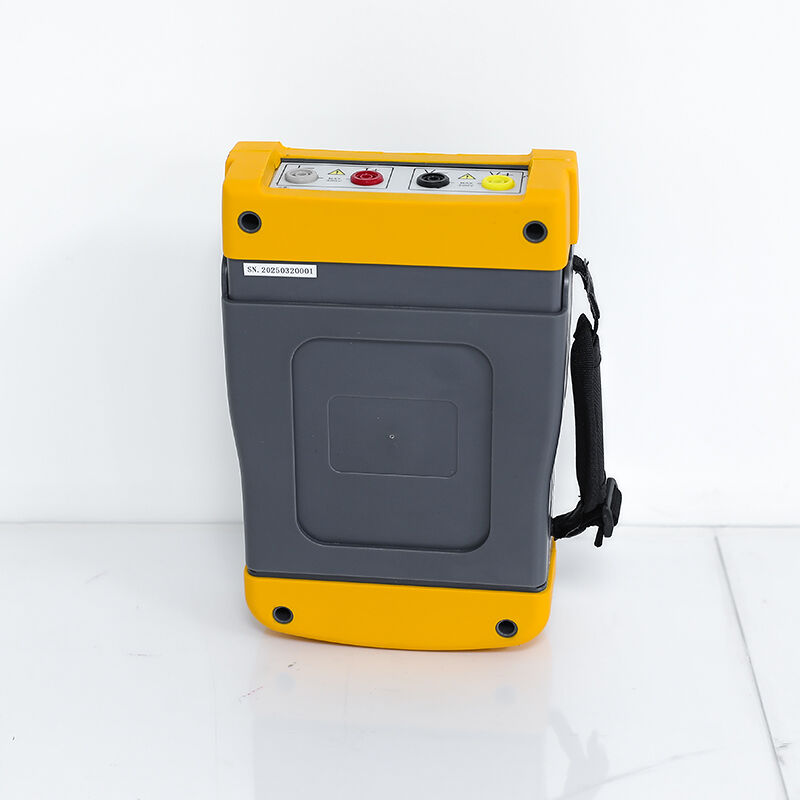

GDPV-I El Tipi PV Dizi Test Cihazı
GDPV-I Dijital Akıllı El Tipi Fotovoltaik Dizi Test Cihazı, IV Eğrisi İzleyici ile Birlikte Dahili Işınlama ve Sıcaklık Sensörleri, Otomatik STC Düzeltmesi; Sahada PV Modülü Performans Testi ve Arıza Teşhisi İçin.
- Açıklama
- Özellikler
- Uygulamalar
- Avantajlar
- SSS
- Önerilen Ürünler
Açıklama
GDPV-I bir profesyonel taşınabilir fotovoltaik (PV) seri test cihazı tasarlandı pV modüllerinin ve serilerinin sahada performans testi, kabul denetimi ve arıza teşhisi dağıtılmış PV enerji santrallerinde, konut PV sistemlerinde ve endüstriyel PV tesislerinde kullanılır. Cihaz, IEC 62446-1:2016 , GB/T 19939-2005 ve GB/T 18210-2000 standartlar, benimsenerek gelişmiş yüksek hızlı dijital sinyal işleme teknolojisi ve kapasitif/dirençli çift yük mimarisi hızlı ve doğru IV karakteristiği çizimini sağlayan standartlara tam olarak uyar.
Cihaz, 5 V~400 V geniş voltaj aralığı ve 0,5 A~20 A geniş akım aralığı , tüm ana PV modüllerini ve 1 kW’a kadar olan serileri kapsar. Cihazın entegre yüksek hassasiyetli radyasyon ölçer (0~1400 W/m²) ve sıcaklık sensörü (-10 °C~+60 °C) test sonuçlarını Otomatik olarak Standart Test Koşulları’na (STC: 1000 W/m², 25 °C, AM1.5) göre düzeltir; böylece farklı çevresel koşullar altında elde edilen test sonuçlarının karşılaştırılabilirliğini sağlar. akıllı arıza teşhis algoritması açık devre, kısa devre, kısmi gölgeleme ve modül uyumsuzluğu gibi yaygın PV arızalarını otomatik olarak tanımlar.
Özellikler
| Parametre | Özelliği |
|---|---|
| Uyum Standartları | IEC 62446-1:2016, GB/T 19939-2005, GB/T 18210-2000, T/CSEE 0160-2020 |
| Test Prensibi | Kapasitif/omik çift yük IV karakteristiği izleme |
| Ölçüm yöntemi | 4 telli Kelvin ölçümü |
| Gerilim Ölçüm Aralığı | 5V ~ 400V DC |
| Gerilim Çözünürlüğü | 0,1 V |
| Voltaj doğruluğu | ±0,2% okuma ± 0,1V |
| Akım Ölçüm Aralığı | 0,5A ~ 20A DC |
| Akım Çözünürlüğü | 0.01A |
| Akım doğruluğu | ±0,2% okuma ± 0,01A |
| Güç Ölçüm Aralığı | 0,1W ~ 1000W |
| Güç Doğruluğu | ±0,5% okuma ± 0,1W |
| Işınlanma Ölçüm Aralığı | 0 ~ 1400W/m² |
| Işınlanma Doğruluğu | ±3,0% okuma |
| Sıcaklık ölçüm aralığı | -10℃ ~ +60℃ |
| Sıcaklık doğruluğu | ±1℃ |
| Test parametreleri | Voc, Isc, Pmax, Vmp, Imp, FF, η, seri direnç |
| IV Eğrisi İzleme Süresi | her dizi için ≤10 saniye |
| Otomatik STC Düzeltmesi | Evet (1000 W/m², 25 °C, AM1.5) |
| Hata teşhisi | Açık devre, kısa devre, kısmi gölgeleme, modül uyumsuzluğu, diyot arızası |
| Görüntüleme | 3,5 inç 320×240 renkli kapasitif dokunmatik ekran |
| Dil Desteği | Çince / İngilizce ikili dil |
| Veri Depolama | 1000 grup (zaman damgası, parametreler ve IV eğrileri ile birlikte) |
| İletişim arayüzü | USB 2.0 (USB bellek ile dışa aktarma) |
| Güç Kaynağı | Entegre 12 V 5200 mAh lityum pil; AC 220 V şarj |
| Batarya ömrü | ≥8 saat sürekli çalışma süresi |
| Şarj süresi | ≤4 saat |
| Koruma fonksiyonları | Aşırı gerilim, aşırı akım, kısa devre, ters kutuplanma, aşırı sıcaklık |
| Çalışma sıcaklığı | -10℃ ~ +50℃ |
| Nem | ≤ %85 nem oranı (yoğuşmasız) |
| Boyutlar (L × W × H) | 240×180×100 mm |
| Ağırlık | ~4 kg (pil dahil) |
| Kasa | Kauçuk koruyucu kaplama ile ABS+PC mühendislik plastik |
Uygulamalar
Temel Test Nesneleri
- PV modülleri : Tek kristalin, çok kristalin ve ince film PV modülleri (10 W–1000 W)
- PV dizileri : Maksimum 400 V ve 20 A’ye kadar seri bağlı PV dizileri
- PV sistemleri konut tipi PV sistemleri, dağıtılmış PV enerji santralleri, endüstriyel PV tesisleri
Tipik Kullanım Senaryoları
- PV kurulum uzmanları : PV sistemi kabul denetimi, devreye alma testi ve kalite doğrulaması
- PV işletme ve bakım şirketleri rutin devre denetimi, arıza teşhisi ve performans değerlendirmesi
- Pv modülü üreticileri : Fabrika kalite kontrolü, parti bazlı denetim ve saha sonrası satış sonrası hizmeti
- Bağımsız üçüncü parti test kurumları : PV sistem sertifikasyon testi, güvenlik değerlendirmesi ve enerji verimliliği değerlendirmesi
- Araştırma kurumları için oldukça uygundur : PV modülü performans araştırması ve saha testi
Avantajlar
En son uluslararası standartlara uyum
Tam olarak karşılar IEC 62446-1:2016, GB/T 19939-2005, GB/T 18210-2000 → test sonuçları dünya çapında tanınan
Sektörde lider IV eğrisi izleme teknolojisi
Kapasitif/rezistif çift yük, her dizi için ≤10 saniye, aşırı ısınma yok → geleneksel rezistif yük test cihazlarına kıyasla test verimliliğini %500 artırır
Entegre çevresel sensörler ve otomatik STC düzeltmesi
Entegre radyasyon ve sıcaklık sensörleri, tek tuşla STC düzeltmesi → farklı çevresel koşullar altında test sonuçlarının karşılaştırılabilirliğini sağlar
Akıllı arıza teşhis algoritması
Yaygın PV arızalarını otomatik olarak tanımlar → uzman analistlere duyulan ihtiyacı ortadan kaldırır, operatörün beceri gereksinimlerini azaltır
Aşırı Geniş Aralık ve Yüksek Hassasiyet
5 V~400 V / 0,5 A~20 A, ±0,2 % doğruluk → tüm yaygın PV modüllerini ve dizilerini kapsar
SSS
S: IV karakteristiği testi, PV sistemleri için neden önemlidir?
Y: IV karakteristiği testi, PV modülü ve dizisi performansını değerlendirmenin en kapsamlı yöntemidir. Gerçek işletme koşulları altında akım-gerilim ilişkisini ölçerek Voc, Isc, Pmax ve FF gibi temel parametreleri elde edebilir ve kısmi gölgelenme, modül uyumsuzluğu, diyot arızası ve yaşlanma gibi yaygın arızaları tespit edebiliriz. Düzenli IV karakteristiği testleri, sorunların erken tespit edilmesine, enerji üretimi verimliliğinin artırılmasına ve PV sistemlerinin ömrünün uzatılmasına yardımcı olur.
S: Geleneksel direnç yüküne kıyasla kapasitif/direnç çift yükün avantajı nedir?
Y: Geleneksel direnç yükü test cihazlarının aşağıdaki dezavantajları vardır:
- Yavaş test hızı (her dizi için ≥1 dakika)
- Test sırasında aşırı ısınma, sınırlı test sayısı
- Yüksek güçteki PV dizileri test edilemez
GDPV-I’in kapasitif/direnç çift yük teknolojisinin aşağıdaki avantajları vardır:
- Hızlı test hızı (her dizi için ≤10 saniye)
- Aşırı ısınma yok, sınırsız test sayısı
- Yüksek Hassasiyet ve Stabilite
- Düşük güç tüketimi, daha uzun pil ömrü
Soru: GDPV-I, PV dizilerini inverterdan ayırmadan test edebilir mi?
Cevap: Hayır. Güvenlik nedeniyle PV dizileri, test öncesinde inverter ve diğer elektrikli ekipmanlardan ayrılmak zorundadır. Cihaz, yanlış bağlantılar sonucu oluşabilecek hasarlara karşı ters polarite koruması ve aşırı gerilim koruması ile donatılmıştır.
