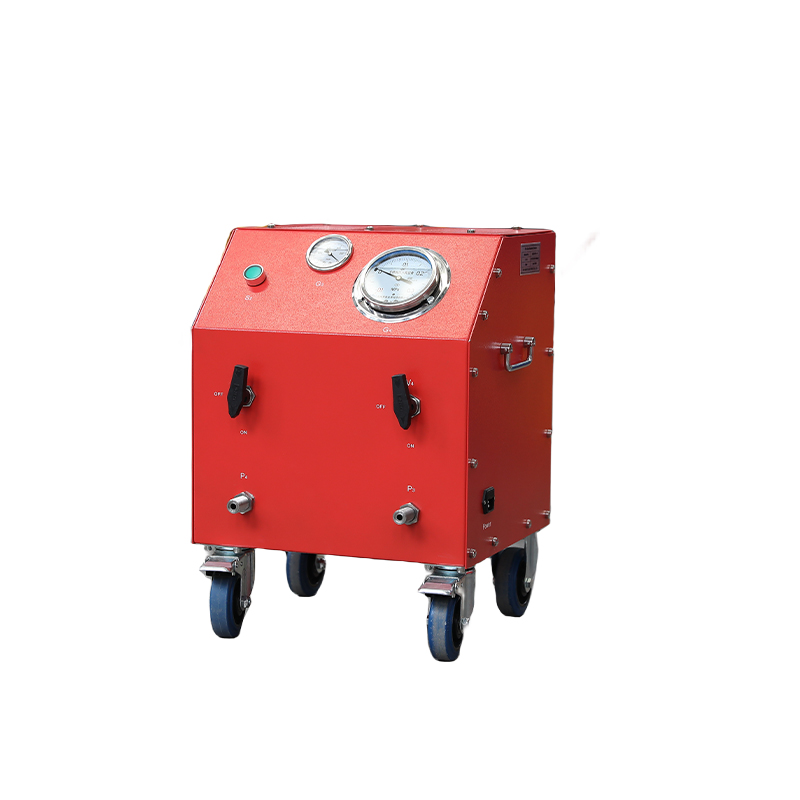

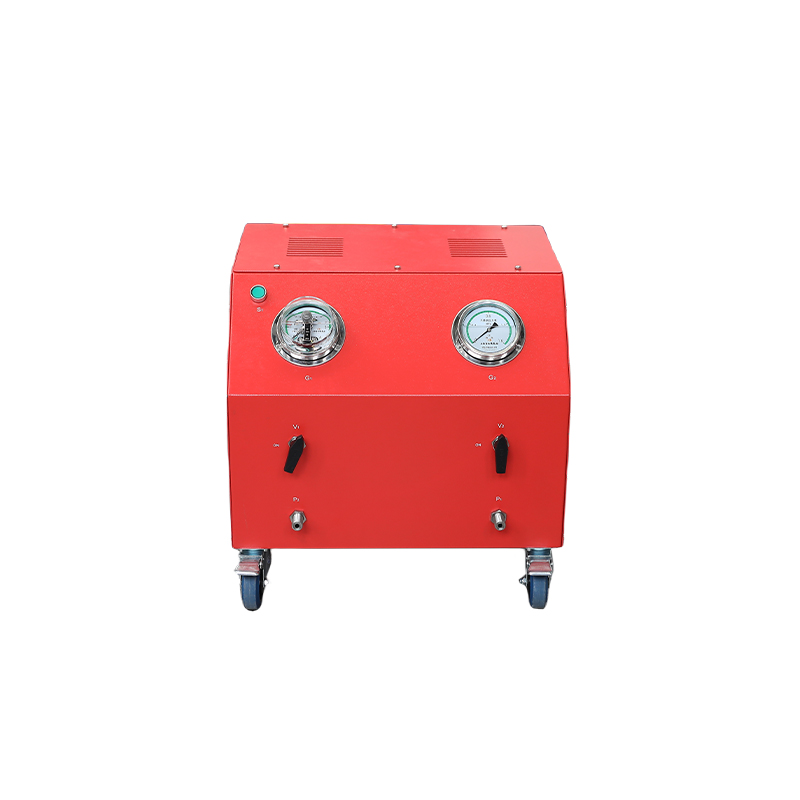

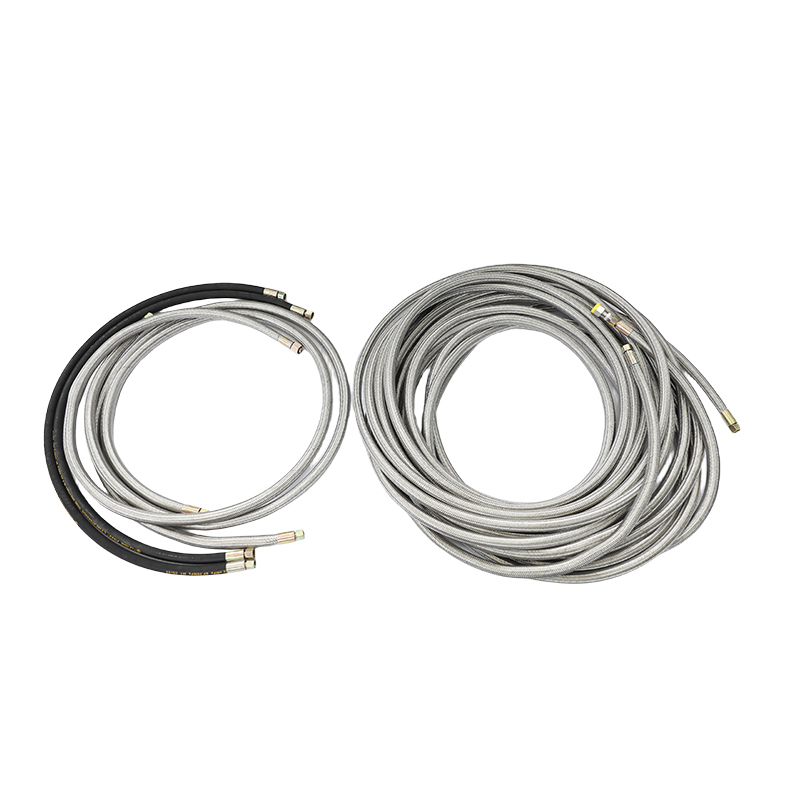

Unidade portátil de recuperación e purificación de gas SF₆ GSH-R-5
Unidade portátil digital e intelixente de recuperación e purificación de gas SF₆ GSH-R-5, con caudal de recuperación de 5 m³/h, bomba de baleiro de 4 L/s, tanque de almacenamento líquido de 50 L, sistema de purificación de 4 etapas, alimentación eléctrica AC 220 V, para servizo no lugar de traballo en unidades de anel de 10 kV–35 kV e interruptores de circuito SF₆.
- Descrición
- Especificacións
- Aplicacións
- Vantaxes
- Preguntas frecuentes
- Produtos recomendados
Descrición
O GSH-R-5 é un unidade portátil de recuperación e purificación de gas SF₆, rentable e optimizada para o campo, deseñada exclusivamente para a manipulación de gas SF₆ en equipos de distribución de 10 kV-35 kV, como unidades de anel principal, interruptores automáticos SF₆ e transformadores de medida. Cumpre completamente co DL/T 662.1-2021, IEC 60480:2019 e Normas GB/T 8905-2012 , adoptando un compresor de alta presión sen aceite, unha bomba de vacío de paleta rotativa de unha soa etapa e un sistema de purificación profunda de catro etapas para lograr unha recuperación e purificación eficientes do gas SF₆.
A unidade presenta un móbil integrado de manobra manual deseño só pesa 80 kg, permite a operación por unha soa persoa e o seu desprazamento fácil en espazos estreitos, como salas de distribución e zanjas de cables. Emprega Alimentación eléctrica monofásica AC 220 V , que está amplamente dispoñíbel nas redes de distribución, eliminando a necesidade de alimentación trifásica. Equipado con manómetros e vacuómetros de alta precisión, admite tanto modos de operación semiautomáticos como manuais. O sistema de purificación de 4 etapas pode eliminar a humidade, o aceite, o po e outras impurezas do gas SF₆ recuperado, facéndoo cumprir coa norma para gas novo e permitindo o seu reuso directo. Con protección integral mediante interbloqueos de seguridade e rendemento fiable, é a solución ideal para a xestión de gas SF₆ nos sistemas de distribución de enerxía.
Especificacións
| Parámetro | Especificación |
|---|---|
| Sistema de recuperación | |
| Taxa de recuperación | 5 m³/h (en estado gasoso, 0,1 MPa, 20 ℃) |
| Presión inicial de recuperación | ≤ 0,8 MPa |
| Presión final de recuperación | ≤ 50 kPa |
| Tipo de compresor | Compresor de SF₆ de alta presión sen aceite |
| Presión máxima de descarga | 3,8 MPa |
| Sistema de vacío | |
| Tipo de bomba de baleiro | Bomba de baleiro rotativa de unha etapa |
| Velocidade de bombeo | 4 L/s |
| Baleiro último | ≤ 10 Pa |
| Tempo de bombeo de baleiro | ≤ 2 horas (volume de 0,1 m³, desde 0,1 MPa ata 133 Pa) |
| Sistema de purificación | |
| Proceso de Purificación | Separador de aceite → filtro de partículas → secador de tamiz molecular → filtro de carbón activado |
| Contido de humidade despois da purificación | ≤60 ppm (en peso) |
| Contido de aceite despois da purificación | ≤10 ppm (en peso) |
| Eficiencia na filtración de partículas | 99,9 % para partículas ≥1 μm |
| Regeneración do adsorbente | Regeneración por calor en baleiro |
| Sistema de almacenamento | |
| Volume do Depósito de Almacenamento | 50 L |
| Capacidade nominal de almacenamento de líquido | 50kg |
| Presión máxima de traballo | 3,8 MPa |
| Presión de apertura da válvula de seguridade | 4,0 MPa |
| Sistema de Control | |
| Modos de control | Modo semiautomático + modo manual |
| Monitorización en tempo real | Manómetros e vacuómetros de alta precisión |
| Interface de operación | Control mediante botóns, bilingüe en chinés/inglés |
| Parámetros Xerais | |
| Fonte de alimentación | CA 220 V ±10 %, 50 Hz (monofásico) |
| Potencia nominal | ~2,0 kW |
| Nivel de ruido | ≤75 dB(A) |
| Dimensións | 1200 (L) × 600 (A) × 1000 (A) mm |
| Peso | ~80 kg |
| Deseño Móbil | Rodíns resistentes (2 fixos, 2 giratorios con freos) + barra de apoio ergonómica |
| Taxa anual de fuga | ≤1% |
| Temperatura de funcionamento | -10 ℃ ~ +40 ℃ |
| Humedade de funcionamento | ≤90 % HR (sen condensación) |
| Altitude | ≤2000m |
| Conformidade | DL/T 662.1-2021, IEC 60480:2019, GB/T 8905-2012 |
Aplicacións
Obxectos de proba do núcleo
Unidades de anel principal: unidades de anel principal e taboleiros de conmutación illados con SF₆ de 10 kV-35 kV
Interruptores automáticos SF₆: interruptores automáticos SF₆ de montaxe sobre poste e tipo armario de 10 kV-35 kV
Transformadores de medida con SF₆: tC e TV con aislamento en SF₆ de 10 kV-35 kV
Interruptores de carga con SF₆: interruptores de carga e seccionadores con SF₆ de 10 kV-35 kV
Botellas de gas SF₆: Carga e descarga de botellas de gas SF₆
Escenarios típicos de uso
Compañías eléctricas: Inspección e mantemento diarios da rede de distribución
Fábricas de unidades de anel: Ensaios de tipo en fábrica e control de calidade na saída
Empresas de enxeñaría eléctrica: Proxectos de construción e renovación da rede de distribución
Empresas industriais e mineiras: Mantemento rutineiro do equipamento de distribución interno
Institucións independentes de ensaio: Aceptación e ensaios de conformidade do equipamento de distribución
Vantaxes
Conformidade coas Normas Internacionais
Cumpre completamente as normas DL/T 662.1-2021, IEC 60480:2019 e GB/T 8905-2012 → os resultados das probas son recoñecidos a nivel mundial
Alimentación eléctrica monofásica AC 220 V
: Amplamente dispoñíbeis nas redes de distribución, sen necesidade de alimentación trifásica → melora considerablemente a comodidade da operación no lugar
deseño portátil lixeiro de 80 kg
Operación por unha soa persoa, fácil de mover en espazos estreitos → ideal para operacións en salas de distribución e zanxas de cables
purificación profunda en 4 etapas
O gas recuperado cumpre o estándar de gas novo e pode reutilizarse directamente → ahorra custos de compra de gas e reduce as emisións de carbono
Funcionamento sinxelo e fiable
Control intuitivo mediante botóns, non se require formación profesional → reduce as necesidades de habilidade do operador e mellora a eficiencia no traballo
Protección integral de seguridade
Múltiplos sistemas de protección con interbloqueo → garante un funcionamento seguro e fiable, protexendo aos operarios e aos equipos
Alta relación calidade-precio
Excelente rendemento a un prezo de entrada → ideal para pequenas e medias empresas e equipos de mantemento da rede de distribución
Preguntas frecuentes
P: ¿Pode reutilizarse directamente o gas SF₆ recuperado?
R: Sí. O sistema de purificación profunda en 4 etapas pode eliminar eficazmente a humidade, o aceite, o po e outras impurezas do gas SF₆ recuperado. Tras a purificación, a calidade do gas cumpre a norma de gas novo GB/T 8905-2012 e pode reencherse directamente nos equipos para o seu uso.
P: Requírese unha alimentación trifásica?
R: Non. O GSH-R-5 emprega Alimentación eléctrica monofásica AC 220 V , que está amplamente dispoñible en salas de distribución, zonas residenciais e instalacións industriais, mellorando considerablemente a comodidade das operacións no lugar.
P: Cal é a capacidade máxima de unidade de anel que pode xestionar este equipo?
R: Pode xestionar cámaras individuais de gas de unidades de anel de 10 kV-35 kV ata 0,1 m³, o que abarca a inmensa maioría dos modelos máis habituais de unidades de anel do mercado.
P: ¿Cal é o ciclo de mantemento desta unidade?
A: O adsorbente no sistema de purificación debe substituírse cada 2 anos ou despois de procesar 1000 kg de gas SF₆. O aceite da bomba de baleiro debe cambiarse cada 6 meses. Recoméndase a calibración anual dos manómetros e dos vacuómetros.
