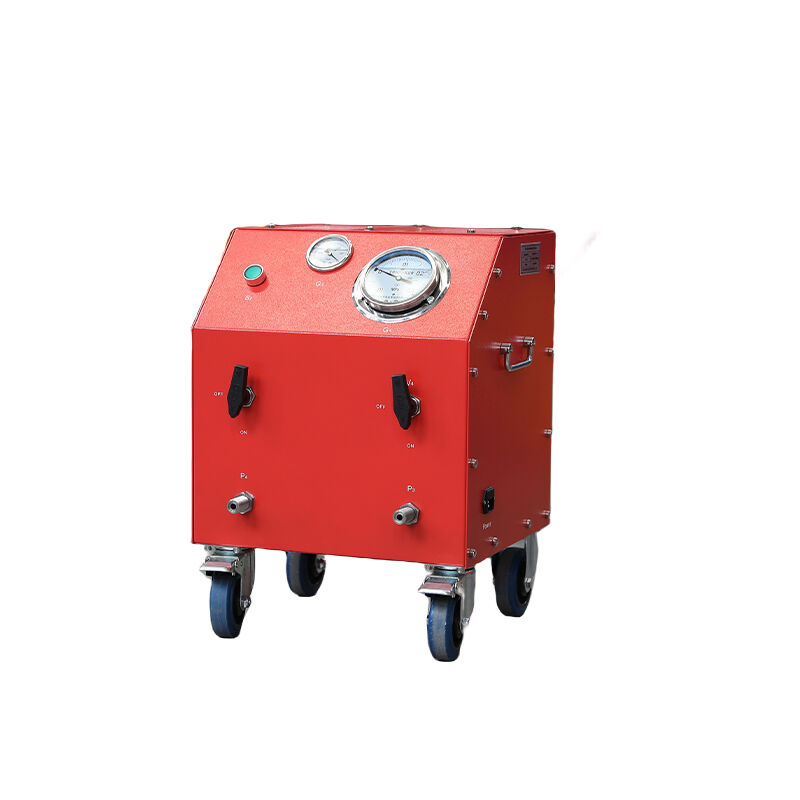

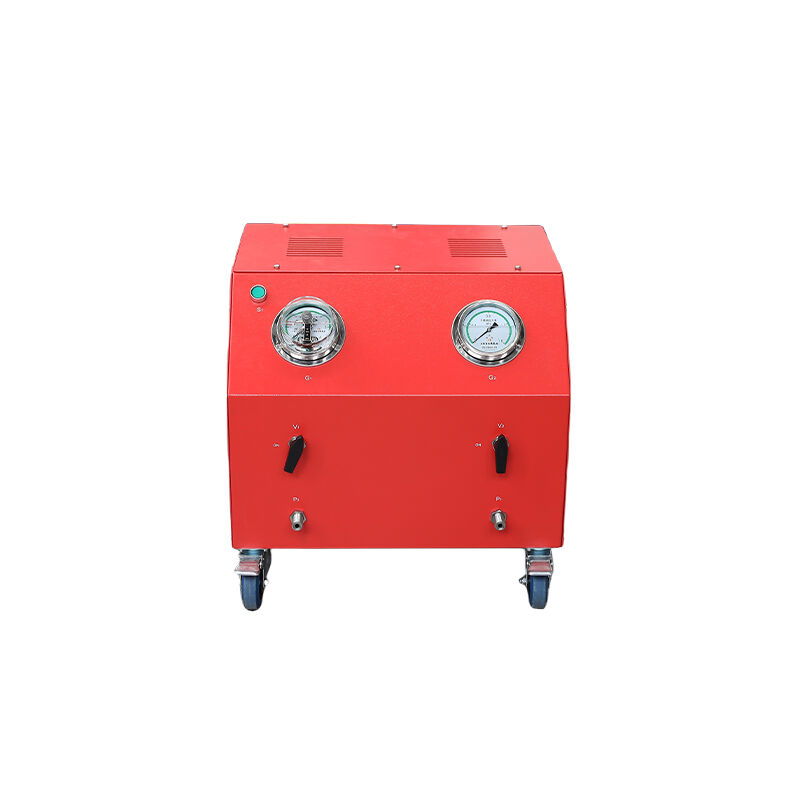

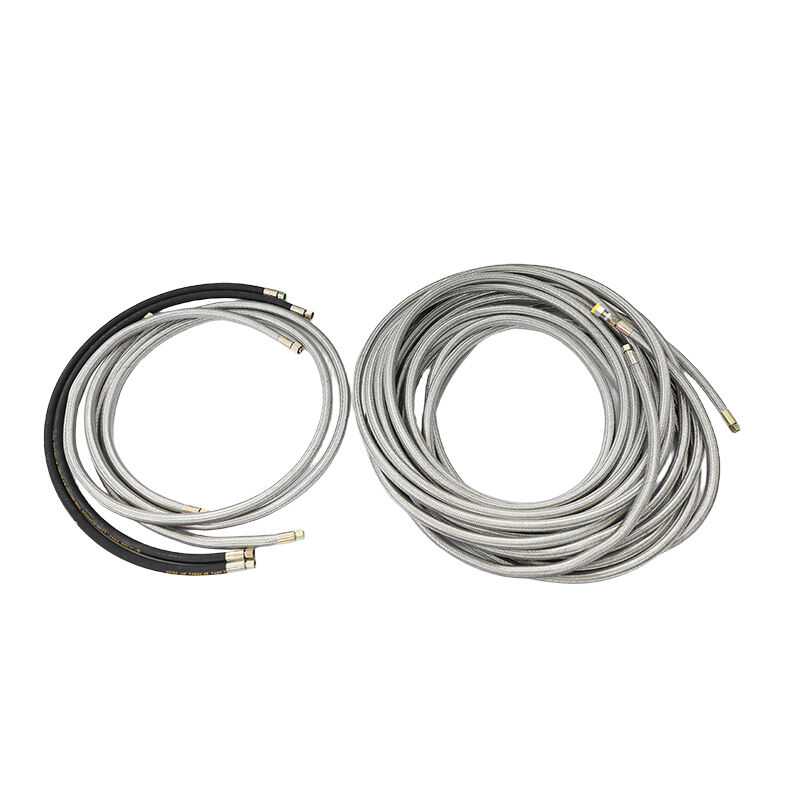

GSH-R-5 Taşınabilir SF₆ Gazı Geri Kazanım ve Saflaştırma Ünitesi
GSH-R-5 Dijital Akıllı Taşınabilir SF₆ Gazı Geri Kazanım ve Saflaştırma Ünitesi, 5 m³/saat Geri Kazanım Hızı, 4 L/sn Emme Pompası, 50 L Sıvı Depolama Tankı, 4 Aşamalı Saflaştırma Sistemi, AC220 V Güç Kaynağı; 10 kV–35 kV Halka Ana Ünitesi ve SF6 Devre Kesicileri İçin Sahada Servis.
- Açıklama
- Özellikler
- Uygulamalar
- Avantajlar
- SSS
- Önerilen Ürünler
Açıklama
The GSH-R-5 bir maliyet etkin, sahada optimize edilmiş taşınabilir SF₆ gazı geri kazanım ve saflaştırma ünitesi; halka açık ana üniteler, SF₆ devre kesicileri ve ölçüm transformatörleri gibi 10 kV-35 kV dağıtım ekipmanlarında SF₆ gazı işleme amacıyla özel olarak tasarlanmıştır. Tamamen uyumludur: DL/T 662.1-2021, IEC 60480:2019 ve GB/T 8905-2012 standartlarına , yağsız yüksek basınçlı kompresör, tek kademeli döner kanatlı vakum pompası ve dört kademe derin saflaştırma sistemi kullanarak SF₆ gazının verimli geri kazanımını ve saflaştırılmasını sağlar.
Ünite, şunları içerir: entegre el ile itilen mobil tasarım sadece 80 kg ağırlığında olup, dağıtım odaları ve kablo kanalları gibi dar alanlarda tek kişi tarafından çalıştırılabilmesini ve kolayca taşınabilmesini sağlar. Kullanılan AC 220 V Tek Fazlı Güç Kaynağı dağıtım şebekelerinde yaygın olarak bulunan bu güç kaynağı, üç fazlı güç gereksinimini ortadan kaldırır. Yüksek hassasiyetli basınç ve vakum ölçüm cihazlarıyla donatılmıştır; yarı otomatik ve manuel çalışma modlarını destekler. 4 aşamalı saflaştırma sistemi, geri kazanılan SF₆ gazından nem, yağ, toz ve diğer safsızlıkları uzaklaştırır; böylece yeni gaz standardını karşılar ve doğrudan tekrar kullanılabilir hale gelir. Kapsamlı güvenlik kilitleme koruması ve güvenilir performansı ile dağıtım güç sistemlerinde SF₆ gazı yönetimi için ideal çözümdür.
Özellikler
| Parametre | Özelliği |
|---|---|
| Kurtarma sistemi | |
| Geri yükleme oranı | 5 m³/saat (gaz halinde, 0,1 MPa, 20 °C) |
| Gerikazanım Başlangıç Basıncı | ≤0,8 MPa |
| Gerikazanım Son Basıncı | ≤50 kPa |
| Sıkıcı Tipi | Yağsız yüksek basınçlı SF₆ kompresörü |
| Maksimum Basınç Değeri | 3,8 MPa |
| Vakum sistemi | |
| Vakum Pompası Türü | Tek Kademeli Döner Kanatlı Vakum Pompası |
| Vakum pompalama hızı | 4L/s |
| Maksimum Vakum | ≤10 Pa |
| Vakum Oluşturma Süresi | ≤2 saat (0,1 m³ hacimde, 0,1 MPa’dan 133 Pa’ya) |
| Temizleme sistemi | |
| Saflaştırma Süreci | Yağ ayırıcı → Parçacık filtresi → Moleküler elek kurutucu → Aktif karbon filtresi |
| Saflaştırmadan Sonra Nem İçeriği | ≤60 ppm (ağırlıkça) |
| Saflandıktan Sonraki Yağ İçeriği | ≤10 ppm (ağırlıkça) |
| Parçacık Filtreleme Verimliliği | ≥1 μm boyutundaki parçacıklar için %99,9 |
| Emici Madde Yenileme | Vakumlu Isıtmayla Yenileme |
| Depolama sistemi | |
| Depo Tankı Hacmi | 50L |
| Adi Sıvı Depolama Kapasitesi | 50kg |
| Maksimum Çalışma Basıncı | 3,8 MPa |
| Güvenlik Valfi Açma Basıncı | 4.0Mpa |
| Kontrol Sistemi | |
| Kontrol Modları | Yarı otomatik mod + Manuel mod |
| Gerçek Zamanlı İzleme | Yüksek hassasiyetli basınç ölçerler ve vakum ölçerler |
| İşlem arayüzü | Düğme kontrollü, Çince/İngilizce ikili dil |
| Genel parametreler | |
| Güç Kaynağı | AC 220 V ± %10, 50 Hz (tek fazlı) |
| Adlandırılmış Güç | ~2,0 kW |
| Gürültü seviyesi | ≤75dB(A) |
| Boyutlar | 1200 (U) × 600 (G) × 1000 (Y) mm |
| Ağırlık | ~80 kg |
| Mobil Tasarım | Dayanıklı tekerlekler (2 sabit, 2 frenli döner tekerlek) + ergonomik korkuluk |
| Yıllık Kaçak Oranı | ≤1% |
| Çalışma sıcaklığı | -10℃ ~ +40℃ |
| Çalışma nem oranı | ≤ %90 RH (yoğuşmasız) |
| Rakım | ≤2000m |
| Uyumluluk | DL/T 662.1-2021, IEC 60480:2019, GB/T 8905-2012 |
Uygulamalar
Temel Test Nesneleri
Halka açık ana üniteler: 10 kV-35 kV SF₆ yalıtımlı halka ana üniteleri ve anahtarlama donanımları
SF₆ devre kesicileri: 10 kV-35 kV direk montajlı ve kabin tipi SF₆ devre kesicileri
SF₆ ölçüm transformatörleri: 10 kV–35 kV SF₆ yalıtımlı akım transformatörleri (AT’ler) ve gerilim transformatörleri (GT’ler)
SF₆ yük ayırıcıları: 10 kV–35 kV SF₆ yük ayırıcıları ve ayırıcılar
SF₆ gaz tüpleri: SF₆ gaz tüplerinin doldurulması ve boşaltılması
Tipik Kullanım Senaryoları
Enerji şirketleri: Dağıtım şebekesinin günlük denetimi ve bakımı
Halka ana ünitesi üretim tesisleri: Fabrika tipi testler ve sevk öncesi kalite kontrolü
Enerji mühendislik şirketleri: Dağıtım ağı inşaatı ve yenileme projeleri
Endüstriyel ve madencilik işletmeleri: İç dağıtım ekipmanlarının rutin bakımı
Üçüncü taraf test kurumları: Dağıtım ekipmanlarının kabulü ve uyumluluk testleri
Avantajlar
Uluslararası standartlara uygunluk
DL/T 662.1-2021, IEC 60480:2019 ve GB/T 8905-2012 standartlarına tam olarak uymaktadır → test sonuçları küresel düzeyde tanınmaktadır
AC 220 V Tek Fazlı Güç Kaynağı
Dağıtım ağlarında yaygın olarak mevcut, üç fazlı güç gerekmiyor → çalışma alanındaki operasyon kolaylığını büyük ölçüde artırır
80 kg Hafif Taşınabilir Tasarım
Tek kişilik operasyon, dar alanlarda taşınması kolay → dağıtım odası ve kablo kanalı operasyonları için ideal
4 Aşamalı Derin Arıtma
Kurtarılan gaz, yeni gaz standardını karşılar ve doğrudan yeniden kullanılabilir → gaz satın alma maliyetlerini azaltır, karbon emisyonlarını düşürür
Basit ve Güvenilir İşletim
Sezgisel düğme kontrolü, profesyonel eğitim gerekmiyor → operatör beceri gereksinimlerini azaltır, iş verimini artırır
Kapsamlı güvenlik koruması
Çoklu kilitleme koruma sistemleri → güvenli ve güvenilir çalışmayı sağlar, operatörleri ve ekipmanı korur
Yüksek maliyet etkinliği
Giriş seviyesi fiyatla mükemmel performans → küçük ve orta ölçekli işletmeler ile dağıtım ağı bakım ekipleri için ideal
SSS
Kurtarılan SF₆ gazı doğrudan tekrar kullanılabilir mi?
A: Evet. 4 aşamalı derin saflaştırma sistemi, geri kazanılan SF₆ gazından nem, yağ, toz ve diğer safsızlıkları etkili bir şekilde uzaklaştırabilir. Saflaştırma işleminden sonra gaz kalitesi GB/T 8905-2012 yeni gaz standardını karşılar ve doğrudan ekipmana doldurularak kullanılabilir.
Soru: Üç fazlı güç kaynağı gerekiyor mu?
A: Hayır. GSH-R-5 AC 220 V Tek Fazlı Güç Kaynağı , dağıtım odalarında, konut bölgelerinde ve endüstriyel tesislerde yaygın olarak bulunan bir sistemdir; bu da sahada yapılan işlemlerin kolaylığını büyük ölçüde artırır.
S: Bu cihazın işleyebileceği en büyük halka anahtarlama ünitesi (RMU) kapasitesi nedir?
A: Bu cihaz, 10 kV–35 kV arası halka anahtarlama ünitelerinin tek gaz odalarını, maksimum 0,1 m³ hacme kadar işleyebilir; bu da piyasadaki çoğunlukla kullanılan halka anahtarlama ünitesi modellerinin büyük bölümünü kapsar.
S: Cihazın bakım periyodu nedir?
A: Saflaştırma sistemindeki emici madde, her 2 yılda bir ya da 1000 kg SF₆ gazi işlendikten sonra değiştirilmelidir. Vakum pompası yağı her 6 ayda bir değiştirilmelidir. Basınç göstergeleri ve vakum göstergeleri için yıllık kalibrasyon önerilir.
