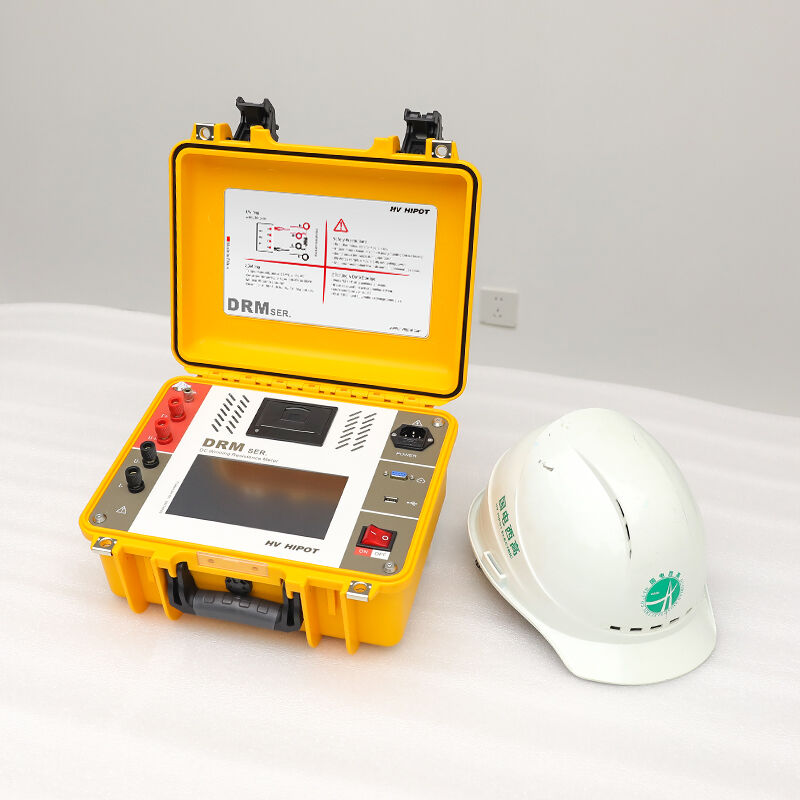

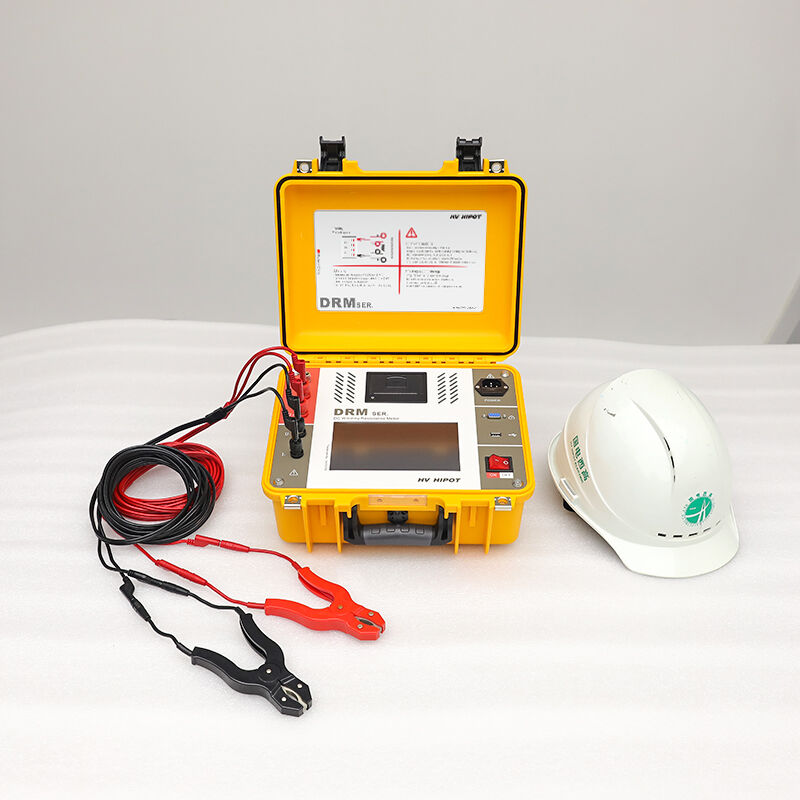

DRM-10W 10 A Taşınabilir DC Direnç Test Cihazı
DRM-10W Dijital Akıllı Taşınabilir DC Direnç Test Cihazı (Maks. 10 A Akım, Dahili Pil), 0,1 μΩ çözünürlük, 4 telli Kelvin ölçümü, otomatik geri EMK koruması, bakır/alüminyum sıcaklık dönüştürme özelliği, 1000 grup veri depolama kapasitesi; trafo sargıları, motor sargıları, ölçü transformatörleri ve anahtar temas direnci testleri için.
- Açıklama
- Özellikler
- Uygulamalar
- Avantajlar
- SSS
- Önerilen Ürünler
Açıklama
The DRM-10W bir yüksek hassasiyetli, taşınabilir DC direnç test cihazı endüktif ve rezistif yüklerdeki DC direncin hızlı ve doğru ölçümü için özel olarak tasarlanmıştır tamamen uyumludur DL/T 845.3-2019 ve GB 50150-2016 standartlarına uygun olup, gelişmiş sabit akım kaynağı teknolojisi ve 4 telli Kelvin ölçüm yöntemini benimseyerek bağlantı kablolarının direnci ile temas direnci hatalarını ortadan kaldırır; geleneksel DC tek ve çift kollu köprüleri yerine geçer.
Cihazın özellikleri şunlardır: 5,6 inç yüksek parlaklıkta endüstriyel LCD ekran ve sezgisel tuş takımı işlemi, sabit akım ve otomatik akım seçimi modlarını destekler. Okumaları 3 saniye içinde stabilize edebilen entegre hızlı şarj/deşarj devresine ve operatör ile ekipman güvenliğini sağlamak için kapsamlı bir geri EMK koruma sistemine sahiptir. 7,4 V/10 Ah büyük kapasiteli lityum pil ile donatılmıştır; dış güç kaynağına ihtiyaç duymadan 8 saatten fazla süreyle sürekli çalışabilir ve bu nedenle saha testleri için idealdir. Ayrıca bakır/alüminyum sıcaklık otomatik dönüşümünü, 1000 grup veri depolamasını ve USB üzerinden veri dışa aktarımını destekler. fabrika kabul testleri, saha devreye alma testleri ve önleyici bakım testleri için uygundur; bu testler güç transformatörleri, motorlar, ölçüm transformatörleri, anahtarlar, kablolar ve baralar üzerinde yapılır.
Özellikler
| Parametre | Özelliği |
|---|---|
| Maksimum çıkış akımı | 10A |
| Akım Kademesi | 1 mA, 10 mA, 100 mA, 1 A, 5 A, 10 A (otomatik/el ile seçim) |
| Ölçüm Aralığı | 10 A: 0,1 μΩ – 2 Ω 5 A: 1 μΩ – 4 Ω 1 A: 10 μΩ – 20 Ω 100 mA: 100 μΩ – 200 Ω 10 mA: 1 mΩ – 2 kΩ 1 mA: 10 mΩ – 20 kΩ |
| Çözünürlük | 0.1μΩ |
| Doğruluk | okuma değerinin ±0,2'si ± 2 basamak (tam aralık) |
| Ölçüm yöntemi | 4 telli Kelvin ölçümü |
| İzabe Süresi | ≤3 saniye |
| Sıcaklık Dönüştürme | Bakır (20℃/75℃), Alüminyum (20℃/75℃) otomatik dönüştürme |
| Veri Depolama | 1000 grup (zaman damgası ile, kapanma koruması) |
| Veri Dışa Aktarma | USB arayüzü, PDF/Excel raporu oluşturma |
| Görüntüleme | 5,6 inç yüksek parlaklıkta endüstriyel LCD ekran |
| Güç Kaynağı | AC 220 V ± %10, 50 Hz + dahili 7,4 V / 10 Ah lityum pil |
| Batarya ömrü | 10 A çıkışta 8 saatten fazla sürekli çalışma |
| Şarj süresi | yaklaşık 4 saat (tam şarj) |
| Koruma fonksiyonları | Geri EMF koruması, aşırı akım koruması, aşırı sıcaklık koruması, kısa devre koruması, ters kutupluluk koruması |
| Boyutlar (mm) | 360×290×170 (U×G×Y) |
| Ağırlık | ~6 kg (pil dahil) |
| Çalışma sıcaklığı | -10℃ ~ +50℃ |
| Çalışma nem oranı | ≤ %90 RH (yoğuşmasız) |
| Rakım | ≤2000m |
| Uyumluluk | DL/T 845.3-2019, GB 50150-2016, IEC 60076-1:2022, IEC 60404-2:2008 |
Uygulamalar
Temel Test Nesneleri
- Güç transformatörleri : sargıların doğru akım direnci testi (10 kV/35 kV/110 kV transformatörler için)
- Elektrik Motorları : stator ve rotor sargılarının doğru akım direnci testi
- Alet Transformatorları : akım transformatörü (CT) ve gerilim transformatörü (VT) sargı testi
- Düşük gerilimli anahtarlama ekipmanları : kesici, kontaktör ve röle kontak direnci testi
- Güç kabloları ve baralar : iletkenin doğru akım direnci testi
- Kaynak noktaları kaynak kalitesi muayenesi
- Pil : iç direnç testi
- Reaktörler şönt reaktör ve seri reaktör sargı testi
Tipik Kullanım Senaryoları
- Trafo imalat tesisleri trafo çekirdekleri ve sargılarının fabrika kabul testleri (FAT)
- Enerji şirketleri sağlamada saha devreye alma testleri ve önleyici bakım testleri
- Motor imalat tesisleri motor sargısı kalite kontrolü
- Üçüncü taraf test laboratuvarları : uygunluk testi ve sertifikasyon
- Madencilik ve endüstriyel işletmeler ekipman muayenesi ve bakımı
- Teknik okullar ve üniversiteler : öğretim ve gösterim deneyleri
Avantajlar
Uluslararası standartlara uygunluk
DL/T 845.3-2019, GB 50150-2016 ve IEC 60076-1 standartlarının tamamını karşılar → test sonuçları küresel düzeyde tanınmaktadır
Aşırı Yüksek Hassasiyet ve Duyarlılık
0,1 μΩ çözünürlük ve ±%0,2 doğruluk → kötü kaynak, gevşek bağlantılar ve kopuk teller nedeniyle oluşan çok küçük direnç değişimlerini tespit eder
3 Saniyelik Hızlı Test
Gelişmiş hızlı şarj/deşarj devresi → test verimliliğini %80 oranında artırır, test süresini dakikadan saniyeye düşürür
Kapsamlı güvenlik koruması
Otomatik geri EMF koruması ve deşarj göstergesi → operatörler ve pahalı test ekipmanları için maksimum güvenlik
Taşınabilir ve uzun pil ömrü
6 kg hafif tasarım ve 8 saat pil ömrü → uzak yerdeki trafo merkezleri ve elektrik santrallerinde saha testleri için idealdir
Akıllı Veri Yönetimi
Otomatik sıcaklık dönüştürme, 1000 grup veri depolama ve USB dışa aktarma → manuel kayıt hatalarını ortadan kaldırır, veri izlenebilirliğini artırır
Maliyet Etkin Çözüm
Rekabetçi bir fiyata yüksek performans → küçük ve orta ölçekli işletmeler ile saha test ekipleri için idealdir
SSS
S: 4 telli Kelvin ölçümünün 2 telli ölçüme göre avantajı nedir?
A: 2 telli ölçüm, sonuçta test kablolarının ve bağlantı noktalarının direncini de içerir; bu da düşük direnç ölçümleri için önemli hatalara neden olabilir. 4 telli Kelvin ölçümü i̇ki ayrı kablolama çifti kullanır: bir çift akım sağlarken, diğeri gerilimi ölçer; bu sayede kablo ve bağlantı direnci hataları tamamen ortadan kalkar. Bu özellik, 1 Ω altındaki düşük dirençlerin doğru ölçülmesi için zorunludur.
Soru: DRM-10W, transformatör sargıları gibi endüktif yükleri test edebilir mi?
Y: Evet. Endüktif yük testleri için özel olarak tasarlanmıştır. Dahili hızlı şarj/deşarj devresine ve kapsamlı geri EMK koruma sistemine sahiptir; bu sistem, deşarj sırasında endüktif yükler tarafından üretilen ters elektromotor kuvveti (EMK)’yi güvenli bir şekilde emerek cihazın zarar görmesini ve operatörün güvenliğini önler.
S: Otomatik sıcaklık dönüştürme fonksiyonu nedir?
A: Bakır ve alüminyum iletkenlerin direnci sıcaklıkla değişir. Cihaz, bakır veya alüminyumun sıcaklık katsayısına göre ölçüm sıcaklığındaki ölçülen direnç değerini standart sıcaklıkta (20 ℃ veya 75 ℃) olan değere otomatik olarak dönüştürebilir; böylece test sonuçlarının standart değerlerle karşılaştırılması kolaylaşır.
S: Bir transformatör sargısının test edilmesi ne kadar sürer?
A: Gelişmiş hızlı şarj/deşarj devresi sayesinde cihaz, okumaları şu sürede sabitler: 3 saniye. çoğu transformatör sarımında kullanılan bu yöntem, geleneksel DC köprülerine kıyasla %80 daha hızlıdır. Üç fazlı bir transformatör için toplam test süresi 1 dakikadan azdır.
S: Veri depolama ve dışa aktarma özelliğini destekliyor mu?
A: Evet. Zaman damgası ile (kapanma koruması) test verilerini depolayabilir. 1000 Grup veriler, ileri analiz ve rapor oluşturma amacıyla PDF veya Excel formatında bir USB flash belleğe aktarılabilir.
