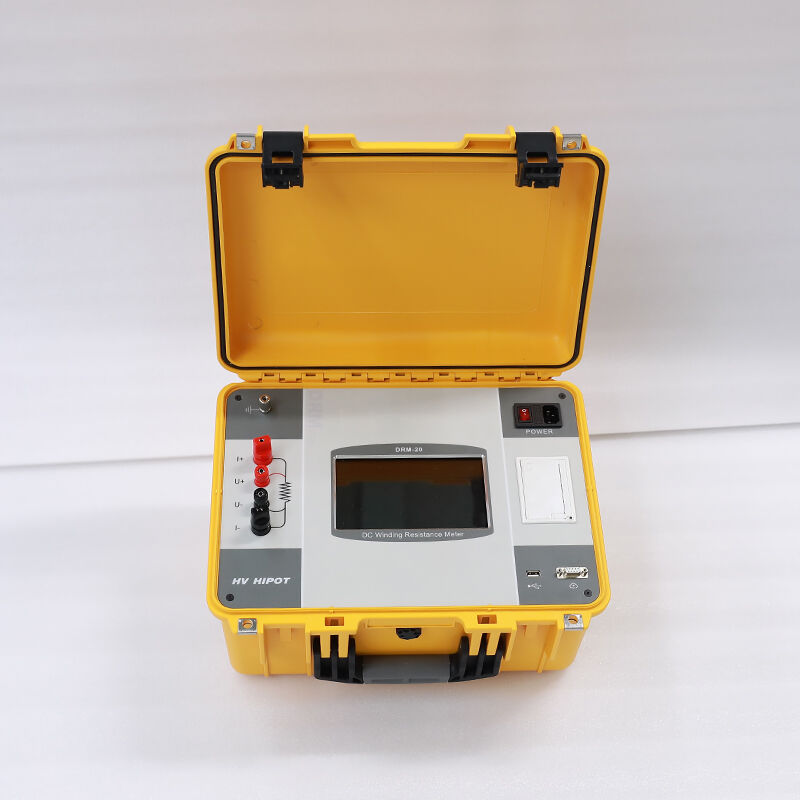

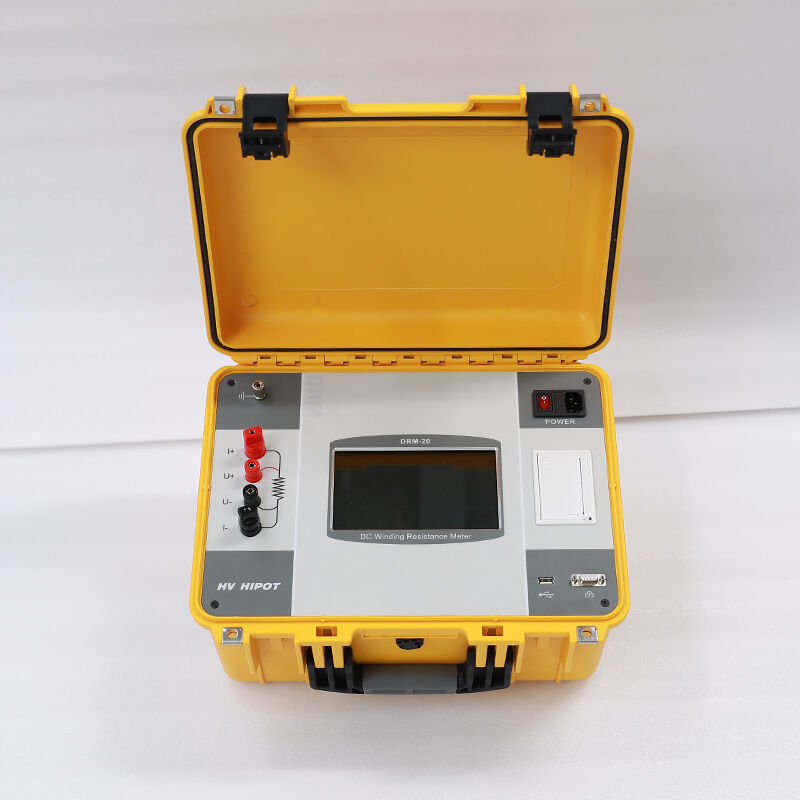

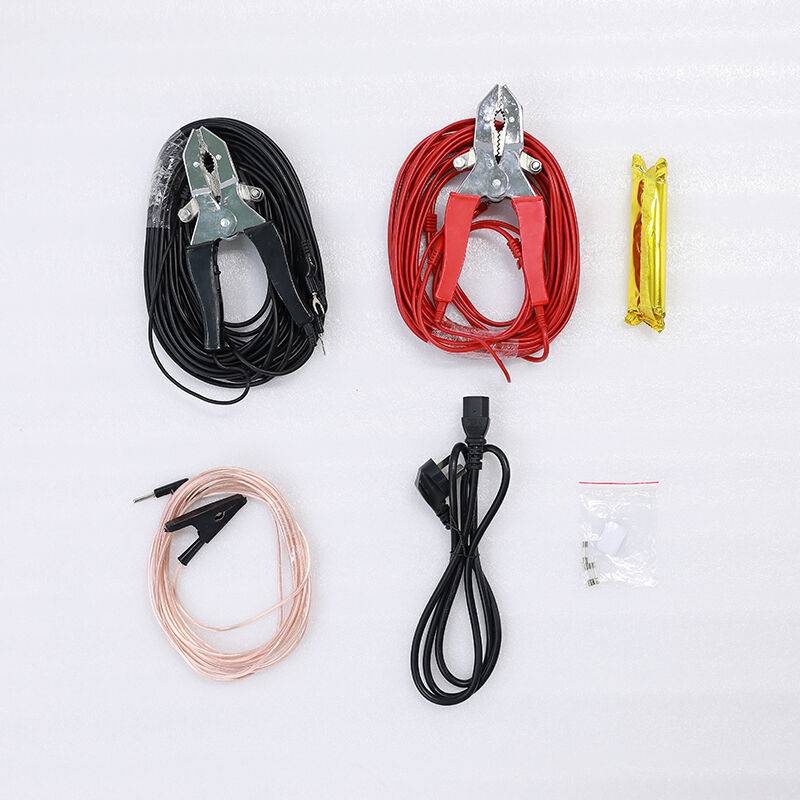

DRM-20 Tek Kanallı DC Direnç Test Cihazı
DRM-20 Dijital Akıllı Tek Kanallı DC Direnç Test Cihazı (Maks. Akım: 20 A), 0,1 μΩ Çözünürlük, 4 Telli Kelvin Ölçümü, Otomatik Geri EMK Koruması, Bakır/Alüminyum Sıcaklık Dönüştürme Özelliği, 1000 Grup Veri Depolama Kapasitesi; 35 kV–110 kV Trafo Sarımları, Motor Sarımları, Ölçü Dönüştürücüler ve Anahtar Kontak Direnci Testleri İçin.
- Açıklama
- Özellikler
- Uygulamalar
- Avantajlar
- SSS
- Önerilen Ürünler
Açıklama
The DRM-20 bir yüksek hassasiyetli, maliyet etkin tek kanallı DC direnç test cihazı orta ve büyük endüktif yüklerdeki DC direncin hızlı ve doğru ölçümü için özel olarak tasarlanmıştır tamamen uyumludur DL/T 845.3-2019 ve GB 50150-2016 standartlarına uygun olup, gelişmiş sabit akım kaynağı teknolojisi ve 4 telli Kelvin ölçüm yöntemini benimseyerek bağlantı kablolarının direnci ile temas direnci hatalarını ortadan kaldırır; geleneksel DC tek ve çift kollu köprüleri yerine geçer.
Cihazın özellikleri şunlardır: 5,6 inç yüksek parlaklıkta endüstriyel LCD ekran ve sezgisel tuş takımı işlemi; sabit akım ve otomatik akım seçimi modlarını destekler. Okumaları 3 saniye içinde stabilize edebilen entegre hızlı şarj/deşarj devresine ve operatör ile ekipman güvenliğini sağlamak için kapsamlı bir geri EMK koruma sistemine sahiptir. Bakır/alüminyum sıcaklık otomatik dönüştürme, 1000 grup veri depolama ve USB veri dışa aktarma özelliklerini destekler. AC220 V güç kaynağına ve isteğe bağlı entegre lityum pil (7,4 V/6 Ah)’e sahip olup laboratuvar ve saha testleri için uygundur. İdealdir fabrika kabul testleri (FAT), saha devreye alma testleri ve önleyici bakım testleri için 35 kV–110 kV güç transformatörleri, motorlar, ölçüm transformatörleri, anahtarlar, kablolar ve baralar için.
Özellikler
| Parametre | Özelliği |
|---|---|
| Maksimum çıkış akımı | 20A |
| Akım Kademesi | 1 mA, 10 mA, 100 mA, 1 A, 5 A, 10 A, 20 A (otomatik/el ile seçim) |
| Ölçüm Aralığı | 20 A: 0,1 μΩ – 1 Ω 10 A: 0,5 μΩ – 2 Ω 5 A: 1 μΩ – 4 Ω 1 A: 10 μΩ – 20 Ω 100 mA: 100 μΩ – 200 Ω 10 mA: 1 mΩ – 2 kΩ 1 mA: 10 mΩ – 20 kΩ |
| Çözünürlük | 0.1μΩ |
| Doğruluk | okuma değerinin ±0,2'si ± 2 basamak (tam aralık) |
| Ölçüm yöntemi | 4 telli Kelvin ölçümü |
| İzabe Süresi | ≤3 saniye |
| Sıcaklık Dönüştürme | Bakır (20℃/75℃), Alüminyum (20℃/75℃) otomatik dönüştürme |
| Veri Depolama | 1000 grup (zaman damgası ile, kapanma koruması) |
| Veri Dışa Aktarma | USB arayüzü, PDF/Excel raporu oluşturma |
| Görüntüleme | 5,6 inç yüksek parlaklıkta endüstriyel LCD ekran |
| Güç Kaynağı | AC 220 V ± %10, 50 Hz (standart) + isteğe bağlı entegre 7,4 V/6 Ah lityum pil |
| Pil Ömrü (İsteğe Bağlı) | 10 A çıkışta 4 saatten fazla sürekli çalışma |
| Şarj Süresi (İsteğe Bağlı) | ~3 saat (tam şarj) |
| Koruma fonksiyonları | Geri EMF koruması, aşırı akım koruması, aşırı sıcaklık koruması, kısa devre koruması, ters kutupluluk koruması |
| Boyutlar (mm) | 380×320×180 (U×G×Y) |
| Ağırlık | ~7 kg (aksesuarlar dahil) |
| Çalışma sıcaklığı | -10℃ ~ +50℃ |
| Çalışma nem oranı | ≤ %90 RH (yoğuşmasız) |
| Rakım | ≤2000m |
| Uyumluluk | DL/T 845.3-2019, GB 50150-2016, IEC 60076-1:2022, IEC 60404-2:2008 |
Uygulamalar
Temel Test Nesneleri
- Güç transformatörleri : 35 kV–110 kV yağlı tip güç transformatörleri (63 MVA’ya kadar)
- Dağıtım dönüştürücüleri : 10 kV/35 kV yağlı tip ve kuru tip dağıtım transformatörleri
- Elektrik Motorları : orta ve büyük boyutlu senkron motorlar ile endüksiyon motorları
- Alet Transformatorları : akım transformatörü (CT) ve gerilim transformatörü (VT) sargı testi
- Düşük gerilimli anahtarlama ekipmanları : kesici, kontaktör ve röle kontak direnci testi
- Güç kabloları ve baralar : iletkenin doğru akım direnci testi
- Kaynak noktaları kaynak kalitesi muayenesi
- Reaktörler şönt reaktör ve seri reaktör sargı testi
Tipik Kullanım Senaryoları
- Trafo imalat tesisleri : orta ve büyük boyutlu transformatörlerin fabrika kabul testleri (FAT)
- Enerji şirketleri sağlamada saha devreye alma testleri ve önleyici bakım testleri
- Motor imalat tesisleri motor sargısı kalite kontrolü
- Üçüncü taraf test laboratuvarları : uygunluk testi ve sertifikasyon
- Madencilik ve endüstriyel işletmeler ekipman muayenesi ve bakımı
- Teknik okullar ve üniversiteler : öğretim ve gösterim deneyleri
Avantajlar
Uluslararası standartlara uygunluk
DL/T 845.3-2019, GB 50150-2016 ve IEC 60076-1 standartlarının tamamını karşılar → test sonuçları küresel düzeyde tanınmaktadır
20 A Yüksek Akım Çıkışı
10 A modellerine kıyasla daha yüksek test akımı → büyük endüktif yüklerin daha hızlı şarj edilmesi, düşük direnç ölçümleri için daha kararlı okumalar
Aşırı Yüksek Hassasiyet ve Duyarlılık
0,1 μΩ çözünürlük ve ±%0,2 doğruluk → kötü kaynak, gevşek bağlantılar ve kopuk teller nedeniyle oluşan çok küçük direnç değişimlerini tespit eder
3 Saniyelik Hızlı Test
Gelişmiş hızlı şarj/deşarj devresi → test verimliliğini %80 oranında artırır, test süresini dakikadan saniyeye düşürür
Kapsamlı güvenlik koruması
Otomatik geri EMF koruması ve deşarj göstergesi → operatörler ve pahalı test ekipmanları için maksimum güvenlik
Taşınabilir ve Esnek Güç Kaynağı
7 kg hafif tasarım, isteğe bağlı dahil edilebilir pil ile → hem laboratuvar hem de saha testleri için uygundur
Akıllı Veri Yönetimi
Otomatik sıcaklık dönüştürme, 1000 grup veri depolama ve USB dışa aktarma → manuel kayıt hatalarını ortadan kaldırır, veri izlenebilirliğini artırır
Yüksek maliyet etkinliği
Rekabetçi bir fiyata yüksek performans → küçük ve orta ölçekli transformatör üreticileri ile saha test ekipleri için idealdir
SSS
S: DRM-20, DRM-10W ve DRM-20S arasındaki fark nedir?
A:
- DRM-20 (Tek Kanallı 20 A) : Maksimum 20 A akım, tek kanallı test, AC güç kaynağı (isteğe bağlı pil), 35 kV–110 kV orta ve büyük ölçekli transformatörler için optimize edilmiştir , maliyet açısından avantajlı
- DRM-10W (Tek Kanallı 10 A) : Maksimum 10 A akım, entegre 8 saatlik pil, taşınabilir tasarım, 10 kV/35 kV dağıtım transformatörleri ve uzaktan saha testleri için optimize edilmiştir
- DRM-20S (Üç Kanallı 20 A) : Üç kanallı senkron test, manyetik destek teknolojisi, otomatik demanyetizasyon, yük altında kademe değiştirici test modu, 110 kV/220 kV büyük güçlü transformatörler ve yüksek hacimli üretim hatları için optimize edilmiştir Üçü de 4 telli Kelvin ölçüm yöntemini kullanır ve aynı ±0,2 % ölçüm doğruluğuna sahiptir.
S: 4 telli Kelvin ölçümünün 2 telli ölçüme göre avantajı nedir?
A: 2 telli ölçüm, sonuçta test kablolarının ve bağlantı noktalarının direncini de içerir; bu da düşük direnç ölçümleri için önemli hatalara neden olabilir. 4 telli Kelvin ölçümü i̇ki ayrı kablolama çifti kullanır: bir çift akım sağlarken, diğeri gerilimi ölçer; bu sayede kablo ve bağlantı direnci hataları tamamen ortadan kalkar. Bu özellik, 1 Ω altındaki düşük dirençlerin doğru ölçülmesi için zorunludur.
S: DRM-20, transformatör sargıları gibi endüktif yükleri test edebilir mi?
Y: Evet. Endüktif yük testleri için özel olarak tasarlanmıştır. Dahili hızlı şarj/deşarj devresine ve kapsamlı geri EMK koruma sistemine sahiptir; bu sistem, deşarj sırasında endüktif yükler tarafından üretilen ters elektromotor kuvveti (EMK)’yi güvenli bir şekilde emerek cihazın zarar görmesini ve operatörün güvenliğini önler.
S: 110 kV’lik bir transformatör sargısının testi ne kadar sürer?
A: Gelişmiş hızlı şarj/deşarj devresi ve 20 A’lik yüksek akım çıkışı sayesinde cihaz, çoğu 110 kV’lik transformatör sargısı için ölçüm değerlerini 3-5 saniye içinde sabitleyebilir; bu süre, 10 A’lik modellere kıyasla %50 daha hızlıdır ve geleneksel DC köprülerine kıyasla %80 daha hızlıdır.
S: Veri depolama ve dışa aktarma özelliğini destekliyor mu?
A: Evet. Zaman damgası ile (kapanma koruması) test verilerini depolayabilir. 1000 Grup veriler, ileri analiz ve rapor oluşturma amacıyla PDF veya Excel formatında bir USB flash belleğe aktarılabilir.
