GD6100H Tam Otomatik Yağ Dielektrik Kayıp ve Özdirenç Test Cihazı
GD6100H Dijital Akıllı Tam Otomatik Yağ Dielektrik Kayıp ve DC Dirençlilik Test Cihazı; entegre yüksek frekanslı indüksiyon ısıtma fırını, SF6 standart kondansatörü ve tek tuşla tam süreç testi özelliğiyle donatılmıştır; güç transformatörlerinin yalıtım yağı kalitesi değerlendirmesi için kullanılır.
- Açıklama
- Özellikler
- Uygulamalar
- Avantajlar
- SSS
- Önerilen Ürünler
Açıklama

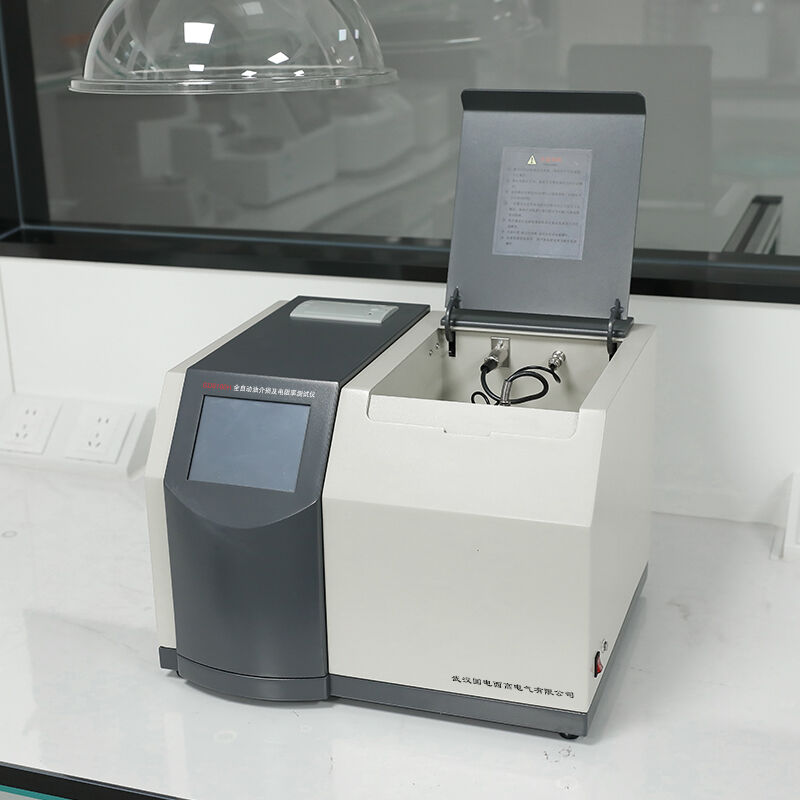

The GD6100H bir profesyonel sınıf, tam entegre otomatik yağ dielektrik kayıp ve özdirenç test cihazı güç transformatörlerinde, ölçüm transformatörlerinde, kondansatörlerde ve diğer yağla doldurulmuş elektrikli ekipmanlarda kullanılan izolasyon yağının kalite değerlendirmesi için özel olarak tasarlanmıştır tamamen uyumludur GB/T 5654-2007 , IEC 60247:2004 ve DL/T 474.3-2018 standartlarına uygun olarak, tüm gerekli bileşenleri tek bir taşınabilir şasi içine entegre eden yenilikçi tek parça tasarımını benimser.
Cihaz ileri düzey yüksek frekanslı indüksiyon ısıtma teknolojisiyle donatılmıştır düzgün ve hızlı ısıtma sağlayan, oda sıcaklığından 20 dakikadan kısa sürede 90℃'ye ulaşan bir sistemdir. Dahili olarak SF6 gazı ile doldurulmuş standart kapasitör ortam sıcaklığı ve neminden etkilenmeyen, kararlı ve doğru ölçüm sonuçları sağlar. Tek tuşla tam otomatik işlem ile sıcaklık yükseltme, sabit sıcaklık kontrolü, dielektrik kayıp ölçümü, DC dirençlilik ölçümü ve otomatik yağ boşaltma dahil olmak üzere tüm test sürecini elle müdahale olmadan tamamlar.
Özellikler
| Parametre | Özelliği |
|---|---|
| Sistem parametreleri | |
| Uyum standardı | GB/T 5654-2007, IEC 60247:2004, DL/T 474.3-2018, ASTM D924 |

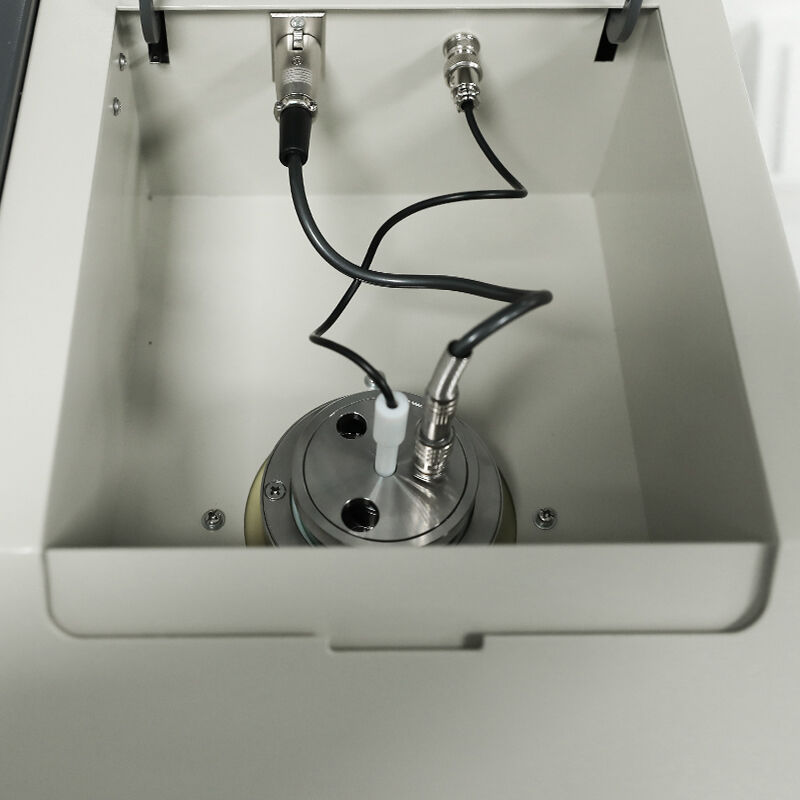

| Entegre Bileşenler | Yüksek frekanslı indüksiyon ısıtma fırını, üç elektrodlu yağ kabı, dijital test köprüsü, SF6 standart kapasitör, yağ boşaltma sistemi |
| İşlem Modları | Tam otomatik mod, manuel mod |
| Görüntüleme | 7 inç 800×480 renkli dokunmatik ekran |
| Veri Depolama | 1000 grup test sonucu |
| Veri Dışa Aktarma | USB 2.0 (Excel formatı) |
| Yazıcı | Yüksek hızlı termal yazıcı, 58 mm kağıt genişliği |
| Dielektrik Kayıp Ölçümü | |
| Ölçüm Aralığı | 0,00001 ~ 100 |
| Çözünürlük | 0.00001 |
| Doğruluk | ±(okumanın %1'i + 0,0001) |
| AC Test Gerilimi | 200 V ~ 2200 V arası sürekli ayarlanabilir, 50 Hz |
| Kapasitans ölçümü | |
| Ölçüm Aralığı | 5 pF ~ 200 pF |
| Çözünürlük | 0,01 pF |
| Doğruluk | ±(okumanın %1'i + 0,5 pF) |
| DC Dirençlilik Ölçümü | |
| Ölçüm Aralığı | 2,5 MΩ·m ~ 20 TΩ·m |
| Doğruluk | okumanın ±%10'u |
| Dc Test Gerilimi | 0 V ~ 500 V sürekli ayarlanabilir |
| Göreli Dielektrik Sabiti | |
| Ölçüm Aralığı | 1,000 ~ 30,000 |
| Doğruluk | ±1% okuma |
| Sıcaklık Kontrolü | |
| Isıtma Yöntemleri | Yüksek frekanslı indüksiyon ısıtması |
| Sıcaklık aralığı | 40 °C ~ 120 °C sürekli ayarlanabilir |
| Sıcaklık kontrol hassasiyeti | ±0.5℃ |
| Sıcaklık çözünürlüğü | 0.1℃ |
| Isıtma hızı | Oda sıcaklığından 90℃'ye < 20 dakika |
| Yağ Kabı Parametreleri | |
| Tip | Üç elektrodlu dielektrik kayıp yağ kabı |
| Volume | 40 ml |
| Elektrot açıklığı | 2 mm |
| Güç Kaynağı | |
| Giriş Gücü | AC 220 V ± %10, 50 Hz |
| Güç Tüketimi | <500 W |
| Fiziksel parametreler | |
| Boyutlar | 400×350×300 mm (U×G×Y) |
| Ağırlık | ~25 kg (tüm bileşenleri dahil) |
| Kasa | Dayanıklı alüminyum alaşım şasi |
| Koruma derecesi | IP40 |
| Çalışma sıcaklığı | 0 ℃ ~ +40 ℃ |
| Depolama Sıcaklığı | -20°C ~ +60°C |
| Nem | ≤ %85 nem oranı (yoğuşmasız) |
Uygulamalar
Temel Test Nesneleri
- Yalıtım yağları : Transformatör yağı, anahtar yağı, kondansatör yağı, kablo yağı ve diğer sıvı yalıtım malzemeleri
- Yağla doldurulmuş ekipmanlar : Güç transformatörleri, ölçüm transformatörleri, kondansatörler, devre kesiciler, reaktörler
Tipik Kullanım Senaryoları
- Enerji şirketleri : Trafo alt istasyonlarında önleyici bakım, transformatör yağı düzenli testleri, arıza teşhisi
- Transformatör üreticileri fabrika kalite kontrolü, tip testleri, satış sonrası hizmetler
- Yağ işleme şirketleri : Yalıtım yağı yenileme kalitesi kontrolü, yağ işleme etkisi değerlendirmesi
- Bağımsız üçüncü parti test kurumları : Yağ kalitesi testleri, performans değerlendirmesi, kalite anlaşmazlıklarında hakemlik
- Endüstriyel işletmeler i̇ç güç ekipmanı yağ testi ve bakımı
Avantajlar
En son uluslararası standartlara uyum
GB/T 5654-2007 Çin ulusal standardı, IEC 60247 uluslararası standardı ve ASTM D924 Amerikan standardını tam olarak karşılar → test sonuçları dünya çapında tanınmaktadır
Sektörde Öncü, Tümü Bir Arada Entegre Tasarım
Tüm gerekli bileşenleri tek bir şasiye entegre eder; harici ekipman gerekmez → test süresini %70 azaltır ve bağlantı hatasını ortadan kaldırır
Gelişmiş Yüksek Frekanslı Endüksiyon Isıtma Teknolojisi
Düzgün ve hızlı ısıtma; yerel aşırı ısınma yoktur; yağ örneklerini termal bozulmaya karşı korur → doğru ve güvenilir test sonuçlarının alınmasını sağlar
SF6 Standart Kapasitörü
Uzun süreli kararlı performans; ortam sıcaklığı ve neminden etkilenmez → yıllarca yeniden kalibre edilmeden ölçüm doğruluğunu garanti eder
Tek Tıkla Tam Otomatik İşlem
Tüm test sürecini elle müdahale olmadan otomatik olarak tamamlar → operatör beceri gereksinimlerini azaltır ve insan kaynaklı hataları ortadan kaldırır
Kapsamlı Test Fonksiyonları
Dielektrik kayıp, DC direnci, kapasitans ve bağıl geçirgenlik değerlerini aynı anda tek bir testte ölçer → tek bir cihaz, birden fazla geleneksel test ekipmanının yerini alır
Entegre Otomatik Yağ Boşaltma Sistemi
Manuel yağ dökme işlemi gerekmez; test verimliliğini artırır ve yağ kirliliğini önler → temiz ve Güvenli İşleyiş
SSS
S: Yüksek frekanslı indüksiyon ısıtmanın geleneksel direnç ısıtmaya göre avantajı nedir?
A:
- Üniformite : Yüksek frekanslı indüksiyon ısıtması, yağ kabını tamamıyla eşit şekilde ısıtır; bu da yağ örneğinde 0,5 ℃’den az sıcaklık farkı oluşturur
- Hız : Oda sıcaklığından 90 ℃’ye 20 dakikadan kısa sürede ulaşır; geleneksel direnç ısıtmaya göre üç kat daha hızlıdır
- Güvenlik : Temassız ısıtma; açık alev yoktur; aşırı ısınma ve yangın riski yoktur
- Doğruluk : Yerel aşırı ısınma yoktur; yağ örneklerinin termal bozunmasını önler ve doğru test sonuçlarının alınmasını sağlar
S: Standart kondansatör ne sıklıkla kalibre edilmelidir?
C: GD6100H cihazı, bir SF6 gazı ile doldurulmuş üç elektrodlu standart kapasitör dielektrik kaybı 0,0001'den düşük olan bir malzemedir. Performansı son derece kararlıdır ve ortam sıcaklığı ile nemden etkilenmez. Normal kullanım koşullarında, ulusal metroloji gereksinimlerine göre sadece her 2 yılda bir kez kalibre edilmesi gerekir.
S: Farklı tipte yalıtım yağlarını test edebilir mi?
Y: Evet. GD6100H, transformatör yağı, kesici yağı, kondansatör yağı, kablo yağı ve sentetik yalıtım yağları dahil olmak üzere tüm sıvı yalıtım malzemelerini test edebilir. 40℃ ile 120℃ arasındaki test sıcaklıklarını destekler ve uluslararası standartlar tarafından belirlenen tüm standart test sıcaklıklarını kapsar.
S: Test sonrası manuel yağ boşaltımı gerekiyor mu?
Y: Hayır. GD6100H, entegre otomatik yağ boşaltma sistemine sahiptir. Test tamamlandığında cihaz, test yağını otomatik olarak atık yağ kabına boşaltır. Manuel yağ dökme işlemine gerek yoktur; bu da işlemi temiz ve güvenli hale getirir.
