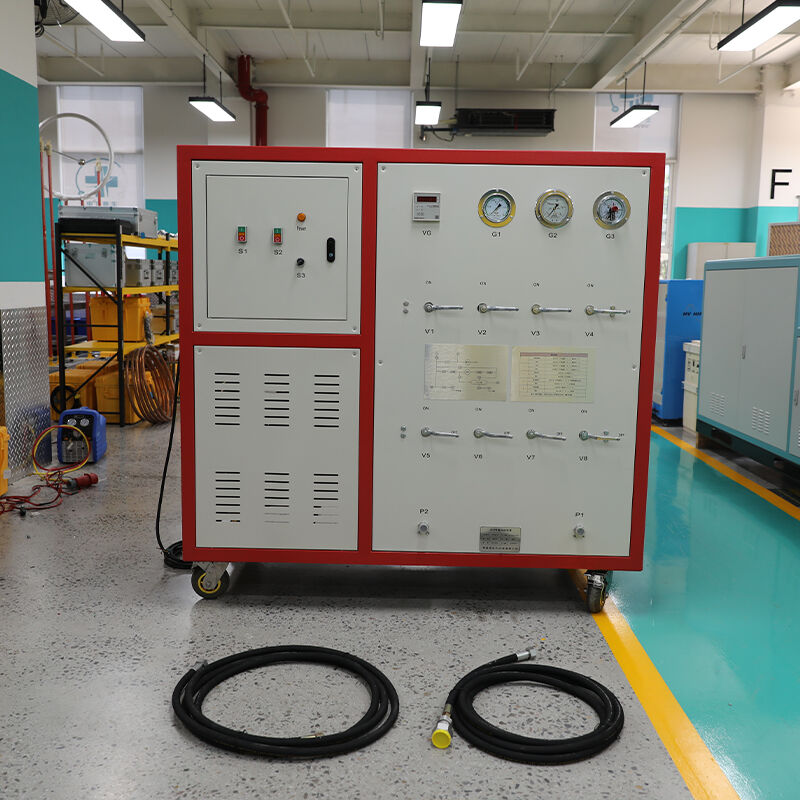

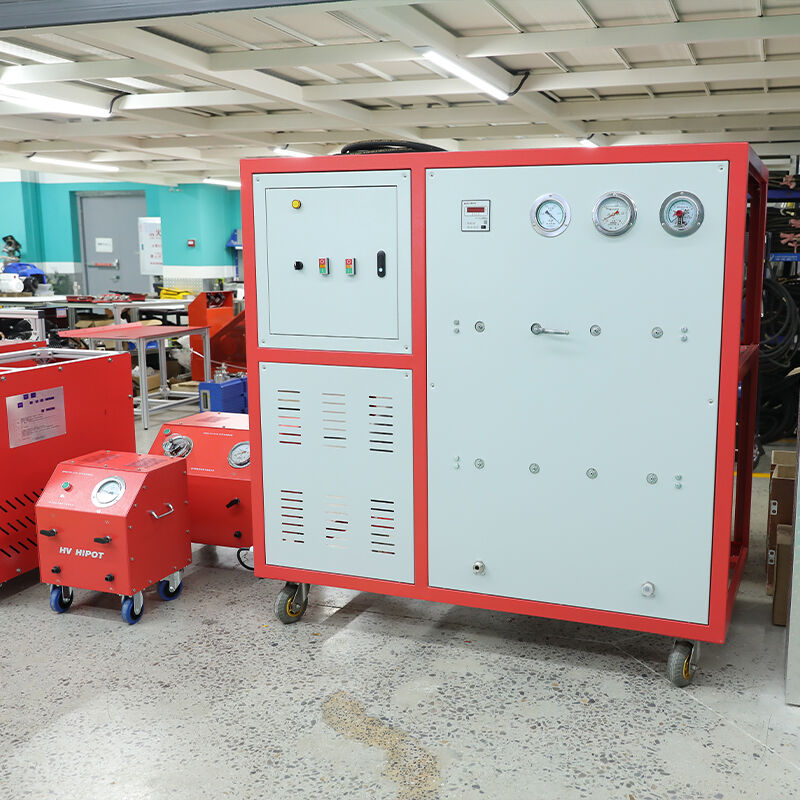

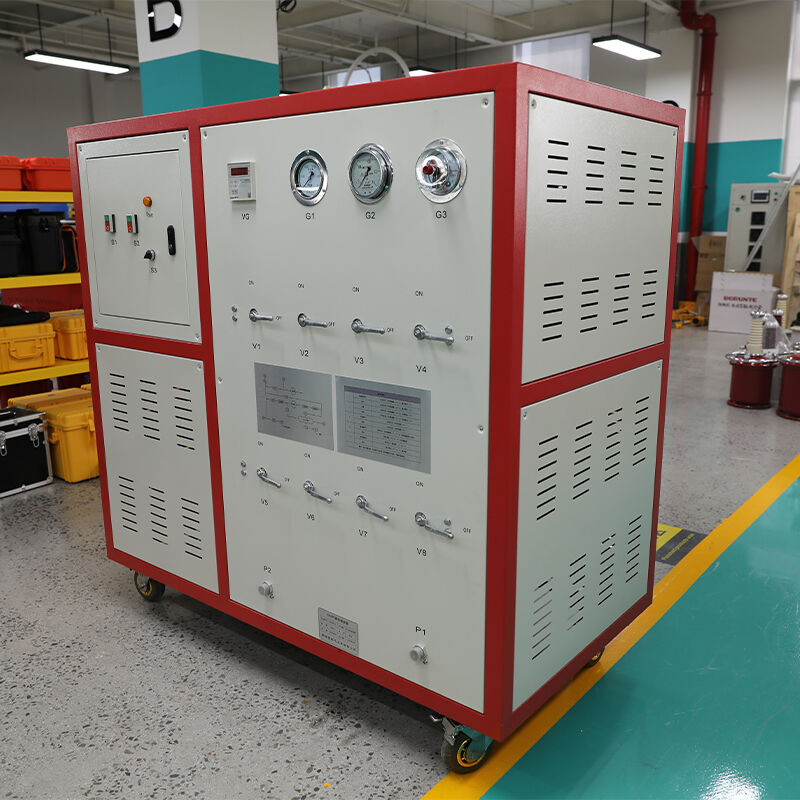

GSH-C-YYM-40/11-200 Mobil SF₆ Gazı Geri Kazanım ve Saflaştırma Ünitesi
GSH-C-YYM-40/11-200 Dijital Akıllı Mobil SF₆ Gazı Geri Kazanım ve Saflaştırma Ünitesi, 40 m³/saat Geri Kazanım Hızı, 11 L/sn Emme Pompası, 200 L Sıvı Depolama Tankı, 5 Aşamalı Saflaştırma Sistemi, PLC + Dokunmatik Ekran Kontrol; 110 kV–220 kV GIS ve SF6 Devre Kesicileri İçin Sahada Servis.
- Açıklama
- Özellikler
- Uygulamalar
- Avantajlar
- SSS
- Önerilen Ürünler
Açıklama
The GSH-C-YYM-40/11-200 bir profesyonel, sahaya özel optimize edilmiş mobil SF₆ gaz geri kazanım ve saflaştırma ünitesi 110 kV–220 kV GIS ve SF₆ devre kesicilerinin kurulumu, bakımı ve devreden çıkarılması sırasında SF₆ gazının tam süreçli işlenmesi için özel olarak tasarlanmıştır tamamen uyumludur DL/T 662.1-2021 , IEC 60480:2019 ve GB/T 8905-2012 standartlarla uyumlu olup, yağsız sızdırmaz yüksek basınçlı kompresör, iki kademe döner paletli vakum pompası ve beş kademe derin saflaştırma sistemi kullanarak SF₆ gazının yüksek verimli geri kazanımını ve saflaştırılmasını sağlar.
Ünite, şunları içerir: entegre mobil tasarım ağır iş koşullarına uygun tekerlekler ve bir çekme tertibatı ile donatılmıştır; bu da onu trafo merkezleri ve fabrikalardaki farklı ekipman konumları arasında taşınmasını kolaylaştırır. Bir 7 inç yüksek çözünürlüklü renkli dokunmatik ekran ve PLC kontrol sistemi ile donatılmıştır; bu sistem, gaz geri kazanımı, saflaştırma, vakum pompalama, gaz dolumu ve sıvı depolama dahil olmak üzere tüm süreçlerin tek tuşla tamamlanmasını sağlar. 5 aşamalı saflaştırma sistemi, geri kazanılan SF₆ gazından nem, yağ, toz ve diğer safsızlıkları uzaklaştırır; böylece gaz yeni gaz standardını karşılar ve doğrudan yeniden kullanılabilir hale gelir. Kapsamlı güvenlik kilitleme koruması ve güvenilir performansı ile güç sistemleri ve elektrikli ekipman üretimi alanında SF₆ gaz yönetimi için ideal çözümdür.
Özellikler
| Parametre | Özelliği |
|---|---|
| Kurtarma sistemi | |
| Geri yükleme oranı | 40 m³/saat (gaz halinde, 0.1 MPa, 20 °C) |
| Gerikazanım Başlangıç Basıncı | ≤0,8 MPa |
| Gerikazanım Son Basıncı | ≤5 kPa |
| Sıkıcı Tipi | Yağsız sızdırmaz yüksek basınçlı SF₆ kompresörü |
| Maksimum Basınç Değeri | 3,8 MPa |
| Vakum sistemi | |
| Vakum Pompası Türü | İki kademeli döner paletli vakum pompası |
| Vakum pompalama hızı | 11 L/s |
| Maksimum Vakum | ≤1 Pa |
| Vakum Oluşturma Süresi | ≤1 saat (0,1 MPa’dan 133 Pa’ya kadar, 1 m³ hacim) |
| Temizleme sistemi | |
| Saflaştırma Süreci | Yağ ayırıcı → Parçacık filtresi → Moleküler elek kurutucu → Aktif karbon filtresi → Hassas filtre |
| Saflaştırmadan Sonra Nem İçeriği | ≤50 ppm (ağırlıkça) |
| Saflandıktan Sonraki Yağ İçeriği | ≤5 ppm (ağırlıkça) |
| Parçacık Filtreleme Verimliliği | ≥1 μm boyutundaki parçacıklar için %99,99 |
| Emici Madde Yenileme | Vakumlu Isıtmayla Yenileme |
| Depolama sistemi | |
| Depo Tankı Hacmi | 200 litre |
| Adi Sıvı Depolama Kapasitesi | 200 kilo |
| Maksimum Çalışma Basıncı | 3,8 MPa |
| Güvenlik Valfi Açma Basıncı | 4.0Mpa |
| Kontrol Sistemi | |
| Kontrol modu | PLC + 7 inç renkli dokunmatik ekran |
| İşlem Modları | Tam Otomatik, Yarı Otomatik, Manuel |
| Gerçek Zamanlı İzleme | Basınç, sıcaklık, vakum derecesi, akış hızı, işlem durumu |
| Veri Kaydı | Otomatik kayıt, USB ile dışa aktarım |
| Dil Desteği | Çince/İngilizce ikili dil |
| Genel parametreler | |
| Güç Kaynağı | 3 fazlı 380 V ± %10, 50 Hz |
| Adlandırılmış Güç | ~7,5 kW |
| Gürültü seviyesi | ≤75dB(A) |
| Boyutlar | 1600 (U) × 800 (G) × 1400 (Y) mm |
| Ağırlık | ~450 kg |
| Mobil Tasarım | Dayanıklı tekerlekler (2 sabit, 2 frenli döner tekerlek) + çekme tertibatı |
| Yıllık Kaçak Oranı | ≤0.5% |
| Çalışma sıcaklığı | -10℃ ~ +40℃ |
| Çalışma nem oranı | ≤ %90 RH (yoğuşmasız) |
| Rakım | ≤2000m |
| Uyumluluk | DL/T 662.1-2021, IEC 60480:2019, GB/T 8905-2012 |
Uygulamalar
Temel Test Nesneleri
- Gis gaz yalıtımlı anahtarlama cihazı : 110 kV-220 kV GIS ve HGIS ekipmanları
- SF₆ devre kesicileri : Çalışan tanklı ve ölü tanklı SF₆ devre kesicileri
- SF₆ transformatörleri : SF₆ yalıtımlı güç transformatörleri
- SF₆ ölçüm transformatörleri : SF₆ yalıtımlı akım transformatörleri (CT) ve gerilim transformatörleri (VT)
- SF₆ gaz silindirleri : SF₆ gaz tüplerinin doldurulması ve boşaltılması
- Diğer SF₆ ekipmanları sF₆ yük ayırıcıları, ayırıcılar, aşırı gerilim sınırlayıcılar (şalt koruma cihazları)
Tipik Kullanım Senaryoları
- Enerji şirketleri : Trafo merkezlerindeki SF₆ ekipmanlarının kurulumu, bakımı ve devreden çıkarılması
- GIS üretim tesisleri : Fabrika tipi testler, sevkiyattan önce kalite kontrolü ve sahada devreye alma
- Trafo imalat tesisleri sF₆ ile yalıtılmış trafo üretimi ve testi
- Enerji mühendisliği şirketleri güç şebekesi inşaatı ve yenileme projeleri
- Bağımsız üçüncü parti test kurumları sF₆ ekipmanlarının kabulü ve uyumluluk testi
- Endüstriyel ve madencilik işletmeleri sF₆ ekipmanlarının rutin bakımı
