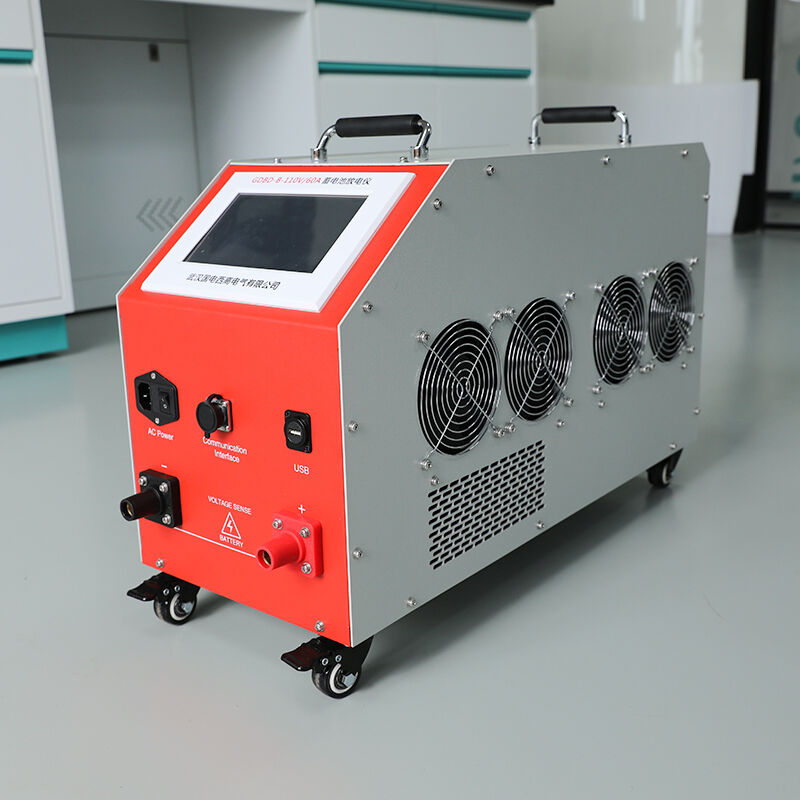

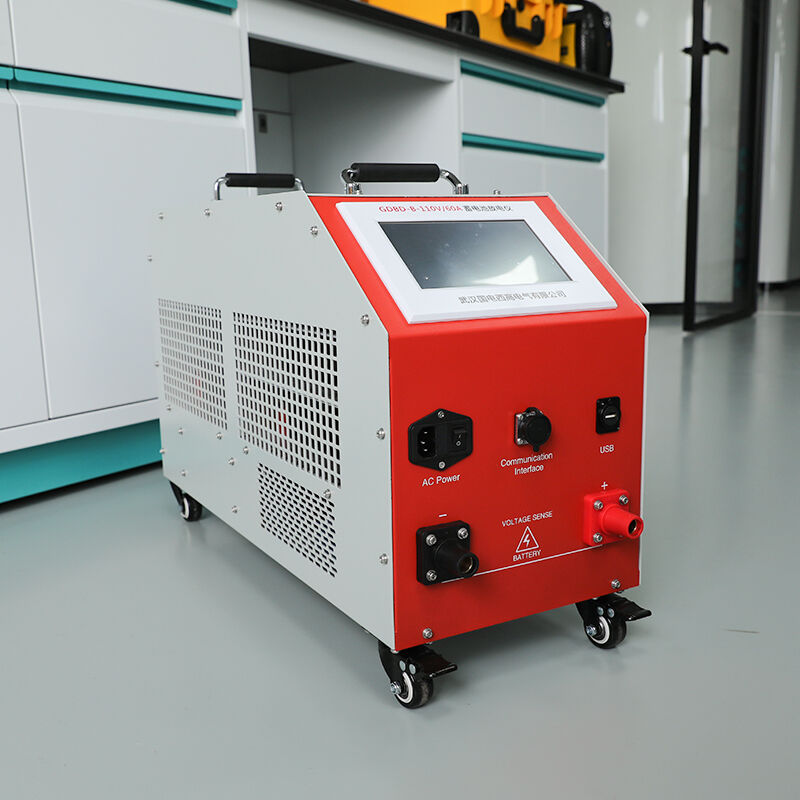

GDBD-B 110 V 60 A Akıllı Akü Deşarj Test Cihazı
GDBD-B 110 V 60 A Dijital Akıllı Sabit Akımlı Akü Deşarj Test Cihazı, 20-125 V Özel Gerilim Aralığına ve Tek Hücre Gerilimi İzleme Özelliğine Sahip, 7" Dokunmatik Ekranlı, 110 V Trafo Merkezi Kurşun-Aşit Akü Paketlerinin Kapasite Doğrulaması İçin.
- Açıklama
- Özellikler
- Uygulamalar
- Avantajlar
- SSS
- Önerilen Ürünler
Açıklama
GDBD-B 110 V/60 A bir profesyonel 110 V sistemine özel akıllı sabit akımlı pil deşarj test cihazı tasarlandı kurşun-asit pil gruplarının kapasite doğrulaması, rutin bakımı ve aktive edilmesi 110 kV trafo merkezlerinde, elektrik santrallerinde, endüstriyel işletmelerde ve UPS sistemlerinde kullanılır. Katı şekilde uyulur DL/T 724-2000 , DL/T 1392-2014 ve IEC 60896-2:2008 standartlar, benimsenerek 20-125 V hassas gerilim tasarımı bu, genel amaçlı geniş gerilimli test cihazlarına kıyasla daha yüksek doğruluk ve kararlılık sağlayan, 110 V DC güç sistemleri için optimize edilmiştir.
Cihaz, yüksek hassasiyetli nikel-krom alaşım dirençleri deşarj yükü olarak kullanılır; düşük sıcaklık katsayısı, kızıl ısınma olgusu yoktur ve uzun ömürlüdür. Bu cihazın gelişmiş kapalı çevrim sabit akım kontrol teknolojisi pil gerilimi düşerken bile tüm deşarj süreci boyunca ±%1 doğrulukla kararlı deşarj akımını sağlar. Cihazın 7 inç yüksek çözünürlüklü renkli dokunmatik ekranı pil paketi gerilimi, deşarj akımı, geçen süre, deşarj edilen kapasite ve tek hücre gerilimi histogramı gibi verileri sezgisel bir şekilde işlemek ve gerçek zamanlı olarak görüntülemek için kullanılır.
Özellikler
| Parametre | Özelliği |
|---|---|
| Uyum Standartları | DL/T 724-2000, DL/T 1392-2014, IEC 60896-2:2008, IEEE 1188-2005 |
| Deşarj voltaj aralığı | 20 V ~ 125 V DC (110 V sistemler için özel olarak tasarlanmıştır) |
| Deşarj Akımı Aralığı | 0 A ~ 60 A DC sürekli ayarlanabilir |
| Akım Kontrol Doğruluğu | ±1% FS |
| Gerilim ölçüm doğruluğu | ±0,5 % FS + 0,1 V |
| Akım Ölçüm Doğruluğu | ±1 % FS + 0,1 A |
| Gerilim Çözünürlüğü | 0,1 V |
| Akım Çözünürlüğü | 0.1A |
| Tek Hücre Gerilim Aralığı | 0 V ~ 3 V (2 V’lik hücreler için) |
| Tek Hücre Gerilim Doğruluğu | ±0,3 % FS + 0,01 V |
| Maksimum Tek Hücre Sayısı | 108 hücre |
| Kapasite Ölçüm Aralığı | 0 Ah ~ 9999 Ah |
| Deşarj Yük Türü | Yüksek hassasiyetli nikel-krom alaşım direnci |
| Soğutma Yöntemi | Zekalı zorlu hava soğutma |
| Görüntüleme | 7 inç 1024×600 renkli TFT dokunmatik ekran |
| Veri Depolama | 128 MBit, 200 grup test verisi + eğriler + tek hücre verisini saklar |
| İletişim arabirimleri | USB 2.0 (USB bellek ile dışa aktarım), RS485 (uzaktan kumanda) |
| Sonlandırma Koşulları | Deşarj gerilimi, deşarj süresi, deşarj kapasitesi, tek hücre gerilimi, manuel durdurma |
| Koruma fonksiyonları | Aşırı gerilim, düşük gerilim, aşırı akım, aşırı sıcaklık, ters kutuplanma, kısa devre, fan arızası, acil durdurma |
| Güç Kaynağı | AC 220 V ± %15, 50 Hz ± 2 Hz |
| Güç Tüketimi | ≤7,5 kW (tepe değeri: 125 V / 60 A) |
| Çalışma sıcaklığı | -10℃ ~ +50℃ |
| Nem | ≤ %85 nem oranı (yoğuşmasız) |
| Boyutlar (L × W × H) | 550 × 450 × 250 mm |
| Ağırlık | ~18 kg (tüm bileşenleri dahil) |
| Kasa | Dayanıklı alüminyum alaşım, IP40 |
Uygulamalar
Temel Test Nesneleri
- Kurşun-asit batarya paketleri : 110 V DC sistemleri için 2 V’lik seri bağlı valf-regüleli kurşun-asit (VRLA) bataryalar
- Trafo merkezi DC sistemleri : 110 V kontrol güç sistemleri, koruma güç sistemleri ve haberleşme güç sistemleri
- Yedek Güç Sistemleri : 110 V UPS sistemleri, EPS sistemleri, veri merkezi yedek güç sistemi
- Yenilenebilir Enerji Sistemleri : 110 V güneş fotovoltaik enerji sistemleri, rüzgâr enerjisi depolama sistemleri
Tipik Kullanım Senaryoları
- Enerji şirketleri : 110 kV~500 kV trafo merkezi akü paketlerinin rutin bakımı, kapasite doğrulaması ve kabul testi
- Enerji Santralleri : Jeneratör yardımcı güç sistemi akü paketlerinin performans testi ve ömür değerlendirmesi
- Endüstriyel işletmeler : 110 V yedek güç sistemi bakımı ve güvenlik değerlendirmesi
- Pil üreticileri : 110 V akü paketlerinin fabrika kalite kontrolü, tip testi ve parti denetimi
- Bağımsız üçüncü parti test kurumları : Akü sistemi sertifikasyon testleri, güvenlik değerlendirmesi ve saha kalibrasyon hizmetleri
Avantajlar
En Son Sektör Standartlarına Uyumluluk
Tam olarak karşılar DL/T 724-2000, DL/T 1392-2014, IEC 60896-2:2008 → test sonuçları dünya çapında tanınan
110 V Sistem Özel Tasarımı
20–125 V hassasiyet voltaj aralığı, 110 V sistemler için optimize edilmiştir → genel amaçlı geniş voltajlı test cihazlarına kıyasla daha yüksek doğruluk ve kararlılık
60 A Yüksek Akım Çıkışı
600 Ah’a kadar büyük kapasiteli 110 V akü paketlerinin deşarj testini destekler → tüm ana akım 110 V trafo merkezi akü sistemlerinin gereksinimlerini karşılar
Sektörde Öncü Tek Hücre İzleme
Dinamik histogram gösterimiyle en fazla 108 tek hücrenin gerçek zamanlı izlenmesi → zayıf hücreleri hızlıca tespit eder ve akü sisteminin güvenliğini sağlar
Yüksek Hassasiyetli Sabit Akım Kontrolü
±%1 akım doğruluğu, süreç boyunca kararlı deşarj → pil kapasitesinin doğru ve güvenilir şekilde ölçülmesini sağlar
Güvenli ve Güvenilir Nikel-Krom Yük
Kırmızı parlaklık yok, açık alev yok, uzun kullanım ömrü → deşarj testi sırasında yangın riskini ortadan kaldırır
Kapsamlı Gerçek Zamanlı İzleme
SSS
S: Tek hücre gerilimi izleme neden önemlidir?
Y: Tek hücre gerilimi izleme, bir pil paketindeki zayıf veya bozulmuş hücreleri tespit etmek açısından kritik öneme sahiptir bir adet zayıf hücre, tüm pil sisteminin genel kapasitesini ve güvenilirliğini önemli ölçüde azaltabilir. Deşarj testi sırasında zayıf hücreler, normal hücrelere kıyasla çok daha hızlı bir gerilim düşüşü gösterir. GDBD-B-110V60A’nın gerçek zamanlı tek hücre izleme ve histogram görüntüleme özelliği, sistem arızalarına neden olmalarından önce bu zayıf hücreleri hızlıca tanımlamanızı sağlar.
S: Sabit akım kontrolü nasıl çalışır?
A: Cihaz, gelişmiş kapalı çevrim sabit akım kontrol teknolojisi kullanır. Deşarj akımını gerçek zamanlı olarak sürekli izler ve batarya gerilimi deşarj sırasında düşerken ayarlanan akım değerini korumak için yük direncini otomatik olarak ayarlar. Bu, test süresince deşarj hızının sabit kalmasını sağlar ve böylece doğru ve güvenilir kapasite ölçüm sonuçları elde edilir.
S: Bu cihazla bataryaları deşarj etmek güvenli midir?
A: Evet. Cihaz, hem bataryayı hem de cihazı çeşitli anormal durumlara karşı koruyan bir 8 seviyeli kapsamlı güvenlik koruma sistemi ile donatılmıştır. Nikel-krom alaşımından yapılmış yük direnci kızıl ısınma fenomeni göstermez ve açık alev oluşmaz; bu nedenle yangın riski ortadan kalkar. Ters kutuplama koruması, bataryanın yanlış bağlanması sonucu oluşabilecek hasarı önler.
