GDCY-1000 kV/100 kJ Dijital Akıllı Darbe Gerilimi Test Sistemi
GDCY-1000 kV/100 kJ Dijital Akıllı Darbe Gerilimi Test Sistemi (±1000 kV Tepe Değeri, 100 kJ Enerji), 10 Kademeli Marx Devresi, 1,2/50 μs Yıldırım Darbesi, 250/2500 μs Açma Kapama Darbesi, 2–5 μs Kesilmiş Dalga, Bilgisayar Kontrollü, Dijital Dalga Formu Kaydı; Güç Transformatörü, GIS, İzolatörlü Buşing, Ölçü Transformatörü ve İzolatör için Darbe Dayanım Gerilimi Testi.
- Açıklama
- Özellikler
- Uygulamalar
- Avantajlar
- SSS
- Önerilen Ürünler
Açıklama
GDCY-1000kV/100kJ, yıldırım ve açma-kapama aşırı gerilim koşulları altında yüksek gerilimli elektrik ekipmanlarının izolasyon dayanımını doğrulamak amacıyla tasarlanmış, profesyonel düzeyde bir laboratuvar sınıfı darbe gerilimi test sistemidir. Sistem, IEC 60060-1:2010 ve GB/T 16927.1-2011 standartlarına tam olarak uymakta olup, yüksek gerilimli darbe dalga biçimleri üretmek için klasik 10 kademe Marx çarpan devresi kullanmaktadır; bu da mükemmel kararlılık ve tekrarlanabilirlik sağlar.

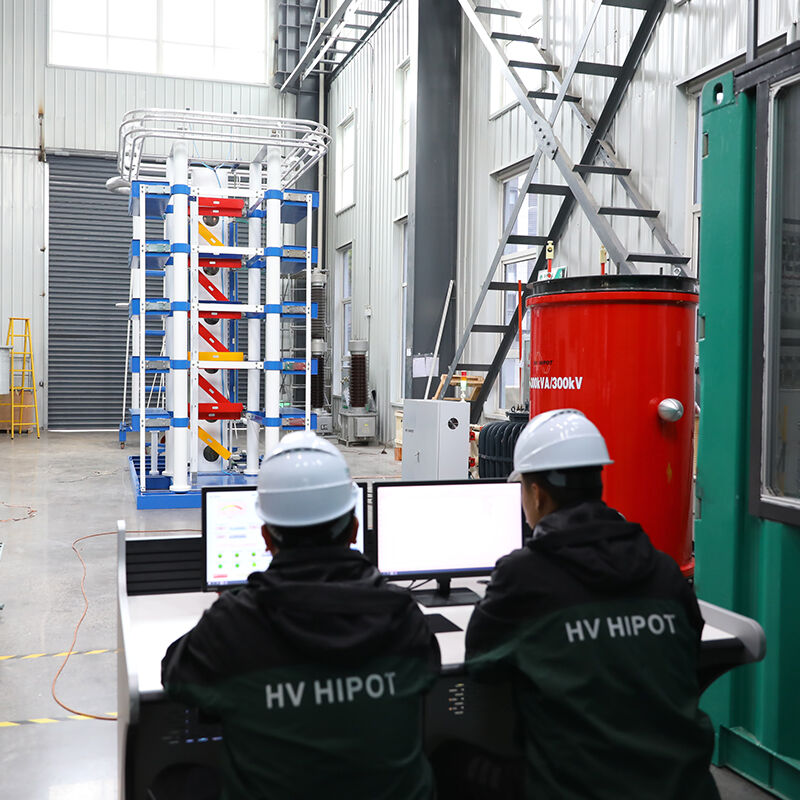

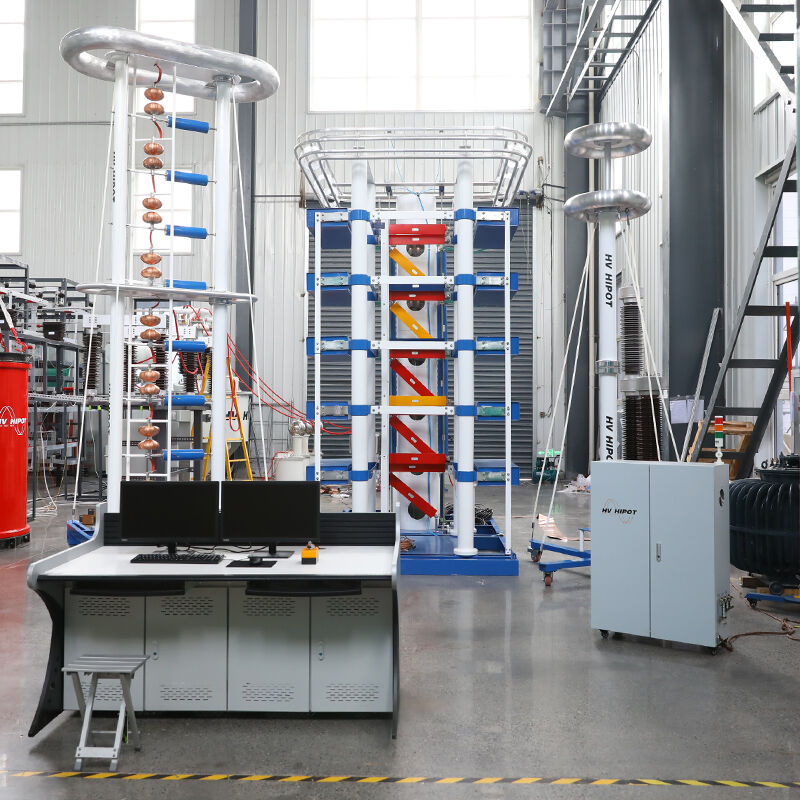

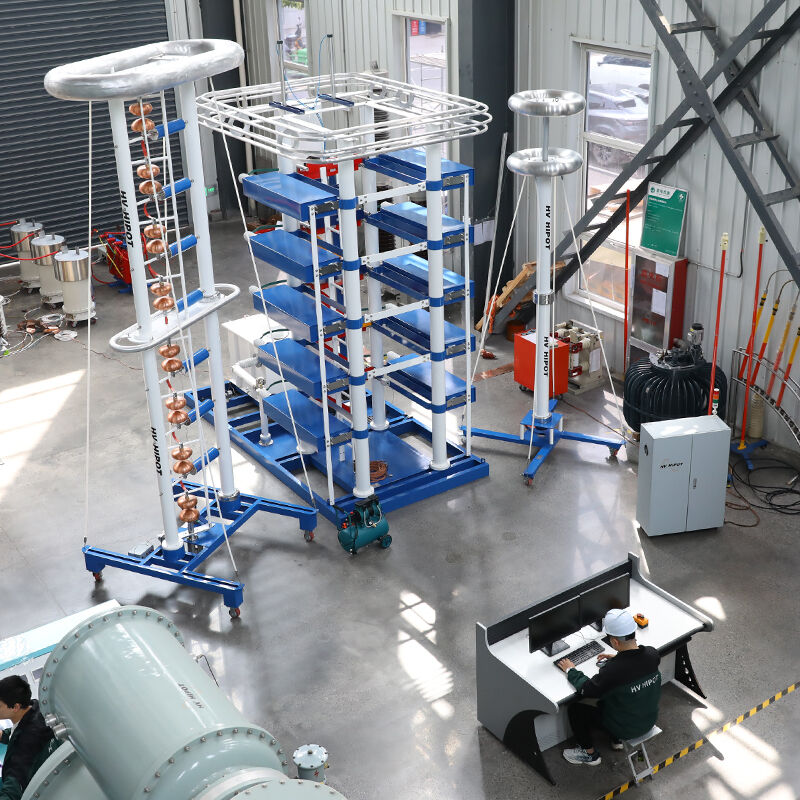

Sistem, yüksek gerilimli DC şarj gücü kaynağından, 10 kademe impulslu jeneratörden, 0,2 sınıfı standart kapasitör bölücüden, pnömatik kesme aralığı cihazından ve bilgisayar tabanlı kontrol ve ölçüm sisteminden oluşur. Standart yıldırım impulslu tam dalga (1,2/50 μs), standart anahtarlama impulslu dalgadan (250/2500 μs) ve yıldırım impulslu kesilmiş dalgadan (2-5 μs) oluşur; gerilim kullanım katsayısı ≥ %90 ve tepe salınımı < %5 olacak şekilde üretebilir. Yüksek hızlı dijital osiloskop (100 MHz bant genişliği, 1 GS/s örnekleme hızı) ve özel dalga formu analiz yazılımıyla donatılmıştır; dalga formu parametrelerini otomatik olarak ölçer, test sonuçlarını hesaplar ve standartlaştırılmış test raporları oluşturur. Kilitleme, aşırı gerilim ve acil durdurma gibi kapsamlı güvenlik korumalarıyla donatılmıştır ve laboratuvar ortamlarında güvenli ve güvenilir çalışmayı sağlar. Güç transformatörleri, GIS’ler, izolatörler, ölçü transformatörleri, izolatörler ve aşırı gerilim sınırlayıcıları için fabrika tipi testler, kabul testleri ve araştırma deneyleri için idealdir.
Özellikler
| Parametre | Özelliği |
|---|---|
| Adlık Çıkış Voltajı | ±1000 kV tepe değeri (pozitif/negatif kutupluluk değiştirilebilir) |
| Adı Enerji | 100 kJ (her kademe başına 10 kJ) |
| Devre yapısı | 10 kademe Marx çarpan devresi |
| Aşama Gerilimi | her aşama için 100 kV |
| Aşama Kapasitesi | her kademe için 2 μF |
| Standart Yıldırım Darbesi | 1,2/50 μs (T1 ± %30, T2 ± %20) |
| Standart Anahtarlama Darbesi | 250/2500 μs (T1 ± %20, T2 ± %60) |
| Yıldırım Kesme Dalgası | kesme süresi 2–5 μs, sıfır geçiş katsayısı 0,25–0,35 |
| Gerilim Kullanım Katsayısı | ≥ %90 (yıldırım dalgası, yüksüz durumda), ≥ %70 (anahtarlama dalgası) |
| Tepe Salınımı | <5% |
| Dalga Formu Tekrarlanabilirliği | ≤±1% |
| Şarj Gerilimi Doğruluğu | ≤±1% |
| Şarj Gerilimi Kararsızlığı | <±0.5% |
| Eşzamanlı Deşarj Aralığı | ≥20% |
| Eşzamanlı Deşarj Hata Oranı | <2% |
| İşaretleme Aralığı | anma geriliminin %10–%100'ü |
| Ölçüm sistemi | 100 MHz bant genişliği, 1 GS/s örnekleme hızına sahip dijital osiloskop |
| Kontrol Sistemi | Endüstriyel bilgisayar + Windows tabanlı özel yazılım |
| Test Modları | Otomatik test, Manuel test, Adımlı yükseltme testi |
| VERİ YÖNETİMİ | Sınırsız depolama, PDF raporu oluşturma, Excel'e aktarma |
| Koruma fonksiyonları | Kilitleme devresi, Aşırı gerilim, Aşırı akım, Acil durdurma, Otomatik topraklama |
| Çalışma süresi | ≥ %70 Un: 300 s/dolum-boşaltım döngüsü; < %70 Un: 120 s/dolum-boşaltım döngüsü |
| Çalışma sıcaklığı | 5 °C ~ +40 °C |
| Çalışma nem oranı | %80 RH’ye kadar (yoğuşmasız) |
| Rakım | ≤1000m |
| Uyumluluk | IEC 60060-1:2010, IEC 60060-2:2010, GB/T 16927.1-2011, DL/T 848.5-2004, IEEE Std 4-2013 |
Uygulamalar
Temel Test Nesneleri
- Güç transformatörleri : 110 kV–220 kV güç transformatörleri ve ototransformatörler
- GIS ve gazla yalıtılmış anahtarlama donanımı : 110 kV–220 kV GIS’ler, devre kesiciler, ayırıcılar
- Bushings : 110 kV–220 kV trafo izolatörleri ve duvar geçiş izolatörleri
- Alet Transformatorları : 110 kV–220 kV akım transformatörleri (CT) ve gerilim transformatörleri (VT)
- İzolatörler : asma izolatörler, direk izolatörleri, izolatör dizileri
- Şimşek Akımı Sürücüleri : 110 kV–220 kV metal oksit aşırı gerilim sınırlayıcılar
- Güç Kabloları : 110 kV–220 kV XLPE güç kabloları
Tipik Kullanım Senaryoları
- Fabrika tipi testler : IEC ve GB standartlarına göre üretici fabrika kabul testleri (FAT)
- Trafo merkezi devreye alma : yeni ekipman kabul testleri
- ARAŞTIRMA VE GELİŞTİRME : yalıtım malzemesi performans araştırması ve yeni ürün geliştirme
- Üçüncü Taraf Denetimi : uygunluk testi ve sertifikasyon
- Güç Ölçüm Enstitüleri : darbe gerilimi ölçüm sistemlerinin kalibrasyonu ve izlenebilirliği
Avantajlar
S: Darbe gerilimi jeneratörünün çalışma prensibi nedir?
S: GDCY-1000 kV/100 kJ hangi dalga biçimlerini üretebilir?
S: Test edebileceği maksimum yük kapasitesi nedir?
S: Otomatik test ve rapor oluşturma özelliğini destekliyor mu?
S: Hangi güvenlik koruma fonksiyonlarına sahiptir?
SSS
S: Darbe dalga formları ve parametreleri özelleştirilebilir mi?
Y: Evet. GDCL serisinin tüm gerilim, akım, dalga ön zamanı, yarım dalga süresi ve enerji parametreleri test standartlarınıza göre özelleştirilebilir.
S: Jeneratör hangi standartlara uyar?
Y: Tamamen IEC 60060 yüksek gerilim darbe test standartlarına ve ulusal elektrik endüstrisi darbe test spesifikasyonlarına uygun olarak tasarlanmıştır.
S: Darbe akımı jeneratörü ana olarak hangi ekipmanları test eder?
Y: Ana olarak yıldırım arrestörleri, izolatörler, kesici donanımlar, topraklama cihazları, yıldırımdan koruyucular ve diğer yüksek gerilim bileşenlerinin yıldırım darbesine dayanıklılık testleri için kullanılır.
S: Sistem tam otomatik midir?
Y: Evet. Otomatik şarj, otomatik tetikleme, otomatik dalga formu toplama, depolama ve rapor oluşturma özellikleriyle basit ve güvenli bir işlem sağlar.
S: Laboratuvar ve saha testleri için kullanılabilir mi?
Y: Modüler bölünmüş yapı, sabit laboratuvar tipi testleri ile taşınabilir saha darbe doğrulama testlerini destekler.
Q: Garanti süresi nedir?
A: 1 yıl tam makine garantisı, ömür boyu teknik destek, kalibrasyon ve bakım hizmetleri.
