Açıklama
GDZG-S 80 kV/200 mA, su soğutmalı senkron jeneratörler için özel olarak tasarlanmış, yüksek güçlü bir DC yüksek gerilim test sistemidir ve su akışı koşulları altında doğrudan DC dayanım gerilimi ve kaçak akım testleri yapmayı sağlar; bu sayede zaman alıcı su üfleme işlemine gerek kalmaz. Sistem, tamamen DL/T 596-2021 ve GB/T 1029-2005 standartlarına uygundur; gelişmiş düşük gerilim kalkanlama ölçüm prensibini benimser ve dahili ±2,5 V kutuplanma potansiyeli kompanzasyonu içerir. Bu özellikler, stator sargısı kaçak akımını su borusu iletim akımından doğru bir şekilde ayırarak su akışının neden olduğu kutuplanma potansiyelinin etkisini ortadan kaldırır ve güvenilir test sonuçları elde edilmesini sağlar.

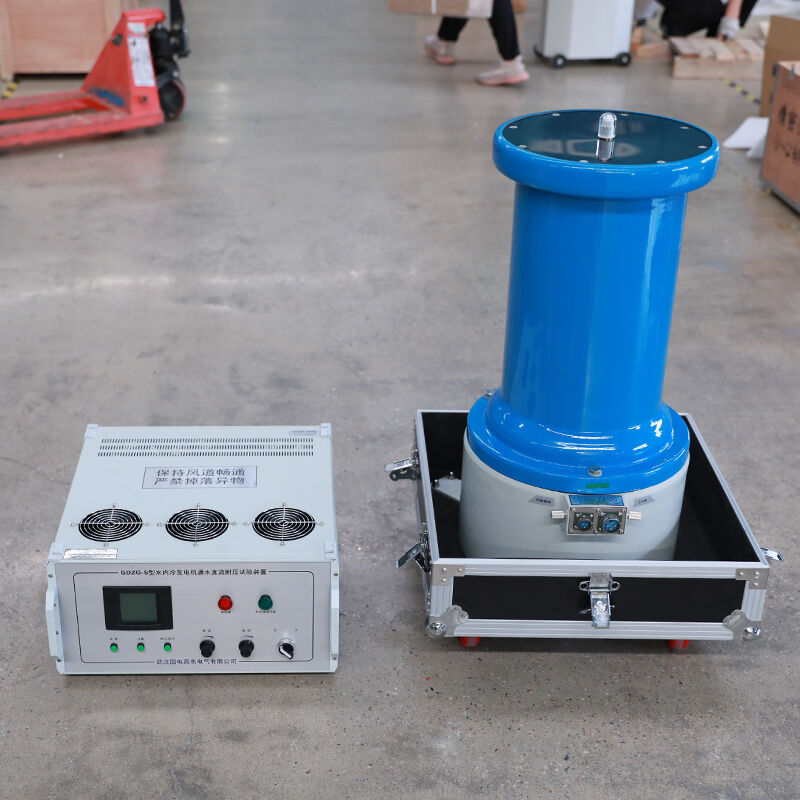

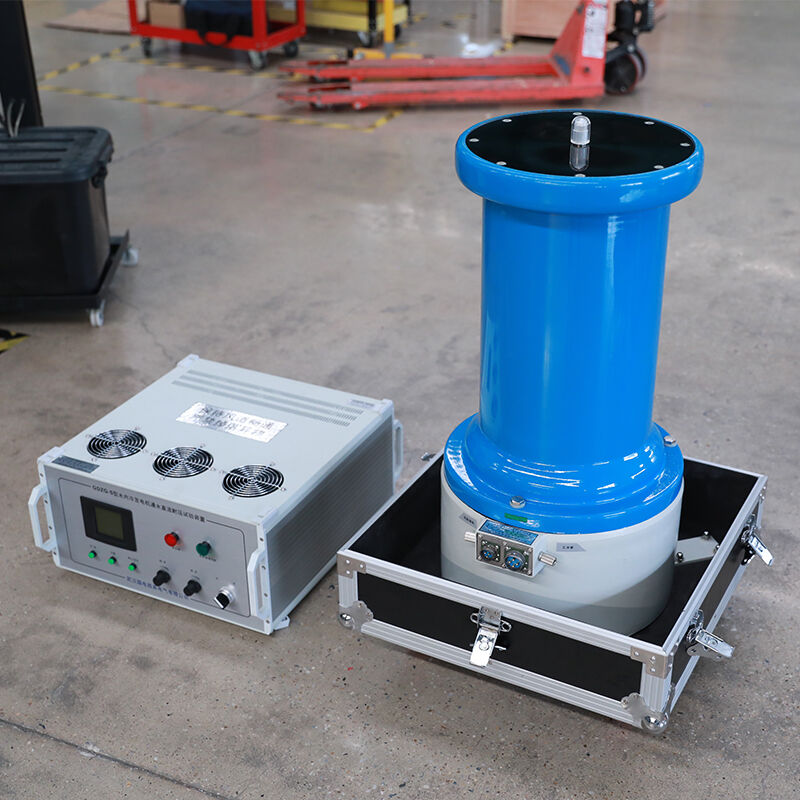

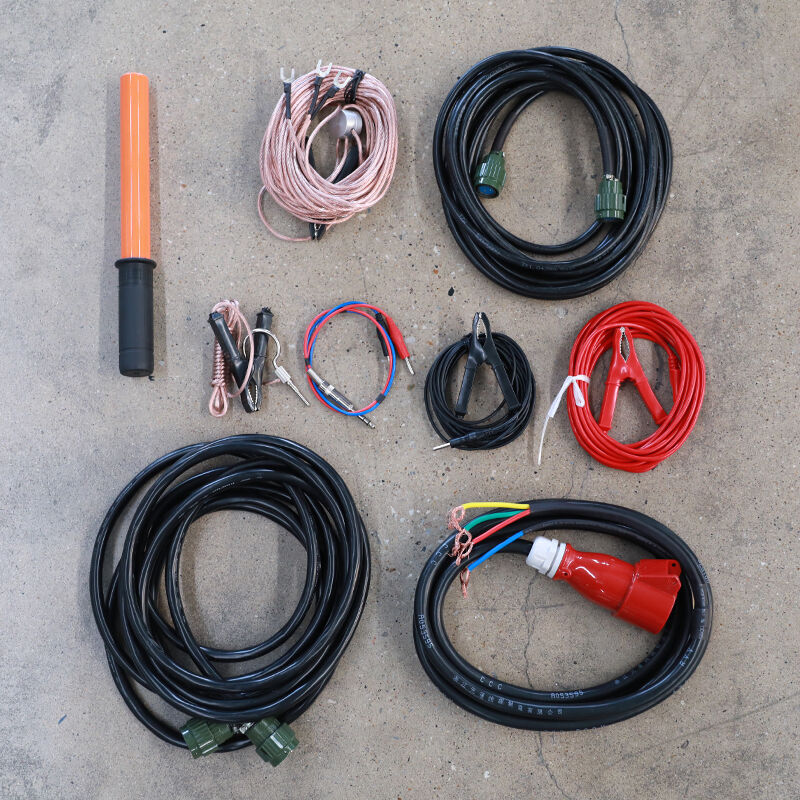

Sistem, taşınabilir bir akıllı kontrol kutusundan ve hafif ağırlıklı yüksek gerilim ikileme silindirinden oluşur; kararlı 80 kV/200 mA çıkış sağlayabilmesi için 30–50 kHz yüksek frekanslı PWM teknolojisi ile yüksek güçlü IGBT cihazları kullanır ve düşük dalgalanma katsayısına sahiptir. Büyük LCD ekran ve sezgisel işlem arayüzüyle donatılmıştır; tek tuşla otomatik test (otomatik yükseltme → basamak tutma → otomatik azaltma → otomatik kapatma) ve gerçek zamanlı gerilim/akım dalga formu görüntülerini destekler. Kapsamlı aşırı gerilim, aşırı akım, delinme, sıfırdan başlama ve topraklama tespiti koruma özelliklerine sahip olup hem jeneratörün hem de operatörün maksimum güvenliğini sağlar. 6,3 kV–20 kV su soğutmalı jeneratör stator sargılarının önleyici bakım, tamir-bakım ve devreye alma testleri için idealdir.
Özellikler
|
Parametre |
Özelliği |
|
Anma DC Çıkış Gerilimi |
0–80 kV (negatif polarite, sıfırdan başlayarak doğrusal olarak ayarlanabilir) |
|
Anma DC Çıkış Akımı |
200ma |
|
Çıkış Gücü |
16kw |
|
Gerilim ölçüm doğruluğu |
okumada ±1,0 % ±1 basamak |
|
Toplam Akım Ölçüm Doğruluğu |
okumada ±1,0 % ±1 basamak |
|
Sargı Kaçak Akımı Doğruluğu |
tam ölçüm aralığında ±2,0 % |
|
Dalgalanma Katsayısı |
≤3.0% |
|
Gerilim kararlılığı |
≤%1,0 (besleme gerilimi ±%10 dalgalanma) |
|
Polarizasyon Telafi Aralığı |
±2,5 V |
|
Ölçüm prensibi |
Düşük Gerilim Koruması Yöntemi |
|
Test Modları |
Manuel, Otomatik Adım, Zamanlı |
|
Adım Tutma Süresi |
1 dakika (ayarlanabilir) |
|
Veri Depolama |
100 grup; zaman damgalı; USB ile dışa aktarım |
|
Koruma fonksiyonları |
Sıfır başlangıç, aşırı gerilim, aşırı akım, delinme, topraklama tespiti, acil durdurma |
|
Güç Kaynağı |
3 fazlı 380 V ± %10, 50 Hz |
|
Soğutma Sistemi |
Zorla Havalandırma |
|
Sürekli işlem süresi |
tam yükte 5 dakika |
|
Boyutlar (mm) |
Kontrol kutusu: 600×450×275; Çiftleme silindiri: Φ280×420 |
|
Ağırlık |
Kontrol kutusu: ~35 kg; Çiftleme silindiri: ~10 kg |
|
Çalışma sıcaklığı |
-10℃ ~ +40℃; Nem ≤ %85 RH (yoğuşmasız) |
|
Uyumluluk |
DL/T 596-2021, GB/T 1029-2005, DL/T 848.1-2004, IEC 61010-1 CAT III 1000 V |
Uygulamalar
Temel Test Nesneleri
- Su soğutmalı senkron jeneratörler: 6,3 kV–20 kV stator sargıları için DC dayanım gerilimi testi
- Su soğutmalı jeneratör stator sargıları: DC kaçak akım ölçümü
- Hidro jeneratörler ve buhar türbinleri: su soğutmalı stator izolasyon testi
- Büyük endüstriyel motorlar: su soğutmalı sargı izolasyon testi
Tipik Kullanım Senaryoları
- Önleyici bakım: DL/T 596-2021’e göre periyodik izolasyon testi
- Tamir testi: büyük onarım sonrası stator sargısı izolasyon doğrulaması
- Devreye alma testi: yeni jeneratörün işletmeye alınmadan önce kabul testi
- Arıza teşhisi: izolasyon bozulması, nem girişi veya yerel kusur tespiti
- Sağda güç santrali testi: uzak güç santrallerinde kullanıma uygun taşınabilir tasarım
Avantajlar
Su Üfleme Gerektirmez
Doğrudan su akışı koşullarında test eder; jeneratörün durma süresini 8–24 saat azaltır → bakım maliyetini ve kesinti süresini önemli ölçüde düşürür
Alçak Gerilim Koruması + Polarizasyon Kompanzasyonu
Sargı sızıntı akımını su borusu akımından doğru bir şekilde ayırır; polarizasyon potansiyeli girişimini ortadan kaldırır → güvenilir ve doğru test sonuçları
80 kV/200 mA Yüksek Güç Çıkışı
Su soğutmalı jeneratör sargı testleri için yeterli akım; yüksek kapasitif ve kondüktif yükler altında sabit çıkış → test sırasında gerilim düşüşü yaşanmaz
Otomatik Basamaklı Test (DL/T 596 Uyumu)
Standart prosedürlere göre tek tuşla otomatik test; insan hatasını azaltır ve test verimliliğini artırır → test uyumluluğunu sağlar
Kapsamlı güvenlik koruması
Çok katmanlı koruma sistemleri + harici MOA seçeneği → pahalı jeneratör ve operatör için maksimum güvenlik
SSS
S: Testten önce jeneratör sargılarındaki suyu üflemem gerekiyor mu?
Y: Hayır. GDZG-S, düşük gerilimli kalkanlama yöntemi kullanarak doğrudan su akışı koşullarında test yapmak üzere tasarlanmıştır; bu nedenle zaman alıcı su üfleme işlemine gerek yoktur.
S: Polarizasyon potansiyeli kompanzasyonu nedir?
Y: Metal borulardan geçen su akışı, kaçak akım ölçümünde kaymaya neden olabilen bir polarizasyon potansiyeli oluşturur. Dahili ±2,5 V’luk polarizasyon kompanzasyonu bu girişimi otomatik olarak ortadan kaldırır ve doğru ölçümleri sağlar.
S: DL/T 596-2021 test prosedürlerine uygun mu?
Y: Evet. Otomatik basamaklı test modu, standart prosedürü takip eder: her basamakta 1 dakika bekletme ile 0→%50→%75→%100 test gerilimi.
S: Jeneratör için hangi korumaları sağlar?
Y: Aşırı gerilim, aşırı akım ve delinme koruması gibi kapsamlı koruma özelliklerine sahiptir; ayrıca jeneratörün aşırı gerilime karşı ek korunması için isteğe bağlı dış çinko oksit paratoner de mevcuttur.
