Açıklama
GDFR-AD, orta gerilimli elektrik ekipmanlarının AC/DC dayanım gerilimi testi ve kaçak akım ölçümü için tasarlanmış, AC/DC yüksek gerilim kaynağı, hassas gerilim ölçümü ve akıllı kontrolü tek bir ünitede birleştiren, tam entegre bir akıllı yüksek gerilim test sistemidir. Bu sistem, trafo merkezleri, termik santraller ve endüstriyel tesislerde kullanılmak üzere DL/T 848.1-2004 ve GB/T 16927.1-2011 standartlarına tam olarak uymaktadır; yüksek frekanslı PWM teknolojisi ile çift kapalı çevrim gerilim/akım geribeslemesi kullanarak kararlı çıkış, düşük dalgalanma ve yüksek ölçüm doğruluğu sağlar.

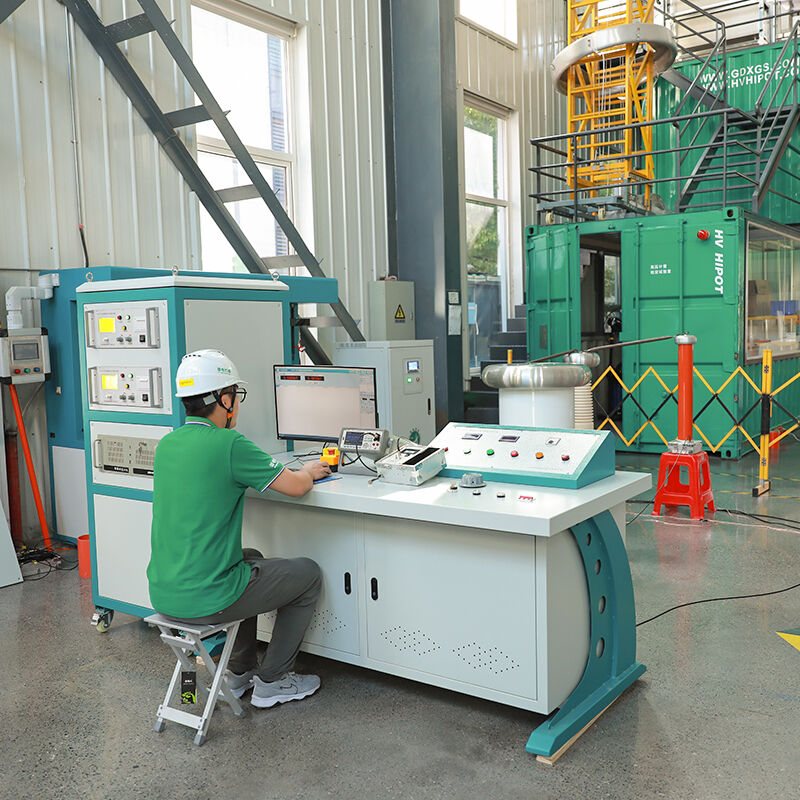

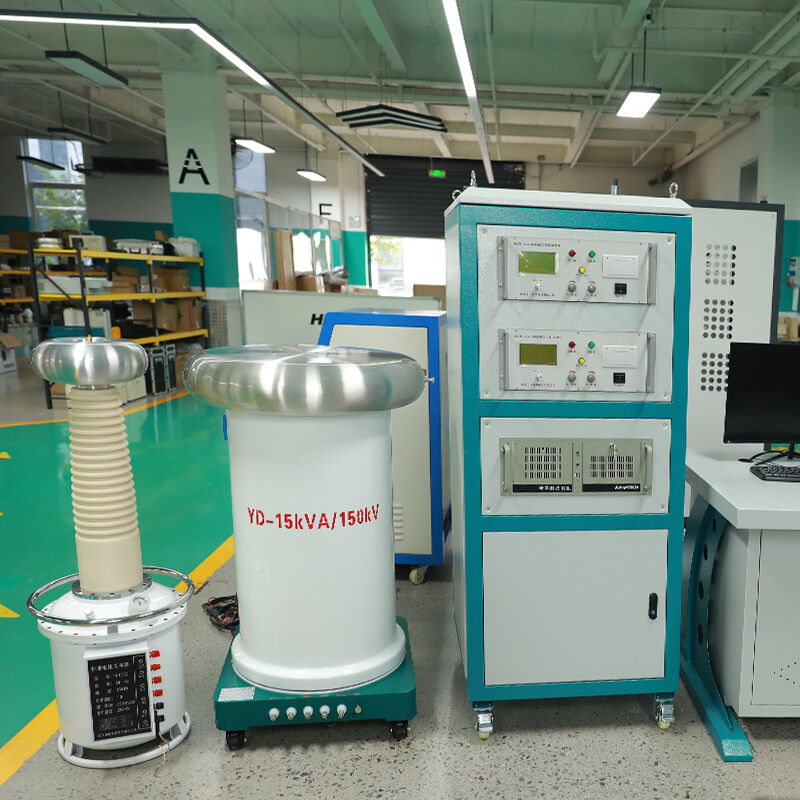

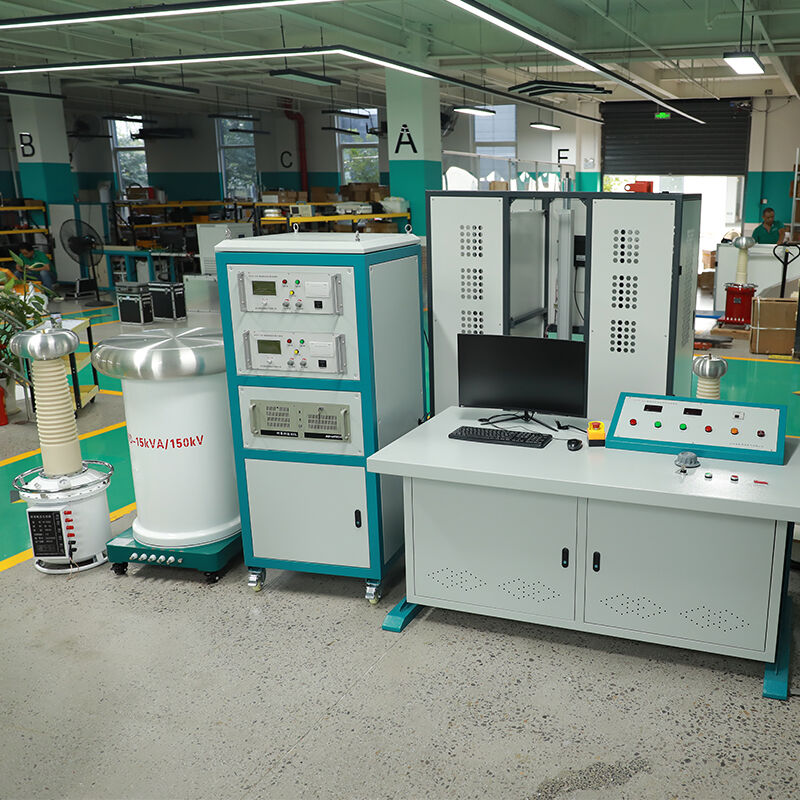

Sistem, ana kontrol ünitesi, AC yüksek gerilim kaynağı, çift DC yüksek gerilim kaynağı (pozitif/negatif polarite), entegre standart AC potansiyel transformatörü (PT) ve entegre standart DC direnç bölücüden oluşur; bu da harici ölçüm aletlerine olan ihtiyacı ortadan kaldırır. 7 inçlik tam renkli dokunmatik LCD ekranla donatılmıştır ve tek tuşla otomatik test, gerçek zamanlı gerilim/akım dalga formu görüntüleme ve test verilerinin saklanması/dışa aktarılması özelliklerini destekler. Kapsamlı aşırı gerilim, aşırı akım, delinme, sıfırdan başlama ve topraklama tespiti koruma fonksiyonlarıyla operatörün ve test örneğinin güvenli çalışmasını sağlar. 10 kV–35 kV güç kabloları, transformatörler, kesici ekipmanlar ve çinko oksit paratonerlerin (MOA) devreye alınması, periyodik bakım ve arıza teşhisi için idealdir.
Özellikler
|
Parametre |
Özelliği |
|
Giriş Gücü |
3 fazlı 380 V ± %10, 50 Hz |
|
AC çıkış voltajı |
0–50 kV RMS (özelleştirilebilir: 20 kV/35 kV/100 kV) |
|
AC Çıkış Akımı |
0–100 mA (özelleştirilebilir: 50 mA/200 mA/500 mA) |
|
DC çıkış voltajı |
0–60 kV (pozitif/negatif polarite, bağımsız ayarlanabilir) |
|
DC çıkış akımı |
0–50 mA (özelleştirilebilir: 20 mA/100 mA) |
|
Gerilim ölçüm doğruluğu |
AC ±0,5 % / DC ±0,5 % |
|
Akım Ölçüm Doğruluğu |
±1.0% |
|
Dalgalanma Katsayısı |
AC ≤ %3 / DC ≤ %1 |
|
Entegre Standart Ölçüm |
0,2 sınıfı AC PT / 0,1 sınıfı DC direnç bölücü |
|
Görüntüleme |
7 inç 65K renkli dokunmatik LCD |
|
Test Modları |
Manuel, Otomatik, Adım, MOA |
|
Zamanlama fonksiyonu |
0–9999 s ayarlanabilir; sesli alarm |
|
Veri Depolama |
1000 grup; zaman damgalı; USB ile dışa aktarım |
|
Koruma |
Sıfır başlangıç, aşırı gerilim, aşırı akım, delinme, topraklama tespiti, acil durdurma |
|
Soğutma Sistemi |
Zorla Havalandırma |
|
Çalışma sıcaklığı |
-10℃ ~ +40℃; Nem ≤ %85 RH (yoğuşmasız) |
|
Boyutlar (mm) |
600×500×1200 (ana ünite) |
|
Ağırlık |
~85 kg (tekerlekler dahil) |
|
Uyumluluk |
DL/T 848.1-2004, DL/T 846.1-2016, GB/T 16927.1-2011, IEC 61010-1 CAT III 1000 V |
Uygulamalar
Temel Test Nesneleri
- Güç kabloları: 10 kV–35 kV XLPE/PVC yalıtımlı kablolar (AC/DC dayanım ve kaçak akım testi)
- Dağıtım transformatörleri: 10 kV–35 kV sargılar için AC/DC dayanım gerilimi testi
- Anahtarlama donanımı ve GIS: 10 kV–35 kV vakum kesiciler, yük anahtarları, baralar
- Çinko oksit paratonerler (MOA): DC referans gerilimi ve kaçak akım testi
- İzolatörler ve izolatörlü geçişler: frekanslı güç kaynaklı atlama gerilimi testi
- Kondansatörler ve motorlar: orta gerilim yalıtım testi
Tipik Kullanım Senaryoları
- Trafo merkezi devreye alma: yeni ekipmanların kabul testleri
- Önleyici bakım: periyodik AC/DC yüksek gerilim (hipot) testleri
- Arıza teşhisi: izolasyon bozulması, nem girişi veya hasar tespiti
- Üretim kalite kontrolü: elektrikli ekipmanların üretim hattı testleri
- Sahada alan testi: uzak trafo merkezlerinde kullanımı için taşınabilir tasarım
Avantajlar
Tümü-Bir-Arada Entegre Sistem
Ayrı bir güç kaynağı, bölücü ve kontrolör ihtiyacını ortadan kaldırır → ekipman yatırımlarını azaltır, kablolamayı basitleştirir, kurulum süresini kısaltır
Entegre Yüksek Hassasiyetli Standart Ölçüm
0,2 sınıf AC PT + 0,1 sınıf DC bölücü → izlenebilir ölçümler, harici kalibrasyon gerekmez
Tek Tuşla Otomatik Test
Otomatik yükseltme, sabit tutma, basamaklı düşürme ve kapatma → insan hatasını azaltır, test verimliliğini artırır
Kapsamlı güvenlik koruması
Çok katmanlı koruma sistemleri + acil durdurma → operatör ve ekipman için maksimum güvenlik
Sağlam Endüstriyel Tasarım
Dayanıklı şasi + zorlamalı hava soğutması → zorlu saha koşullarında güvenilir performans
