Açıklama
GDZG-301-300kV/3mA, yüksek gerilimli, yüksek güçlü bir akıllı DC yüksek gerilim jeneratörüdür ve 220 kV’lik elektrikli ekipmanlara yönelik DC dayanım gerilimi testi ile kaçak akım ölçümü için yüksek gerilimli trafo merkezlerinde, termik santrallerde ve endüstriyel tesislerde kullanılmak üzere tasarlanmıştır. Bu cihaz, DL/T 848.1-2004 ve DL/T 474.2-2006 standartlarına tam olarak uymaktadır; 30–50 kHz yüksek frekanslı gerilim katlayıcı devresi ile yüksek güçlü IGBT cihazları kullanan PWM darbe genişliği modülasyon teknolojisini benimsemiştir ve kararlı çıkış, düşük dalgalanma katsayısı ve yüksek ölçüm doğruluğu sunar.

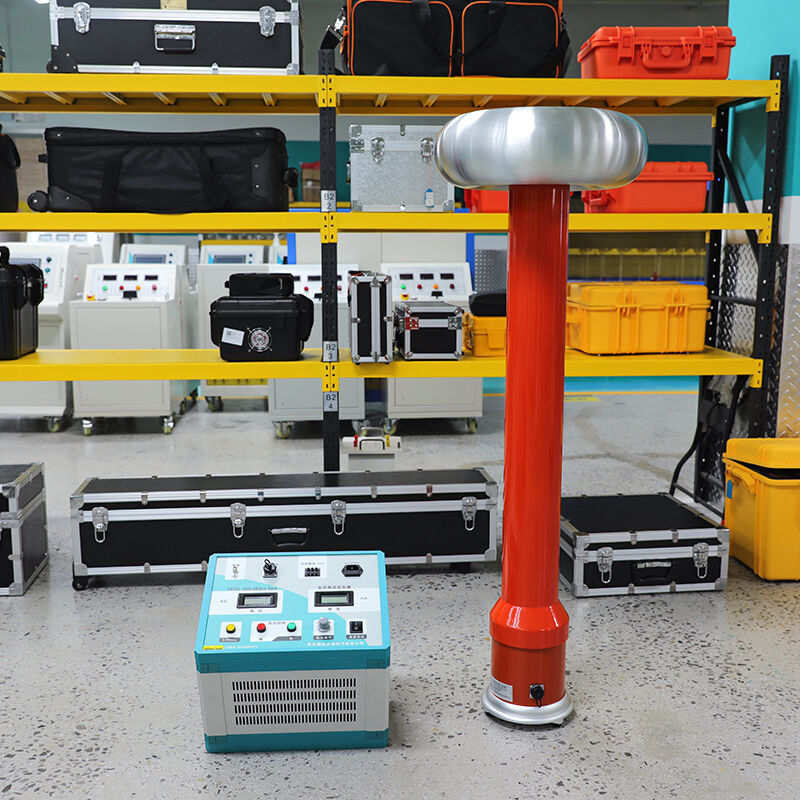

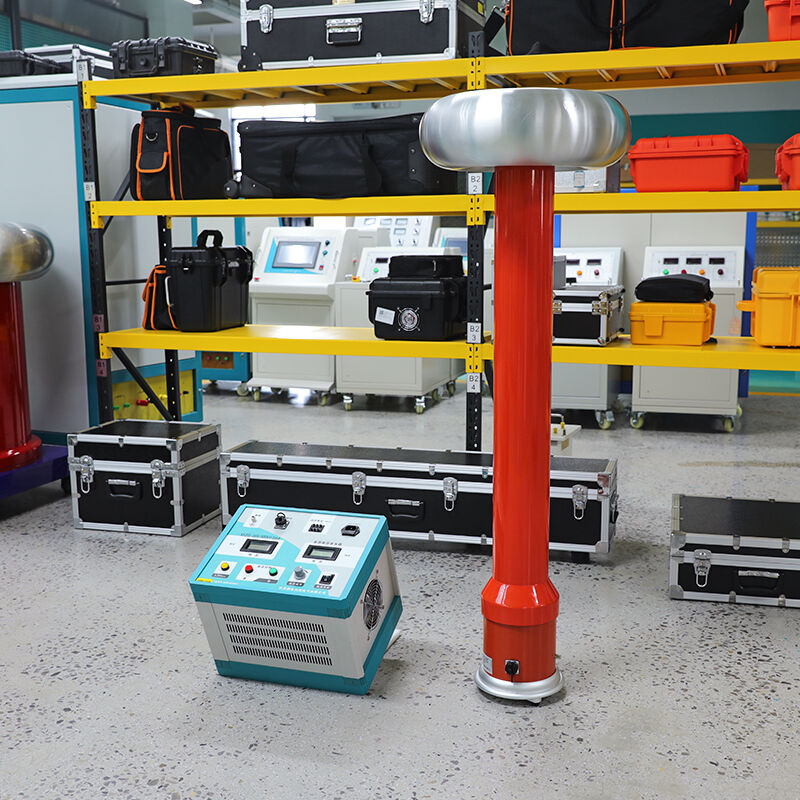

Sistem, taşınabilir bir kontrol kutusundan ve yüksek yalıtımlı bir gerilim iki katlama silindirinden oluşur; tam aralıkta pürüzsüz gerilim ayarı, sıfır başlangıç koruması ve hızlı ve doğru çinko oksit paratoner (MOA) testleri için tek tuşla %75 UDC1mA fonksiyonu (≤%0,5 anahtarlama hatası) özelliklerine sahiptir. Yüksek hassasiyetli dijital gerilim ve akım ölçüm cihazlarıyla donatılmıştır; çıkış gerilimi, kaçak akımı ve test süresini gerçek zamanlı olarak eşzamanlı olarak gösterir. Kapsamlı aşırı gerilim, aşırı akım, kısa devre, sıfır konum ve topraklama tespiti koruma özellikleriyle hem operatörün hem de test örneğinin güvenli çalışmasını sağlar. 220 kV güç kabloları, transformatörler, jeneratörler, kesici ekipmanlar ve yıldırım paratonerlerinin devreye alınması, periyodik bakım ve arıza teşhisi için idealdir.
Özellikler
|
Parametre |
Özelliği |
|
Adlık Çıkış Voltajı |
300 kV DC (negatif polarite, sıfır başlangıçlı doğrusal ayarlanabilir) |
|
Adlık çıkış akımı |
3 mA DC |
|
Çıkış Gücü |
900W |
|
Gerilim ölçüm doğruluğu |
±(%1,0 okuma + 0,2 kV); çözünürlük 0,1 kV |
|
Akım Ölçüm Doğruluğu |
±(%1,0 okuma + 1 basamak); çözünürlük 0,1 μA |
|
Dalgalanma Katsayısı |
≤1.0% |
|
Gerilim kararlılığı |
≤%0,5 (besleme gerilimi ±%10 dalgalanma) |
|
%75 UDC1mA Anahtarlama Hatası |
≤0.5% |
|
Aşırı Yük Kapasitesi |
anma akımının 1,25 katı (kısa süreli); anma geriliminin 1,1 katı (yüksüz durumda 10 dakika) |
|
Özel Görev |
Tek tuşla %75 UDC1mA MOA testi |
|
Test Modları |
Manuel, Otomatik, MOA Otomatik, Basamaklı Test |
|
Zamanlama fonksiyonu |
0–9999 s ayarlanabilir; sesli alarm |
|
Koruma |
Sıfır başlangıç, aşırı gerilim, aşırı akım, kısa devre, topraklama tespiti |
|
Güç Kaynağı |
AC220V±10%, 50HZ |
|
Çalışma sıcaklığı |
-10 °C ~ +40 °C; Nem ≤ %85 RH (yoğuşmasız) |
|
Boyutlar (mm) |
Kumanda kutusu: 400×300×200; Gerilim katlayıcı silindir: Φ160×1100 |
|
Ağırlık |
Kumanda kutusu: ~12 kg; Gerilim katlayıcı silindir: ~18 kg |
|
Uyumluluk |
DL/T 848.1-2004, DL/T 474.2-2006, IEC 61010-1 CAT III 1000 V |
Uygulamalar
Temel Test Nesneleri
- 220 kV güç kabloları: XLPE yalıtımlı kablolar (DC dayanım gerilimi testi)
- 220 kV güç transformatörleri: sargı izolasyon direnci ve kaçak akım
- Yüksek gerilim jeneratörleri: yüksek gerilim sargısı için doğru akım dayanım gerilimi testi
- 220 kV yıldırımlı koruyucular: çinko oksit (MOA) ve manyetik üflemeli koruyucular (UDC1mA’nın %75’i testi)
- Kesici donanımlar: GIS, vakumlu kesiciler, izolatörler, geçiş izolatörleri
- Yüksek gerilim kondansatörleri: güç kondansatörü izolasyon testi
Tipik Kullanım Senaryoları
- Önleyici bakım: 220 kV yüksek gerilim ekipmanlarının periyodik doğru akım hipot testi
- Devreye alma: yeni 220 kV ekipmanın işletmeye alınmadan önce izolasyon doğrulaması
- Arıza teşhisi: izolasyon bozulması, nem girişi veya hasar tespiti
- Saha testleri: saha koşullarında elektrik santrali ve trafo merkezlerinde kullanım için bölünmüş tasarım
- Uygunluk denetimi: DL/T 848.1 ve enerji sektörü güvenlik standartlarına uygunluk
Avantajlar
300 kV / 900 W Ultra-Yüksek Güç
GDZG serisindeki en yüksek voltaj; 220 kV uzun kablolar için kararlı çıkış → yüksek gerilim şebekeleri için güvenilir yalıtım testi
≤ %0,5 75%UDC1mA Anahtarlama Hatası
Sektörde lider doğruluk; DL/T 848.1 standardını aşar → daha güvenilir MOA test sonuçları
Yüksek Frekanslı PWM + Düşük Dalgalanma
30–50 kHz teknolojisi; ≤ %1 dalgalanma katsayısı → hassas izolasyon durumu değerlendirmesi
Komple Korumalı Sistem
Sıfır başlangıç + aşırı gerilim + aşırı akım + kısa devre + topraklama tespiti → operatör ve ekipman için maksimum güvenlik
Dayanıklı Yalıtım Tasarımı
Epoksi cam elyaf silindir; yüksek yalıtım dayanımı, nem direnci → zorlu ortamlarda kararlı performans
SSS
S: 220 kV güç kablolarını test edebilir mi?
A: Evet. 300 kV çıkış gerilimi ve 900 W yüksek güç, 220 kV kablolarının DC dayanım gerilimi testi için idealdir.
S: Otomatik MOA testini destekliyor mu?
A: Evet. Tek tuşla 75%UDC1mA işlevi, gerilimi otomatik olarak kilitleyerek kaçak akımı ölçer.
S: Gerilim katlayıcı silindirin ağırlığı nedir?
A: Yaklaşık 18 kg; güvenlik ve kolaylık açısından iki kişi tarafından çalıştırılması önerilir.
S: Hangi koruma fonksiyonlarına sahiptir?
A: Sıfırdan başlama, aşırı gerilim, aşırı akım, kısa devre ve topraklama tespiti koruma fonksiyonları.
S: Standart pakette neler bulunur?

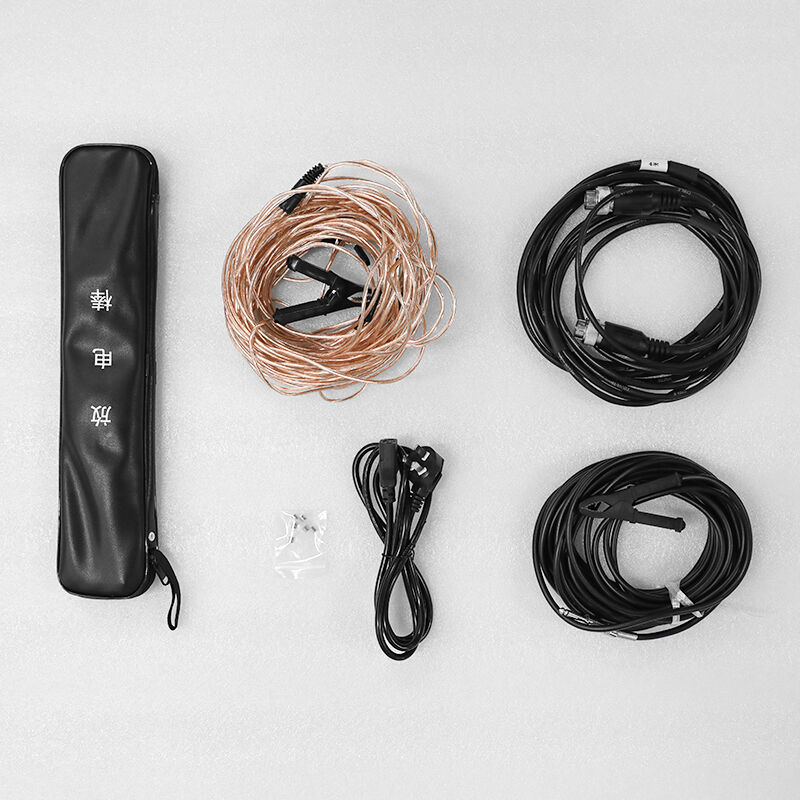

A: Kontrol kutusu, gerilim katlayıcı silindir, yüksek gerilim kablosu, topraklama kablosu, deşarj çubuğu, besleme kablosu, taşıma çantası, kullanıcı kılavuzu, kalibrasyon sertifikası.
