Açıklama

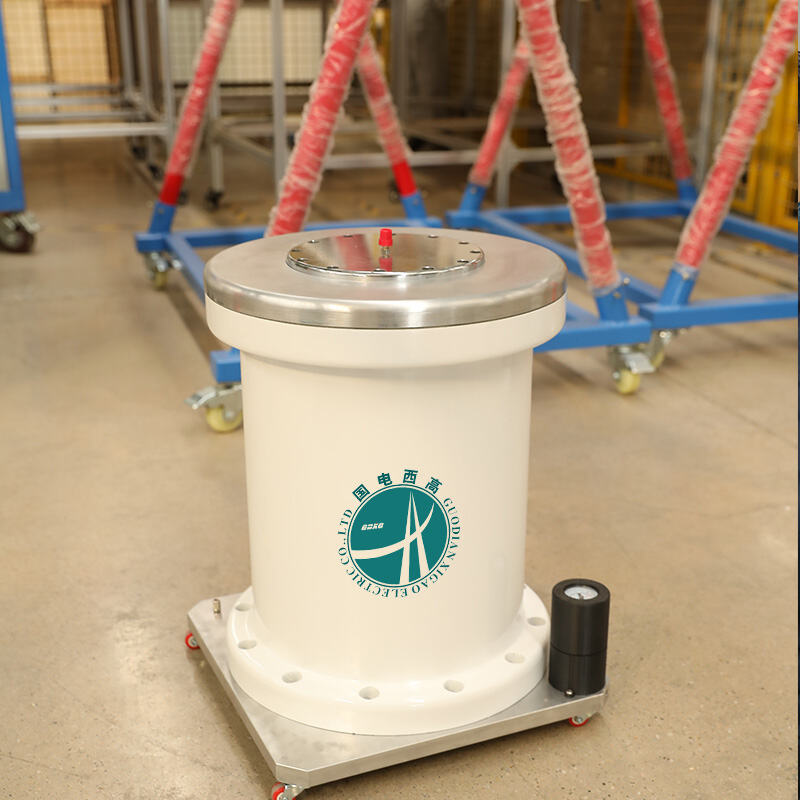

GDFR-R-60, ulusal metroloji sınıfı, son derece yüksek hassasiyetli DC yüksek gerilim ölçümü ve ulusal/bölgesel metroloji enstitüleri, yüksek gerilim laboratuvarları ile enerji ekipmanı üreticilerinde izlenebilir kalibrasyon için tasarlanmış bir DC standart direnç gerilim bölücüsüdür. JJG 1007-2005 ve DL/T 846.1-2016 standartlarına tam olarak uymaktadır; yüzey kaçak akımını ve elektromanyetik girişimi ortadan kaldırmak amacıyla SF6 ile tamamen kapalı gaz yalıtımı ve dengeli çok katmanlı eşpotansiyel ekranlama yapısı kullanmaktadır; bu da uzun vadeli ölçüm doğruluğu ve kararlılığı sağlar.

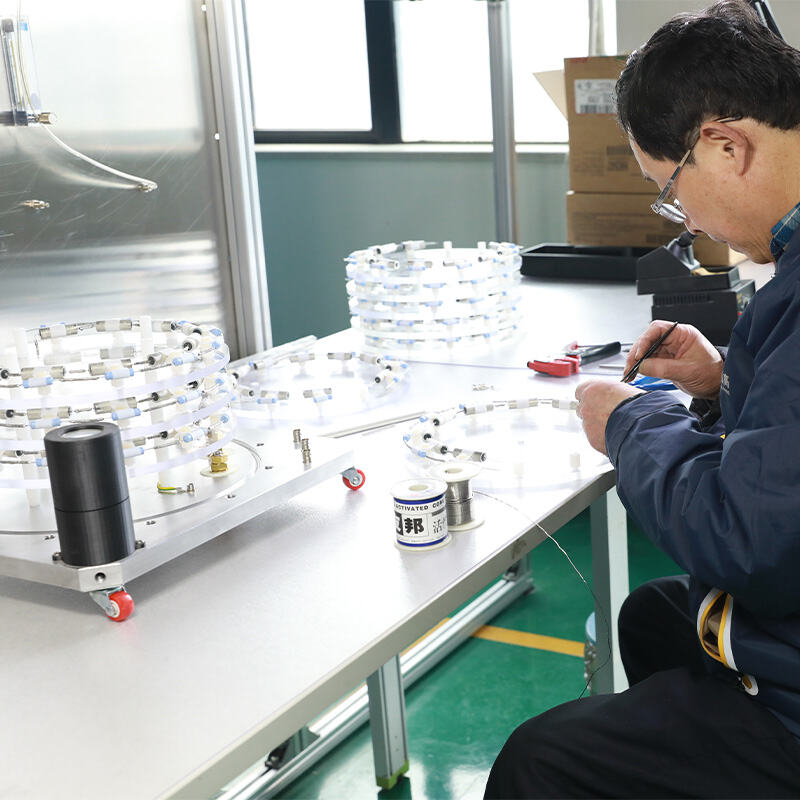

İthal edilmiş ultra yüksek hassasiyetli endüktif olmayan metal film dirençler ve hassas sıcaklık kompanzasyon teknolojisiyle donatılmıştır; bu sayede ±0,01% ölçüm doğruluğu ve yıllık oran kararlılığı ≤0,005% sağlanır ve sıcaklık katsayısı son derece düşüktür (0,2 ppm/℃). Üç standart gerilim bölücü oranı (10³:1, 10⁴:1, 10⁵:1) ve BNC düşük gerilim çıkışı arayüzüne sahiptir; tüm önde gelen yüksek hassasiyetli dijital multimetrelere (Agilent, Fluke vb.) uyumludur. Kompakt ve taşınabilir tasarımı ile toplam ağırlığı 25 kg’dır; DC yüksek gerilim ekipmanlarının laboratuvar kalibrasyonu ve saha koşullarında alan testleri için uygundur.
Özellikler
|
Parametre |
Özelliği |
|
Nominal DC voltajı |
60 kV (pozitif/negatif kutupluluk) |
|
Giriş direnci |
100mΩ |
|
Eşpotansiyel Kalkanlama Direnci |
200mΩ |
|
Standart Gerilim Bölücü Oranları |
10³:1 (60 V çıkışı), 10⁴:1 (6 V çıkışı), 10⁵:1 (600 mV çıkışı) |
|
Ölçüm doğruluğu |
okuma değerinin ±0,01’i (20 ℃ ±2 ℃) |
|
Yıllık Oran Kararlılığı |
≤0.005% |
|
Sıcaklık katsayısı |
≤0,2 ppm/℃ |
|
Doğrusallık hatası |
≤±0.005% |
|
Yalıtım Ortamı |
SF6 gazı (0,4 MPa) |
|
Çıktı Arayüzü |
BNC 50 Ω ekranlı konektör |
|
Çalışma sıcaklığı |
-10℃ ~ +40℃; Nem ≤ %85 RH (yoğuşmasız) |
|
Kalibrasyon Sıcaklığı |
20℃±2℃ |
|
Kasa Malzemesi |
Tamamen sızdırmaz alüminyum alaşım |
|
Boyutlar (mm) |
400×400×620 (taban dahil) |
|
Ağırlık |
~25 kg |
|
Uyumluluk |
JJG 1007-2005, DL/T 846.1-2016, GB/T 16927.2-2013, IEC 61010-1 CAT III 1000 V |
Uygulamalar
Temel Test Nesneleri
- DC yüksek gerilim jeneratörleri: çıkış gerilimi doğruluğunun izlenebilir kalibrasyonu
- DC yüksek gerilim ölçüm cihazları: kalibrasyon ve doğrulama
- Çinko oksit paratonerler (MOA): DC referans gerilimi hassas ölçümü
- Güç kabloları: DC dayanım gerilimi testi gerilimi ölçümü
- Transformatörler ve motorlar: DC yalıtım testi gerilimi ölçümü
- Yüksek gerilim güç kaynakları: hassas DC gerilim ölçümü
Tipik Kullanım Senaryoları
- Ulusal/bölgesel metroloji enstitüleri: İzlenebilirlik için DC yüksek gerilim standardı
- Yüksek gerilim laboratuvarları: Hassas DC yüksek gerilim ölçümü ve kalibrasyonu
- Elektrik gücü ekipmanı üreticileri: Üretim hattı kalite kontrolü ve kalibrasyonu
- Elektrik gücü araştırma enstitüleri: Yüksek gerilim yalıtım araştırması ve testi
- Sahada trafo merkezi testleri: DC yüksek gerilim test ekipmanlarının saha kalibrasyonu
Avantajlar
0,01 % Ultra-Yüksek Doğruluk ve 0,005 % Yıllık Kararlılık
Ulusal metroloji sınıfı hassasiyet; uzun vadeli ölçüm güvenilirliği → test sonuçlarının geçerliliğini ve düzenleyici uyumluluğu sağlar
0,2 ppm/℃ Ultra-Düşük Sıcaklık Katsayısı
Sıcaklık kaymasını en aza indirir; -10 ℃ ile +40 ℃ aralığında tam doğruluk garanti edilir → her ortamda güvenilir ölçümler
SF6 Tamamen Kapalı Yalıtım
Mükemmel yalıtım performansı; nem ve korona direnci, bakım gerektirmeyen yapı → uzun ömür ve kararlı performans
Üç Aralıklı Çıkış ve Evrensel Uyumluluk
Tüm yaygın ölçüm aralıklarını kapsar; tüm önde gelen yüksek doğruluklu multimetrelerle uyumlu → tak-çalıştır, ek donanım gerekmez
SSS
Q: Ulusal metroloji sınıfı bir standart mıdır?
A: Evet. ±0,01% doğruluk ve ≤0,005% yıllık kararlılık, JJG 1007-2005 standardına göre 0,01 sınıfı DC yüksek gerilim bölücülerinin gereksinimlerini karşılar.
Q: Sıcaklık katsayısı nedir?
A: ≤0,2 ppm/°C olup, bu değer sektörün 50 ppm/°C olan standart değerinden çok daha düşüktür ve sıcaklıkla meydana gelen kaymaları en aza indirir.
Q: Fluke veya Agilent multimetrelerle kullanılabilir mi?
A: Evet. Standart BNC arayüzü ve üç çıkış aralığına sahiptir; tüm önde gelen yüksek doğruluklu dijital multimetrelerle uyumludur.
Q: Bakım gerektirmeyen bir cihaz mıdır?
A: Evet. SF6 tamamen kapalı yapıya sahiptir; hava sızıntısı yoktur, düzenli bakım gerekmez.
