Açıklama

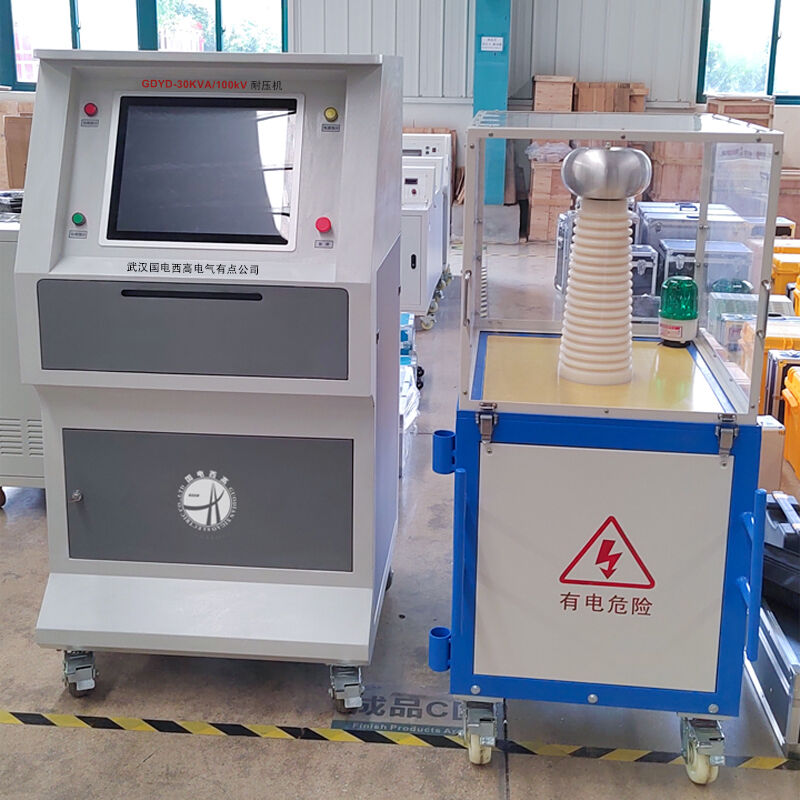

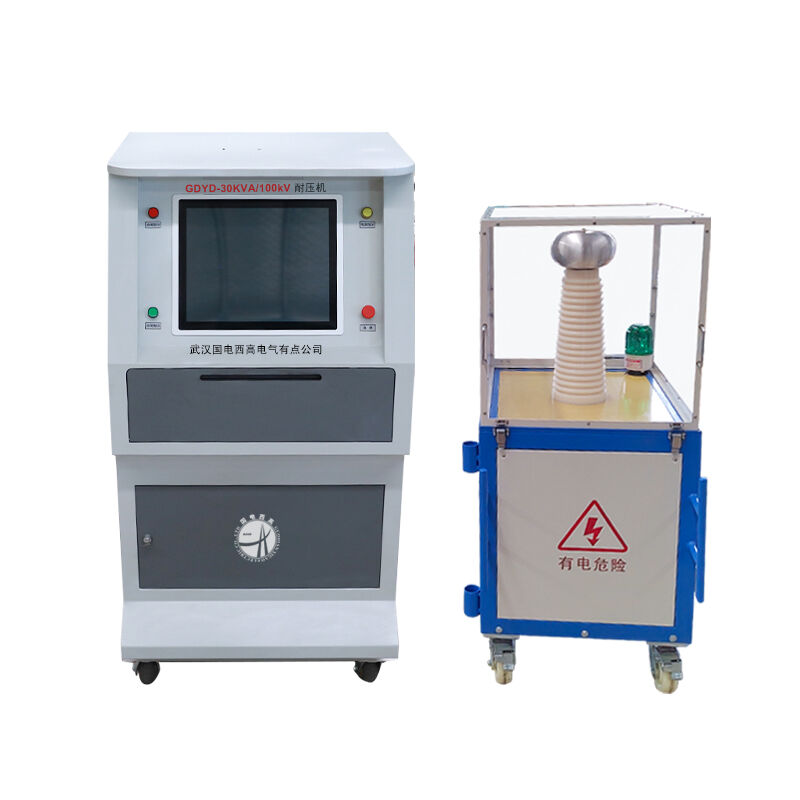

GDYD-300kVA/100kV, enerji kuruluşları, trafo merkezleri, elektrik santralleri ve elektrikli ekipman üreticileri için 110 kV ve altı yüksek gerilimli elektrik ekipmanlarının AC yalıtım dayanımı testlerinde kullanılan, yüksek güçte ve ağır iş yüküne dayanıklı bir güç frekanslı dayanım gerilimi test sistemidir. Sistem, DL/T 848.2-2004 ve GB/T 16927.1-2011 standartlarına tam olarak uymakta olup, entegre gerilim regülatörü bulunan akıllı kontrol kutusu ile yağla soğutmalı test transformatöründen oluşan bölünmüş bir yapıya sahiptir; uzun süreli testlerde kararlı sinüs dalgası çıkışı ve güvenilir performans sunar.
Büyük bir LCD ekran ve sezgisel işlem arayüzüyle donatılmıştır; hem manuel gerilim ayarı hem de tek tuşla otomatik test (otomatik yükseltme → bekleme süresi → otomatik azaltma → otomatik kapatma) destekler. Sıfır başlangıç, aşırı gerilim, aşırı akım, delinme ve acil duruş gibi kapsamlı güvenlik korumalarına sahiptir; bu da operatörler ile test örnekleri için maksimum güvenliği sağlar. Yağla soğutmalı kendinden soğutma sistemi ve ağır iş tipi endüstriyel tasarım sayesinde tam yükte sürekli 30 dakika çalışabilir. 110 kV’lik güç transformatörleri, GIS sistemleri, ayırıcılar, XLPE güç kabloları, izolatörler ve yalıtım mufları için devreye alma, periyodik bakım ve tip testleri için idealdir.
Özellikler
|
Parametre |
Özelliği |
|
Nominal kapasite |
300kva |
|
Adlık Çıkış Voltajı |
0–100 kV AC (Etkin Değer, doğrusal ayarlanabilir) |
|
Adlık çıkış akımı |
0–3 A AC |
|
Giriş Gücü |
3 fazlı 380 V ± %10, 50 Hz |
|
Çıkış dalga formu bozulması |
≤3% |
|
Gerilim ölçüm doğruluğu |
±%1,5 (Tam Ölçek) |
|
Akım Ölçüm Doğruluğu |
±%1,5 (Tam Ölçek) |
|
Sürekli işlem süresi |
tam yükte 30 dakika |
|
Soğutma Yöntemi |
Yağla soğutulmuş, kendi kendine soğutmalı |
|
İşlem Modları |
Manuel (düğme ile ayar) + Otomatik (tek tuşla test) |
|
Zamanlama aralığı |
0–9999 s ayarlanabilir; sesli alarm |
|
Koruma fonksiyonları |
Sıfır başlangıç, aşırı gerilim, aşırı akım, delinme, acil duruş |
|

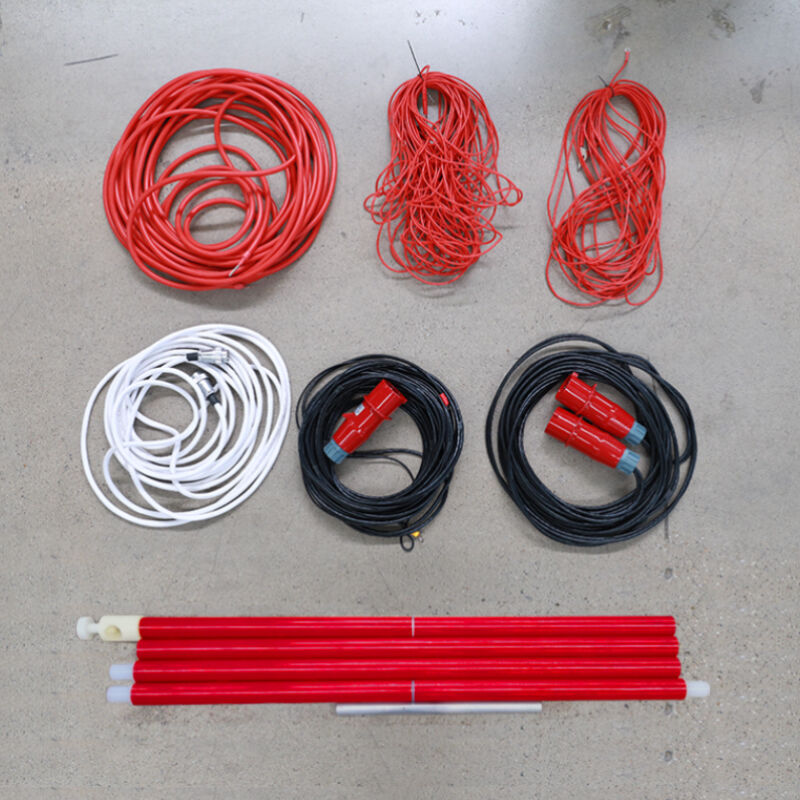

Standart aksesuarlar |
Koruyucu küresel aralık, yüksek gerilim test kabloları, topraklama kablosu, deşarj çubuğu |
|
Test Trafo Boyutları (mm) |
φ800×1600 (derecelendirme halkası dahil) |
|
Kumanda Kutusu Boyutları (mm) |
800×600×1200 |
|
Ağırlık |
Test transformatörü: ~650 kg; Kumanda kutusu: ~180 kg |
|
Çalışma sıcaklığı |
-10℃ ~ +40℃; Nem ≤ %85 RH (yoğuşmasız) |
|
Uyumluluk |
DL/T 848.2-2004, GB/T 16927.1-2011, IEC 60060-1, IEC 61010-1 CAT III 1000 V |
Uygulamalar
Temel Test Nesneleri
- Güç transformatörleri: 10 kV–110 kV güç transformatörleri (frekans dayanım gerilimi testi)
- GIS ve ayırıcılar: 110 kV gaz yalıtımlı ayırıcılar, vakum kesiciler, baralar
- Güç kabloları: 10 kV–110 kV XLPE yalıtımlı güç kabloları
- Yalıtkanlar ve geçiş izolatörleri: yüksek gerilim yalıtkanları, transformatör geçiş izolatörleri
- Şimşek arrestörleri: frekans dayanım gerilimi testi
- Jeneratörler ve motorlar: orta gerilimli döner makineler
Tipik Kullanım Senaryoları
- Trafo merkezi devreye alma: yeni ekipmanların kabul testleri
- Önleyici bakım: periyodik yalıtım dayanımı testleri
- Tip testleri: elektrikli ekipman üreticisinin üretim hattı testleri
- Arıza teşhisi: izolasyon bozulması veya hasar tespiti
- Sahada alan testleri: uzaktan trafo merkezlerinde kullanım için bölünmüş tasarım
Avantajlar
300 kVA Yüksek Güç Çıkışı
110 kV uzun kablolar ve büyük transformatörler için yeterli kapasite → test sırasında kararlı çıkış, gerilim düşüşü yok
Yağla Yerleştirilmiş Kendinden Soğutmalı Tasarım
Mükemmel ısı dağıtımı; 30 dakika süreyle sürekli tam yükte çalışma → uzun süreli tip testler için uygundur
Manuel/Otomatik Çift Mod
Esnek işlem; tek tuşla otomatik test insan hatasını azaltır → test verimliliğini artırır
Kapsamlı güvenlik koruması
Çoklu koruma katmanları + acil durdurma → operatörler ve ekipmanlar için maksimum güvenlik
Bölünmüş Tasarım ve Dayanıklı Yapı
Taşınması ve montajı kolay; endüstriyel sınıf yapı → zorlu ortamlarda güvenilir performans
SSS
S: 110 kV’lik uzun XLPE kabloları test edebilir mi?
Y: Evet. 300 kVA’lık yüksek kapasite, 110 kV’lik uzun kablolar gibi büyük kapasitif yükleri sürmek için yeterli akım sağlar.
S: Otomatik test prosedürlerini destekliyor mu?
Y: Evet. Test gerilimini ve bekleme süresini ayarlayın; sistem otomatik olarak yükseltir, bekletir, düşürür ve kapanır.
S: Hangi koruma fonksiyonlarına sahiptir?
Y: Sıfırdan başlama, aşırı gerilim, aşırı akım, delinme koruması ve doğrudan bağlantı ile sağlanan acil durdurma.
S: Test transformatörü yağlı mı yoksa kuru tip mi?
A: Isı dağıtımında ve yalıtım performansında üstün bir yağla soğutulan test transformatörüdür.
