Açıklama
GDTF-108kVA/108kV, 110kV trafo merkezlerindeki elektrikli ekipmanlar için AC dayanım gerilimi testleri amacıyla özel olarak tasarlanmış, profesyonel ve saha optimizasyonlu değişken frekanslı seri rezonans test sistemidir. Sistem, DL/T 849.6-2016 ve GB 50150-2016 standartlarına tam olarak uymaktadır; yüksek gerilim ve büyük akım üretmek için yalnızca küçük bir giriş gücü gerektiren seri rezonans ilkesini benimser. Böylece geleneksel test transformatörlerinin aşırı ağır olması ve büyük kapasitif yükler için yetersiz kapasiteye sahip olması sorununu çözer.

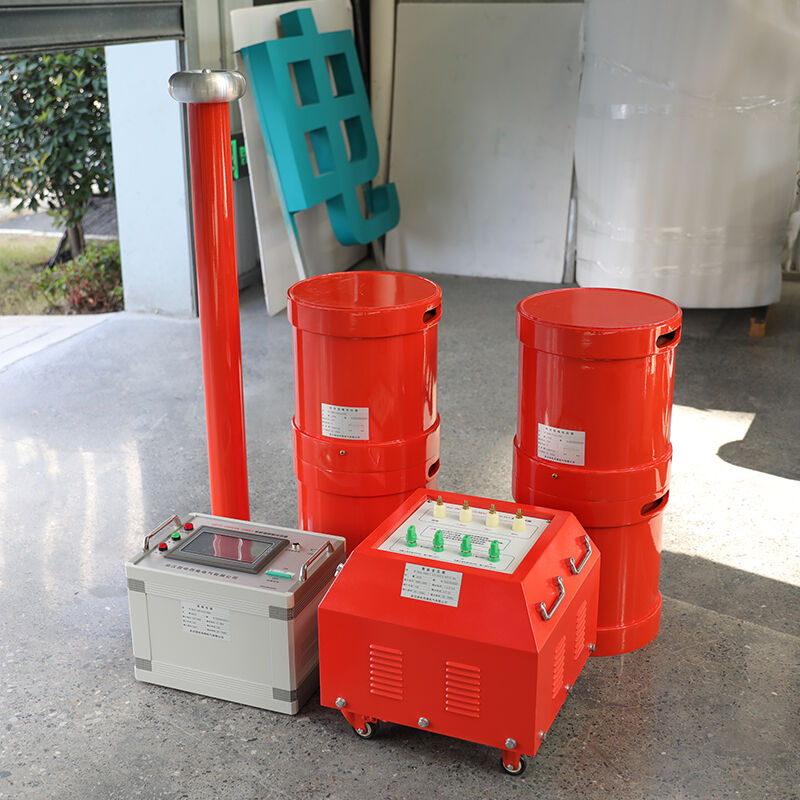

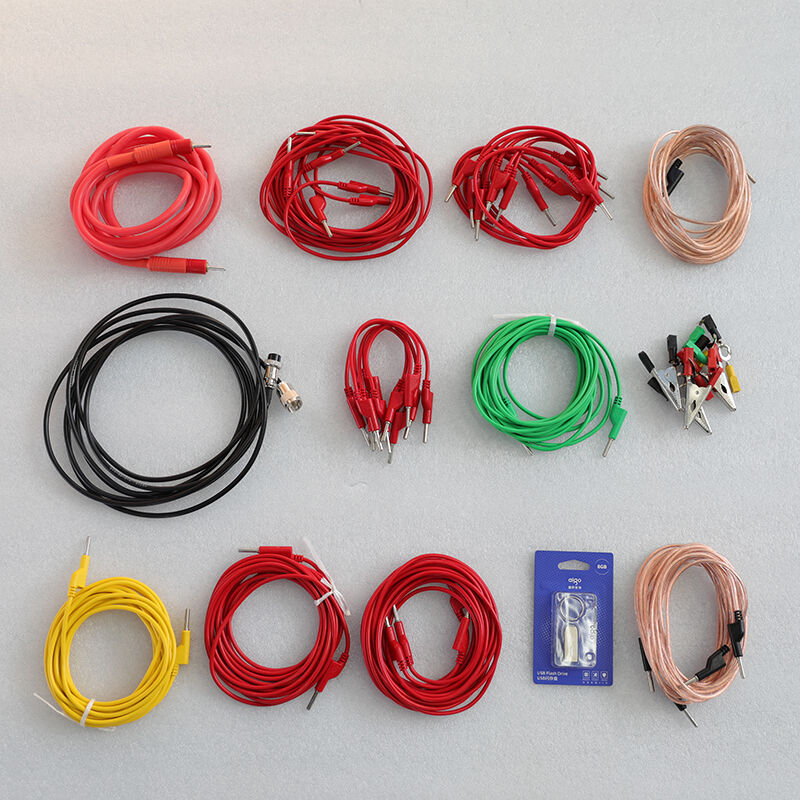

Sistem, değişken frekanslı kontrol güç kaynağından, bir uyarma transformatöründen, dört adet özdeş 27 kV/1 A kuru tip epoksi döküm reaktörden ve 0,5 sınıfı standart kapasitif bölücüden oluşur. Reaktörler, farklı test gerilimi ve akım gereksinimlerine uyum sağlamak için seri veya paralel olarak esnek bir şekilde bağlanabilir. 7 inç renkli dokunmatik ekran ve gelişmiş otomatik frekans tarama algoritması ile donatılmıştır; rezonans noktasını 30 saniye içinde otomatik olarak bulur, tüm test sürecini tek tuşla tamamlar ve izlenebilirlik amacıyla tüm test verilerini kaydeder. Aşırı gerilim, aşırı akım, atlama (flashover), sıfır başlangıç ve acil duruş gibi kapsamlı güvenlik korumalarına sahiptir; bu da zorlu saha ortamlarında güvenli çalışmayı sağlar. 110 kV’lik GIS sistemleri, güç transformatörleri, XLPE güç kabloları, izolatörler, bushing’ler ve ayırıcılar için devreye alma ve önleyici bakım testleri için idealdir.
Özellikler
|
Parametre |
Özelliği |
|
Giriş Gücü |
3 fazlı 380 V ± %10, 50 Hz |
|
Nominal çıkış kapasitesi |
108 kVA |
|
Adlık Çıkış Voltajı |
0–108 kV AC (Etkin Değer) |
|
Adlık çıkış akımı |
1 A (seri) / 2 A (paralel) |
|
Reaktör Konfigürasyonu |
4×27 kV/1 A kuru tip epoksi döküm reaktör |
|
Kombinasyon Modları |
27 kV/4 A, 54 kV/2 A, 108 kV/1 A |
|
Çalışma frekansı aralığı |
30 Hz–300 Hz |
|
Frekans Çözünürlüğü |
0,1 Hz |
|
Frekans Kararlılığı |
≤0.01% |
|
Sistem Kalite Faktörü (Q) |
≥30 (tipik değer: 30–50) |
|
Çıkış dalga formu bozulması |
≤1% |
|
Gerilim ölçüm doğruluğu |
≤±1,5 % Tam Ölçek |
|
Akım Ölçüm Doğruluğu |
≤±1,5 % Tam Ölçek |
|
Test Modları |
Otomatik test, Manuel test, Zamanlı test |
|
Zamanlama aralığı |
0–9999 s ayarlanabilir |
|
Görüntüleme |
7 inçlik renk dokunmatik ekran |
|
Veri Depolama |
1000 grup (zaman damgası ile) |
|
Veri Dışa Aktarma |
USB flash sürücüsü |
|
Koruma fonksiyonları |
Sıfır başlangıç, Aşırı gerilim, Aşırı akım, Kıvılcımlanma, Acil durdurma, Topraklama tespiti, Aşırı sıcaklık |
|
Sürekli işlem süresi |
tam yükte 60 dakika |
|
Çalışma sıcaklığı |
-10℃ ~ +40℃ |
|
Çalışma nem oranı |
≤ %85 RH (yoğuşmasız) |
|
Uyumluluk |
DL/T 849.6-2016, GB 50150-2016, GB/T 16927.1-2011, IEC 60060-1, IEC 61010-1 CAT III 1000 V |
Uygulamalar
Temel Test Nesneleri (110 kV Trafo Merkezi)
- GIS ve gazla yalıtılmış anahtarlama donanımı: 110 kV GIS, devre kesiciler, ayırıcılar, baralar
- Güç transformatörleri: 110 kV güç transformatörleri ve dağıtım transformatörleri
- XLPE güç kabloları: 110 kV kablolar ≤500 m, 35 kV kablolar ≤1 km, 10 kV kablolar ≤3 km
- Kılıflar ve izolatörler: 110 kV transformatör kılıfları, direk izolatörleri, askı izolatörleri
- Anahtarlama donanımı ve panolar: 35 kV ve altı orta gerilim anahtarlama donanımı
- Kondansatörler ve reaktörler: yüksek gerilim güç kondansatörleri ve reaktörleri
Tipik Kullanım Senaryoları
- Trafo merkezi devreye alma: GB 50150-2016 standardına göre yeni ekipman kabul testleri
- Önleyici bakım: periyodik yalıtım dayanımı testleri
- Santral testleri: jeneratör transformatörü ve yardımcı ekipman testleri
- Üçüncü taraf denetimi: uygunluk testleri ve sertifikalandırma
- İnşaat sahası testleri: yeni kurulan ekipmanın sahada testi
Avantajlar
geleneksel Test Transformatörlerine Göre %97 Enerji Tasarrufu
Seri rezonans ilkesi, giriş gücünü yalnızca çıkış gücünün 1/Q’suna düşürür → düşük giriş gücü, hafif ağırlık, taşınması kolay
Esnek Reaktör Birleşimi
dört kademe 27 kV reaktör seri veya paralel bağlanabilir → tek bir sistem 10 kV ile 110 kV arası tüm test gereksinimlerini karşılar
Otomatik Rezonans Bulma
Tek tuşla otomatik tarama, rezonans noktasını 30 saniye içinde bulur → manuel ayarlamayı ortadan kaldırır, test verimliliğini artırır
Saf sinüs dalgası çıkışı
Dalga formu bozulması ≤ %1 → ulusal ve uluslararası standartların katı gereksinimlerini karşılar
Kapsamlı güvenlik koruması
Çoklu koruma katmanları + atlama koruması → operatörler ve pahalı test ekipmanları için maksimum güvenlik
SSS
Soru: Değişken frekanslı rezonans test sisteminin çalışma prensibi nedir?
Cevap: Seri rezonans prensibini kullanır: güç kaynağının çıkış frekansı ayarlanarak reaktörün endüktansı ile test örneğinin kapasitesi arasında rezonans sağlanır; bu sayede küçük bir giriş gücüyle test örneğinde yüksek gerilim ve büyük akım oluşturulur.
Soru: Rezonans test sistemi ile geleneksel test transformatörü arasındaki fark nedir? transformatör?
A:
- Rezonans sistemi: Giriş gücü, çıkış gücünün yalnızca 1/Q’sudur (Q≥30), hafif ağırlıkta, küçük boyutlu, saf sinüs dalgası çıkışı, gerilim yükselmeleri etkisi yoktur
- Geleneksel test transformatörü: Giriş gücü, çıkış gücüne eşittir; ağır, büyük boyutlu, dalga formu bozulması vardır; kapasitif yükler için ciddi gerilim yükselmeleri etkisi vardır
S: Rezonans noktası bulmak ne kadar sürer?
Cevap: Otomatik frekans tarama algoritması, çoğu test örneği için rezonans noktasını 30 saniye içinde bulabilir.
Soru: Test edilebilecek 110 kV XLPE kablonun maksimum uzunluğu nedir?
Cevap: 108 kV’te 1 A nominal akımla, 110 kV XLPE güç kablosunun en fazla 500 metresi test edilebilir.
Soru: Güç frekansı ve değişken frekans testleri için birlikte kullanılabilir mi?
Cevap: Evet. 30–300 Hz geniş frekans aralığı, farklı standartlara göre hem şebeke frekansı (50 Hz) hem de değişken frekans (20–300 Hz) testlerini destekler.
