Açıklama
GDFR-R-50, enerji dağıtım şirketleri, trafo merkezleri ve elektrikli ekipman üreticileri için saha koşullarında kalibrasyon ve laboratuvar ortamında doğru akım (DC) yüksek gerilimlerin ölçümü amacıyla tasarlanmış çok yönlü, 0,1 sınıfı bir DC standart dirençli gerilim bölücüdür. Bu cihaz, DL/T 846.1-2016 ve JJG 1007-2005 standartlarına tam olarak uymaktadır; yüksek hassasiyetli, ithal edilmiş yüksek gerilimli endüktif olmayan metal film dirençler ile dengeli çok katmanlı eşpotansiyel kalkanlama yapısı kullanılarak kaçak akım ve elektromanyetik girişim en aza indirilmiştir. Böylece zorlu saha koşullarında bile kararlı ve doğru ölçümler sağlanmaktadır.

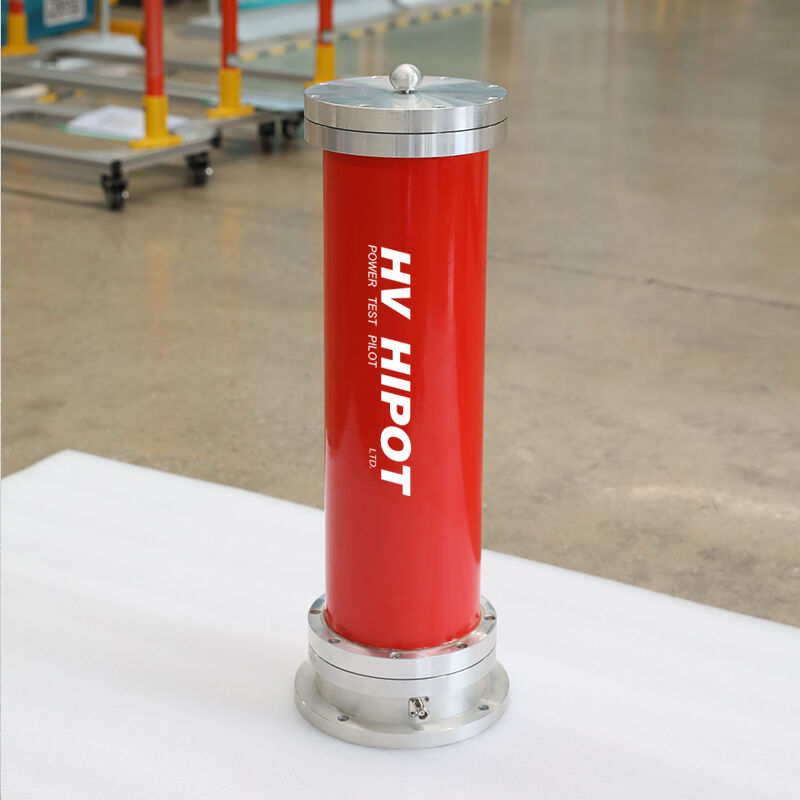

Sistem, hafif ağırlıklı yağla yalıtılmış bir bölücü üniteden ve taşınabilir dijital gösterge ölçerinden oluşur; standart voltaj bölme oranı 10000:1'dir (1000:1 isteğe bağlıdır; özel oranlar mevcuttur). DC yüksek gerilim jeneratörlerini, elektrostatik voltmetreleri ve diğer yüksek gerilim ölçüm cihazlarını kalibre etmek için izlenebilir bir DC yüksek gerilim standardı olarak kullanılabilir ya da doğrudan 50 kV’a kadar DC yüksek gerilimleri ölçebilir. Kompakt ve taşınabilir tasarımı ile toplam ağırlığı 15 kg’dır; bu nedenle 10 kV–35 kV güç kabloları, transformatörler, ayırıcılar ve çinko oksit aşırı gerilim sınırlayıcıları (MOA) gibi ekipmanların saha testleri için idealdir.
Özellikler
|
Parametre |
Özelliği |
|
Nominal DC voltajı |
50 kV (pozitif/negatif kutupluluk) |
|
Giriş direnci |
150 MΩ (ana bölücü) |
|
Eşpotansiyel Kalkanlama Direnci |
300 MΩ (yardımcı bölücü) |
|
Standart Voltaj Bölme Oranı |
10000:1 (1000:1 isteğe bağlı) |
|
Ölçüm doğruluğu |
okumanın ±0,1’i (20 ℃ ±5 ℃) |
|
Yıllık Oran Kararlılığı |
≤0.05% |
|
Sıcaklık katsayısı |
≤25 ppm/℃ |
|
Doğrusallık hatası |
≤±0.05% |
|
Yalıtım Ortamı |
Yüksek kaliteli izolasyon yağı |
|
Görüntüleme |
4 haneli dijital LCD |
|

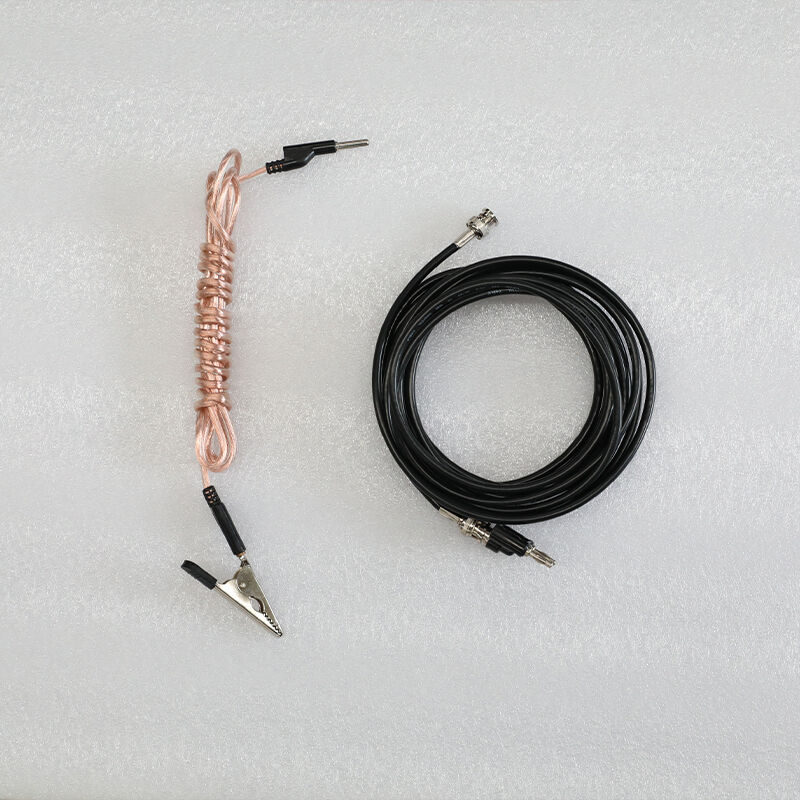

Bağlantı |
4 m BNC ekranlı kablo |
|
Güç Kaynağı (Gösterge Ölçer) |
AC 220 V ± %10, 50 Hz (pil isteğe bağlı) |
|
Çalışma sıcaklığı |
-10℃ ~ +40℃; Nem ≤ %85 RH (yoğuşmasız) |
|
Rakım |
≤ 1500 m (özelleştirilebilir) |
|
Boyutlar (mm) |
Bölücü ünite: 300 × 300 × 620; Gösterge ölçer: 200 × 150 × 80 |
|
Ağırlık |
Bölücü ünite: ~15 kg; Gösterge ölçer: ~1 kg |
|
Uyumluluk |
DL/T 846.1-2016, JJG 1007-2005, GB/T 16927.2-2013, IEC 61010-1 CAT III 1000 V |
Uygulamalar
Temel Test Nesneleri
- DC yüksek gerilim jeneratörleri: çıkış gerilimi doğruluğunun saha kalibrasyonu
- Elektrostatik voltmetreler: kalibrasyon ve doğrulama
- Çinko oksit paratonerler (MOA): DC referans gerilimi ölçümü
- Güç kabloları: 10 kV–35 kV DC dayanım gerilimi testi gerilim ölçümü
- Transformatörler ve motorlar: DC yalıtım testi gerilimi ölçümü
- Yüksek gerilim güç kaynakları: DC çıkış gerilimi doğrulaması
Tipik Kullanım Senaryoları
- Sahada trafo merkezi bakımı: DC test ekipmanlarının periyodik kalibrasyonu
- Üretim kalite kontrolü: yüksek gerilimli ekipmanların üretim hattı testi
- Laboratuvar kalibrasyonu: DC yüksek gerilim ölçümü için ikincil standart
- Devreye alma: yeni ekipmanın işletmeye alınmadan önce yalıtım doğrulaması
- Uyumluluk denetimi: enerji sektörü ve ulusal metroloji standartlarını karşılar
Avantajlar
0,1 % doğruluk ve 0,05 % yıllık kararlılık
Kesinlik ile taşınabilirliği dengeler; saha kullanımına uygun güvenilir ve izlenebilir ölçümler → test verilerinin geçerliliğini sağlar
Dengeli Eşpotansiyel Ekranlama
Kaçak akımı ve EMI’yi ortadan kaldırır; zorlu trafo merkezi ortamlarında doğru okumalar → güçlü girişim koşullarında kararlı performans
Yağla Daldırılmış Tamamen Contalı Yapı
Mükemmel yalıtım performansı; nem ve korona direnci, bakım gerektirmez → uzun kullanım ömrü

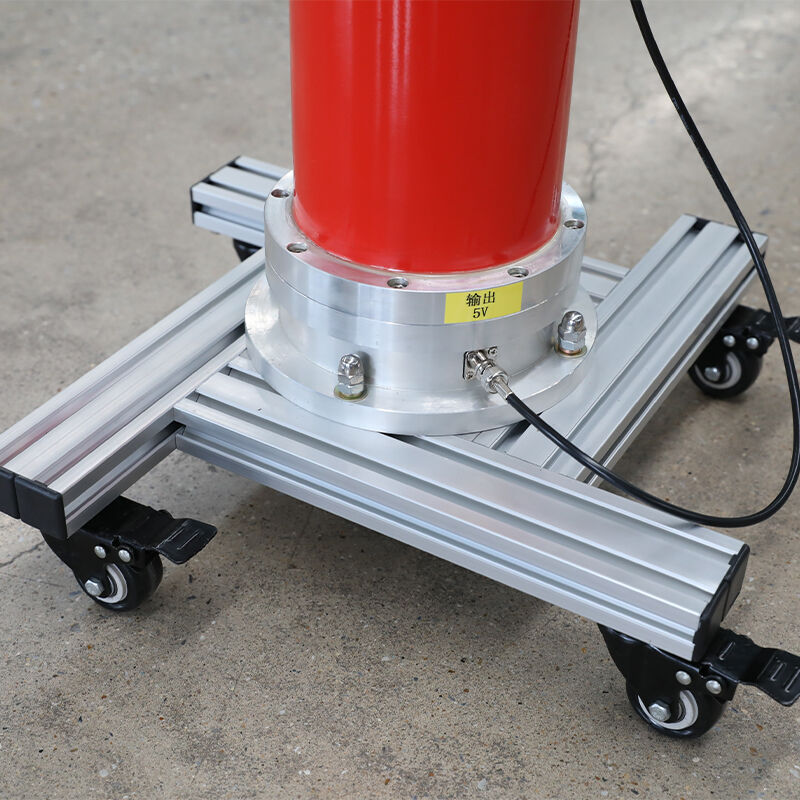

Taşınabilir Bölünmüş Tasarım
15 kg bölücü ünite + 1 kg gösterge ölçer → tek kişiyle çalışma ve kolay taşıma → saha test verimliliğini artırır
Ulusal standartlara uygunluk
DL/T 846.1 ve JJG 1007 standartlarını tam olarak karşılar → düzenleme uyumunu ve test sonuçlarının kabul edilmesini sağlar
SSS
S: GDFR-R-50’un doğruluk sınıfı nedir?
Y: Bu, 0,1 sınıfı bir DC standart gerilim bölücüdür ve JJG 1007-2005 standardının 0,1 sınıfı DC yüksek gerilim bölücülerine ilişkin gereksinimlerini karşılar.
S: DC yüksek gerilim jeneratörlerinin saha kalibrasyonu için kullanılabilir mi?
Y: Evet. Taşınabilir bölünmüş tasarım ve 15 kg ağırlık, saha koşullarında trafo merkezleri için kalibrasyon yapmayı ideal kılar.
S: Yıllık oran kararlılığı nedir?
Y: ≤ %0,05; bu, uzun vadeli ölçüm güvenilirliğini ve izlenebilirliği sağlar.
Q: Bakım gerektirmeyen bir cihaz mıdır?
Y: Evet. Tamamen kapalı yağla soğutulmuş yapı; yağ sızıntısı yoktur, düzenli bakım gerekmez.
