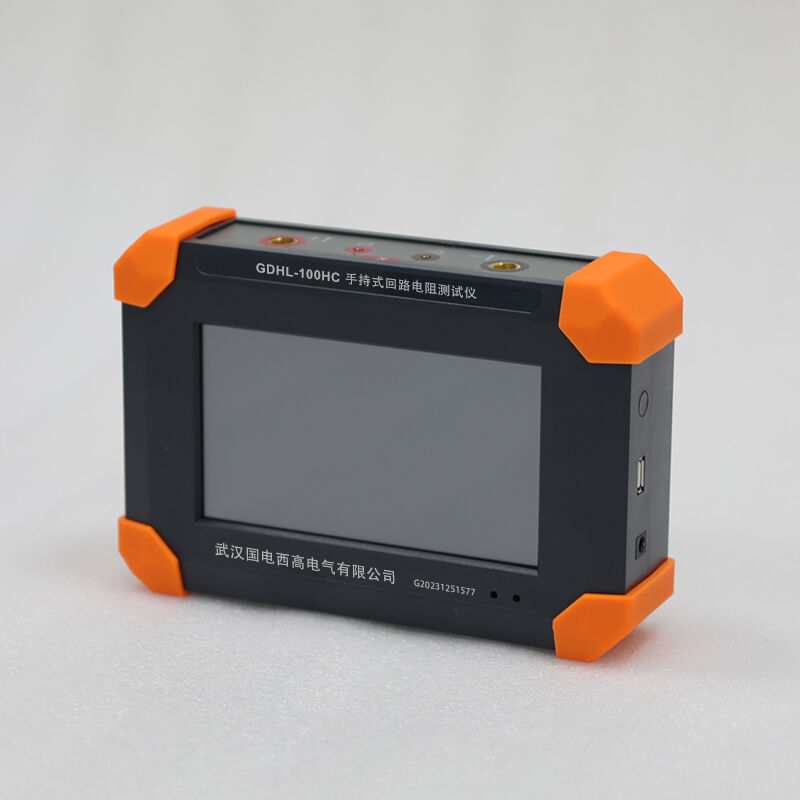

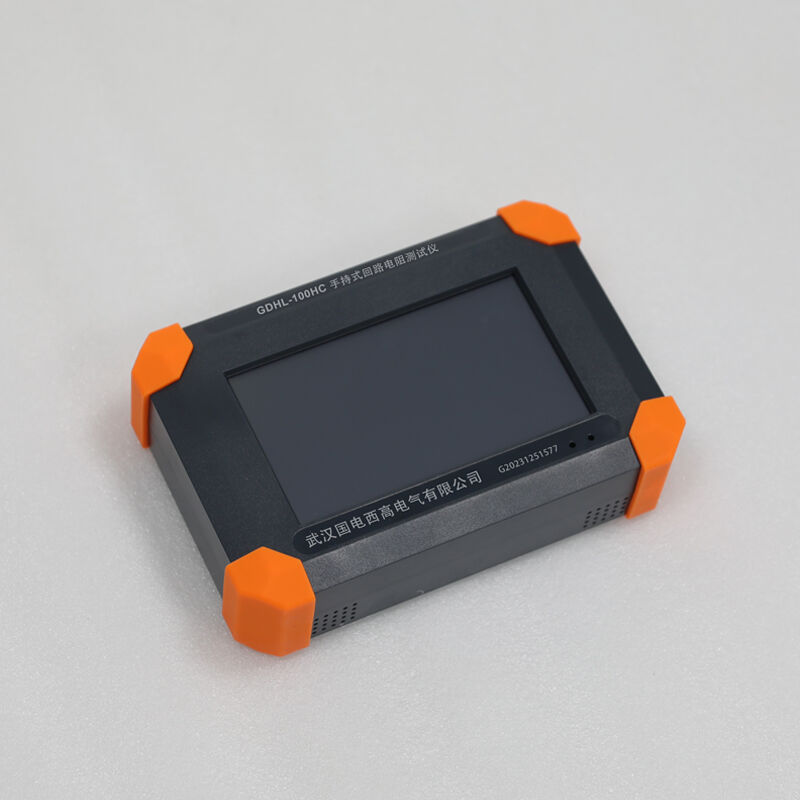

GDHL-100HC Taşınabilir Döngü Direnci Test Cihazı
GDHL-100HC Dijital Akıllı Taşınabilir Döngü (Temas) Direnci Test Cihazı, 100 A DC Sabit Akım, Entegre Litzyum Pil, Dört Uçlu Ölçüm Tekniği, Yüksek Gerilim Anahtarlama Donanımı ve Ayırıcıların Sahada Hızlı Ölçümü İçin.
- Açıklama
- Özellikler
- Uygulamalar
- Avantajlar
- SSS
- Önerilen Ürünler
Açıklama
GDHL-100HC bir profesyonel taşınabilir yüksek akımlı mikro-ohmmetre tasarlandı direk montajlı devre kesicilerin, ayırıcıların, kablo birleşimlerinin ve alçak gerilim anahtarlama donanımlarının temas/döngü direncinin sahada hızlı ölçümü güç sistemlerinde kullanılır. Tam olarak şu standartlara uyar: DL/T 845.4-2004 , IEC 62271-100 ve GB 50150-2016 standartları ve çıkış verir 100 A DC sabit akım en son güç ekipmanları önleyici test yönetmeliklerince öngörüldüğü gibi.
Kabul etmek yüksek frekanslı anahtarlamalı güç kaynağı + 16 bitlik Σ-Δ ADC teknolojisiyle cihazın özellikleri şunlardır 0,01 μΩ ultra yüksek çözünürlük ve ±(okumanın %0,5'i + 2 μΩ) doğruluğu. Cihazın dört uçlu Kelvin ölçümü bağlantı kablosu direnci etkisini tamamen ortadan kaldırır. entegre 12,6 V/7,5 Ah yüksek kapasiteli lityum pil ≥6 saatlik sürekli çalışma süresi ve şarj başına ≥100 test sağlar; bu nedenle harici AC güç kaynağına ihtiyaç duyulmaz.
Özellikler
| Parametre | Özelliği |
|---|---|
| Uyum Standartları | DL/T 845.4-2004, IEC 62271-100, GB/T 10230, GB 50150-2016 |
| Test akımı | DC 100 A (sabit akım, dalgalanma ≤ %0,1) |
| Direnç aralığı | 0–1999,9 μΩ (uzatılmış kablolarla en fazla 50 mΩ) |
| Çözünürlük | 0,01 μΩ (0–99,99 μΩ); 0,1 μΩ (100–1999,9 μΩ) |
| Doğruluk | ±(okumanın %0,5'i + 2 μΩ) |
| Açık Devre Gerilimi | ≥12 V DC |
| Test Süresi | 5 s–60 s ayarlanabilir, sürekli çıkış |
| Güç Kaynağı | Entegre 12,6 V/7,5 Ah lityum pil; AC 220 V ile şarj edilir |
| Batarya ömrü | ≥6 saatlik sürekli çalışma, şarj başına ≥100 test |
| Şarj süresi | ≤4 saat |
| Görüntüleme | 4,3 inç renkli LCD, yüksek parlaklık, güneş ışığında okunabilir |
| Operasyon | Dokunmatik tuş, Çince/İngilizce ikili dil |
| Veri Depolama | 1000 grup (zaman damgası, kimlik bilgisi ve test akımı ile birlikte) |
| Arayüz | USB 2.0 (veri aktarımı) |
| Çalışma sıcaklığı | -10℃ ~ +50℃ |
| Nem | ≤ %85 nem oranı (yoğuşmasız) |
| Boyutlar (L × W × H) | 240×160×100 mm |
| Ağırlık | ~2,3 kg (pil dahil) |
| Kasa | ABS+PC mühendislik plastikleri, IP54 |
Uygulamalar
Temel Test Nesneleri
- Direk montajlı ekipman : 10 kV direk montajlı devre kesiciler, tekrar kapamalı kesiciler, bölücüler
- Bağlantı Kesiciler : Dış mekân ayırıcıları, topraklama anahtarları, yük anahtarları
- Alçak gerilim ekipmanları : Alçak gerilim devre kesicileri, kontaktörler, baralar birleşim noktaları
- Kablo sistemleri : Kablo iletken direnci ve kaynaklı birleşim direnci
Tipik Kullanım Senaryoları
- Enerji şirketleri : Trafo merkezi rutin denetimi, acil onarım, dağıtım şebekesi ekipman testi
- Dağıtım şebekesi operatörleri direk montajlı anahtarın düzenli muayenesi ve arıza teşhisi
- Enerji Santralleri yardımcı ekipmanın hızlı testi ve acil bakım işlemi
- Endüstriyel işletmeler sahada elektrikli ekipmanların bakımı ve güvenlik muayenesi
Avantajlar
En Son Standartlara Uyumluluk
Tam olarak karşılar DL/T 845.4-2004, IEC 62271-100, GB 50150-2016 → test sonuçları dünya çapında tanınan
Endüstri Öncüsü Taşınabilir Tasarım
2,3 kg ultra hafif ağırlık, tek elle kullanım, dahili pil → aC şebeke gücü kullanılamadığı saha koşullarında hızlı test ve acil onarım için idealdir
100 A Gerçek DC Akımı
100 A sabit akım, anahtar kontakları için gerçek işletme koşullarının doğru şekilde simülasyonunu sağlar anahtar kontakları için

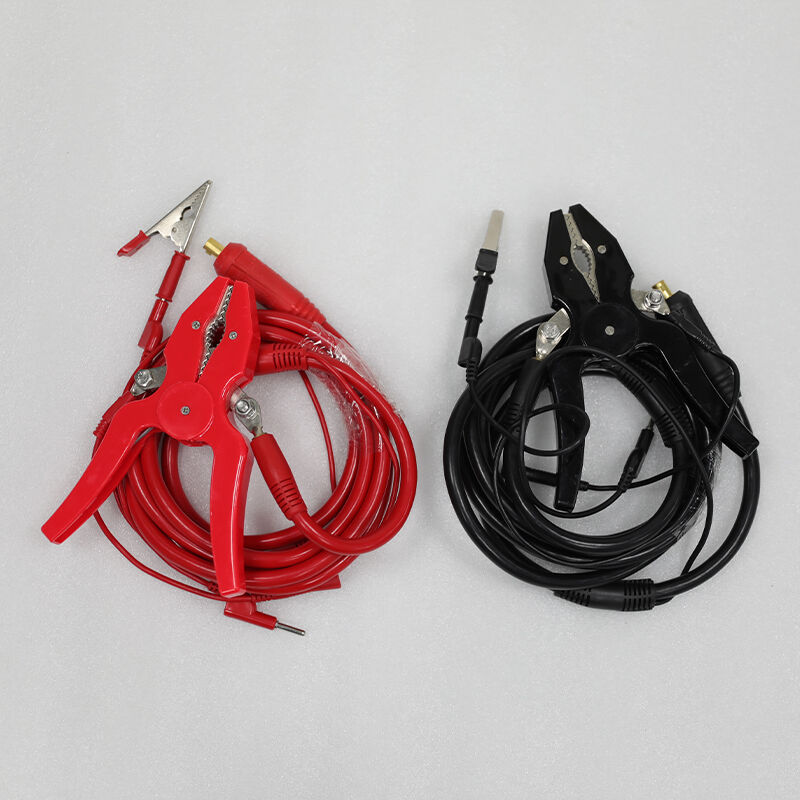

Dört Uçlu Bağlantı ile Kablo Hatası Ortadan Kalkar
Kelvin yöntemi, kablo direnci etkisini ortadan kaldırır → 20 m uzunluğundaki test kablolarıyla bile ölçümler kararlı ve tekrarlanabilirdir
SSS
Soru: Pil tek şarjla ne kadar süre dayanır?
A: Dahili 12,6 V/7,5 Ah lityum pil, ≥6 saat süreklilikli çalışma süresi sağlar ve ≥100 testi şarj başına gerçekleştirir normal kullanım koşullarında. Test sırasında şarj edilmesini destekler; bu nedenle pil seviyesi düşük olsa bile cihazı kullanabilirsiniz.
S: Çok düşük dirençleri (≤1 μΩ) ölçebilir mi?
Y: Evet. 0,01 μΩ çözünürlük ile ve 100 A akımında, doğru şekilde ölçer 0,1–1 μΩ düşük gerilimli anahtarlama donanımı ve kablo bağlantı noktalarındaki temas direnci.
