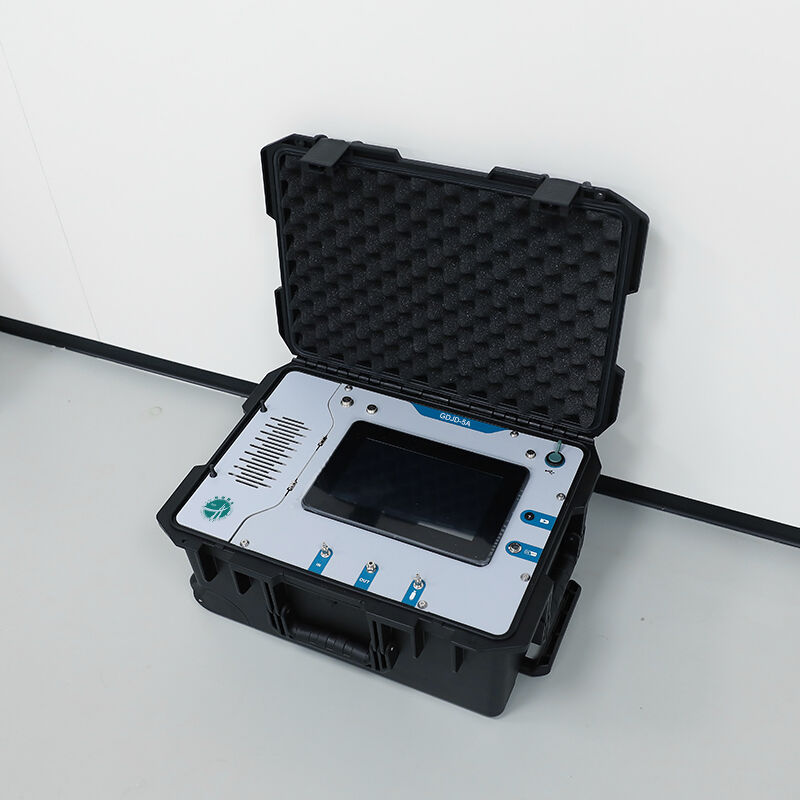

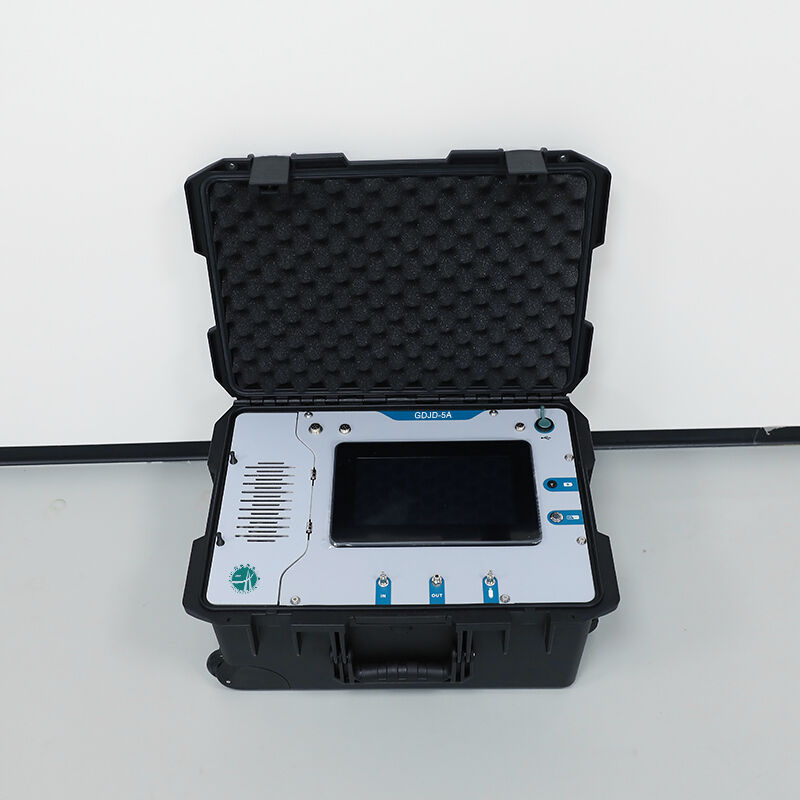

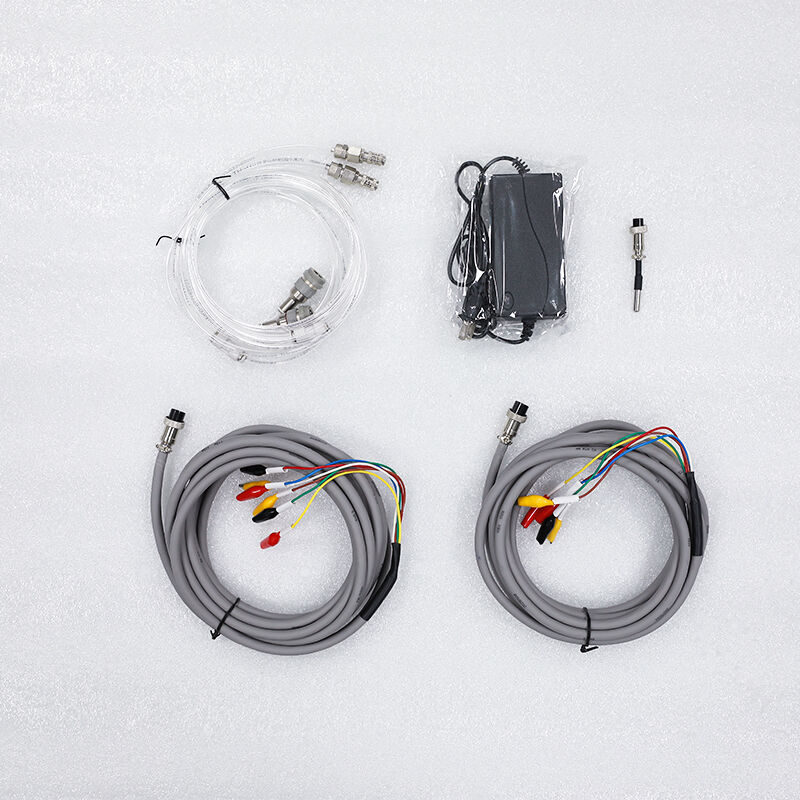

GDJD-5A SF6 Gaz Yoğunluk Rölesi Kalibratörü
GDJD-5A Dijital Akıllı SF6 Gaz Yoğunluk Rölesi Kalibratörü, ARM+DSP Çift Çekirdekli Mimarili, %0,2 Yüksek Doğruluklu, Montajlı Halde Alan Kalibrasyonu, Otomatik Sıcaklık Düzeltmesi ile SF6 Devre Kesiciler, GIS ve Trafo Yoğunluk Röleleri Testi İçin.
- Açıklama
- Özellikler
- Uygulamalar
- Avantajlar
- SSS
- Önerilen Ürünler
Açıklama
The GDJD-5A bir profesyonel sınıf, tam otomatik taşınabilir SF6 gaz yoğunluk rölesi kalibratörü güç sistemlerindeki SF6 gaz yoğunluk röleleri, yoğunluk göstergeleri ve basınç göstergelerinin test edilmesi ve kalibre edilmesi amacıyla özel olarak tasarlanmıştır tamamen uyumludur DL/T 259-2023 , JB/T 10889-2008 ve IEC 60480-2004 standartlarına uygun olarak, yüksek hassasiyetli ithal basınç ve sıcaklık sensörleri kullanılarak doğru ve güvenilir ölçüm sonuçları sağlanmaktadır.
Cihazın özgün bir yapısı vardır sağda kalibrasyon tasarımı yoğunluk rölelerinin sökülmeden veya SF6 gazının geri kazanılmadan test edilmesine olanak tanır; bu da test verimliliğini ve güvenliğini büyük ölçüde artırır. Yenilikçi ARM+DSP çift çekirdekli mimarisi yüksek hızlı veri toplama ve gerçek zamanlı sinyal işleme imkânı sağlar. Tek tuşla otomatik test fonksiyonu ile alarm eylem değeri, alarm dönüş değeri, kilitleme eylem değeri ve kilitleme dönüş değeri testlerini sırayla tamamlayabilir; ölçülen basıncı otomatik olarak 20℃’deki standart değere dönüştürebilir ve test sonuçlarının uygun olup olmadığını akıllıca değerlendirebilir.
Özellikler
| Parametre | Özelliği |
|---|---|
| Sistem parametreleri | |
| Uyum standardı | DL/T 259-2023, JB/T 10889-2008, IEC 60480-2004, GB/T 22065-2008 |
| Kontrol Mimarisi | ARM + DSP çift çekirdekli |
| İşletim Sistemi | Gömülü gerçek zamanlı işletim sistemi |
| Görüntüleme | 5,7 inç 640×480 renkli dokunmatik ekran |
| Veri Depolama | 1000 grup test sonucu |
| Veri Dışa Aktarma | USB 2.0 (Excel formatı) |
| Basınç Ölçümü | |
| Basınç aralığı | -0,1 MPa ~ 1,0 MPa |
| Doğruluk | ±0,2% FS |
| Çözünürlük | 0,0001 MPa |
| Basınç modu | Bağıl basınç, mutlak basınç |
| Sıcaklık ölçümü | |
| Sıcaklık aralığı | -40℃ ~ +80℃ |
| Doğruluk | ±0.5℃ |
| Çözünürlük | 0.1℃ |
| Test İşlevleri | |
| Test maddeleri | Alarm eylem değeri, alarm dönüş değeri, kilitleme eylem değeri, kilitleme dönüş değeri |
| Otomatik sıcaklık kompanzasyonu | Evet (20 ℃ standart basınç dönüştürmesi) |
| Akıllı Karar Verme | Evet (uygun/uygunsuz) |
| Yazıcı | |
| Tip | Yüksek hızlı termal yazıcı |
| Kağıt Genişliği | 58 mm |
| Güç Kaynağı | |
| Harici güç | AC 220 V ± %10, 50 Hz |
| Dahili Batarya | Lityum-iyon pil, 11,1 V / 8000 mAh |
| Batarya ömrü | ≥6 saat süreklilikli çalışma |
| Şarj süresi | ~3 saat (tam şarj) |
| Fiziksel parametreler | |
| Boyutlar | 320×240×150 mm (U×G×Y) |
| Ağırlık | ~5 kg (pil dahil) |
| Kasa | Dayanıklı mühendislik plastiği |
| Koruma derecesi | IP54 |
| Çalışma sıcaklığı | -10℃ ~ +50℃ |
| Depolama Sıcaklığı | -20°C ~ +60°C |
| Nem | ≤ %90 Bağıl Nem (yoğuşmasız) |
Uygulamalar
Temel Test Nesneleri
- SF6 gaz yoğunluk röleleri : SF6 devre kesicileri, GIS’ler, transformatörler ve anahtarlama donanımları için yay tüplü, membranlı ve kapasitif tip yoğunluk röleleri
- Yoğunluk göstergeleri : Sıcaklık kompanzasyonlu SF6 gaz yoğunluk göstergeleri
- Basınç göstergeleri : SF6 ekipmanları için standart basınç göstergeleri ve hassas basınç göstergeleri
Tipik Kullanım Senaryoları
- Enerji şirketleri : Trafo merkezlerinde önleyici bakım, SF6 ekipmanlarının düzenli muayenesi, arıza giderme
- Enerji mühendisliği şirketleri : SF6 ekipmanlarının montajı ve devreye alınması, inşaat kalitesi kabulü
- SF6 ekipmanı üreticileri fabrika kalite kontrolü, tip testleri, satış sonrası hizmetler
- Bağımsız üçüncü parti test kurumları : SF6 ekipmanı performans testleri, kalite tahkimi
- Endüstriyel işletmeler : İç SF6 ekipmanı testleri ve bakımı
Avantajlar
En son uluslararası standartlara uyum
DL/T 259-2023 Çin Elektrik Endüstrisi Standardı ve IEC 60480 uluslararası standardını tam olarak karşılar → test sonuçları dünya çapında enerji sistemleri tarafından kabul edilir
Sektörde Öncü %0,2 Ölçüm Doğruluğu
Yüksek hassasiyetli ithal sensörler ve dijital sinyal işleme teknolojisi → yoğunluk rölesi test sonuçlarının güvenilirliğini ve SF6 ekipmanının işletme güvenliğini sağlar
Benzersiz Sahada Kalibrasyon Teknolojisi
Sökülmeden, kesintisiz, gaz geri kazanımı yapılmadan → test süresini %80 oranında azaltır ve ekipmanın sökülmesiyle ilişkili güvenlik risklerini ortadan kaldırır
Tek Tıkla Tam Otomatik İşlem
Tüm test maddelerini otomatik olarak tamamlar ve raporlar oluşturur → operatör beceri gereksinimlerini azaltır ve insan kaynaklı hataları ortadan kaldırır
SF6 Gazı Sızıntısı Yok
Kapalı döngülü test sistemi, neredeyse hiç gaz tüketimi yok → çevre dostudur ve test maliyetini azaltır
SSS
Q: Parçaların sökülmeden sahada kalibre edilmesinin geleneksel yöntemlere kıyasla avantajı nedir?
A:
- Güvenlik : Yüksek gerilim ekipmanlarının sökülmesine gerek yoktur; elektrik çarpması ve SF6 gazı sızıntısı riski ortadan kalkar
- Verimlilik : Her röle için test süresini 2–3 saatten 10–15 dakikaya düşürür
- Maliyet : SF6 gazı geri kazanım ekipmanı ve profesyonel sökme araçlarına gerek yoktur
- Güvenilirlik : Röleyi gerçek işletme durumunda test eder; sökme ve taşıma nedeniyle meydana gelen performans değişikliklerinden kaçınır
S: Kalibrasyon sırasında kaç mL SF6 gazı tüketilir?
Y: Cihaz, kapalı döngülü bir test sistemi kullanır ve her testte 50 mL’den az gaz tüketimi sağlar , bu da neredeyse ihmal edilebilir düzeydedir. Kalibrasyondan sonra SF6 gazı tamamlama ihtiyacı yoktur ve ekipmanın iç basıncı üzerinde hiçbir etkisi yoktur.
S: Hem bağıl basınç hem de mutlak basınç yoğunluk rölelerini test edebilir mi?
Y: Evet. GDJD-5A, hem bağıl basınç hem de mutlak basınç ölçüm modlarını destekler ve günümüzde güç sistemlerinde kullanılan tüm SF6 yoğunluk rölelerini test edebilir.
