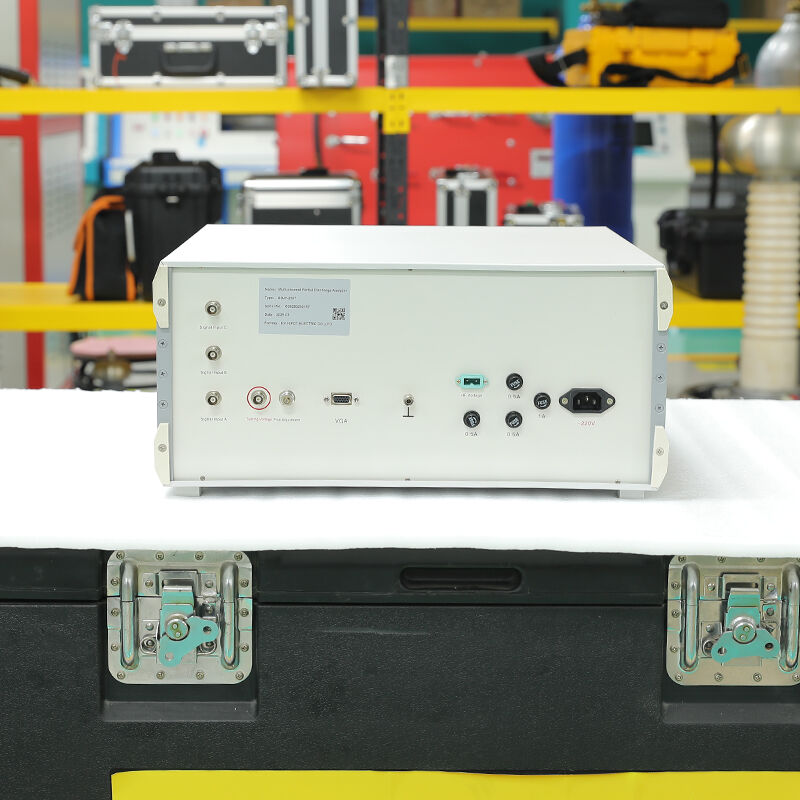

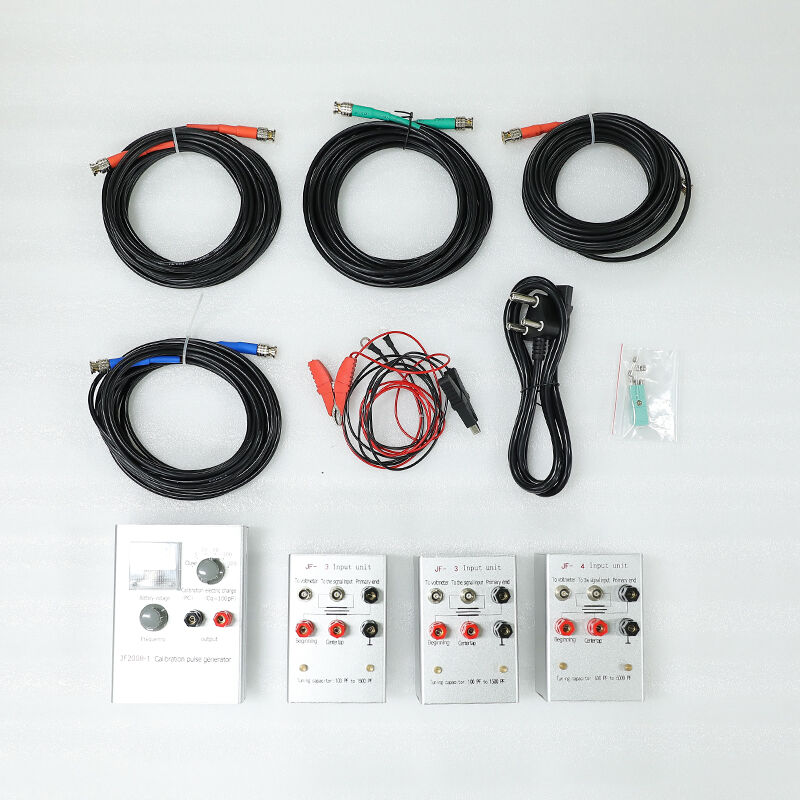

GDJF-2008 Üç Kanallı Dijital Kısmi Deşarj Dedektörü
GDJF-2008 Dijital Akıllı 3 Kanallı Kısmi Deşarj Dedektörü, Sadece AC Modlu, 3 Kanallı Eşzamanlı Veri Toplama, 100 MHz Örnekleme Hızı, 0,1 pC Hassasiyet, TDOA ile Arıza Yer Belirleme Özelliği ve Profesyonel Kısmi Deşarj Analiz Yazılımıyla Donatılmış; Transformatör Üzerindeki Üç Fazlı ve GIS’teki Çok Odalı Eşzamanlı Testler İçin.
- Açıklama
- Özellikler
- Uygulamalar
- Avantajlar
- SSS
- Önerilen Ürünler
Açıklama
The GDJF-2008 bir yüksek verimli, IEC 60270 uyumlu üç kanallı dijital kısmi deşarj dedektörü hem laboratuvar hem de saha ortamlarında alternatif akım yüksek gerilimli elektrik ekipmanlarının senkron çok noktalı kısmi deşarj ölçümü için özel olarak tasarlanmıştır tamamen uyumludur IEC 60270:2015 , GB/T 7354-2018 ve DL/T 848.1-2016 standartlarına uygun olarak, üç kanallı senkron veri toplama ve gerçek zamanlı sinyal işleme sağlamak üzere gelişmiş 12 bitlik yüksek hızlı ADC + FPGA donanım hızlandırma mimarisini kullanan cihaz
Sistem, buhar-sıvı temasını ve ayırma verimini en üstüne çıkarmak için saf AC için optimize edilmiş tasarım 50~400 Hz aralığında geniş bir test güç frekansı ile hem güç frekansı hem de üç kat frekans testlerini destekler. Sektörde lider 0,1 pC algılama hassasiyeti ve >80 dB dinamik aralık ile çok zayıf kısmi deşarj sinyallerini yakalayabilirken, güçlü deşarj sinyallerini doyuma uğratmadan doğru şekilde ölçebilir. Özgün 3 kanallı eşzamanlı veri toplama özelliği trafo üç faz sargıları veya GIS üç gaz odası gibi üç bağımsız noktayı aynı anda ölçmeye olanak tanır ve bu da 2 kanallı modellere kıyasla test verimliliğini %50 artırır. Ayrıca TDOA (Varış Zamanı Farkı) arıza lokalizasyon teknolojisini kablolar ve GIS ekipmanlarında kısmi deşarj kaynaklarının doğru konumlandırılmasını sağlar. Ayrıca 9 standart frekans bandı kombinasyonuyla ve çoklu dijital anti-gürültü teknolojileri sayesinde, çeşitli saha kaynaklı gürültüleri etkili bir şekilde bastırabilir ve güvenilir ölçüm sonuçları sağlayabilir. Profesyonel PD analiz yazılımı, PRPD, PRPS, 3B haritalar ve trend grafikleri gibi kapsamlı veri analizi işlevlerini sunar; otomatik deşarj türü tanımlaması ve ciddiyet değerlendirmesini destekler. Taşınabilir mühendislik şasis tasarımı ve entegre 12 inç endüstriyel dokunmatik ekran ile laboratuvar ortamında toplu tip testlerin yanı sıra sahada kabul testleri için de uygundur. İdealdir trafo üç fazlı kısmi deşarj testleri, GIS çok bölmeli eşzamanlı tespit, kablo arıza lokalizasyonu, fabrika çıkışında toplu kontrol testleri ve temel üçüncü taraf tahkim testleri için güç transformatörleri, GIS’ler, yüksek gerilim kabloları, ölçü transformatörleri, aşırı gerilim sınırlayıcılar ve diğer AC yüksek gerilim ekipmanları için.
Özellikler
| Parametre | Özelliği |
|---|---|
| Sistem parametreleri | |
| Uyum standardı | IEC 60270:2015, GB/T 7354-2018, DL/T 848.1-2016 |
| Çalışma Modu | Yalnızca AC (50~400 Hz test frekansı) |
| Eşzamanlı Kanallar | 3 bağımsız kanal (4/6 kanal isteğe bağlı) |
| Örnekleme Hızı | kanal başına 100 MS/s |
| Çözünürlük | 12 bit |
| Tespit Hassasiyeti | 0,1 pC (sistem arka plan gürültüsü < 0,05 pC) |
| Ölçüm Aralığı | 0,1 pC ~ 10000 nC |
| Dinamik aralık | > 80 dB |
| Test Sığası Aralığı | 6 pF ~ 250 μF |
| Arıza Yerinin Tespiti | Varış Zamanı Farkı (TDOA) (kablolar ve GIS) |
| Donanım Mimarisi | FPGA + DSP çift çekirdekli işlem |
| Frekans Bantları | |
| Standart Frekans Bantları | 9 önceden ayarlanmış kombinasyon (10 kHz–1 MHz) |
| Özelleştirilebilir Frekans Bantları | 10 kHz–1 MHz arası keyfi kombinasyon |
| Girişim Karşıtı Teknolojiler | |
| Zaman Bölgesi Pencereleme | Evet |
| Frekans Bölgesi Filtreleme | Evet |
| Darbe Şekli Tanıma | Evet |
| Faz Kaydırmalı Girişim Bastırma | Evet |
| Arka Plan Gürültüsü Çıkarma | Evet |
| Gösterim ve İşletim | |
| Görüntüleme | 12 inç yüksek çözünürlüklü endüstriyel dokunmatik ekran |
| İşlem Modları | Dokunmatik ekran + fiziksel tuşlar |
| Dil Desteği | Çince/İngilizce ikili dil |
| Yazılım işlevleri | |
| Harita Görüntüleme | PRPD, PRPS, dalga formu (elips/sinüs/doğrusal), spektrum, darbe sayısı, trend, 3B harita |
| Deşarj Türü Tanımlama | Evet (otomatik) |
| Şiddet Değerlendirmesi | Evet (otomatik) |
| Arıza Yerinin Tespiti | Evet (kablolar ve GIS için TDOA) |
| Rapor Oluşturma | Otomatik Word/PDF raporu oluşturma |
| VERİ YÖNETİMİ | Depolama, sorgulama, karşılaştırma, dışa aktarma |
| Uzaktan kontrol | Evet (LAN aracılığıyla) |
| Genel parametreler | |
| Güç Kaynağı | AC 220 V ± %10, 45~65 Hz |
| Güç Tüketimi | < 550 W |
| Boyutlar | 580 × 360 × 320 mm (U × G × Y) |
| Ağırlık | ~16 kg (ana ünite) |
| Kasa | Dayanıklı alüminyum alaşımlı mühendislik şasisi |
| Çalışma sıcaklığı | -10℃ ~ +50℃ |
| Çalışma nem oranı | ≤%95 RH (Yoğuşmasız) |
| Rakım | ≤ 3000m |
Uygulamalar
Temel Test Nesneleri
- Güç transformatörleri : 10 kV~500 kV yağlı ve kuru tip güç transformatörleri (üç fazlı senkron test)
- GIS ekipmanı : 110 kV~500 kV GIS ve HGIS gazla yalıtılmış kesiciler (çok bölmeli senkron test)
- Yüksek gerilim kabloları : 10 kV~220 kV XLPE güç kabloları, kablo uçları ve ekler (TDOA arıza konumlandırma)
- Alet Transformatorları : 10 kV~220 kV akım transformatörleri (CT) ve gerilim transformatörleri (VT)
- Şimşek Akımı Sürücüleri : 10 kV~220 kV çinko oksit aşırı gerilim sınırlayıcılar
- Diğer Ekipmanlar : Kondansatörler, reaktörler, izolatörler, yüksek gerilim anahtarları
Tipik Kullanım Senaryoları
- Elektrikli ekipman üreticileri : Toplu rutin tip testleri ve sevkiyattan önceki kalite kontrolü
- Transformatör üreticileri : Üretim ve teslimat sırasında üç fazlı kısmi deşarj testleri
- GIS üreticileri : Çok odalı eşzamanlı tespit ve kabul testleri
- Bağımsız üçüncü parti test kurumları : Temel hakemlik testleri ve uygunluk sertifikasyonu
- Enerji şirketleri : Yüksek gerilim ekipmanı kabul testleri ve arıza teşhisi
- Enerji mühendisliği şirketleri : Şebeke inşaatı ve yenileme projeleri kabulü
Avantajlar
Uluslararası Tahkim Standartlarına Uygunluk
IEC 60270:2015 standardını tam olarak karşılar; test sonuçları küresel düzeyde tanınır ve yasal geçerliliğe sahiptir → kalite anlaşmazlıklarında temel hakemlik kaynağı olarak kullanılabilir
Sektörün öncü 3 kanallı eşzamanlı veri toplama teknolojisi
Üç bağımsız noktayı aynı anda ölçer; tekrarlanan testlere gerek kalmaz → test verimliliğini %50 artırır; seri üretim tesislerindeki muayeneler için idealdir
Benzersiz TDOA Arıza Yer Belirleme Teknolojisi
Kablolar ve GIS ekipmanlarında kısmi deşarj kaynaklarını doğrudan konumlandırır → arıza yer belirleme süresini günlerden saatlere indirir
Yüksek Maliyet-Etkin Saf AC Tasarımı
AC ekipman testleri için optimize edilmiştir; gereksiz DC fonksiyonları yoktur → 2 kanallı modellerden yalnızca %20 daha yüksek bir fiyata 3 kanallı özellik sunar
Sektörde Öncü Tespit Performansı
0,1 pC ultra yüksek hassasiyet ve >80 dB geniş dinamik aralık → aşırı zayıf kısmi deşarj sinyallerini yakalar ve aynı zamanda güçlü deşarj sinyallerini doğrudan ölçer
SSS
Soru: Cihaz, transformatörün üç fazlı kısmi deşarj testlerini aynı anda gerçekleştirebilir mi?
Cevap: Evet. GDJF-2008’in 3 kanallı eşzamanlı veri toplama fonksiyonu, üç fazlı sargıların yüksek gerilim tarafından gelen kısmi deşarj sinyallerinin aynı anda ölçülmesine olanak tanır. Bu, her fazın ayrı ayrı tekrarlanan testlerine gerek kalmadan test süresini üçte ikisi oranında azaltır ve üretim verimliliğini önemli ölçüde artırır.
Soru: Kablolarda ve GIS sistemlerinde TDOA (Zaman Farkı ile Arıza Yer Belirleme) yöntemiyle arıza yer tespitini destekler mi?
Cevap: Evet. Kablo veya GIS barasında farklı konumlara üç adet sensör yerleştirilerek ve 3 kanallı eşzamanlı veri toplama fonksiyonu kullanılarak GDJF-2008, kısmi deşarj sinyallerinin her bir sensöre ulaşma zaman farkına göre arıza konumunu doğrudan hesaplayabilir; konum belirleme doğruluğu ≤1 m’dir.
