Açıklama

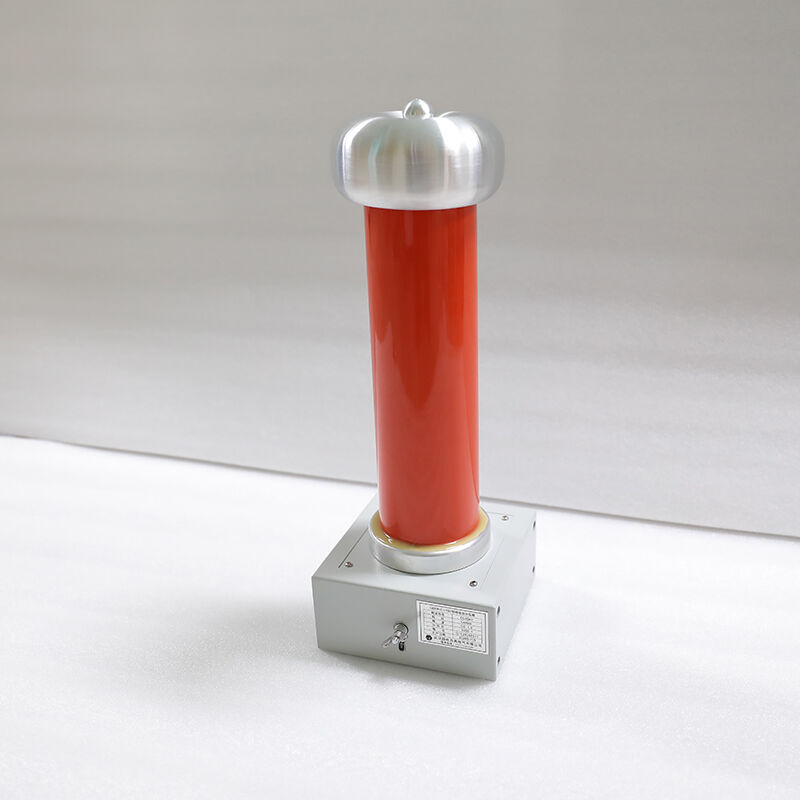

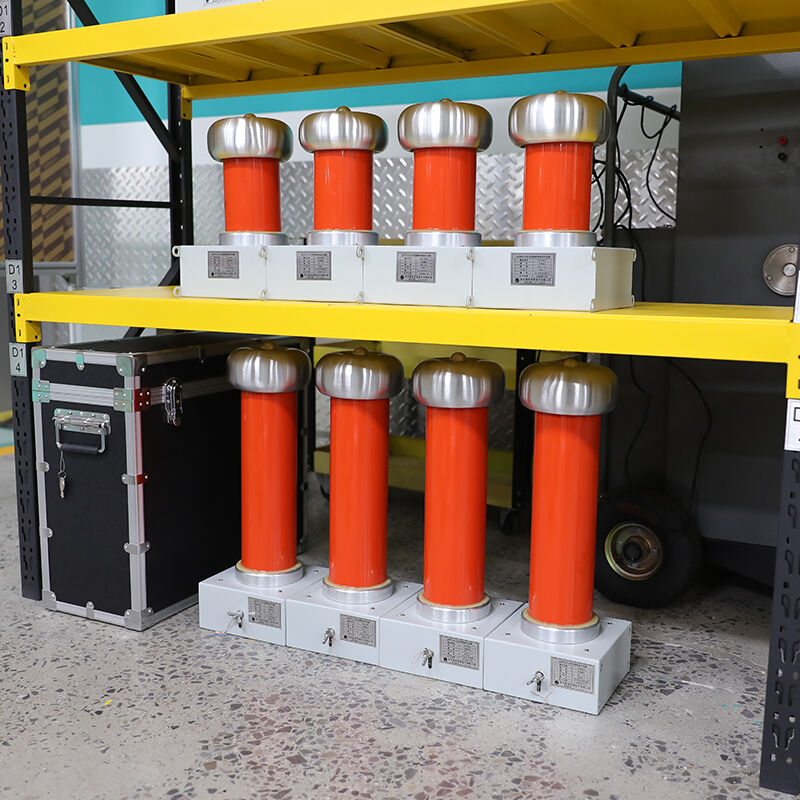

GDFR-C1-100, enerji dağıtım şirketleri, trafo merkezleri ve elektrikli ekipman üreticileri için AC ve DC yüksek gerilimlerin sahada ölçülmesi ve kalibre edilmesi amacıyla tasarlanmış, çok yönlü ve yüksek hassasiyetli bir AC/DC çift amaçlı yüksek gerilim bölücüsüdür. Ürün, DL/T 846.1-2016 ve GB/T 16927.2-2013 standartlarına tam olarak uymakta olup, sızıntı akımını ve elektromanyetik girişimi en aza indirmek için dengeli eşpotansiyel ekranlama yapısı ile tamamen kapalı epoksi cam elyaf yalıtım silindiri kullanmaktadır; bu da zorlu saha koşullarında kararlı ve doğru ölçümler sağlar.
Sistem, hafif bir yüksek gerilim bölücü ünitesi ve taşınabilir dijital gösterge ölçerinden oluşur; standart voltaj bölme oranı 1000:1'dir (10000:1 isteğe bağlıdır; özel oranlar da sağlanabilir). Sistem, DC yüksek gerilim ölçümünü (DC yüksek gerilim jeneratörlerinin kalibre edilmesi için) ve güç frekanslı AC yüksek gerilim ölçümünü (AC dayanım gerilimi testleri için) destekler. Küçük boyutlu ve taşınabilir tasarımı ile toplam ağırlığı 9,5 kg olan bu sistem, 10 kV–110 kV güç kabloları, transformatörler, ayırıcılar ve çinko oksit aşırı gerilim sınırlayıcıları (MOA) gibi cihazların saha koşullarında test edilmesi için idealdir.
Özellikler
|
Parametre |
Özelliği |
|
Adlık voltaj |
100 kV AC (Etkin Değer) / 100 kV DC (Tepe Değeri) |
|
Giriş Empedansı |
1280 MΩ |
|
Yüksek Gerilim Kolu Kapasitansı |
250 pF ±%2 |
|
Standart Voltaj Bölme Oranı |
1000:1 (10000:1 isteğe bağlı) |
|
AC Frekans Aralığı |
30 Hz–300 Hz |
|
Ölçüm doğruluğu |
Temel: DC ±%1,0 / AC ±%1,5; G: DC ±%0,5 / AC ±%1,0; H: DC ±%0,5 / AC ±%0,5 |
|
Yıllık Oran Kararlılığı |
≤±0.5% |
|
Sıcaklık katsayısı |
≤50 ppm/°C |
|
Doğrusallık hatası |
≤±0.5% |
|
Görüntüleme |
4 haneli dijital LCD (RMS/tepe) |
|

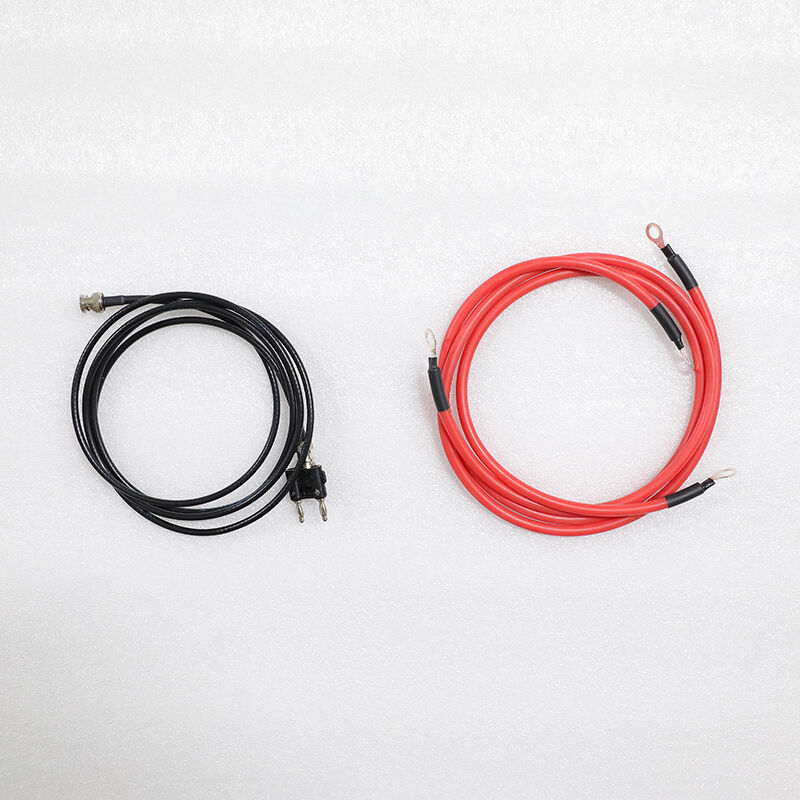

Bağlantı |
4 m BNC ekranlı kablo |
|
Güç Kaynağı (Gösterge Ölçer) |
AC 220 V ± %10, 50 Hz (pil isteğe bağlı) |
|
Çalışma sıcaklığı |
0 °C ~ +45 °C; Nem ≤ %85 RH (yoğuşmasız) |
|
Rakım |
≤ 1500 m (özelleştirilebilir) |
|
Boyutlar (mm) |
Bölücü ünite: Φ195 × 960; Gösterge ölçer: 220 × 235 × 80 |
|
Ağırlık |
Bölücü ünite: ~9,5 kg; Gösterge ölçer: ~1,5 kg |
|
Uyumluluk |
DL/T 846.1-2016, GB/T 16927.2-2013, IEC 60060-1, IEC 61010-1 CAT III 1000 V |
Uygulamalar
Temel Test Nesneleri
- DC yüksek gerilim jeneratörleri: çıkış gerilimi doğruluğunun kalibrasyonu
- Güç frekansı AC dayanım test sistemleri: gerilim ölçümü
- Çinko oksit paratonerler (MOA): DC referans gerilimi ve AC artı gerilimi testi
- Güç kabloları: 10 kV–110 kV AC/DC dayanım gerilimi testi
- Transformatörler ve ayırıcılar: AC dayanım gerilimi testi
- İzolatörler ve izolatörlü geçişler: frekanslı güç kaynaklı atlama gerilimi testi
Tipik Kullanım Senaryoları
- Sahada trafo merkezi testleri: ekipman bakımı sırasında AC/DC yüksek gerilim ölçümü
- Üretim kalite kontrolü: yüksek gerilimli ekipmanların üretim hattı testi
- Laboratuvar kalibrasyonu: yüksek gerilim ölçüm aletlerinin izlenebilir kalibrasyonu
- Devreye alma: yeni ekipmanın işletmeye alınmadan önce yalıtım doğrulaması
- Uyumluluk denetimi: enerji sektörü ve ulusal metroloji standartlarını karşılar
Avantajlar
AC/DC Çift Amaçlı Tasarım
AC ve DC yüksek gerilim ölçümü için tek bir cihaz → ekipman yatırımını azaltır ve test verimliliğini artırır
Dengeli Eşpotansiyel Ekranlama
Kaçak akımı ve EMI'yi ortadan kaldırır → zorlu trafo merkezi ortamlarında doğru okumalar
±0,5% Yüksek Doğruluk ve Uzun Vadeli Kararlılık
Güvenilir ölçüm sonuçları → test verilerinin geçerliliğini ve yönetmeliklere uygunluğu sağlar
Aşırı Taşınabilir Bölünmüş Tasarım
9,5 kg’lik bölücü ünite + 1,5 kg’lik gösterge ölçer → tek kişiyle çalışma ve kolay taşınabilirlik
Tamamen Kapalı İzolasyon Yapısı
Poliüretan köpük doldurma → nem direnci, korona direnci ve uzun kullanım ömrü
SSS
Soru: Hem AC hem de DC yüksek gerilimleri ölçebilir mi?
Cevap: Evet. Bu, hem DC yüksek gerilim jeneratörünün kalibrasyonu hem de güç frekanslı AC dayanım testleri için uygun olan çift amaçlı bir AC/DC bölücüdür.
Soru: Hangi doğruluk seviyeleri mevcuttur?
Cevap: Üç seçenek: Temel (DC ±1,0%/AC ±1,5%), G (DC ±0,5%/AC ±1,0%) ve H (DC ±0,5%/AC ±0,5%).
S: Bölme ünitesi ne kadar ağırdır?
Y: Sadece ~9,5 kg'dır; tek kişi tarafından kullanılması ve taşınması için hafiftir.
S: Sahada trafo merkezi testleri için uygun mudur?
Y: Evet. Eşpotansiyel kalkanlama, güçlü elektromanyetik ortamlarda güvenilir ölçümler sağlar.
