Açıklama

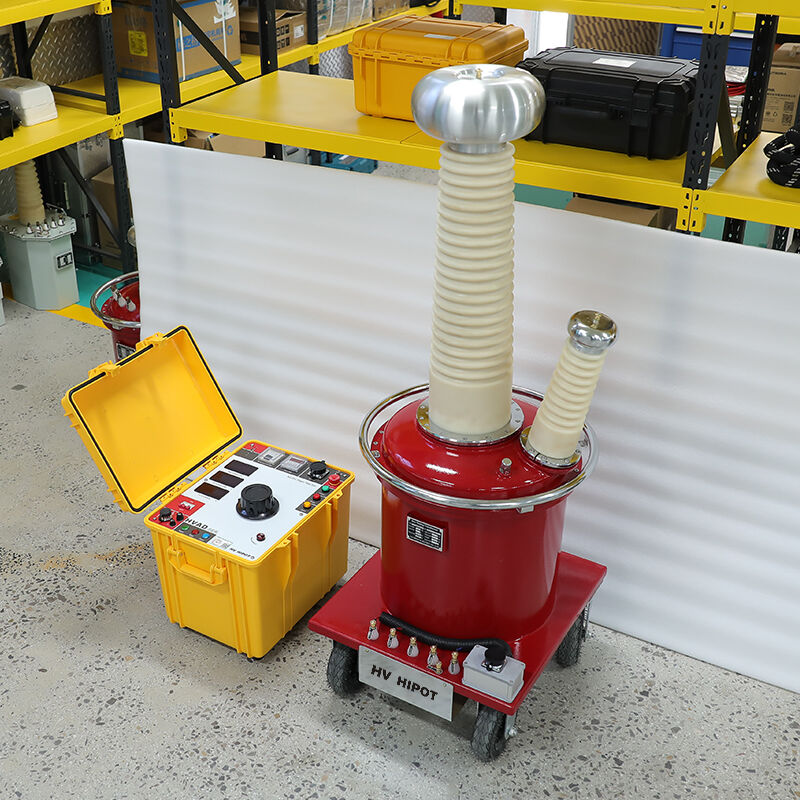

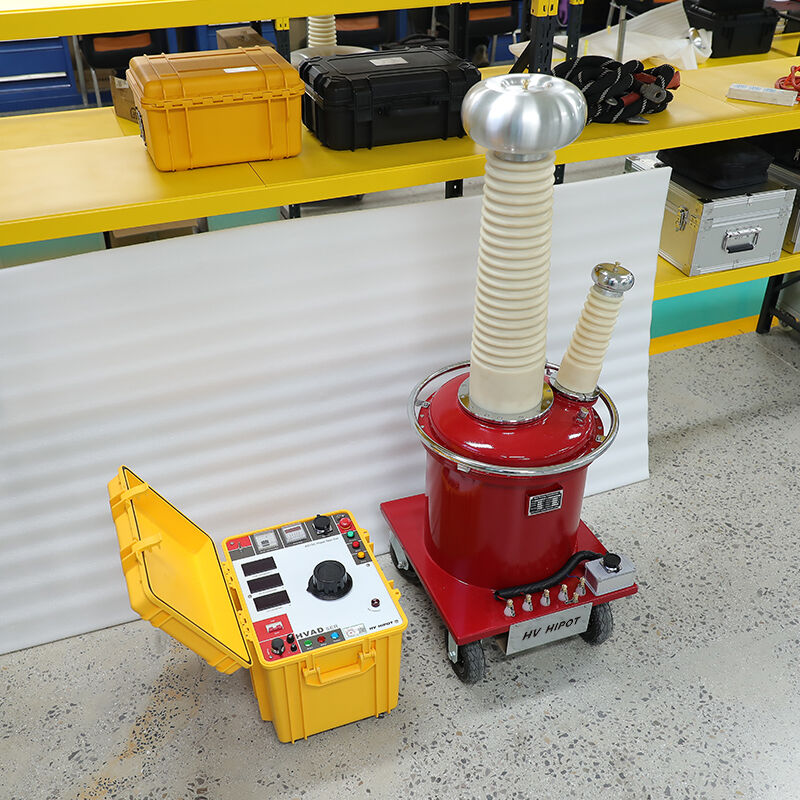

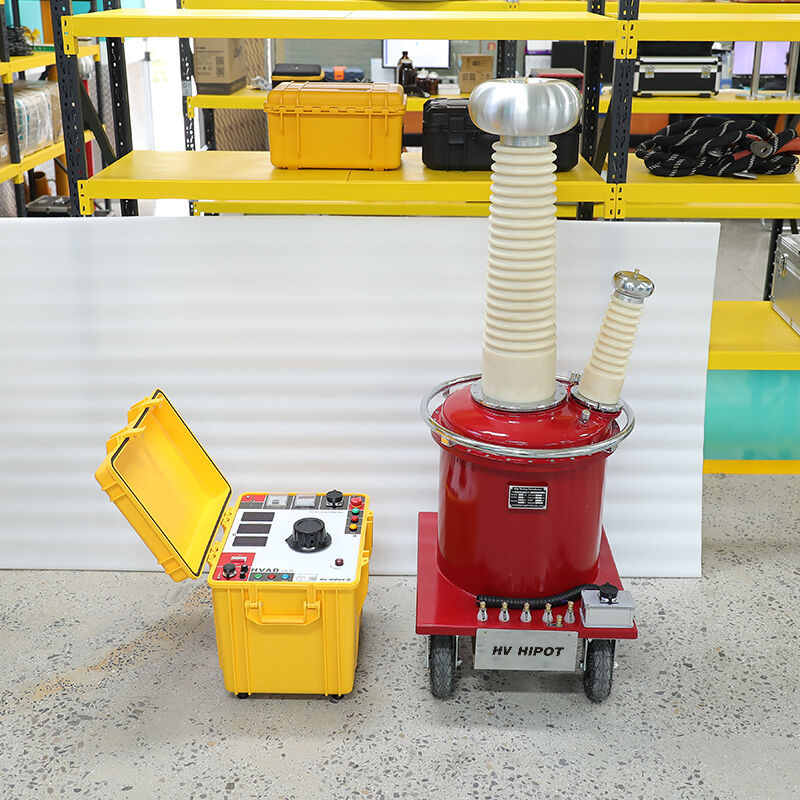

GDYD-137D, güç frekansı dayanım gerilimi test sistemleri için tasarlanmış, profesyonel ve taşınabilir bir dijital manuel kontrol kutusudur; test transformatörleri için hassas gerilim ayarı, gerçek zamanlı ölçüm ve kapsamlı güvenlik koruması sağlar. Cihaz, DL/T 848.2-2004 ve DL/T 474.4-2006 standartlarına tam olarak uymakta olup, yüksek hassasiyetli dijital ölçüm teknolojisi ile endüstriyel sınıf bileşenler kullanılarak zorlu saha koşullarında kararlı performans ve güvenilir çalışma sunar.
4 adet yüksek parlaklıkta, 4 haneli dijital LED ölçüm cihazıyla donatılmıştır; bu cihazlar, güçlü güneş ışığı altında bile net okunabilen şekilde yüksek gerilim tarafı gerilimi, yüksek gerilim tarafı akımı, düşük gerilim tarafı akımı ve test süresini aynı anda gösterir. Düzgün elle ayarlanabilen gerilim regülasyonu, 1 saniye–99 saat arası ayarlanabilir zamanlama fonksiyonu ile sıfır başlangıç, aşırı akım, delinme ve acil duruş gibi kapsamlı güvenlik korumalarına sahiptir; bu özellikler operatörlerin ve test örneklerinin maksimum güvenliğini sağlar. Sağlam alüminyum alaşım taşıma çantası içinde yer alır ve tüm türde test transformatörleriyle (yağlı, kuru, SF6) uyumludur; güç kabloları, transformatörler, kesici ekipmanlar ve izolatörler için saha kurulumu, periyodik bakım ve fabrika kalite kontrolüne idealdir.
Özellikler
|
Parametre |
Özelliği |
|
Giriş Gücü |
Tek fazlı AC220V±%10, 50 Hz |
|
Nominal kapasite |
7KVA |
|
Çıkış Gerilimi |
0–250 V AC (doğrusal ayarlanabilir, sıfır başlangıç) |
|
Adlık çıkış akımı |
35a |
|
Uyumlu Transformatör Kapasitesi |
5 kVA–20 kVA |
|
Gerilim Oranı Ayarı |
100:1 ila 1000:1 (kullanıcı tarafından ayarlanabilir) |
|
Görüntüleme |
4 bağımsız, 4 haneli dijital LED ölçüm cihazı |
|
Ölçülen Parametreler |
Yüksek gerilim gerilimi (0–140 kV), yüksek gerilim akımı (0–50 mA), düşük gerilim akımı (0–35 A), süre (1 s–99 saat) |
|
Ölçüm doğruluğu |
Gerilim ±%1,5 F.S.; Akım ±%2,5 F.S. |
|
Zamanlama aralığı |
1 s–99 saat ayarlanabilir; sesli ve görsel alarm |
|
Koruma fonksiyonları |
Sıfır başlangıç, aşırı akım (ayarlanabilir: %10–%110), arıza, acil durdurma |
|
Kasa Malzemesi |
Dayanıklı alüminyum alaşımlı taşıma çantası |
|
Boyutlar (mm) |
490×370×510 |
|
Ağırlık |
~39 kg |
|
Çalışma sıcaklığı |
–20 °C ~ +50 °C; Nem ≤ %85 RH (yoğuşmasız) |
|
Uyumluluk |
DL/T 848.2-2004, DL/T 474.4-2006, GB/T 16927.1-2011, IEC 60060-1, IEC 61010-1 CAT III 600 V |
Uygulamalar
Temel Uygulama Senaryoları
- Frekans dayanım gerilimi testi: test transformatör sistemleri için kontrol kutusu
- Sahada trafo merkezi testi: 10 kV–110 kV elektrik ekipmanlarının devreye alınması ve bakımı
- Fabrika kalite kontrolü: transformatörlerin, ayırıcıların ve kabloların üretim hattı testi
- Elektriksel güvenlik aracı testi: yalıtkan eldivenlerin, çizmelerin ve çubukların periyodik testi
- Araştırma ve geliştirme: yeni elektrik ürünlerinin laboratuvar ortamında yalıtım testi
Uyumlu Test Nesneleri (uyumlu test transformatörüyle birlikte)
- Güç kabloları: 10 kV–110 kV XLPE/PVC yalıtımlı kablolar
- Güç transformatörleri: 10 kV–110 kV dağıtım ve güç transformatörleri
- Anahtarlama donanımı ve GIS: 10 kV–110 kV vakum kesiciler, yük anahtarları, baralar
- Yalıtkanlar ve geçiş izolatörleri: yüksek gerilim yalıtkanları, transformatör geçiş izolatörleri
- Elektriksel güvenlik araçları: yalıtkan eldivenler, çizmeler, çubuklar, örtüler
Avantajlar
4 Kanallı Eşzamanlı Dijital Ekran
Net, yüksek parlaklıklı LED ölçüm cihazları; tüm test parametrelerinin gerçek zamanlı izlenmesi → okuma hatalarını ortadan kaldırır, test verimliliğini artırır
Kapsamlı güvenlik koruması
Çoklu koruma katmanları + sabit kablolama ile acil durdurma → operatörler ve pahalı test ekipmanları için maksimum güvenlik
Geniş Uyumluluk
Tüm tip test transformatörleriyle uyumlu (yağlı, kuru, SF6) → farklı test gereksinimleri için esneklik sağlar, ekipman yatırımlarını azaltır
Taşınabilir Alüminyum Alaşım Kasa
Dayanıklı, hafif tasarım; uzak saha konumlarında taşınması ve kullanılması kolay → sahada trafo merkezi testleri için ideal
Basit Manuel İşletim
Kullanışlı düğme ve buton kontrolleri; özel eğitim gerekmez → saha teknisyenleri için kullanımı kolay
Endüstriyel Sınıf Güvenilirlik
Yüksek kaliteli bileşenler ve sağlam yapı → uzun kullanım ömrü, zorlu ortamlarda kararlı performans
SSS
S: GDYD-137D tam bir test sistemi midir yoksa sadece bir kontrol kutusu mudur?
Y: Bu, bir test transformatörüyle birlikte kullanılmak üzere tasarlanmış bağımsız bir kontrol kutusu ünitesidir. 5 kVA–20 kVA kapasiteli tüm tip test transformatörleriyle (yağlı, kuru, SF6) uyumludur.
S: Hangi parametreleri gösterir?
A: Aynı anda yüksek gerilim tarafı gerilimi, yüksek gerilim tarafı akımı, düşük gerilim tarafı akımı ve test süresini 4 bağımsız dijital LED ölçer üzerinde görüntüler.
S: Farklı gerilim oranına sahip transformatörlerle kullanılabilir mi?
A: Evet. Gerilim oranı, kullanıcı tarafından 100:1 ile 1000:1 arası olarak ayarlanabilir; bu nedenle farklı gerilim seviyelerine sahip transformatörlerle uyumludur.
