GDTF-540 kVA/270 kV Değişken Frekanslı Seri Rezonans Test Seti
GDTF-540kVA/270kV Değişken Frekanslı Seri Rezonans Yüksek Gerilim Test Cihazı: Birleştirilebilir Kuru Tip Reaktörlerle donatılmıştır; frekans ayarı 30-300Hz aralığında yapılabilir, kalite faktörü Q≥30, tam güvenlik korumasına sahiptir; 10/35/110kV XLPE kablolar, GIS ve transformatörler için AC dayanım testlerine idealdir; IEC60060-1 ve DL/T849.6-2016 standartlarına uygundur.
- Açıklama
- Özellikler
- Uygulamalar
- Avantajlar
- SSS
- Önerilen Ürünler
Açıklama
GDTF-540kVA/270kV, küresel trafo merkezi kabul testleri ve önleyici bakım testleri için özel olarak geliştirilmiş, yüksek kapasiteli modüler bir değişken frekanslı seri rezonans dayanım gerilimi sistemidir. LC seri rezonans ilkesine dayanan bu sistem, çalışma frekansını 30 Hz ile 300 Hz aralığında ayarlayarak düşük giriş gücüyle yüksek test gerilimi üretir; bu da geleneksel yüksek gerilim test transformatörlerine kıyasla cihazın ağırlığını önemli ölçüde azaltır.

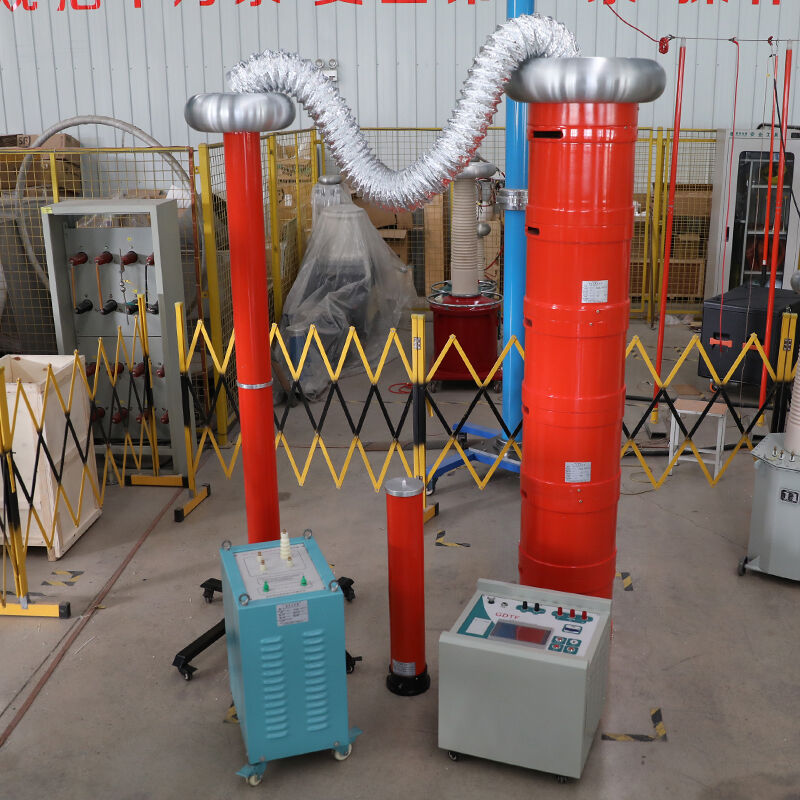

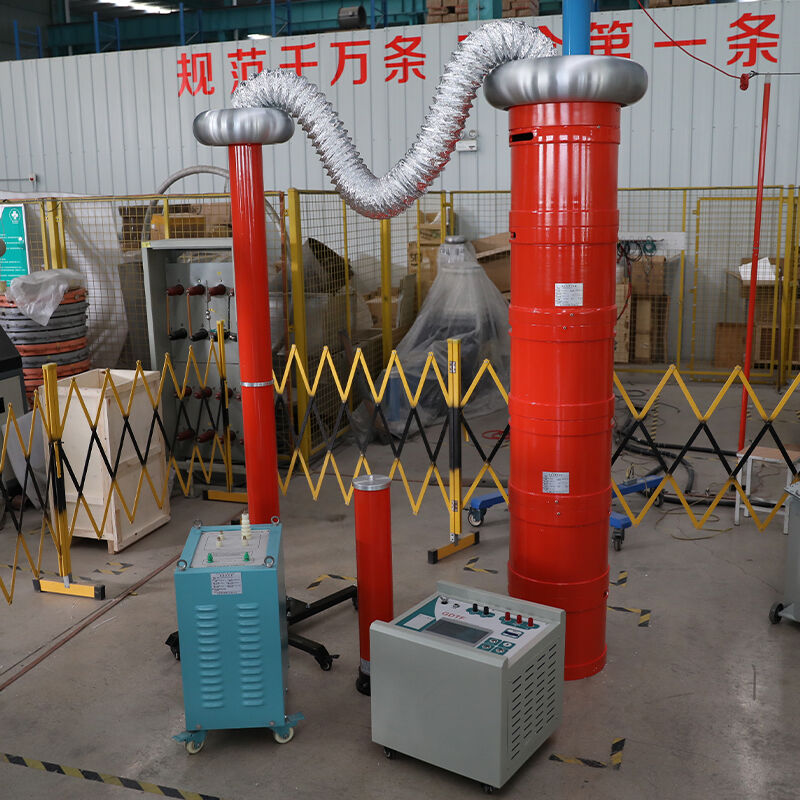

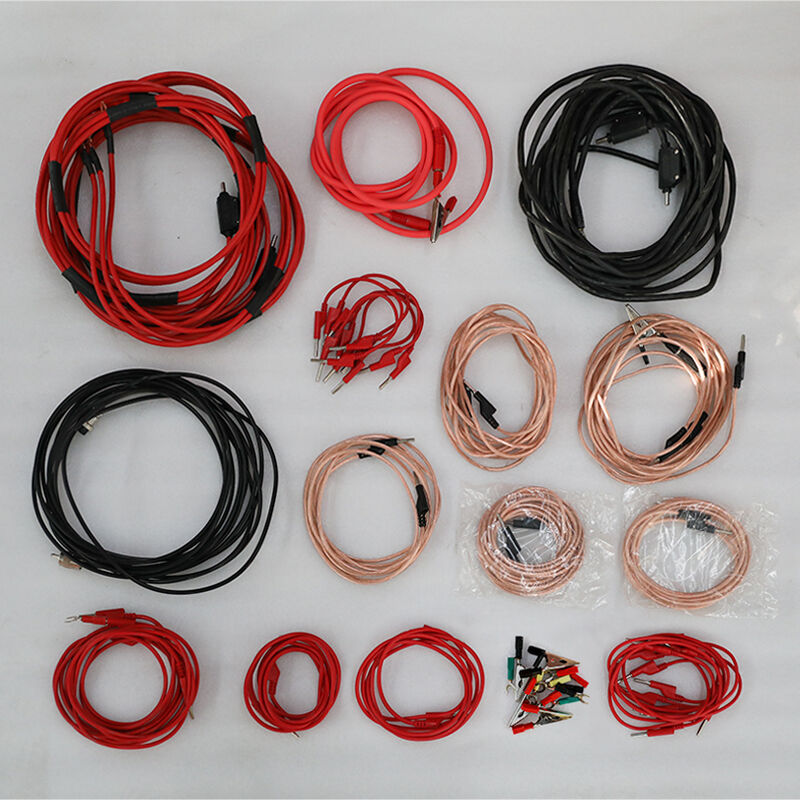

Bu tam sistem, DSP dijital değişken frekans kontrol panosu, uyarma transformatörü, çoklu kuru epoksi dökümlü modüler reaktörler ve 270 kV kapasitif gerilim bölücüden oluşur. Tüm reaktörler, farklı çıkış seviyeleri elde etmek için esnek olarak seri veya paralel bağlanabilir: 27 kV/20 A, 54 kV/10 A, 135 kV/4 A, 270 kV/2 A. Cihaz, 7 inçlik endüstriyel dokunmatik ekranla donatılmıştır ve tam otomatik rezonans arama, gerilim yükseltme, bekleme süresi ayarlama ve otomatik gerilim düşürme işlemlerini destekler. Örnek patlaması veya atlama (flashover) durumunda sistem anında rezonansı kaldırır ve gerilimi sıfıra indirerek GIS ve yüksek gerilim güç kabloları gibi pahalı test numunelerinin ikincil izolasyon hasarını önler. Bu sistem, dünya çapında elektrik dağıtım şirketleri, EPC müteahhitleri, bağımsız üçüncü parti test laboratuvarları ve transformatör üreticileri tarafından yaygın olarak kullanılmaktadır.
Özellikler
| Parametre | Özelliği |
|---|---|
| Giriş Gücü | 3 fazlı 380 V ± %10, 50 Hz |
| Nominal çıkış kapasitesi | 540 kVA |
| Adlık Çıkış Voltajı | 0–270 kV AC (Etkin Değer) |
| Adlık çıkış akımı | 2 A (6 seri bağlantı) / 4 A (3 seri bağlantı, her biri 2 paralel çiftten oluşur) / 6 A (2 seri bağlantı, her biri 3 paralel çiftten oluşur) / 12 A (6 paralel çift) |
| Reaktör Konfigürasyonu | 6×45 kV/2 A kuru tip epoksi dökümlü reaktörler |
| Kombinasyon Modları | 45 kV/12 A, 90 kV/6 A, 135 kV/4 A, 270 kV/2 A |
| Çalışma frekansı aralığı | 30 Hz–300 Hz |
| Frekans Çözünürlüğü | 0,1 Hz |
| Frekans Kararlılığı | ≤0.01% |
| Sistem Kalite Faktörü (Q) | ≥30 (tipik değer: 30–50) |
| Çıkış dalga formu bozulması | ≤1% |
| Gerilim ölçüm doğruluğu | ≤±1,5 % Tam Ölçek |
| Akım Ölçüm Doğruluğu | ≤±1,5 % Tam Ölçek |
| Test Modları | Otomatik test, Manuel test, Zamanlı test |
| Zamanlama aralığı | 0–9999 s ayarlanabilir |
| Görüntüleme | 7 inçlik renk dokunmatik ekran |
| Veri Depolama | 1000 grup (zaman damgası ile) |
| Veri Dışa Aktarma | USB flash sürücüsü |
| Koruma fonksiyonları | Sıfır başlangıç, Aşırı gerilim, Aşırı akım, Kıvılcımlanma, Acil durdurma, Topraklama tespiti, Aşırı sıcaklık |
| Sürekli işlem süresi | tam yükte 60 dakika |
| Çalışma sıcaklığı | -10℃ ~ +40℃ |
| Çalışma nem oranı | ≤ %85 RH (yoğuşmasız) |
| Uyumluluk | DL/T 849.6-2016, GB 50150-2016, GB/T 16927.1-2011, IEC 60060-1, IEC 61010-1 CAT III 1000 V |
Uygulamalar
Temel Test Nesneleri (220 kV Trafo Merkezi)
- GIS ve gazla yalıtılmış anahtarlama donanımı : 220 kV GIS, devre kesiciler, ayırıcılar, baralar
- Güç transformatörleri : 220 kV güç transformatörleri ve dağıtım transformatörleri
- XLPE güç kabloları : 220 kV kablolar ≤1 km, 110 kV kablolar ≤2 km, 35 kV kablolar ≤4 km, 10 kV kablolar ≤8 km
- Kılıflar ve izolatörler : 220 kV transformatör kılıfları, direk tipi izolatörler, asma izolatörler
- Anahtarlama Donanımı ve Panolar : 110 kV ve altı orta gerilim anahtarlama donanımı
- Kondansatörler ve reaktörler : yüksek gerilim güç kondansatörleri ve reaktörleri
Tipik Kullanım Senaryoları
- Trafo merkezi devreye alma : GB 50150-2016’ya göre yeni ekipman kabul testleri
- Önleyici Bakım : periyodik yalıtım dayanımı testleri
- Santral testleri : jeneratör transformatörü ve yardımcı ekipman testleri
- Üçüncü Taraf Denetimi : uygunluk testi ve sertifikasyon
- İnşaat sahası testleri yeni kurulan ekipmanın sahada testi
Avantajlar
geleneksel Test Transformatörlerine Göre %97 Enerji Tasarrufu
Seri rezonans ilkesi, giriş gücünü yalnızca çıkış gücünün 1/Q’suna düşürür → düşük giriş gücü, hafif ağırlık, taşınması kolay
Esnek Reaktör Birleşimi
6 kademe 45 kV reaktörü seri veya paralel bağlanabilir → tek bir sistem, 10 kV ile 220 kV arası tüm test gereksinimlerini karşılar
Otomatik Rezonans Bulma
Tek tıklamayla otomatik tarama, rezonans noktasını 30 saniye içinde bulur → manuel ayarlamayı ortadan kaldırır, test verimliliğini artırır
Saf sinüs dalgası çıkışı
Dalga formu bozulması ≤ %1 → ulusal ve uluslararası standartların katı gereksinimlerini karşılar
Kapsamlı güvenlik koruması
Çoklu koruma katmanları + atlama koruması → operatörler ve pahalı test ekipmanları için maksimum güvenlik
Bölünmüş Hafif Tasarım
Tüm bileşenler 55 kg’den azdır (reaktörler hariç) → uzak trafo merkezlerinde taşınması ve montajı kolaydır
En Son Standartlara Uyumluluk
DL/T 849.6-2016 ve GB 50150-2016 standartlarının tamamını karşılar → düzenleyici uyumluluğu ve test sonuçlarının kabul edilmesini sağlar
SSS
Soru: Değişken frekanslı rezonans test sisteminin çalışma prensibi nedir?
Cevap: Seri rezonans prensibini kullanır: güç kaynağının çıkış frekansı ayarlanarak reaktörün endüktansı ile test örneğinin kapasitesi arasında rezonans sağlanır; bu sayede küçük bir giriş gücüyle test örneğinde yüksek gerilim ve büyük akım oluşturulur.
S: Rezonans test sistemi ile geleneksel test transformatörü arasındaki fark nedir?
A:
- Rezonans sistemi : Giriş gücü, çıkış gücünün yalnızca 1/Q’sudur (Q≥30), hafif ağırlıkta, küçük boyutlu, saf sinüs dalgası çıkışı, gerilim yükselmeleri etkisi yoktur
- Geleneksel test transformatörü : Giriş gücü, çıkış gücüne eşittir; ağır, büyük boyutlu, dalga formu bozulması vardır; kapasitif yükler için ciddi gerilim yükselmesi etkisi vardır
S: Rezonans noktası bulmak ne kadar sürer?
Y: Otomatik frekans tarama algoritması, çoğu test örneği için rezonans noktasını 30 saniye. içinde bulabilir.
S: 220 kV XLPE kablonun test edilebileceği maksimum uzunluk nedir?
Y: 270 kV’te 2 A nominal akımla 220 kV/400 mm² XLPE güç kablosunun en fazla 1 km’si test edilebilir , 110 kV/400 mm² XLPE güç kablosundan 2 km , veya 10 kV/300 mm² XLPE güç kablosundan 8 km .
Soru: Güç frekansı ve değişken frekans testleri için birlikte kullanılabilir mi?
C: Evet. 30–300 Hz geniş frekans aralığı farklı standartlara göre hem güç frekansı (50 Hz) hem de değişken frekans (20–300 Hz) testlerini destekler.
