Açıklama

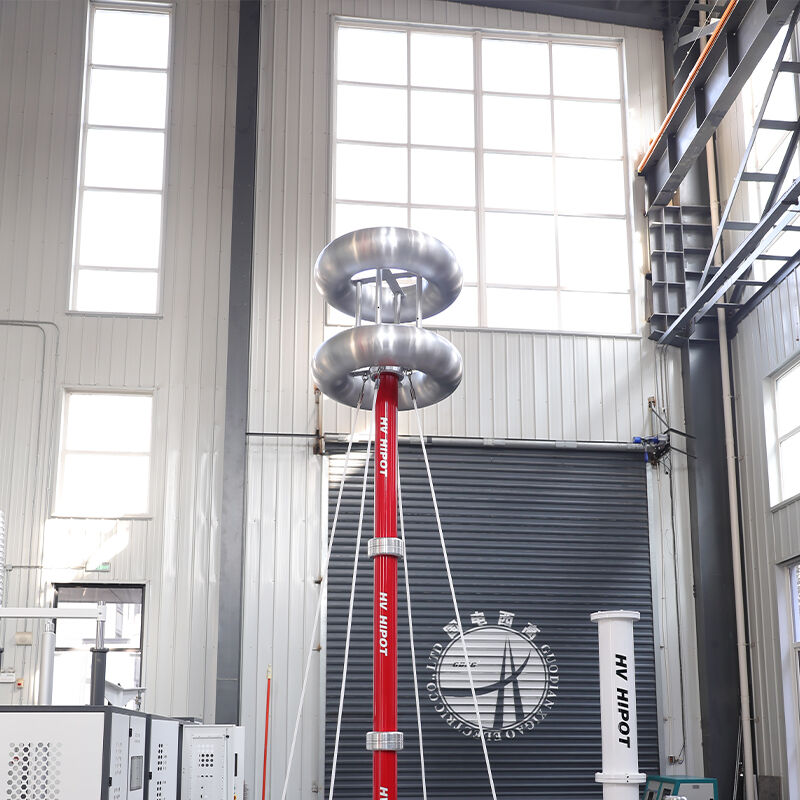

GDFR-C5-1200kV, yıldırım darbe (1,2/50 μs) ve anahtarlama darbesi (250/2500 μs) gerilimlerinin 750 kV ve altı ekstra yüksek gerilim (EHV) laboratuvarlarında, güç ekipmanı üreticilerinde ve sahada trafo merkezleri testlerinde doğru ölçümü için tasarlanmış ulusal düzeyde izlenebilir bir darbe gerilimi standardıdır. Bu cihaz, DL/T 846.1-2016 ve IEC 60060-2:2010 standartlarına tam olarak uymakta olup, üç aşamalı seri bağlı yüksek gerilim darbe kondansatörleri ile entegre çok aşamalı dağıtılmış sönümleme dirençleri kullanarak mükemmel basamak cevabı karakteristiklerine ve minimum dalga formu bozulmasına ulaşır; böylece hızlı geçici darbe dalgalarının gerçekçi bir şekilde yeniden üretilmesini sağlar.

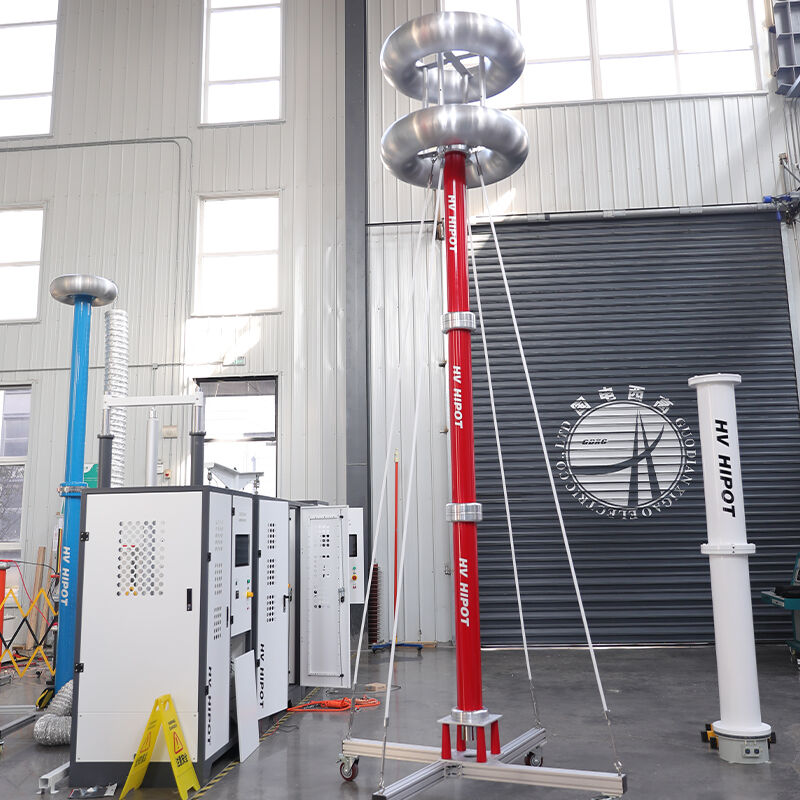

Sistem, çift katmanlı paslanmaz çelik derecelendirme halkası ve tüm yaygın darbe analizörleri ile osiloskoplarla uyumlu düşük gerilim arayüzüne sahip ağır iş tipi yağla yalıtılmış bir bölücü üniteden oluşur; standart bölme oranı 10000:1'dir (özel oranlar mevcuttur). Anma geriliminde ≤5 pC kısmi deşarja ve yıllık oran kararlılığında ≤0,3%'e sahiptir; bu nedenle yüksek gerilimli ekipmanların darbe dayanım testleri ile darbe gerilim jeneratörlerinin izlenebilir kalibrasyonu için uygundur. Kilitlenebilir tekerleklere sahip ağır iş tipi mobil tabanı ve yüksek saflıkta epoksi cam elyaf yalıtım silindiriyle laboratuvar ve saha koşullarında 750 kV GIS’ler, güç transformatörleri, çinko oksit aşırı gerilim sınırlayıcıları (MOA) ve izolatörlerin test edilmesi için idealdir.
Özellikler
|
Parametre |
Özelliği |
|
Anma Şimşek Darbe Gerilimi |
±1200 kV (tepe değeri) |
|
Anma Anahtarlama Darbe Gerilimi |
±1200 kV (tepe değeri) |
|
Yüksek Gerilim Kolu Kapasitansı |
300 pF ± %2 |
|
Düşük Gerilim Kolu Sığası |
3 μF ± %0,5 |
|
Standart Voltaj Bölme Oranı |
10000:1 (özel oranlar mevcuttur) |
|
Basamak Yanıt Süresi (T ₐ ) |
≤80 ns |
|
Aşırı Yükselme (β) |
≤5% |
|
Kısmi Yanıt Süresi |
≤60 ns |
|
Frekans Tepkisi |
DC ile 15 MHz arası (±0,5 % içinde düz) |
|
Ölçüm doğruluğu |
±0,5 % (tepe değerinde) |
|
Yıllık Oran Kararlılığı |
≤±0.3% |
|
Sıcaklık katsayısı |
≤30 ppm/°C |
|
Doğrusallık hatası |
≤±0.3% |
|
Kısmi Deşarj Seviyesi |
1200 kV’te ≤5 pC |
|
Dielektrik Kayıp Teğeti (tgδ) |
50 Hz’te ≤0,08 % |
|
Çıktı Arayüzü |
BNC 75 Ω ekranlı konektör |
|
Yalıtım malzemesi |
Yüksek saflıkta epoksi cam elyaf takviyeli plastik |
|
Sigilasyon yapısı |
Yağla doyurulmuş tamamen sızdırmaz |
|
Derecelendirme halkası |
Çift katmanlı paslanmaz çelik |
|
Taban Tipi |
Dört kilitlemeli tekerleğe sahip ağır iş tipi çelik mobil taban |
|
Boyutlar (mm) |
φ550×3800 (derecelendirme halkasını içerir) |
|
Ağırlık |
~120 kg |
|
Çalışma sıcaklığı |
-10 °C ~ +40 °C; Nem ≤ %85 RH (yoğuşmasız) |
|
Uyumluluk |
DL/T 846.1-2016, GB/T 16927.2-2013, IEC 60060-2:2010, IEC 61083-2 |
Uygulamalar
Temel Test Nesneleri
- Darbe gerilimi jeneratörleri: çıkış dalga formu ve genliğinin izlenebilir kalibrasyonu
- 750 kV GIS: yıldırım darbe dayanım testi (LI) ve anahtarlama darbesi testi (SI)
- 750 kV güç transformatörleri: tam-dalga ve kesilmiş-dalga darbe dayanım testleri
- Çinko oksit paratonerler (MOA): yıldırım darbesi artı gerilim testi
- Yüksek gerilim izolatörleri ve izolatörlü bağlantı elemanları: yıldırım darbesi atlama gerilimi testi
- Yüksek gerilim kabloları: darbe gerilimi testi
Tipik Kullanım Senaryoları
- Laboratuvar kalibrasyonu: ulusal/bölgesel metroloji enstitüsü darbe standardı
- Üretim kalite kontrolü: 750 kV EHV ekipmanlarının üretim hattı testleri
- Sahada trafo merkezi devreye alma: EHV ekipmanların kabul testleri
- Araştırma ve geliştirme: ultra yüksek gerilim yalıtımı araştırması ve geçici ölçümler
- Uyumluluk denetimi: DL/T 846.1 ve IEC 60060-2 standartlarını karşılar
Avantajlar
≤80 ns Basamak Yanıtı ve ≤ %5 Aşım
Sektörde lider dalga formu sadeliği; hızlı darbe geçici olaylarının gerçekçi yeniden üretimi → kritik EHV ekipmanlarının yalıtım performansının doğru ölçümü
±0,5 % Yüksek Doğruluk ve ≤ %0,3 Yıllık Kararlılık
Ulusal düzeyde izlenebilir standart; uzun vadeli ölçüm güvenilirliği → test sonuçlarının geçerliliğini ve yönetmeliklere uyumunu sağlar
Çok kademe dağıtılmış sönümleme
İçsel salınımları ve dalga formu bozulmalarını ortadan kaldırır; 15 MHz’e kadar düz frekans yanıtı → yıldırım ve anahtarlama darbeleri için mükemmel performans
Yağla Daldırılmış Tamamen Contalı Yapı
≤5 pC ultra-düşük kısmi deşarj; nem ve korona direnci, uzun kullanım ömrü → zorlu saha ve laboratuvar ortamlarına uygundur
Dayanıklı Mobil Taban, Kilitlenebilir Tekerleklere Sahip
Taşınması ve sahada sabitlenmesi kolay; endüstriyel kullanım için dayanıklı tasarım → test verimliliğini ve güvenliğini artırır
SSS
S: Yıldırım darbe gerilimleri ile anahtarlama darbe gerilimlerini ölçebilir mi?
Y: Evet. 1,2/50 μs yıldırım darbe ve 250/2500 μs anahtarlama darbe gerilimi ölçümü için tasarlanmıştır; her iki dalga formu için de üstün performans sunar.
S: Basamak cevabı süresi ve aşırı tepki (overshoot) nedir?
Y: ≤80 ns basamak cevabı süresi ve ≤%5 aşırı tepki; bu değerler IEC 61083-2 Sınıf 1 gereksinimlerini karşılar ve darbe bölücülerinde en yüksek doğruluk sınıfıdır.
S: Darbe gerilim jeneratörlerinin kalibrasyonu için uygun mudur?
Y: Evet. ±%0,5 doğruluk ve ≤%0,3 yıllık kararlılık seviyesi, darbe gerilim jeneratörlerinin kalibrasyonu için ulusal düzeyde izlenebilir bir standart oluşturur.
