Açıklama
GDTF-162/54, 35 kV’lik uzun XLPE güç kabloları ve trafo merkezi elektrik ekipmanları için tasarlanmış, profesyonel ve saha koşullarına optimize edilmiş değişken frekanslı seri rezonans test sistemidir. Bu sistem, AC dayanım gerilimi testleri için özel olarak geliştirilmiştir. DL/T 849.6-2016 ve GB 50150-2016 standartlarına tam olarak uymaktadır; yüksek gerilim ve büyük akım üretmek için yalnızca küçük bir giriş gücüyle seri rezonans ilkesini kullanır ve geleneksel test transformatörlerinin aşırı ağırlığı ile büyük kapasitif yükler için yetersiz kapasitesi sorununu çözer.

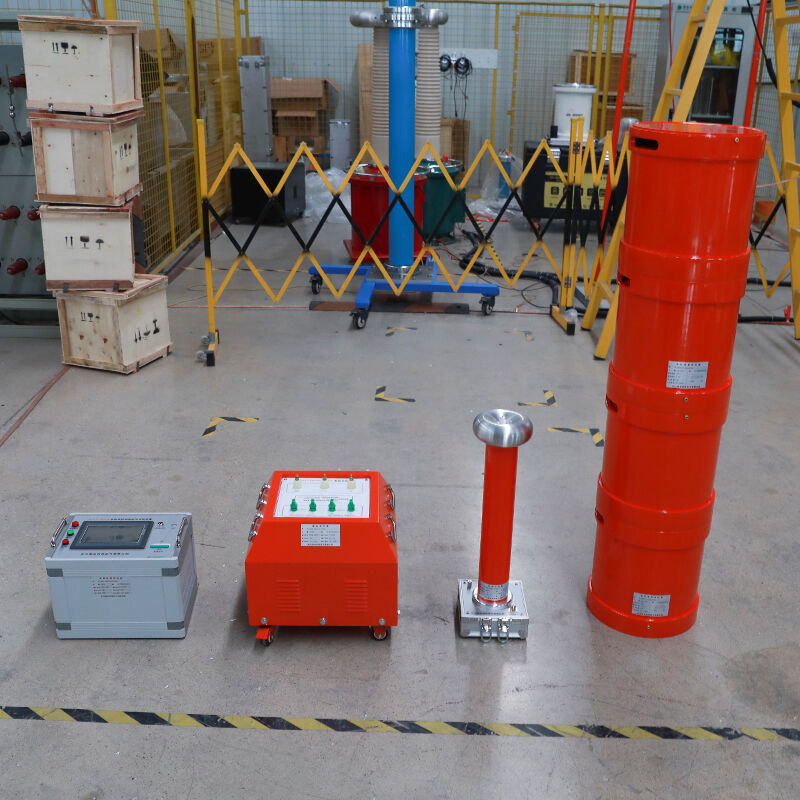

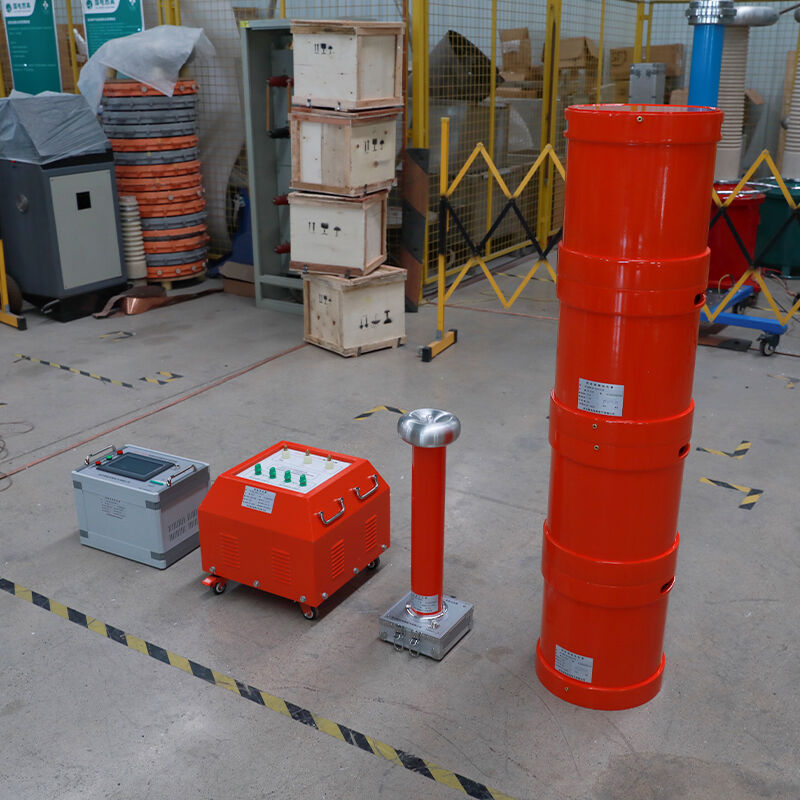

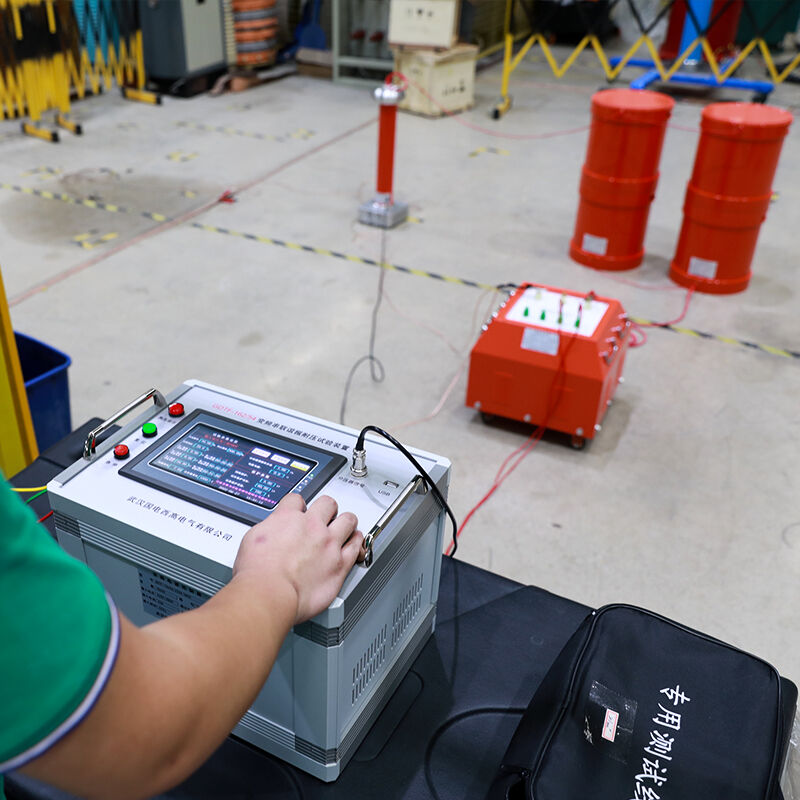

Sistem, değişken frekanslı kontrol güç kaynağından, uyarım transformatöründen, 6 adet özdeş 27 kV/1 A'lik kuru tip epoksi döküm reaktörden ve 0,5 sınıfı standart kapasitör bölücüden oluşur. Reaktörler, farklı test gerilimi ve akım gereksinimlerine uyum sağlamak için esnek bir şekilde seri veya paralel bağlanabilir. 7 inç renkli dokunmatik ekran ve gelişmiş otomatik frekans tarama algoritmasıyla donatılmıştır; rezonans noktasını 30 saniye içinde otomatik olarak bulur, tüm test sürecini tek bir tıklamayla tamamlar ve izlenebilirlik amacıyla tüm test verilerini kaydeder. Tek fazlı 220 V giriş (sahada kullanılan jeneratörlere uyumlu) ve hafif tek reaktör tasarımı (≤27 kg) ile 35 kV XLPE güç kabloları, GIS sistemleri, güç transformatörleri, izolatörler, yalıtım pimleri ve ayırıcılar için saha kurulumu ve önleyici bakım testleri için idealdir.
Özellikler
|
Parametre |
Özelliği |
|
Giriş Gücü |
Tek fazlı AC220V±%10, 50 Hz |
|
Nominal çıkış kapasitesi |
162 kVA |
|
Adlık Çıkış Voltajı |
0–54 kV AC (Etkin Değer) |
|
Adlık çıkış akımı |
3 A (2 seri 3 paralel) / 6 A (6 paralel) |
|
Reaktör Konfigürasyonu |
6×27 kV/1 A kuru tip epoksi döküm reaktör |
|
Kombinasyon Modları |
27 kV/6 A, 54 kV/3 A |
|
Çalışma frekansı aralığı |
30 Hz–300 Hz |
|
Frekans Çözünürlüğü |
0,1 Hz |
|
Frekans Kararlılığı |
≤0.01% |
|
Sistem Kalite Faktörü (Q) |
≥30 (tipik değer: 30–50) |
|
Çıkış dalga formu bozulması |
≤1% |
|
Gerilim ölçüm doğruluğu |
≤±1,5 % Tam Ölçek |
|
Akım Ölçüm Doğruluğu |
≤±1,5 % Tam Ölçek |
|
Test Modları |
Otomatik test, Manuel test, Zamanlı test |
|
Zamanlama aralığı |
0–9999 s ayarlanabilir |
|
Görüntüleme |
7 inçlik renk dokunmatik ekran |
|
Veri Depolama |
1000 grup (zaman damgası ile) |
|
Veri Dışa Aktarma |
USB flash sürücüsü |
|
Koruma fonksiyonları |
Sıfır başlangıç, Aşırı gerilim, Aşırı akım, Kıvılcımlanma, Acil durdurma, Topraklama tespiti, Aşırı sıcaklık |
|
Sürekli işlem süresi |
tam yükte 60 dakika |
|
Çalışma sıcaklığı |
-10℃ ~ +40℃ |
|
Çalışma nem oranı |
≤ %85 RH (yoğuşmasız) |
|
Uyumluluk |
DL/T 849.6-2016, GB 50150-2016, GB/T 16927.1-2011, IEC 60060-1, IEC 61010-1 CAT III 1000 V |
Uygulamalar
Temel Test Nesneleri (35 kV Sistemi)
- XLPE güç kabloları: 35 kV/300 mm² kablolar ≤1,2 km, 10 kV/300 mm² kablolar ≤3 km
- CBS ve gazla yalıtılmış ayırıcılar: 35 kV CBS, devre kesiciler, ayırıcılar, baralar
- Güç transformatörleri: 35 kV güç transformatörleri ve dağıtım transformatörleri
- Kılıflar ve izolatörler: 35 kV transformatör kılıfları, direk izolatörleri, askı izolatörleri
- Ayırıcılar ve panolar: 10–35 kV orta gerilim ayırıcıları
- Kondansatörler ve reaktörler: yüksek gerilim güç kondansatörleri ve reaktörleri
Tipik Kullanım Senaryoları
- Trafo merkezi devreye alma: GB 50150-2016 standardına göre yeni ekipman kabul testleri
- Önleyici bakım: periyodik yalıtım dayanımı testleri
- Santral testleri: yardımcı transformatör ve ayırıcı testleri
- Üçüncü taraf denetimi: uygunluk testleri ve sertifikalandırma
- İnşaat sahası testleri: yeni kurulan ekipmanın sahada testi
Avantajlar
geleneksel Test Transformatörlerine Göre %97 Enerji Tasarrufu
Seri rezonans ilkesi, giriş gücünü yalnızca çıkış gücünün 1/Q’suna düşürür → düşük giriş gücü, hafif ağırlık, taşınması kolay
Tek Faz 220 V Giriş
Alan jeneratörleri ve standart elektrik prizleriyle uyumlu → üç fazlı güç kaynağına gerek yoktur, uzak bölgelerde kullanımı kolaydır
Aşırı Hafif Tek Reaktör
her reaktör 27 kg ağırlığındadır; tek kişi tarafından taşınabilir → kaldırma ekipmanı gerektirmeden uzak trafo merkezlerinde taşınması ve montajı kolaydır
Esnek Reaktör Birleşimi
6 kademe 27 kV’lik reaktörler seri veya paralel bağlanabilir → tek bir sistem, 10 kV ile 35 kV arası tüm test gereksinimlerini karşılar
SSS
Soru: GDTF-162/54 ile GDTF-108kVA-108kV arasındaki fark nedir?
A:
- GDTF-162/54: 54 kV tepe çıkış gerilimi, 162 kVA kapasite, tek faz 220 V giriş, 6×27 kV reaktör, 35 kV uzun kablolar ve trafo merkezi ekipmanları için optimize edilmiştir
- GDTF-108kVA-108kV: 108 kV tepe çıkışı, 108 kVA kapasite, üç fazlı 380 V giriş, 4×27 kV reaktör, 110 kV trafo merkezi ekipmanları için optimize edilmiştir
Her ikisi de aynı seri rezonans ilkesini ve otomatik frekans tarama teknolojisini kullanır.
S: Test edilebilecek maksimum 35 kV XLPE kablonun uzunluğu nedir?
Cevap: 54 kV’te 3 A nominal akımda, 35 kV/300 mm² XLPE güç kablosunun en fazla 1,2 km’si veya 10 kV/300 mm² XLPE güç kablosunun en fazla 3 km’si test edilebilir.
Soru: Üç fazlı güç kaynağı gerekiyor mu?
Cevap: Hayır. Tek fazlı AC220 V giriş kullanır; bu nedenle saha jeneratörleriyle ve sıradan elektrik prizleriyle uyumludur ve üç fazlı güç bulunmayan uzak alanlar için idealdir.
