Açıklama

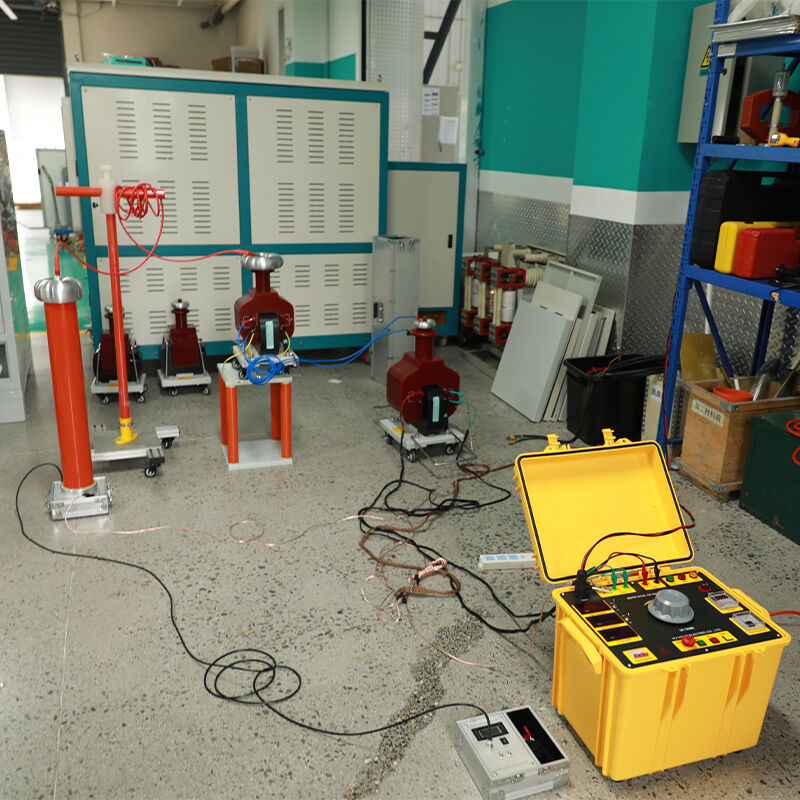

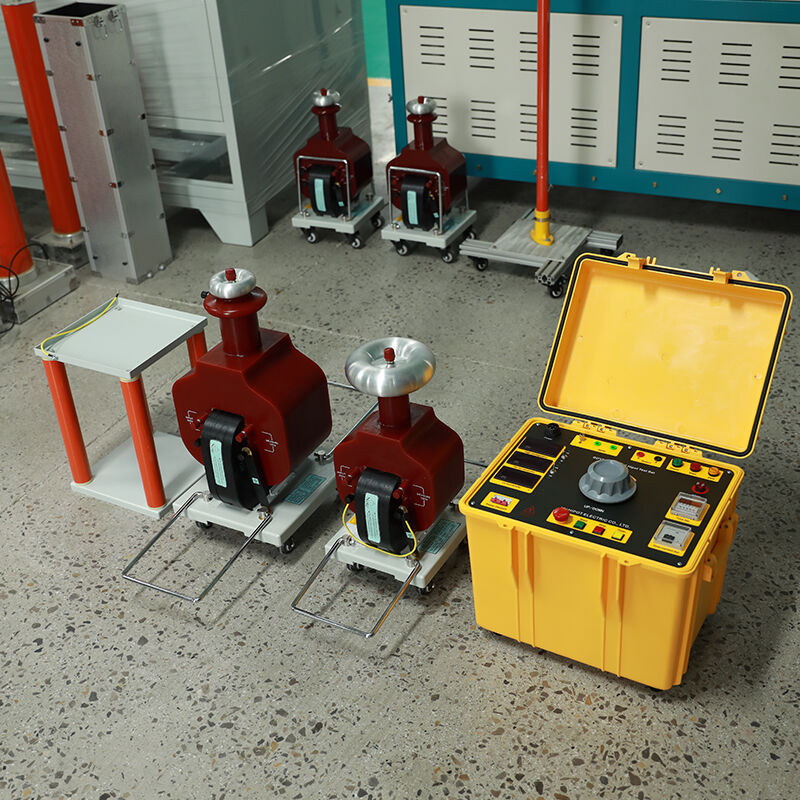

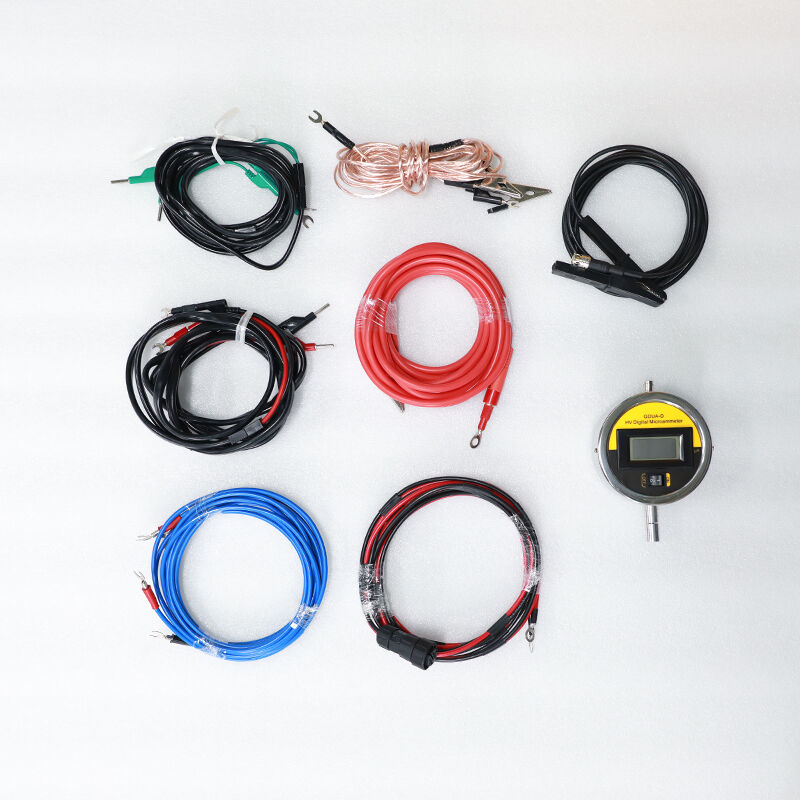

GDYD-1010C, uzak elektrik alt istasyonlarında, termik santrallerde ve inşaat sahalarında 110 kV ve daha düşük gerilim seviyesindeki yüksek gerilimli elektrik ekipmanlarının izolasyon dayanımı testi için tasarlanmış, saha odaklı profesyonel bir kaskad frekanslı dayanım gerilimi test sistemidir. Bu sistem, DL/T 848.2-2004 ve GB/T 16927.1-2011 standartlarına tam olarak uymaktadır; iki adet özdeş 5 kVA/50 kV yağlı tip test transformatöründen oluşan yenilikçi iki kademe kaskad yapısını kullanır. Bu transformatörler ayrı ayrı kolayca taşınabilir ve sahada yalnızca 10 dakikada monte edilebilir; böylece tek parça halindeki ağır 100 kV’luk transformatörlerin taşınmasındaki zorluk sorununu çözer.
Taşınabilir dijital kontrol kutusu ve yüksek parlaklıkta 4 haneli LED ölçüm cihazlarıyla donatılmıştır; yüksek gerilim tarafındaki gerilimi, akımı ve test süresini gerçek zamanlı olarak gösterir ve güçlü güneş ışığı altında bile net okumalar sağlar. Düzgün elle gerilim ayarı, 1 saniye–99 saat ayarlanabilir zamanlama fonksiyonu ile sıfır başlangıç, aşırı akım, delinme ve acil duruş gibi kapsamlı güvenlik korumalarına sahiptir; bu da operatörler ile test örnekleri için maksimum güvenliği sağlar. Sistem, kademeli çalışma (100 kV/10 kVA) ve tek kademe çalışma (50 kV/10 kVA) modlarını destekler ve farklı test gereksinimleri için esnek yapılandırma imkânı sunar. 110 kV’lik güç transformatörleri, GIS sistemleri, XLPE güç kabloları, izolatörler ve akmazlıklar için saha kurulumu, periyodik bakım ve kabul testleri için idealdir.
Özellikler
|
Parametre |
Özelliği |
|
Giriş Gücü |
Tek fazlı AC220V±%10, 50 Hz |
|
Nominal kapasite |
10 kVA (kademeli) / 10 kVA (tek kademe) |
|
Adlık Çıkış Voltajı |
0–100 kV AC (kademeli) / 0–50 kV AC (tek kademe) |
|
Adlık çıkış akımı |
100 mA (kademeli) / 200 mA (tek kademe) |
|
Çıkış dalga formu bozulması |
≤3% |
|
Ölçüm doğruluğu |
Gerilim ±%1,5 F.S.; Akım ±%2,5 F.S. |
|
Görüntüleme |
3 bağımsız 4 haneli dijital LED ölçüm cihazı |
|
Zamanlama aralığı |
1 s–99 saat ayarlanabilir; sesli ve görsel alarm |
|
Koruma fonksiyonları |
Sıfır başlangıç, Aşırı akım (ayarlanabilir: %10–%110), Arıza, Acil durdurma, Kademeli kilitleme |
|
Soğutma Yöntemi |
Yağla soğutulmuş, kendi kendine soğutmalı |
|
Kumanda Kutusu Boyutları (mm) |
450×350×250 |
|
Tek transformatör boyutları (mm) |
φ280×650 (derecelendirme halkası dahil) |
|
Ağırlık |
Kumanda kutusu: ~25 kg; Tek transformatör: ~45 kg; Toplam: ~115 kg |
|
Çalışma sıcaklığı |
–20 °C ~ +50 °C; Nem ≤ %85 RH (yoğuşmasız) |
|
Uyumluluk |
DL/T 848.2-2004, DL/T 474.4-2006, GB/T 16927.1-2011, IEC 60060-1, IEC 61010-1 CAT III 1000 V |
Uygulamalar
Temel Test Nesneleri
- Güç transformatörleri: 10 kV–110 kV dağıtım ve güç transformatörleri
- GIS ve ayırıcılar: 110 kV gaz yalıtımlı ayırıcılar, vakum kesiciler, baralar
- Güç kabloları: 10 kV–110 kV XLPE yalıtımlı güç kabloları
- Yalıtkanlar ve geçiş izolatörleri: yüksek gerilim yalıtkanları, transformatör geçiş izolatörleri
- Elektriksel güvenlik ekipmanları: yalıtkan eldivenler, çizmeler, çubuklar, battaniyeler (tek kademe modu)
- Kondansatörler ve motorlar: orta gerilim yalıtım testi
Tipik Kullanım Senaryoları
- Uzaktan trafo merkezi devreye alma: ulaşılması zor bölgelerde yeni ekipman kabul testleri
- Önleyici bakım: periyodik yalıtım dayanımı testleri
- İnşaat sahası testleri: yeni kurulan ekipmanın sahada testi
- Fabrika kalite kontrolü: orta gerilim ekipmanlarının üretim hattı testleri
- Acil arıza teşhisi: yalıtım bozulması veya hasar tespiti
Avantajlar
Çift Mod İşlem
Kademeli (100 kV/10 kVA) + tek kademe (50 kV/10 kVA) → bir sistem, 10 kV ile 110 kV arasındaki tüm test gereksinimlerini karşılar
4 Haneli Yüksek Parlaklık Ekranı
Güneş ışığı altında bile net okumalar → saha ortamındaki okuma hatalarını ortadan kaldırır
Kapsamlı güvenlik koruması
Çoklu koruma katmanları + sabit kablolama ile acil durdurma → operatörler ve pahalı test ekipmanları için maksimum güvenlik
Yağla soğutulmuş, kendi kendine soğutmalı
Mükemmel ısı dağıtımı; 30 dakika süreyle sürekli tam yükte çalışma → uzun süreli saha testleri için uygundur
Basit Saha Montajı
Transformatörler arasında alet kullanmadan bağlantı → 10 dakikada monte edilir ve teste hazır hâle gelir
SSS
Soru: Tek başına 50 kV’lik bir test sistemi olarak kullanılabilir mi?
Cevap: Evet. Hem seri bağlama (100 kV/10 kVA) hem de tek kademe (50 kV/10 kVA) çalışmayı destekler; farklı test gereksinimleri için esnek yapılandırma sunar.
Soru: Seri bağlama sisteminin sahada montajı ne kadar sürer?
Cevap: Alet kullanmadan hızlı bağlantı elemanları sayesinde, iki kişi tarafından sistem 10 dakikada monte edilir ve teste hazır hâle gelir.
S: Hangi koruma fonksiyonlarına sahiptir?
Cevap: Sıfırdan başlama koruması, ayarlanabilir aşırı akım koruması, delinme koruması, doğrudan bağlantılı acil durdurma ve seri bağlama kilitleme fonksiyonu.
