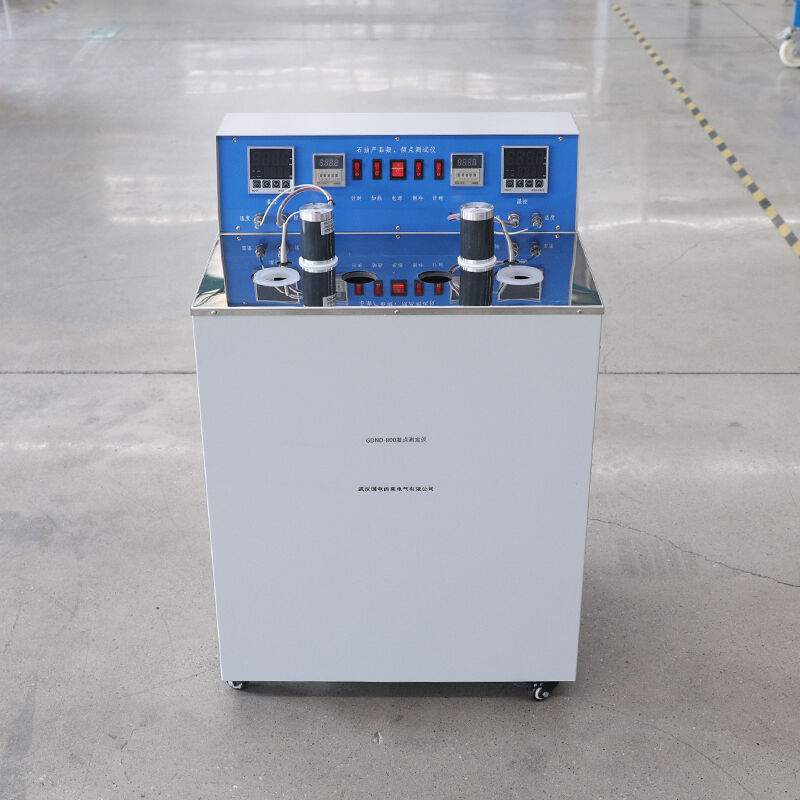

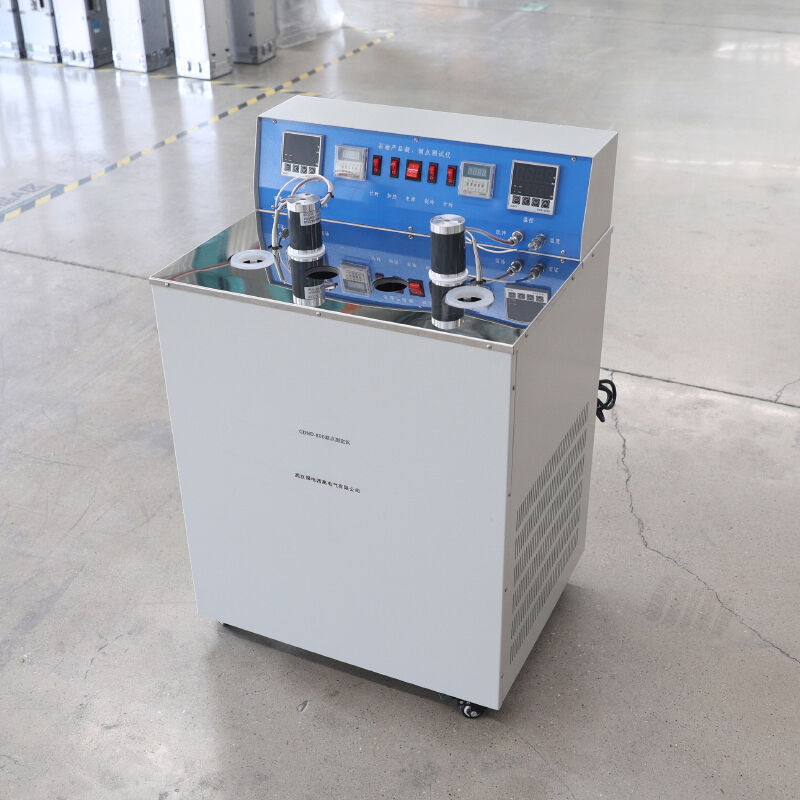

GDND-800 Dönüşümlü Yağ Donma Noktası Test Cihazı
GDND-800 Dijital Akıllı Transformatör Yağı Donma Noktası ve Akma Noktası Test Cihazı, Çift Bağımsız Test Yuvası, Yüksek Verimli Kompresörlü Soğutma Sistemi ve PID Sıcaklık Kontrolü ile Petrol Ürünlerinin Düşük Sıcaklıkta Akışkanlık Testi.
- Açıklama
- Özellikler
- Uygulamalar
- Avantajlar
- SSS
- Önerilen Ürünler
Açıklama
The GDND-800 bir profesyonel sınıf, çift yuvalı donma noktası ve akma noktası test cihazı yalıtım yağları, yağlayıcı yağlar, yakıt yağları ve diğer petrol ürünleri için düşük sıcaklıkta akışkanlık değerlendirmesi amacıyla güç sistemleri ve petrokimya endüstrilerinde özel olarak tasarlanmıştır tamamen uyumludur GB/T 510-2018 , GB/T 3535-2006 , ASTM D97-2023 ve ISO 3016-2019 standartlarına uygun olarak, hızlı ve kararlı soğutma performansı sağlayan ileri düzey kompresörlü soğutma teknolojisi kullanır.
Cihaz, iki bağımsız test yuvasına sahiptir; bu da iki farklı örneğin aynı anda test edilmesine olanak tanır ve test verimliliğini büyük ölçüde artırır. Yenilikçi PID akıllı sıcaklık kontrol algoritması standart soğuma hızı gereksinimlerini titizlikle takip eder ve böylece doğru ve tekrarlanabilir test sonuçları sağlanır. ithal edilmiş PT100 platin dirençli sıcaklık sensörü ±0,5 ℃ doğrulukla güvenilir sıcaklık ölçümü sağlar; dahili yüksek hızlı karıştırma sistemi ise soğuk banyoda eşit sıcaklık dağılımını garanti eder.
Özellikler
| Parametre | Özelliği |
|---|---|
| Sistem parametreleri | |
| Uyum standardı | GB/T 510-2018, GB/T 3535-2006, ASTM D97-2023, ISO 3016-2019 |
| Test maddeleri | Dondurma noktası, Akma noktası |
| Test Yuvaları | 2 bağımsız test yuvası |
| Görüntüleme | Yüksek parlaklıkta LED dijital ekran |
| Çalışma Modu | Düğme ile çalışma |
| Zamanlayıcı | Entegre dijital zamanlayıcı, 0–9999 s ayarlanabilir |
| Sıcaklık Parametreleri | |
| Sıcaklık aralığı | Oda sıcaklığı ~ –45 °C |
| Sıcaklık kontrol hassasiyeti | ±0.5℃ |
| Sıcaklık çözünürlüğü | 1℃ |
| Sıcaklık sensörü | İthal edilmiş PT100 platin dirençli (A sınıfı) |
| Sütlendirme oranı | oda sıcaklığından –45 °C’ye geçiş süresi ≤60 dakika (ortam sıcaklığı ≤30 °C) |
| Sıcaklık Homojenliği | çalışma alanında ≤0,5 °C |
| Soğutma sistemi | |
| Soğutma yöntemi | Sızdırmaz kompresör soğutma |
| Soğutucu | R404a çevre dostu soğutucu akışkan |
| Kompresör gücü | 375w |
| Isıtma Gücü | 300W |
| Harekete geçirme motor gücü | 22W × 2 |
| Soğuk Banyo Parametreleri | |
| Soğuk Banyo Malzemesi | Paslanmaz çelik |
| Soğuk Banyo Hacmi | ~2,5 L |
| Soğutma ortamı | Su içermeyen etanol (safiyet ≥ %99) |
| Güç Kaynağı | |
| Giriş Gücü | AC 220 V ± %10, 50 Hz |
| Güç Tüketimi | ≤400W |
| Fiziksel parametreler | |
| Boyutlar | 500×650×700 mm (U×G×Y) |
| Ağırlık | ~40 kg (tüm bileşenleri dahil) |
| Kasa | Elektrostatik püskürtme ile kaplanmış soğuk haddeleme çeliği |
| Koruma derecesi | IP40 |
| Çalışma sıcaklığı | 5℃ ~ 30℃ |
| Depolama Sıcaklığı | -20°C ~ +60°C |
| Nem | ≤ %85 nem oranı (yoğuşmasız) |
Uygulamalar
Temel Test Nesneleri
- Enerji sektörü yağları : Transformatör yağı, kesici yağı, kondansatör yağı, kablo yağı
- Petrokimya endüstrisi yağları yağlayıcı yağ, hidrolik yağ, dişli yağı, yakıt yağı, dizel yağı
- Diğer petrol ürünleri : Asfalt, parafin mumu, petrol reçinesi
Tipik Kullanım Senaryoları
- Enerji şirketleri trafo önleyici bakım, izole edici yağın düzenli testi, arıza teşhisi
- Transformatör üreticileri fabrika kalite kontrolü, tip testleri, satış sonrası hizmetler
- Yağ işleme şirketleri : Yalıtım yağı yenileme kalitesi kontrolü, yağ işleme etkisi değerlendirmesi
- Petrokimya işletmeleri : Ürün kalite kontrolü, ham madde testi, üretim süreci kontrolü
- Bağımsız üçüncü parti test kurumları : Yağ kalitesi testleri, performans değerlendirmesi, kalite anlaşmazlıklarında hakemlik
Avantajlar
En son uluslararası standartlara uyum
GB/T 510-2018 Çin ulusal standardı, ASTM D97 Amerikan standardı ve ISO 3016 uluslararası standardını tam olarak karşılar → test sonuçları dünya çapında tanınmaktadır
Sektörde Öncü Çift Test Yuvası Tasarımı
Aynı anda iki örnek test edilebilir; test verimliliği %100 artırılır → zaman ve işgücü maliyetlerini tasarruf eder
Yüksek Verimli Kompresörlü Soğutma Teknolojisi
Hızlı soğutma hızı, kararlı sıcaklık kontrolü; sıvı azot veya kuru buz gerekmez → düşük işletme maliyeti, bakımının kolay olması
PID Hassas Sıcaklık Kontrolü
Standart soğutma hızı gereksinimlerine sıkı şekilde uyulur; doğru ve tekrarlanabilir test sonuçları sağlar → test tekrarlanabilirliği: ≤2 ℃, uluslararası standartlara uyar
Tekdüze sıcaklık dağılımı
Entegre yüksek hızlı karıştırma sistemi; çalışma alanında sıcaklık farkı ≤0,5 ℃ → tüm numuneler için tutarlı test koşullarını sağlar
Dayanıklı ve Güvenilir Yapı
Paslanmaz çelik soğuk banyosu, dayanıklı soğuk haddeleme çelik gövde → uzun kullanım ömrü, uzun süreli laboratuvar kullanımı için uygundur
SSS
S: Donma noktası ile akma noktası arasındaki fark nedir?
A:
- Dondurma noktası belirtilen soğutma koşulları altında yağ numunesinin akışkanlığını kaybettiği en yüksek sıcaklık (yani test tüpü 45° eğildiğinde 1 dakika boyunca sıvı yüzeyinin hareket etmediği sıcaklık)
- Döküm noktası belirtilen koşullar altında yağ örneğinin hâlâ akabildiği en düşük sıcaklık; genellikle donma noktasından 2~3℃ daha yüksektir. GDND-800 cihazı, GB/T 510 ve GB/T 3535 standartlarına göre hem donma noktasını hem de akma noktasını test edebilir.
S: Cihaz hangi soğutma ortamını kullanır?
Y: Cihaz aşağıdaki soğutma ortamını kullanır: safiyeti ≥ %99 olan anhidro etanol soğutma ortamı olarak kullanılır. Soğuk banyoyu doldurmak için yaklaşık 2,5 litre anhidro etanol gerekmektedir. Etanol, düşük sıcaklıklarda iyi akışkanlık ve ısıl iletkenliğe sahiptir; bu nedenle bu uygulama için idealdir.
S: Tipik bir donma noktası testi ne kadar sürer?
Y: Test süresi örneğin donma noktasına bağlıdır. Donma noktası yaklaşık -40℃ olan transformatör yağı için, test sıcaklığına soğutma işlemi ve donma noktasının belirlenmesi dahil olmak üzere tam test süresi yaklaşık 1,5~2 saat sürer. Daha yüksek donma noktasına sahip örnekler için süre buna göre kısalacaktır.
S: Aynı anda iki farklı örneği test edebilir mi?
Y: Evet. GDND-800 cihazının iki bağımsız test yuvasına ayrı karıştırma sistemleriyle donatılmış iki adet ölçüm hücresi vardır. Aynı anda iki farklı örnek veya aynı yağdan alınan iki paralel örnek test edilebilir; bu da test verimini büyük ölçüde artırır.
