GDPD-IS-15 Entegre Kısmi Deşarj Test Platformu

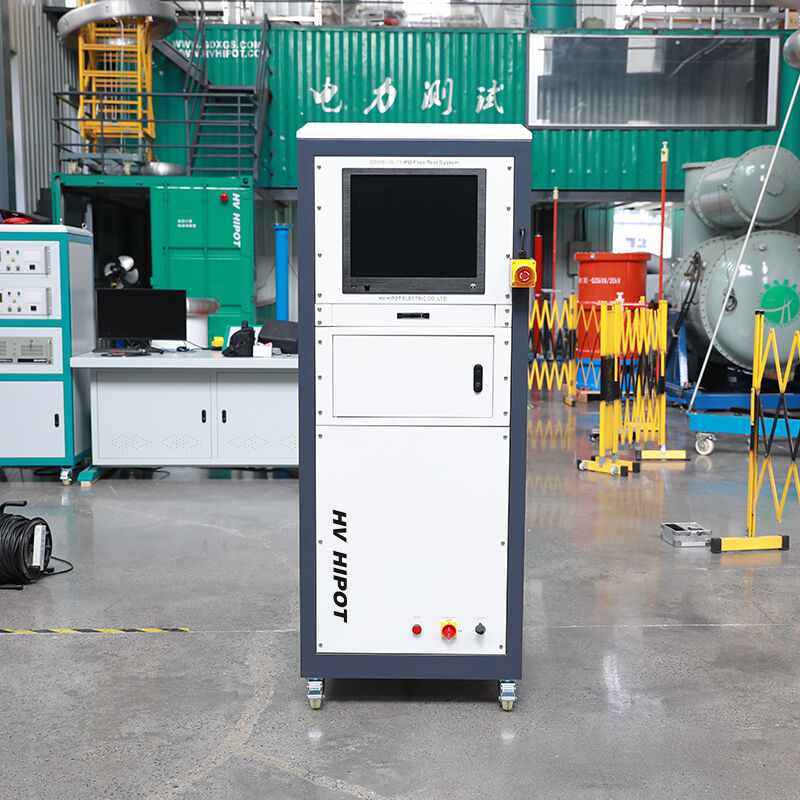

GDPD-IS-15 Dijital Akıllı Entegre Kısmi Deşarj Test Platformu: Dahili 15 kV kısmi deşarjsız yüksek gerilim kaynağı, dijital kısmi deşarj tespit birimi ve akıllı kontrol sistemi ile donatılmıştır; arka plan gürültüsü <0,1 pC, tek tuşla işlem özelliği sunar; mikro elektriksel bileşenlerin seri üretim fabrika muayenesi için uygundur.
- Açıklama
- Özellikler
- Uygulamalar
- Avantajlar
- SSS
- Önerilen Ürünler
Açıklama
The GDPD-IS-15 bir yüksek düzeyde entegre, maliyet etkin kısmi deşarj test platformu mikro ve küçük elektriksel bileşenler ile yalıtım malzemelerinin seri fabrika muayenesi için özel olarak tasarlanmıştır tamamen uyumludur IEC 60270:2015 , GB/T 7354-2018 ve DL/T 848.1-2016 standartlarına uygun olarak, kısmi deşarjsız yüksek gerilim güç kaynağı, dijital kısmi deşarj tespit birimi ve akıllı kontrol sistemini tek bir kabin içinde birleştiren yenilikçi tek parça tasarım kullanmaktadır.

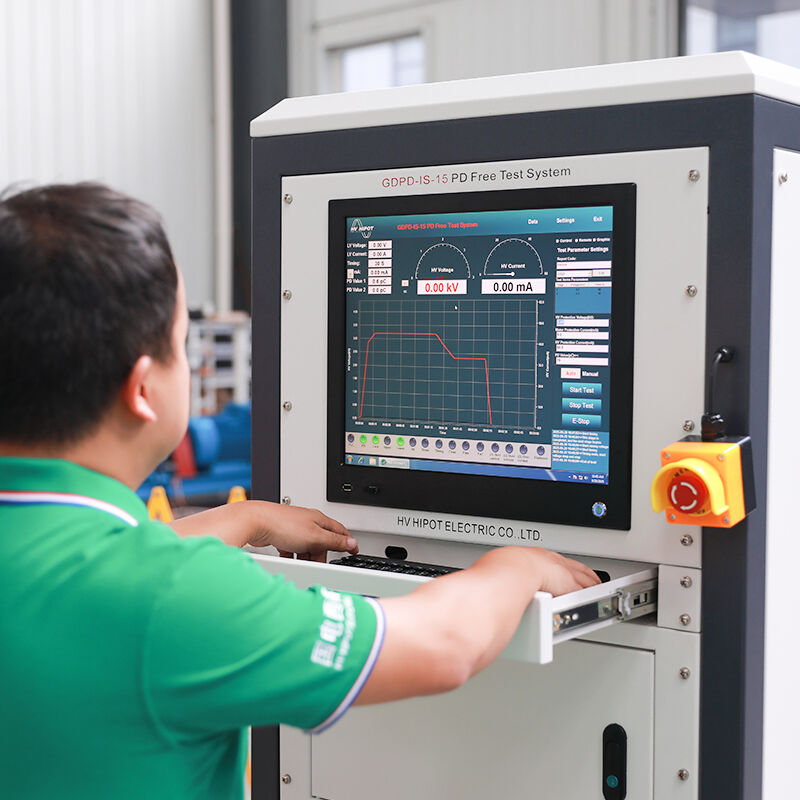

Bu platform, yüksek gerilim güç kaynaklarının, kuplaj kondansatörlerinin, koruyucu dirençlerin ve bağlantı kablolarının ayrı ayrı yapılandırılması ihtiyacını ortadan kaldırır; bu da test kurulumunu büyük ölçüde basitleştirir ve yer kaplamasını azaltır. Sektörde lider <0,1 pC sistem arka plan gürültüsü son derece zayıf kısmi deşarj sinyallerinin doğru şekilde tespit edilmesini sağlar. Özgün kapalı elektromanyetik kalkanlama yapısı çoklu dijital girişim önleme teknolojileriyle birlikte ortamın elektromanyetik girişimini etkili bir şekilde bastırır; böylece karmaşık fabrika ortamlarında bile güvenilir test sonuçları elde edilmesini sağlar. Bir 12 inç endüstriyel dokunmatik ekranla ve sezgisel tek arayüz işletimiyle birlikte, gerilim yükseltme, dayanım testi, kısmi deşarj tespiti ve gerilim düşürme dahil olmak üzere tüm test sürecinin tek tıkla tamamlanmasını destekler. Profesyonel test yazılımı, test verilerini, grafikleri ve sonuçları içeren standartlaştırılmış IEC uyumlu test raporlarını otomatik olarak oluşturur. Otomatik geri çekilebilir yumuşak bağlantılarla donatılmış entegre kablo yönetimi sistemi sayesinde güvenli ve kullanışlı bir test ortamı sağlar. İdealdir mikro transformatörler, kablo uçları, alçak gerilim anahtarları, yalıtım malzemeleri, kapasitörler ve diğer küçük elektrik bileşenlerinin toplu fabrika muayenesi, rutin tip testleri ve kalite kontrolü için mikro transformatörler, kablo uçları, alçak gerilim anahtarları, yalıtım malzemeleri, kapasitörler ve diğer küçük elektrik bileşenleri için.
Özellikler
| Parametre | Özelliği |
|---|---|
| Sistem parametreleri | |
| Uyum standardı | IEC 60270:2015, GB/T 7354-2018, DL/T 848.1-2016 |
| Entegre Bileşenler | Kısmi deşarjsız yüksek gerilim güç kaynağı, dijital kısmi deşarj tespit ünitesi, kuplaj kondansatörü, koruma direnci, kontrol sistemi |
| Sistem Arka Plan Gürültüsü | <0,1 pC |
| Tespit Hassasiyeti | 0,1 pC |
| Ölçüm Aralığı | 0,1 pC ~ 10000 nC |
| Dinamik aralık | > 80 dB |
| Yüksek Gerilim Güç Kaynağı | |
| Çıkış Gerilimi | 0–15 kV AC (sürekli ayarlanabilir) |
| Çıkış kapasitesi | 1kva |
| Çıkış Sıklığı | 50 Hz/60 Hz (değiştirilebilir) |
| Gerilim düzenleme doğruluğu | ±1% |
| Dalga formu distorsiyonu | <3% |
| Girişim Karşıtı Teknolojiler | |
| Zaman Bölgesi Pencereleme | Evet |
| Frekans Bölgesi Filtreleme | Evet |
| Darbe Şekli Tanıma | Evet |
| Faz Kaydırmalı Girişim Bastırma | Evet |
| Arka Plan Gürültüsü Çıkarma | Evet |
| Gösterim ve İşletim | |
| Görüntüleme | 12 inç yüksek çözünürlüklü endüstriyel dokunmatik ekran |
| İşlem Modları | Tam otomatik mod, manuel mod |
| Gerçek Zamanlı İzleme | Yüksek gerilim, yüksek akım, düşük gerilim, düşük akım, test süresi, PD dalga formu |
| Harita Görüntüleme | PRPD, zaman bölgesi dalga formu, darbe sayısı, eğilim eğrisi |
| Yazılım işlevleri | |
| Otomatik Test Süreci | Tek Tıkla Gerilim Yükseltme → Dayanım Testi → PD Tespiti → Gerilim Düşürme → Rapor |
| Rapor Oluşturma | Otomatik Word/PDF Rapor Oluşturma (IEC 60270 uyumlu) |
| VERİ YÖNETİMİ | Sınırsız depolama, sorgulama, karşılaştırma ve dışa aktarma |
| Kullanıcı Yönetimi | Çok Seviyeli Yetki Yönetimi |
| Güvenlik koruması | |
| Aşırı Voltaj Koruması | Evet (ayarlanabilir eşik) |
| Aşırı Akım Koruması | Evet (ayarlanabilir eşik) |
| Atlayıcı Koruma | Evet |
| Kısa devre koruması | Evet |
| Kapı Kilitleme Koruması | Evet |
| Acil Durum Durdurma Butonu | Evet |
| Genel parametreler | |
| Güç Kaynağı | AC 220 V ± %10, 50 Hz |
| Güç Tüketimi | <2 kW |
| Boyutlar | 600×600×1200 mm (U×G×Y) |
| Ağırlık | ~120 kg |
| Kasa | Elektrostatik püskürtme ile kaplanmış soğuk haddeleme çelik kabine |
| Kablo yönetimi | Otomatik geri çekilebilir yumuşak bağlantılar |
| Çalışma sıcaklığı | -10℃ ~ +50℃ |
| Çalışma nem oranı | ≤ %90 Bağıl Nem (yoğuşmasız) |
| Rakım | ≤2000m |
Uygulamalar
Temel Test Nesneleri
- Mikro transformatörler : 10 kV ve altı dağıtım transformatörleri, ölçüm transformatörleri, elektronik transformatörler
- Cable accessories : 10 kV ve altı kablo uçları, ara eklemeler, kablo konektörleri
- Alçak gerilim anahtarları : Devre kesiciler, kontaktörler, röleler, anahtarlama donanımı bileşenleri
- Yalıtım Malzemeleri : Epoksi reçine, silikon kauçuk, izolasyon kağıdı, izolasyon filmleri
- Diğer Bileşenler : Kondansatörler, reaktörler, izolatörler, aşırı gerilim koruma cihazları (surge arresters), elektronik bileşenler
Tipik Kullanım Senaryoları
- Elektriksel bileşen üreticileri : Toplu fabrika denetimi ve kalite kontrolü
- Transformatör üreticileri : Küçük transformatör üretim hattı testi
- Kablo aksesuarı üreticileri : Kablo uç bağlantısı ve ek birleşimleri için rutin testler
- Yalıtım malzemesi üreticileri : Malzemenin yalıtım performansı testi
- Teknik okullar ve üniversiteler : öğretim ve gösterim deneyleri
- Bağımsız üçüncü parti test kurumları : Temel bileşen performansı testi
Avantajlar
S: Toplu üretim hattı testi için kullanılabilir mi?
Y: Evet. GDPD-IS-15, özellikle toplu fabrika denetimi amacıyla tasarlanmıştır. Tek tuşla tam otomatik test özelliğine sahiptir ve tam bir test döngüsünü 2 dakikadan kısa sürede tamamlayabilir. Otomatik rapor oluşturma işlevi, manuel rapor yazımını ortadan kaldırarak üretim hattı verimliliğini büyük ölçüde artırır.
S: Ekranlı bir odaya ihtiyaç var mı?
A: Hayır. Platform, çevresel elektromanyetik girişimleri etkili bir şekilde bastırmak için tamamen kapalı bir elektromanyetik kalkanlama yapısı ile birden fazla dijital girişim önleme teknolojisini bir araya getirir. Pahalı bir kalkanlı odaya gerek kalmadan, sıradan fabrika üretim ortamlarında güvenilir test sonuçları elde edebilir.
S: En yüksek test kapasitesi ne kadardır?
A: GDPD-IS-15, 10 μF’a kadar test kapasitelerini işleyebilir; bu da tüm ana akım mikro transformatörleri, kablo uçları, alçak gerilim anahtarları ve yalıtım malzemelerini kapsar.
S: Test raporlarını otomatik olarak oluşturabilir mi?
A: Evet. Profesyonel test yazılımı, IEC 60270 standardına uygun standartlaştırılmış Word/PDF test raporlarını otomatik olarak oluşturabilir; bu raporlar test parametrelerini, test verilerini, kısmi deşarj (PD) haritalarını ve sonuçları içerir. Kullanıcılar ayrıca rapor formatını ihtiyaçlarına göre özelleştirebilir.
SSS
S: Kısmi deşarj ölçümü DC gerilim altında yapılabilir mi?
A: Evet. GDJF-2007AD, benzersiz bir AC/DC çift modlu tasarım aC ve DC gerilim koşullarında kısmi deşarj sinyallerini doğrudur ölçebilen bir cihazdır. Bu özellik, HVDC iletim ekipmanları ve DC kabloları gibi DC ekipmanlarının test edilmesi açısından özellikle önemlidir.
Soru: IEC 60270 standardına göre otomatik kalibrasyon destekliyor mu?
Cevap: Evet. Sistem, entegre bir otomatik kalibrasyon sistemi ve standart bir kalibrasyon darbe üreticisiyle donatılmıştır. IEC 60270 standardının gerekliliklerine uygun olarak tek bir tıklamayla sistem kalibrasyonunu tamamlayabilir; bu da ölçüm sonuçlarının doğruluğunu ve izlenebilirliğini sağlar.
Soru: Hangi girişim engelleme teknolojilerine sahiptir?
A: GDJF-2007AD, zaman alanı pencereleme, frekans alanı filtreleme, darbe şekli tanıma ve faz kaydırmalı girişim bastırma da dahil olmak üzere çoklu gelişmiş dijital girişim önleme teknolojilerini kullanır. Bu teknolojiler; güç frekansı girişimi, periyodik girişim ve dar bant girişim gibi çeşitli saha girişimlerini etkili bir şekilde bastırarak karmaşık elektromanyetik ortamlarda bile güvenilir test sonuçlarının elde edilmesini sağlar.
