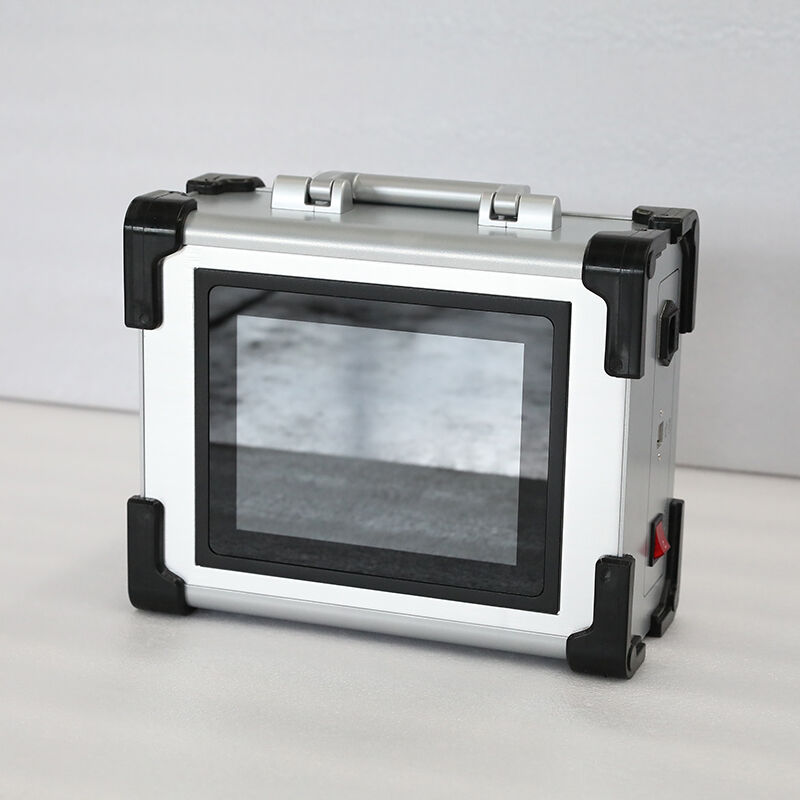

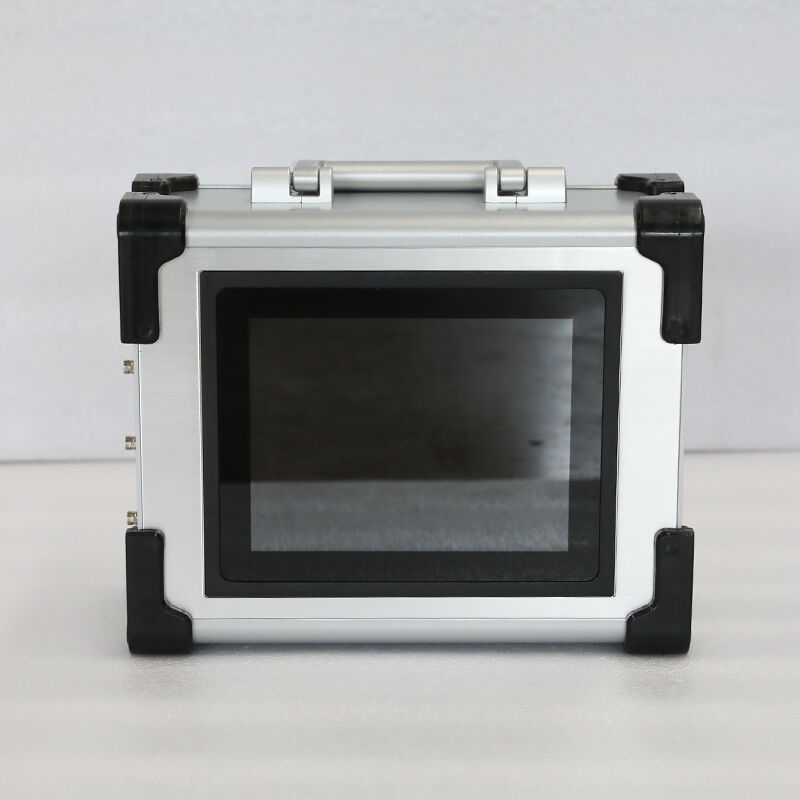

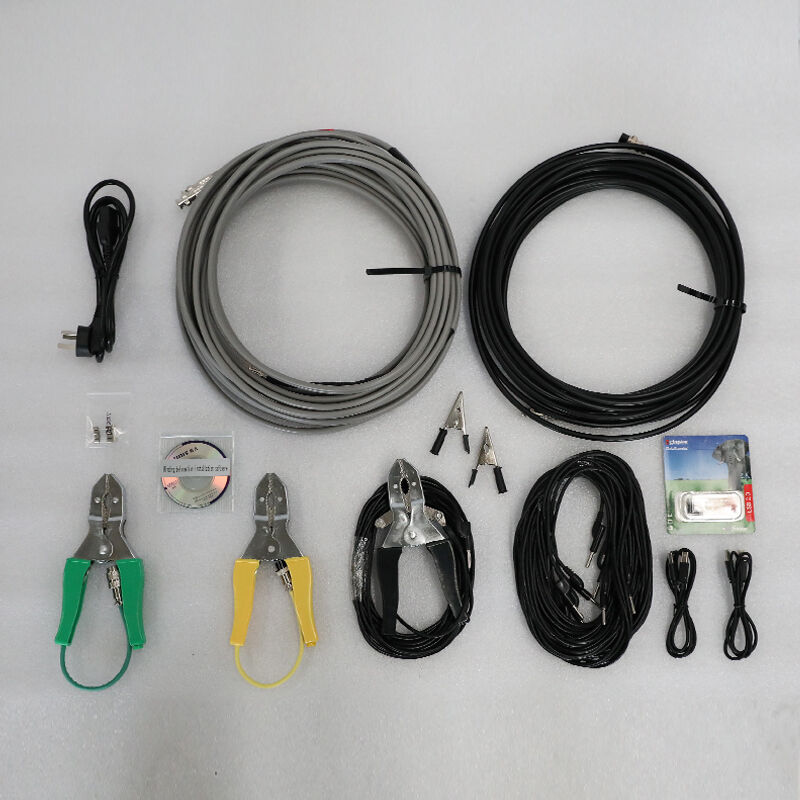

GDRB-C Transformatör Sargı Deformasyonu Test Cihazı
GDRB-C Dijital Akıllı Endüstriyel Trafo Sarım Deformasyon Test Cihazı (Frekans Yanıt Analizi), 10 Hz–10 MHz tarama aralığı, %0,01 frekans doğruluğu, 40.000 tarama noktası, %99,9 tekrarlanabilirlik, çift kanallı eşzamanlı örnekleme, entegre endüstriyel bilgisayar, otomatik deformasyon tanısı özelliği; 6 kV–500 kV güç transformatörleri için yüksek hassasiyetli, tahribatsız sarım deformasyonu tespiti amacıyla kullanılır.
- Açıklama
- Özelliği
- Uygulamalar
- Avantajlar
- SSS
- Önerilen Ürünler
Açıklama
The GDRB-C bir yüksek performanslı, endüstriyel sınıf, tahribatsız transformatör test cihazı 6 kV–500 kV güç transformatörlerinin yüksek hassasiyetli sargı deformasyonu tespiti için özel olarak tasarlanmıştır tamamen uyumludur DL/T 911-2016 , IEC 60076-18:2012 ve IEEE Std C57.149-2012 standartlarına uygun olup, ithal edilmiş DDS dijital tarama frekansı teknolojisi ve çift kanallı 16 bit eşzamanlı örnekleme yöntemini kullanarak aşırı geniş frekans kapsama alanı ve aşırı yüksek test tekrarlanabilirliği sağlar.
Cihazın özellikleri şunlardır: tümü-Bir-Arada Endüstriyel Bilgisayar Tasarımı dahili 8,4 inç yüksek parlaklıkta dokunmatik ekran ve Windows işletim sistemi ile birlikte gelir; bu nedenle harici dizüstü bilgisayarlara gerek kalmaz. Doğrusal ve bölümlü tarama modlarını destekler; sargı frekans cevabı eğrilerindeki ince değişiklikleri yakalamak için maksimum 40000 tarama noktası sunar. Mevcut eğriyi referans eğrisiyle karşılaştırarak, eksenel yer değişimini, radyal şişmeyi, sarım-ara kısa devreleri, çekirdek gevşemesi gibi mekanik arızaları 1 mm’ye kadar küçük boyutlarda doğru bir şekilde tespit edebilir. Akıllı analiz yazılımıyla donatılmıştır; bu yazılım otomatik olarak korelasyon katsayılarını hesaplar ve dört seviyeli deformasyon tanı sonuçları sağlar. İdealdir: kısa devre sonrası arıza tespiti, taşımadan sonra kabul testleri, önleyici bakım testleri, fabrika tip testleri ve üçüncü taraf sertifikasyonu büyük güç transformatörleri için.
Özelliği
| Parametre | Özelliği |
|---|---|
| Tarama Frekans Aralığı | 10 Hz – 10 MHz |
| Frekans doğruluğu | 0.01% |
| Genlik Ölçüm Aralığı | -120 dB – +20 dB |
| Genlik Doğruluğu | ±0,1 dB |
| Tarama Noktaları | 40000 nokta (doğrusal tarama) / 2000 nokta (bölümlü tarama) |
| Tarama Modları | Doğrusal tarama / Parçalı tarama |
| Test Tekrarlanabilirliği | ≥99.9% |
| Örnekleme Kanalları | Çift kanallı 16 bit eşzamanlı örnekleme |
| Çıkış Gerilimi | ±10 V tepe değeri (yazılım ile ayarlanabilir) |
| Çıkış empedansı | 50Ω |
| Giriş Empedansı | 1 MΩ (entegre 50 Ω eşleştirme direnci) |
| Gerilim İzolasyonu | 5000V |
| Teşhis Yöntemi | Korelasyon katsayısı yöntemi (DL/T 911-2016) |
| Deformasyon Sınıfları | Normal / Dikkat Gerektiren / Anormal / Şiddetli |
| Karşılaştırma Modları | Boyuna karşılaştırma / Enine karşılaştırma |
| Görüntüleme | 8,4 inç yüksek parlaklıkta endüstriyel dokunmatik ekran |
| İşletim Sistemi | Entegre Windows işletim sistemi |
| Veri Depolama | 1000 grup (zaman damgası ile, kapanma koruması) |
| Veri Dışa Aktarma | USB arayüzü, Word/PDF rapor oluşturma |
| Dil Desteği | Çince/İngilizce ikili dil |
| Güç Kaynağı | AC 220 V ± %10, 50 Hz |
| Koruma fonksiyonları | 5000 V gerilim izolasyonu, aşırı gerilim, aşırı akım, kısa devre, ters kutupluluk, otomatik deşarj |
| Boyutlar (mm) | 355 × 145 × 270 (U × G × Y) |
| Ağırlık | ~17 kg |
| Çalışma sıcaklığı | -10℃ ~ +50℃ |
| Çalışma nem oranı | ≤ %90 RH (yoğuşmasız) |
| Rakım | ≤2000m |
| Uyumluluk | DL/T 911-2016, IEC 60076-18:2012, IEEE Std C57.149-2012, GB/T 1094.1-2021 |
Uygulamalar
Temel Test Nesneleri
- Büyük güç dönüşümü aletleri 6 kV–500 kV yağlı tip güç transformatörleri (en fazla 1000 MVA’ya kadar)
- Aşırı yüksek gerilim transformatörleri : 220 kV–500 kV EHV/UHV güç transformatörleri
- Kuruluşlu transformatörler 10 kV–35 kV kuru tip güç transformatörleri
- Özel transformatörler doğrultucu transformatörler, fırın transformatörleri, traksiyon transformatörleri
- Jeneratör trandüktörleri : büyük jeneratör yükseltme transformatörleri
Tipik Kullanım Senaryoları
- Kısa devre sonrası arıza tespiti transformatörün yakın alanda kısa devre arızası yaşadıktan sonra zorunlu test
- Taşımadan sonraki kabul testi uzun mesafe taşıma nedeniyle sargılarda meydana gelen deformasyonların kontrolü
- Önleyici bakım testleri transformatör sargı durumunun düzenli denetimi
- Fabrika tipi testler dönüştürücü üreticisinin tip testleri ve sevkiyattan önceki kalite kontrolü
- Bağımsız üçüncü parti test kurumları : uygunluk testi ve sertifikasyon
- Enerji şirketleri sahada dönüştürücü durum değerlendirmesi ve ömür yönetimi
- Araştırma kurumları için oldukça uygundur dönüştürücü arıza mekanizması araştırması ve standartların hazırlanması
Avantajlar
Uluslararası standartlara uygunluk
DL/T 911-2016, IEC 60076-18 ve IEEE Std C57.149 standartlarını tam olarak karşılar → test sonuçları küresel düzeyde tanınmaktadır
10 MHz Ultra Geniş Frekans Aralığı
6 kV-500 kV trafo karakteristik frekans bantlarının tamamını kapsar → 2 MHz cihazlarla tespit edilemeyen küçük arızaları algılar
sektörde %99,9'luk lider tekrarlanabilirlik
Farklı zamanlarda ve farklı operatörler tarafından yapılan test sonuçlarının tutarlılığını sağlar → cihazın kararsızlığından kaynaklanan test hatalarını ortadan kaldırır
40.000 Yüksek Çözünürlüklü Tarama Noktası
Sargı frekans cevabı eğrilerindeki ince değişimleri yakalar → ciddi hasarlara neden olmadan önce potansiyel arızaları belirler
Tümü-Bir-Arada Endüstriyel Bilgisayar Tasarımı
Entegre endüstriyel bilgisayar ve dokunmatik ekran, harici bir dizüstü bilgisayara gerek yok → işletimi basitleştirir, sahada test verimliliğini artırır
Hızlı Test Hızı
sargı başına 30 saniye, üç fazlı testi 5 dakikadan az sürede tamamlar → geleneksel cihazlara kıyasla iş verimliliğini %50 oranında artırır
Akıllı Otomatik Teşhis
Standart algoritma entegre edilmiştir; korelasyon katsayısı otomatik olarak hesaplanır ve dört seviyeli teşhis raporu verilir → operatörün beceri gereksinimini azaltır, öznel değerlendirme hatalarını ortadan kaldırır
Sağlam Endüstriyel Tasarım
Dayanıklı alüminyum alaşımlı şasi, darbeye ve titreşime dayanıklı → zorlu saha koşullarına uygun
SSS
S: GDRB-C ve GDRB-B arasındaki fark nedir?
A:
- GDRB-C (Endüstriyel Sınıf) : 10 Hz–10 MHz tarama aralığı, 40.000 tarama noktası, %99,9 tekrarlanabilirlik, entegre endüstriyel bilgisayar, harici dizüstü bilgisayara gerek yoktur; yüksek hassasiyetli laboratuvar testleri ve 220 kV–500 kV EHV trafo saha testleri için optimize edilmiştir yüksek-kesinlikli laboratuvar testleri ve 220 kV–500 kV EHV trafo saha testleri
- GDRB-B (Taşınabilir Sınıf) : 10 Hz–2 MHz tarama aralığı, 2.000 tarama noktası, %99,5 tekrarlanabilirlik, harici dizüstü bilgisayar gerektirir, entegre 8 saatlik pil, 10 kV–110 kV dağıtım trafosu saha testleri için optimize edilmiştir 10 kV–110 kV dağıtım trafosu saha testleri Her ikisi de frekans cevabı analizi yöntemini kullanır ve DL/T 911-2016 standartlarına uyar.
S: 10 MHz tarama aralığı neden önemlidir?
A: Küçük sargı deformasyonları (örneğin 1 mm eksenel yer değiştirme veya kısmi sarım-ara kısa devreler) çoğunlukla yüksek frekans bandında (2 MHz üzeri) değişikliklere neden olur. GDRB-C’nin 10 MHz’lik ultra-geniş frekans aralığı bu ince değişiklikleri yakalayabilir ve 2 MHz’lik cihazlarla tespit edilemeyen potansiyel arızaların erken aşamada tespit edilmesini sağlar.
S: GDRB-C harici bir dizüstü bilgisayara mı ihtiyaç duyar?
Y: Hayır. İçinde 8,4 inçlik dokunmatik ekranlı ve Windows işletim sistemiyle çalışan entegre bir endüstriyel bilgisayar bulunur; bu da tüm test işlemlerini, veri analizlerini ve rapor oluşturma işlemlerini bağımsız olarak gerçekleştirmeyi sağlar ve böylece harici dizüstü bilgisayar kullanımını ortadan kaldırarak saha işlemlerini basitleştirir.
S: Test tekrarlanabilirliği nedir ve neden önemlidir?
Y: GDRB-C, sektörde lider %99,9 test tekrarlanabilirliğine sahiptir; bu da aynı sargı üzerinde farklı zamanlarda ve farklı operatörler tarafından yapılan test sonuçlarının neredeyse özdeş olduğu anlamına gelir. Bu özellik, uzun vadeli sargı durumu izlemesi açısından kritik öneme sahiptir çünkü herhangi bir eğri değişikliğinin, ölçüm cihazından kaynaklanan hatalar değil, aslında sargıdaki deformasyonlardan kaynaklandığından emin olunmasını sağlar.
