Açıklama
GDTF-200kVA/200kV, 110 kV–220 kV kapasitör gerilim transformatörlerinin (CVT) hata doğrulaması ve AC dayanım gerilimi testi için özel olarak tasarlanmış, metrolojik sınıf, saha optimizasyonlu, endüktans ayarlı güç frekansı rezonans test sistemidir. Sistem, JJG 1021-2007 ‘Enstrüman Transformatörleri İçin Doğrulama Yönetmeliği’ ve IEC 60044-5 standartlarına tam olarak uymakta olup, yüksek gerilim üretmek için yalnızca küçük bir giriş gücü gerektiren seri rezonans prensibini benimser; aynı zamanda şebeke frekansına tam olarak eşdeğer saf 50 Hz sinüs dalgası çıkışı sağlar.

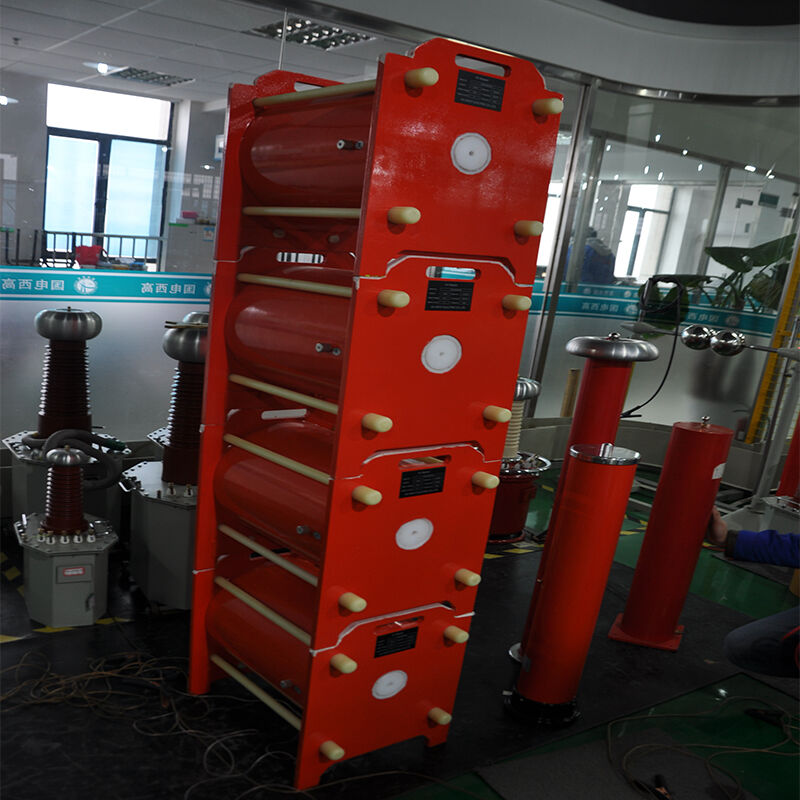

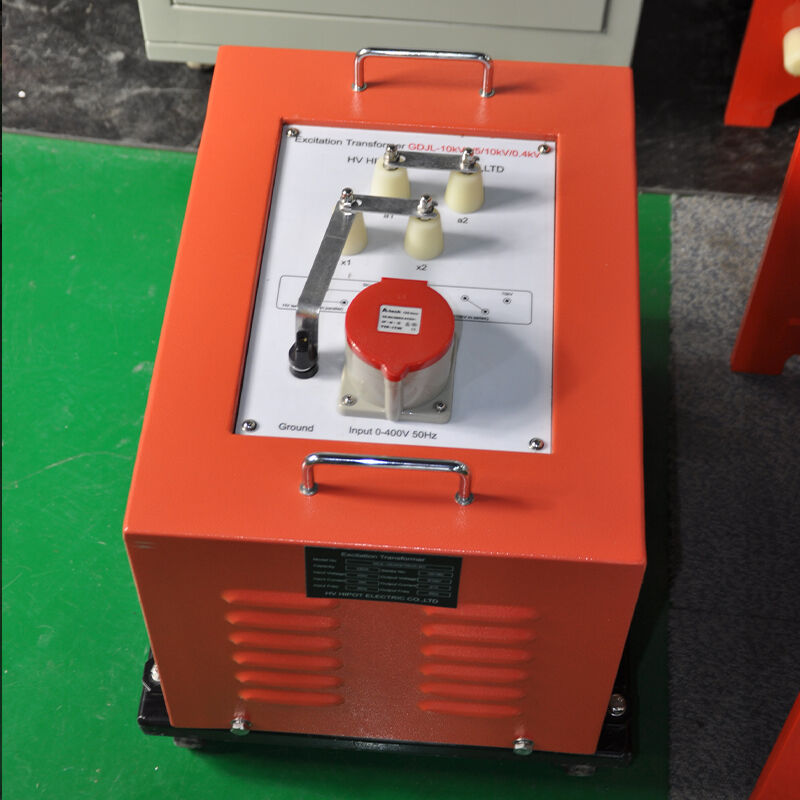

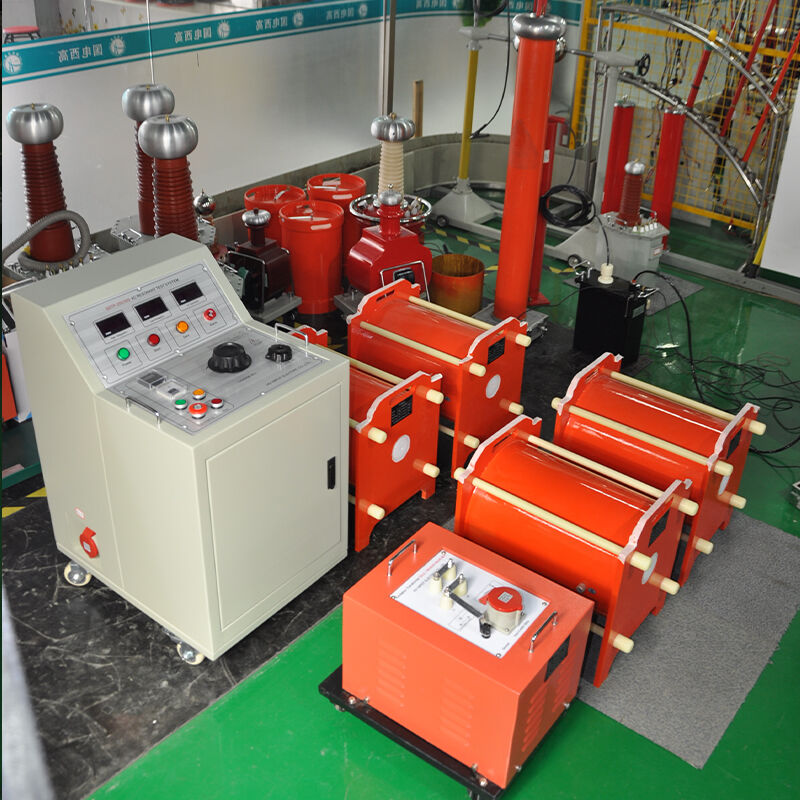

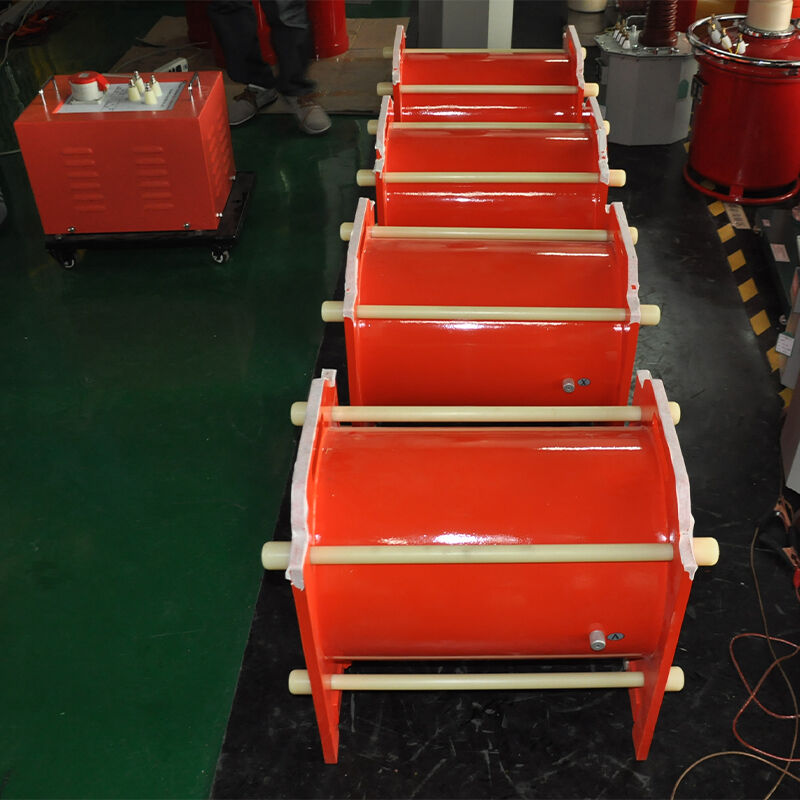

Değişken frekanslı rezonans sistemlerinin aksine, bu cihaz, sabit 50 Hz’de rezonansa ulaşmak için reaktörün endüktansını ayarlar ve iç yapısında seri rezonansa yakın çalışan CVT’lerde (Kapasitans Gerilim Dönüşümü Cihazları) doğası gereği ortaya çıkan frekansa bağlı oran hatasını tamamen ortadan kaldırır. Sistem, dijital akıllı kontrol kutusu, uyarım transformatörü, 330 H–630 H aralığında sürekli ayarlanabilen kuru tip epoksi dökümlü reaktör ve 0,2 sınıfı standart kapasitif gerilim bölücüden oluşur. Elektrikli servo ayarlama sistemi ve gelişmiş otomatik rezonans bulma algoritması ile donatılmıştır; bu sayede reaktörün endüktansını CVT’nin ana kapasitesine (0,005 μF–0,02 μF) otomatik olarak uyarlayarak 60 saniye içinde rezonansa ulaşmasını sağlar. Kapsamlı güvenlik korumaları ve transformatör kalibratörleri için özel arayüze sahip olması, hem laboratuvar hem de saha ortamlarında doğru ve güvenli CVT doğrulamasını sağlar.
Özellikler
|
Parametre |
Özelliği |
|
Giriş Gücü |
3 fazlı 380 V ± %10, 50 Hz |
|
Nominal çıkış kapasitesi |
200kva |
|
Adlık Çıkış Voltajı |
0–200 kV AC (Etkin Değer) |
|
Adlık çıkış akımı |
1A |
|
Çıkış Sıklığı |
Sabit 50 Hz ± %0,01 (saf şebeke frekansı) |
|
Çıkış Dalga Formu Bozulması (THD) |
≤0.3% |
|
Reaktör tipi |
Kuru tip epoksi kaplamalı ayarlanabilir reaktör (hava aralığı) |
|
Endüktans Ayarlama Aralığı |
330 H–630 H (sürekli adım yok) |
|
Ayarlama Yöntemi |
Elektrikli servo motor tahriki |
|
Eşleşen CVT Ana Kapasitesi |
0,005 μF–0,02 μF |
|
Sistem Kalite Faktörü (Q) |
≥30 (tipik değer: 30–40) |
|
Gerilim ölçüm doğruluğu |
≤±%1,0 Tam Ölçek |
|
Akım Ölçüm Doğruluğu |
≤±%1,0 Tam Ölçek |
|
Kalibratör Arayüzü |
BNC (gerilim/akım çıkışı) |
|
Test Modları |
Otomatik kalibrasyon, Manuel test, Zamanlı dayanım |
|
Zamanlama aralığı |
0–9999 s ayarlanabilir |
|
Görüntüleme |
7 inçlik renk dokunmatik ekran |
|
Veri Depolama |
1000 grup (zaman damgası ile) |
|
Veri Dışa Aktarma |
USB flash sürücüsü |
|
Koruma fonksiyonları |
Sıfır başlangıç, Aşırı gerilim, Aşırı akım, Kıvılcımlanma, Acil durdurma, Topraklama tespiti, Aşırı sıcaklık |
|
Sürekli işlem süresi |
tam yükte 5 dakika |
|
Çalışma sıcaklığı |
-10℃ ~ +40℃ |
|
Çalışma nem oranı |
≤ %85 RH (yoğuşmasız) |
|
Uyumluluk |
JJG 1021-2007, GB 50150-2016, GB/T 16927.1-2011, IEC 60044-5, IEC 61010-1 CAT III 1000 V |
Uygulamalar
Temel Test Nesneleri (110 kV–220 kV Sistemi)
- Kondansatörlü Gerilim Transformatörleri (CVT): Oran hatası ve faz hatası doğrulaması (birincil standart)
- CVT AC dayanım gerilimi testi: Bakım sonrası veya devreye alma sonrası frekans dayanım testi
- Elektromanyetik Gerilim Transformatörleri (VT): 110 kV–220 kV VT kalibrasyonu ve dayanım testi
- Akım Dönüşümleri (CT): Standart gerilim dönüşümleriyle dolaylı kalibrasyon
- Güç dönüştürücüleri: 110 kV–220 kV dönüştürücü sargılarının AC dayanım testi
- GIS ve ayırıcı ekipmanlar: 110 kV–220 kV GIS ve ayırıcı ekipmanların yalıtım testi
Tipik Kullanım Senaryoları
- Güç metroloji enstitüleri: CVT ve VT laboratuvar kalibrasyonu ve izlenebilirlik
- Trafo merkezi devreye alma: GB 50150-2016 standardına göre yeni CVT kabul testi
- Önleyici bakım: Periyodik CVT hata doğrulaması ve yalıtım testi
- Dönüştürücü üreticileri: CVT’lerin fabrika kalibrasyonu ve kalite kontrolü
- Üçüncü taraf denetimi: Ölçüm dönüştürücülerinin uygunluk testi ve sertifikalandırılması
Avantajlar
Saf 50 Hz ± 0,01 % Metroloji Sınıfı Çıkış
Şebeke frekansıyla özdeş, frekansa bağlı oran hatası yok → JJG 1021-2007 CVT kalibrasyon gereksinimlerine tam olarak uymaktadır
≤ %0,3 Ultra-Düşük Dalga Formu Bozulması
Mükemmel dalga formu kalitesi, doğru hata ölçümünü sağlar → en katı metroloji standartlarını karşılar
Geniş Endüktans Ayarlama Aralığı
330 H–630 H arası sürekli ayarlama, tüm 110 kV–220 kV CVT ana kapasitelerine (0,005 μF–0,02 μF) uyar → tek bir sistem, tüm yaygın CVT modellerini kapsar
Elektrikli Otomatik Tuning
Tek tuşla otomatik tuning, rezonans noktasını 60 saniye içinde bulur → manuel ayarlamayı ortadan kaldırır, kalibrasyon verimliliğini artırır
Özel Kalibratör Arayüzü
Tüm yaygın transformatör kalibratörleriyle sorunsuz bağlantı → entegre CVT hata ölçüm sistemi
Güvenli Delinme Koruması
Delinmeden sonra kısa devre akımı, test akımının yalnızca 1/Q’sudur → test sırasında pahalı CVT hasarını önler
SSS
S: Neden değişken frekanslı rezonans sistemleri CVT kalibrasyonu için kullanılamaz?
Y: CVT’ler, iç telafi reaktörleri içerir ve yüksek doğruluk elde etmek için seri rezonansa yakın çalışır. Gerilim oranları frekans değişimlerine son derece duyarlıdır (0,1 Hz’lik bir frekans sapması %0,1’den fazla oran hatasına neden olabilir). JJG 1021-2007 standardı, CVT kalibrasyonunun 50 Hz ± 0,5 Hz aralığında yapılmasını açıkça zorunlu kılar; bu şartı yalnızca endüktans ayarlı güç frekansı rezonans sistemleri sağlayabilir.
S: GDTF-200 kVA/200 kV (CVT) ile GDTF-200 kVA/50 kV (genel) arasındaki fark nedir?
A:
- GDTF-200 kVA/200 kV (CVT): 200 kV çıkış, 330 H–630 H endüktans aralığı, ≤ %0,3 THD, ±%0,01 frekans kararlılığı, özel kalibratör arayüzü, CVT metrolojisi için optimize edilmiştir
- GDTF-200 kVA/50 kV (genel): 50 kV çıkış, 40 H–102 H endüktans aralığı, ≤ %0,5 THD, genel yalıtım testleri için
Her ikisi de endüktans ayarlı güç frekansı rezonans teknolojisini kullanır.
S: Bu sistem hangi CVT modellerini test edebilir?
A: Ana kapasitesi 0,005 μF ile 0,02 μF arasında olan tüm 110 kV ve 220 kV CVT modellerini test edebilir; bu da dünya genelinde işletmede bulunan CVT’lerin %95’ten fazlasını kapsar.
S: Rezonans noktası bulmak ne kadar sürer?
A: Elektrikli otomatik ayarlama sistemi, eşleşme aralığındaki herhangi bir CVT için 50 Hz’deki kesin rezonans noktasını 60 saniye içinde bulabilir.
S: Transformatör kalibratörleriyle bağlantıya destek verir mi?
A: Evet. Piyasadaki tüm ana transformatör kalibratörleriyle uyumlu, doğru gerilim ve akım sinyalleri sağlayan özel bir BNC arayüzüne sahiptir.
