GDTF-2700 kVA/900 kV 500 kV Trafo Merkezi Rezonans Yüksek Gerilim Test Cihazı

GDTF-2700 kVA/900 kV 500 kV Trafo Merkezi Rezonans Yüksek Gerilim Test Cihazı

GDTF-2700 kVA/900 kV 500 kV trafo merkezi değişken frekanslı rezonans test sistemi: 900 kV AC, 10 adet 90 kV’lik reaktörün seri/paralel bağlantısı, 30-300 Hz, Q≥30, otomatik frekans taraması, tam koruma; 500 kV GIS/transformatör/uzun kablo AC yüksek gerilim dayanım testi için uygundur; DL/T 849.6-2016 standardına uygundur.

Açıklama
Özellikler
Uygulamalar
Avantajlar
SSS
Önerilen Ürünler

Açıklama

The GDTF-2700kVA/900kV bir çok yüksek gerilimli, yüksek kapasiteli değişken frekanslı seri rezonans test sistemi 500 kV trafo merkezlerinde büyük ölçekli elektrikli ekipmanların AC dayanım gerilimi testleri için özel olarak tasarlanmıştır tamamen uyumludur DL/T 849.6-2016 ve GB 50150-2016 standartlarıyla; yüksek gerilim ve büyük akım üretmek için yalnızca küçük bir giriş gücüyle seri rezonans ilkesini kullanarak, geleneksel test transformatörlerinin aşırı ağır olması ve 500 kV GIS, büyük transformatörler ile çok uzun kablolar için yetersiz kapasiteye sahip olması sorununu çözer.

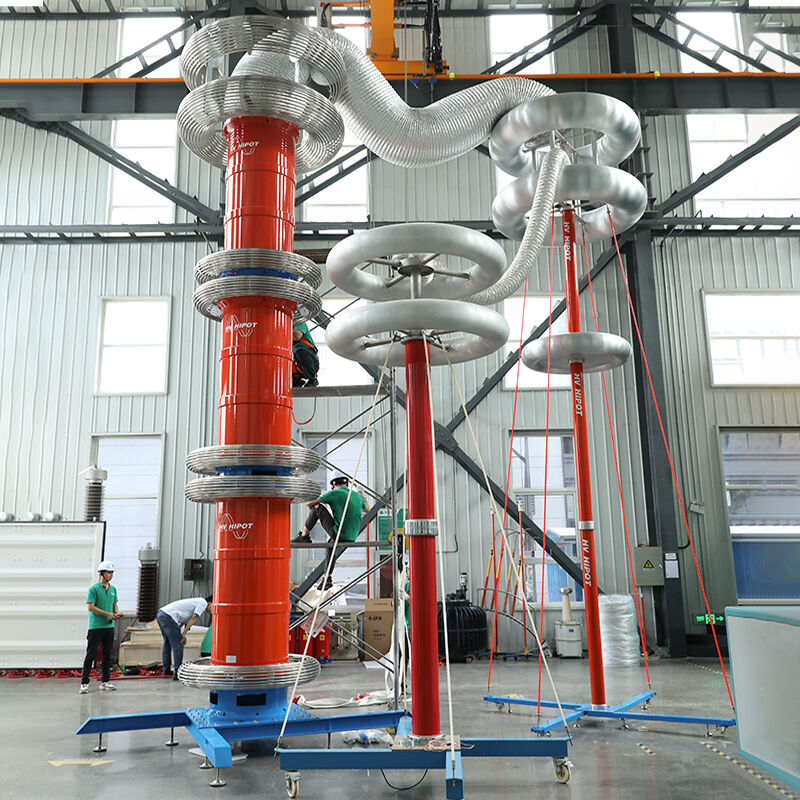

Sistem, yüksek güçlü değişken frekanslı kontrol güç kaynağından, bir uyarma transformatöründen, on adet özdeş 90 kV/3 A'lik kuru tip epoksi dökümlü reaktörden ve 0,2 sınıfı standart kapasitif bölücüden oluşur. Reaktörler, farklı test gerilimi ve akım gereksinimlerine uyum sağlamak için esnek bir şekilde seri veya paralel bağlanabilir; bu da 10 kV ile 500 kV arasındaki tüm test ihtiyaçlarını kapsar. Donatılmıştır. 10,1 inçlik endüstriyel renkli dokunmatik ekran ve gelişmiş otomatik frekans tarama algoritması ile donatılmıştır; rezonans noktasını 45 saniye içinde otomatik olarak bulur, tek tuşla tüm test sürecini tamamlar ve izlenebilirlik amacıyla tüm test verilerini kaydeder. Ayrıca konteynerleştirilmiş taşıma tasarımı ve kapsamlı güvenlik koruması sayesinde zorlu saha koşullarında güvenli ve güvenilir çalışma sağlanır. İdealdir devreye alma ve önleyici bakım testleri 500 kV GIS, ana güç transformatörleri, çok uzun XLPE güç kabloları, izolatörler, akım transformatörleri (CT) ve gerilim transformatörleri (VT).

Özellikler

Parametre	Özelliği
Giriş Gücü	3 fazlı 380 V ± %10, 50 Hz
Nominal çıkış kapasitesi	2700 kVA
Adlık Çıkış Voltajı	0–900 kV AC (Etkin Değer)
Adlık çıkış akımı	3 A (10 seri) / 6 A (5 seri 2 paralel) / 10 A (3 seri 3 paralel + 1 seri) / 15 A (2 seri 5 paralel) / 30 A (10 paralel)
Reaktör Konfigürasyonu	10×90 kV/3 A kuru tip epoksi dökümlü reaktörler
Kombinasyon Modları	90 kV/30 A, 180 kV/15 A, 270 kV/10 A, 450 kV/6 A, 900 kV/3 A
Çalışma frekansı aralığı	30 Hz–300 Hz
Frekans Çözünürlüğü	0,1 Hz
Frekans Kararlılığı	≤0.01%
Sistem Kalite Faktörü (Q)	≥30 (tipik değer: 30–50)
Çıkış dalga formu bozulması	≤1%
Gerilim ölçüm doğruluğu	≤±%1,0 Tam Ölçek
Akım Ölçüm Doğruluğu	≤±%1,0 Tam Ölçek
Test Modları	Otomatik test, Manuel test, Zamanlı test, Basamaklı yükseltme testi
Zamanlama aralığı	0–9999 s ayarlanabilir

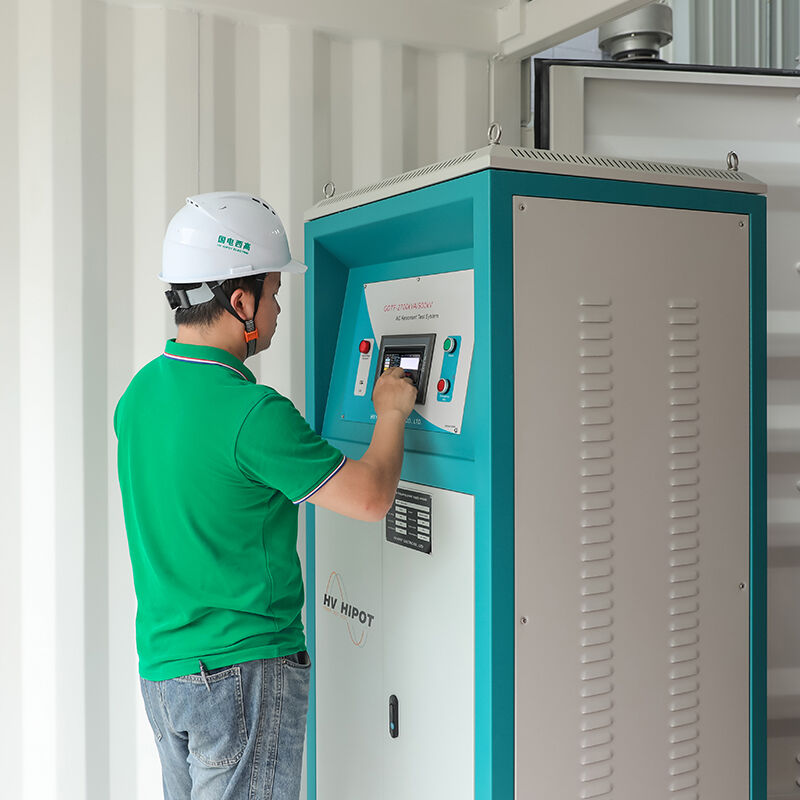

Görüntüleme	10,1 inçlik endüstriyel renkli dokunmatik ekran
Veri Depolama	2000 grup (zaman damgası ile birlikte)
Veri Dışa Aktarma	USB flash sürücü, PDF raporu oluşturma
Uzaktan kontrol	Opsiyonel 100 m kablosuz uzaktan kumanda
Koruma fonksiyonları	Sıfır başlangıç, aşırı gerilim, aşırı akım, kıvılcım atlaması, acil durdurma, topraklama tespiti, aşırı sıcaklık, kilitleme
Sürekli işlem süresi	tam yükte 60 dakika
Çalışma sıcaklığı	-10℃ ~ +40℃
Çalışma nem oranı	≤ %85 RH (yoğuşmasız)

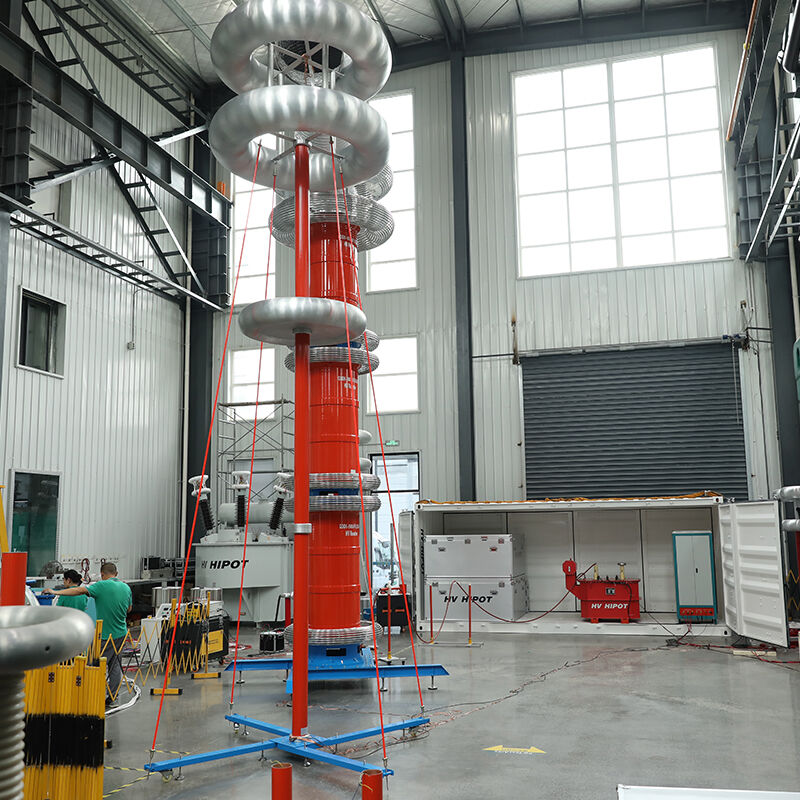

Ulaşım	Standart 20 ft konteyner
Uyumluluk	DL/T 849.6-2016, GB 50150-2016, GB/T 16927.1-2011, IEC 60060-1, IEC 61010-1 CAT III 1000 V

Uygulamalar

Temel Test Nesneleri (500 kV Trafo Merkezi)

GIS ve gazla yalıtılmış anahtarlama donanımı : 500 kV büyük ölçekli GIS, devre kesiciler, ayırıcılar, baralar
Güç transformatörleri : 500 kV ana güç transformatörleri ve ototransformatörler
XLPE güç kabloları 500 kV/1600 mm² kablolar ≤2 km, 220 kV/1200 mm² kablolar ≤4 km, 110 kV/800 mm² kablolar ≤8 km
Kılıflar ve izolatörler 500 kV transformatör kılıfları, direk izolatörleri, askı izolatörleri
Alet Transformatorları 500 kV akım transformatörleri (AT) ve gerilim transformatörleri (GT)
Reaktörler ve kondansatörler 500 kV şönt reaktörler ve güç kondansatörleri

Tipik Kullanım Senaryoları

Trafo merkezi devreye alma yeni 500 kV trafo merkezi ekipmanlarının GB 50150-2016 standardına göre kabul testleri
Önleyici Bakım : periyodik yalıtım dayanımı testleri
Santral testleri 500 kV jeneratör transformatörü ve yardımcı ekipman testleri
Üçüncü Taraf Denetimi : uygunluk testi ve sertifikasyon
İnşaat sahası testleri yeni kurulan ekipmanın sahada testi
Fabrika tipi testler üretici fabrikasında kabul testleri (FAT)

Avantajlar

geleneksel Test Transformatörlerine Göre %97 Enerji Tasarrufu

Seri rezonans ilkesi, giriş gücünü yalnızca çıkış gücünün 1/Q’suna düşürür → düşük giriş gücü, hafif ağırlık, taşınması kolay

Esnek 10 Kademeli Reaktör Kombinasyonu

10 modüler reaktör seri veya paralel bağlanabilir → bir sistem, 10 kV ile 500 kV arasındaki tüm test gereksinimlerini karşılar

2700 kVA Ultra-Yüksek Kapasite

Yeterli akım 2 km'lik 500 kV XLPE kabloları ve büyük 500 kV GIS ekipmanları için → alt-test yapılmaz, doğru sonuçlar sağlar

Otomatik Rezonans Bulma

Tek tıkla otomatik tarama, 45 saniye içinde rezonans noktasını bulur → manuel ayarlamayı ortadan kaldırır, test verimliliğini artırır

Saf sinüs dalgası çıkışı

Dalga formu bozulması ≤ %1 → ulusal ve uluslararası standartların katı gereksinimlerini karşılar

Kapsamlı güvenlik koruması

Çoklu koruma katmanları + atlama koruması + kilitlenme koruması → operatörler ve pahalı test ekipmanları için maksimum güvenlik

SSS

Soru: Değişken frekanslı rezonans test sisteminin çalışma prensibi nedir?

Cevap: Seri rezonans prensibini kullanır: güç kaynağının çıkış frekansı ayarlanarak reaktörün endüktansı ile test örneğinin kapasitesi arasında rezonans sağlanır; bu sayede küçük bir giriş gücüyle test örneğinde yüksek gerilim ve büyük akım oluşturulur.

Soru: GDTF-2700kVA/900kV ile GDTF-810kVA/270kV arasındaki fark nedir?

GDTF-2700kVA/900kV : 900 kV tepe çıkış gerilimi, 2700 kVA kapasite, 10×90 kV’lik reaktörler, en fazla 2 km uzunluğundaki 500 kV XLPE kablolarının testi yapılabilir , 500 kV ultra yüksek gerilim trafo merkezleri için uygundur
GDTF-810kVA/270kV : 270 kV tepe çıkış gerilimi, 810 kVA kapasite, 6×45 kV’lik reaktörler, testler en fazla 1,5 km 220 kV XLPE kablolar , 220 kV trafo merkezleri için uygundur
Her ikisi de aynı değişken frekanslı seri rezonans teknolojisini ve otomatik frekans tarama fonksiyonunu kullanır.

S: Rezonans noktası bulmak ne kadar sürer?

Y: Otomatik frekans tarama algoritması, çoğu test örneği için rezonans noktasını 45 saniye içinde bulabilir.

S: Test edilebilen en uzun 500 kV XLPE kablo uzunluğu nedir?

Y: 900 kV’te 3 A nominal akımla en fazla 2 km 500 kV/1600 mm² XLPE güç kablosu , 4 km 220 kV/1200 mm² XLPE güç kablosu , veya 110 kV/800 mm² XLPE güç kablosu, 8 km .

Soru: Güç frekansı ve değişken frekans testleri için birlikte kullanılabilir mi?

C: Evet. 30–300 Hz geniş frekans aralığı farklı standartlara göre hem güç frekansı (50 Hz) hem de değişken frekans (20–300 Hz) testlerini destekler.
