GDUI-511PD Akustik Görüntüleme Kamerası
GDUI-511PD Dijital Akıllı Akustik Görüntüleme Kamerası: 128 kanallı MEMS mikrofon dizisi, çift işlevli gaz kaçağı ve kısmi deşarj tespiti, gerçek zamanlı akustik bulut haritası ve çift-spektrumlu füzyon özellikleriyle donatılmıştır; enerji trafo merkezleri ve endüstriyel ekipmanlar üzerinde canlı muayene amacıyla kullanılır.
- Açıklama
- Özellikler
- Uygulamalar
- Avantajlar
- SSS
- Önerilen Ürünler
Açıklama

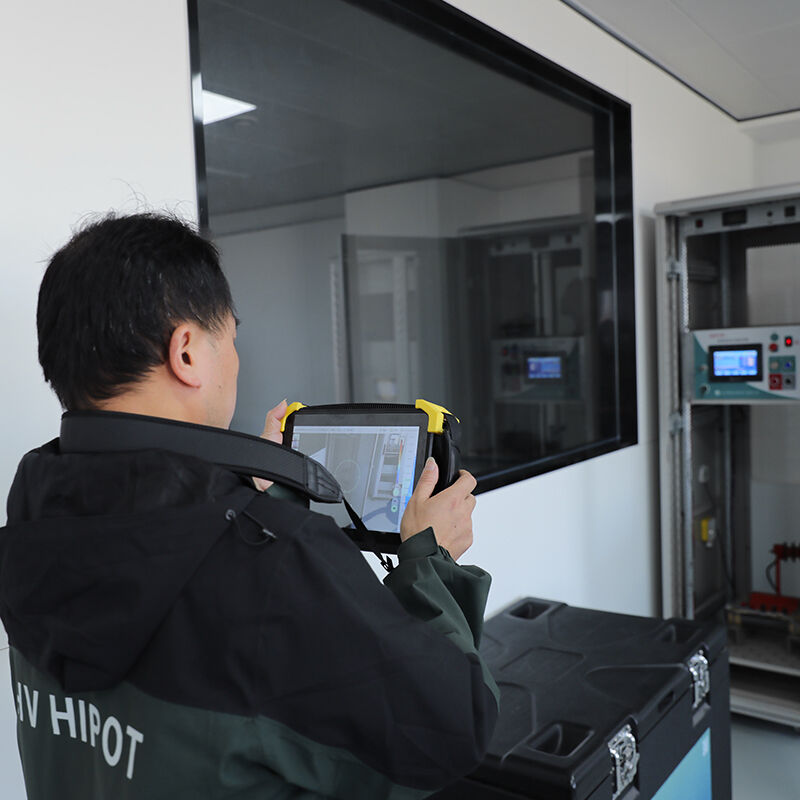

The GDUI-511PD bir devrimci, sahada optimize edilmiş çift işlevli akustik görüntüleme cihazı basınçlı gaz sızıntılarını ve elektriksel kısmi deşarjları temas gerektirmeden, gerçek zamanlı olarak tespit etmek ve konumlandırmak amacıyla özel olarak tasarlanmıştır tamamen uyumludur DL/T 1982-2019 , DL/T 846.6-2018 ve JJF 1496-2014 standartlarına uygun olarak, yüksek yoğunluklu 128 kanallı MEMS dijital mikrofon dizisi ve gelişmiş ışın oluşturma algoritması kullanarak ultra yüksek hassasiyet ve doğru ses kaynağı lokalizasyonu sağlar.
Cihazın özellikleri şunlardır: benzersiz Çift İşlevli Tasarım hem basınçlı gaz sızıntılarını (SF6, sıkıştırılmış hava, azot vb.) ve elektriksel kısmi deşarjlar (korona, yüzey deşarjı, iç deşarj) tek bir taramada algılanabilir. Yenilikçi akıllı Gürültü Azaltma Teknolojisi ortam gürültüsünü etkili bir şekilde bastırır; bu sayede karmaşık endüstriyel ortamlarda bile zayıf akustik sinyallerin net bir şekilde tespiti sağlanır. Gerçek zamanlı olarak oluşturulan renkli akustik bulut haritası 8 megapiksellik görünür ışık görüntüsüyle tamamen birleştirilir; böylece operatörler arızaların tam konumunu bir bakışta görsel olarak belirleyebilir. Bir 10 inç yüksek çözünürlüklü kapasitif dokunmatik ekran ve sezgisel grafik arayüz ile donatılmıştır; FFT spektrum analizi, kısmi deşarj deseni tanıma ve kaçak hızı değerlendirmesini destekler. IP56 toz ve sıçrama korumalı, 2 metre yükseklikten düşmeye dayanıklı ve yalnızca 1,8 kg ağırlığında ultra hafif tasarımıyla tüm gün süren saha denetimleri için idealdir. İdeal kullanım alanları: trafo merkezlerinde SF6 ekipmanlarının kaçak tespiti, ayırıcı panoları/GIS sistemlerinde kısmi deşarj incelemesi, endüstriyel boru hatlarında kaçak sorunlarının teşhisi ve sıkıştırılmış hava sistemlerinin enerji denetimi .
Özellikler
| Parametre | Özelliği |
|---|---|
| Akustik Parametreler | |

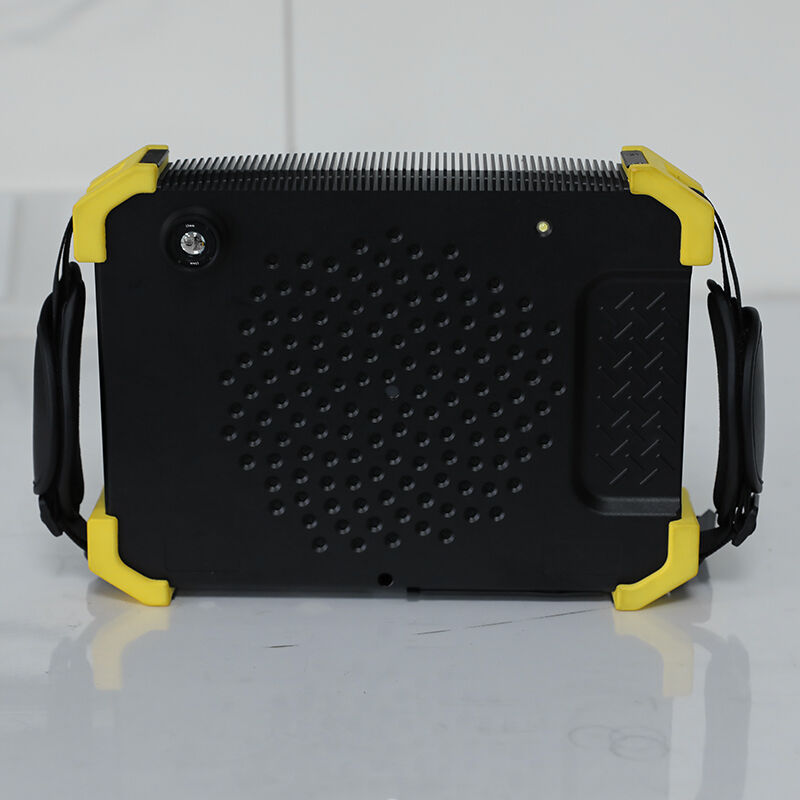

| Mikrofon Dizisi | 128 kanallı yüksek hassasiyetli MEMS dijital mikrofonlar |
| Frekans aralığı | 2 kHz ~ 65 kHz |
| Akustik Kare Frekansı | 25 fps |
| Dinamik aralık | 30 dB ~ 120 dB |
| Yerelleştirme Doğruluğu | ±1 cm @ 1 m |
| Etkin Tespit Mesafesi | 0,5m ~ 50m |
| Sızıntı Tespiti hassasiyeti | 0,5 mL/s @ 0,5 m, 0,5 MPa (SF6) |
| PD Tespit Hassasiyeti | 1 pC @ 1 m (korona deşarjı) |
| Görünür Işık Parametreleri | |
| Sensör Tipi | 1/2,8" CMOS |
| Çözünürlük | 8 megapixel |
| Focus | Otomatik odaklama |
| Görüş Alanı | 62° |
| Sistem parametreleri | |
| Görüntüleme | 10 inç 1280×800 kapasitif dokunmatik ekran |
| Görüntüleme modları | Sadece akustik, sadece görünür ışık, çift-spektrumlu füzyon, resim içinde resim |
| Renk paletleri | 6 standart palet |
| Lazer işaretçisi | 635 nm, 0,9 mW Sınıf 2 |
| Analiz Fonksiyonları | FFT spektrumu, PD deseni tanıma, kaçak oranı değerlendirmesi |
| Not | 60 saniyelik ses kaydı + metin ek açıklaması |
| Saklama | 128 GB dahili + 16 GB sistem |
| Veri Dışa Aktarma | USB 3.0 Tip-C (JPG/MP4/CSV) |
| Rapor Oluşturma | Otomatik Word/PDF raporu oluşturma |
| Dil Desteği | Çince/İngilizce ikili dil |
| Güç Kaynağı | |
| Pil Türü | Entegre 11,1 V 5200 mAh lityum-iyon pil |
| Batarya ömrü | ≥6 saat süreklilikli çalışma |
| Şarj | Type-C hızlı şarj |
| Şarj süresi | ~3 saat (tam şarj) |
| Fiziksel parametreler | |
| Boyutlar | 270×190×45 mm (U×G×Y) |
| Ağırlık | ~1,8 kg (pil dahil) |
| Kasa | Alüminyum alaşım + darbeye dayanıklı silikon |
| Koruma derecesi | IP56 (toz geçirmez ve sıçramaya dayanıklı) |
| Düşmeye Karşı Direnç | 2 metre |
| Çalışma sıcaklığı | -10℃ ~ +50℃ |
| Depolama Sıcaklığı | -20°C ~ +60°C |
| Uyumluluk | DL/T 1982-2019, DL/T 846.6-2018, JJF 1496-2014, IEC 60270:2015 |
Uygulamalar
Temel Test Nesneleri
- SF6 gazlı ekipmanlar : GIS’ler, devre kesiciler, transformatörler, gaz tüpleri, boru hatları
- Elektrikli ekipman : Anahtarlama panoları, halka anahtar üniteleri, transformatörler, izolatörler, baralar
- Endüstriyel boru hatları : Sıkıştırılmış hava boru hatları, buhar boru hatları, gaz boru hatları
- Diğer uygulamalar vacuum sistemleri, basınçlı kaplar, HVAC sistemleri, otomotiv bileşenleri
Tipik Kullanım Senaryoları
- Enerji şirketleri trafo merkezlerinde SF6 sızıntısı incelemesi, ayırıcı ekipmanlar/GIS üzerinde kısmi deşarj tespiti, iletim hattı izolatörlerinde korona tespiti
- Endüstriyel işletmeler basınçlı hava sistemi enerji denetimi, boru hattı sızıntı sorun gidermesi, ekipmanlara yönelik önleyici bakım
- Doğal gaz şirketleri doğal gaz boru hattı sızıntısı tespiti, depolama tankı incelemesi
- Elektrikli ekipman üreticileri fabrika kalite kontrolü, tip testleri, satış sonrası hizmetler
- Bağımsız üçüncü parti test kurumları elektrikli ekipmanlar için güvenlik testleri, enerji verimliliği değerlendirmesi
Avantajlar
Uluslararası Enerji Standartlarına Uyum
DL/T 1982-2019 ve DL/T 846.6-2018 elektrik sektörü standartlarının tamamını karşılar → test sonuçları dünya çapında enerji sistemleri tarafından kabul edilir
Sektörde Öncü 128 Kanallı Mikrofon Dizisi
32 kanallı modellerden 4 kat daha fazla kanal, daha yüksek hassasiyet ve daha iyi yerelleştirme doğruluğu → daha küçük kaçakları ve daha zayıf kısmi deşarjları tespit eder
Benzersiz Çift İşlevli Tasarım
Tek bir cihaz hem gaz kaçaklarını hem de kısmi deşarjları tespit eder → donanım yatırımlarını %50 azaltır, muayene verimliliğini %100 artırır
Gerçek Zamanlı Akustik Görüntüleme ve Görsel Yerelleştirme
Görünür ışık görüntüsüyle birleştirilmiş renkli akustik bulut haritası → arızalı bölgeleri anında görsel olarak belirler; özel eğitim gerekmez
Güçlü ve Akıllı Gürültü Azaltma Teknolojisi
Karmaşık endüstriyel ortamlardaki çevre gürültüsünü etkili bir şekilde bastırır → gürültülü trafo merkezleri ve fabrikalarda bile güvenilir test sonuçları elde eder
SSS
Soru: GDUI-511PD ile geleneksel gaz kaçak dedektörleri/kısmi deşarj (PD) test cihazları arasındaki fark nedir?
A:
- Geleneksel dedektörler : Sadece tek bir arıza türünü tespit edebilir, hedefe yakın mesafede bulunmayı gerektirir ve arızaları görsel olarak yerleştiremez
- GDUI-511PD : Tek bir tarama ile hem gaz kaçaklarını hem de kısmi deşarjları tespit eder, en fazla 50 metre mesafeden çalışabilir ve arıza konumlarını akustik bulut haritalarıyla görsel olarak gösterir Bu sayede muayene verimliliği %100 artırılır ve ekipman yatırımları %50 azaltılır.
Soru: SF6 gaz kaçaklarını mesafeden tespit edebilir mi?
Cevap: Evet. GDUI-511PD, 0,5 metre mesafeden saniyede 0,5 mL’lik küçük SF6 gaz kaçaklarını tespit edebilir; daha büyük kaçakları ise en fazla 50 metre mesafeden tespit edebilir. Bu durum, yüksek gerilimli ekipmanlara yakınlaşmak zorunluluğunu ortadan kaldırarak muayene güvenliğini büyük ölçüde artırır.
S: Farklı türde kısmi deşarjları ayırt edebilir mi?
Y: Evet. Cihaz, yerleşik bir kısmi deşarj deseni kütüphanesine sahiptir ve akustik sinyal özelliklerine ve frekans spektrumuna dayanarak korona deşarjı, yüzey deşarjı ve iç deşarj gibi yaygın deşarj tiplerini otomatik olarak tanımlayabilir.
S: Gürültülü ortamlarda çalışır mı?
Y: Evet. GDUI-511PD, ortam gürültüsünü maksimum 30 dB seviyesinde etkili bir şekilde bastıran gelişmiş uyarlamalı dijital filtreleme teknolojisi kullanır. Bu sayede gürültülü trafo merkezlerinde ve endüstriyel fabrikalarda bile güvenilir test sonuçları elde edilebilir.
