Açıklama
GDZG-700-120/3, trafo merkezlerinde, elektrik santrallerinde ve endüstriyel tesislerde 10 kV–110 kV aralığında elektrikli ekipmanların DC dayanım gerilimi testi ve kaçak akım ölçümü için optimize edilmiş, yüksek performanslı, taşınabilir ve akıllı bir DC yüksek gerilim jeneratörüdür. Cihaz, DL/T 848.1-2004 ve DL/T 474.2-2006 standartlarına tam olarak uymaktadır; 30–50 kHz yüksek frekanslı gerilim katlayıcı devresi ile yüksek güçlü IGBT cihazları kullanan PWM darbe genişliği modülasyon teknolojisiyle kararlı çıkış, düşük dalgalanma katsayısı ve yüksek ölçüm doğruluğu sağlar.

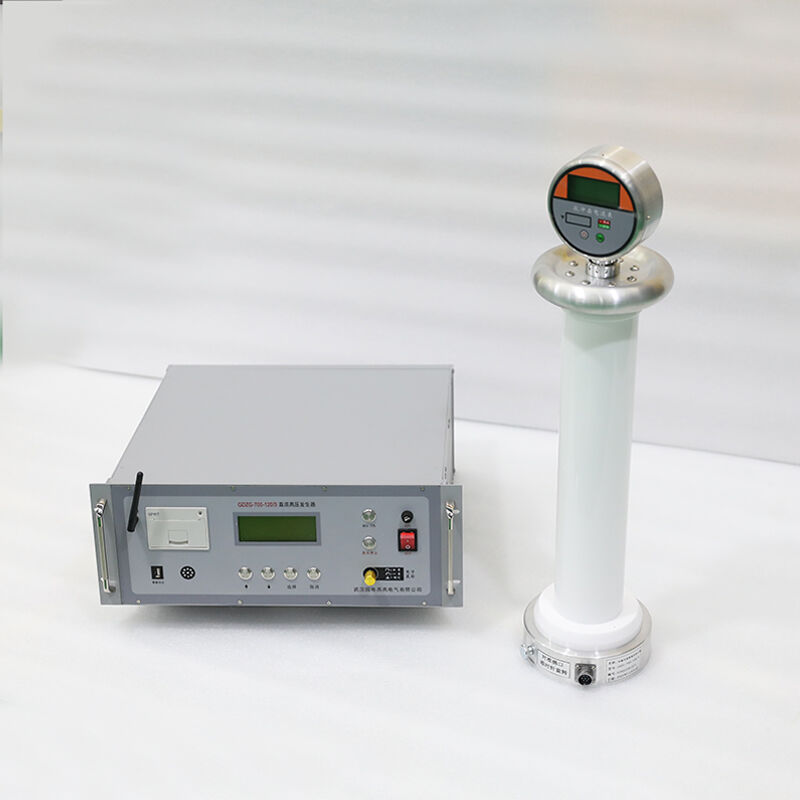

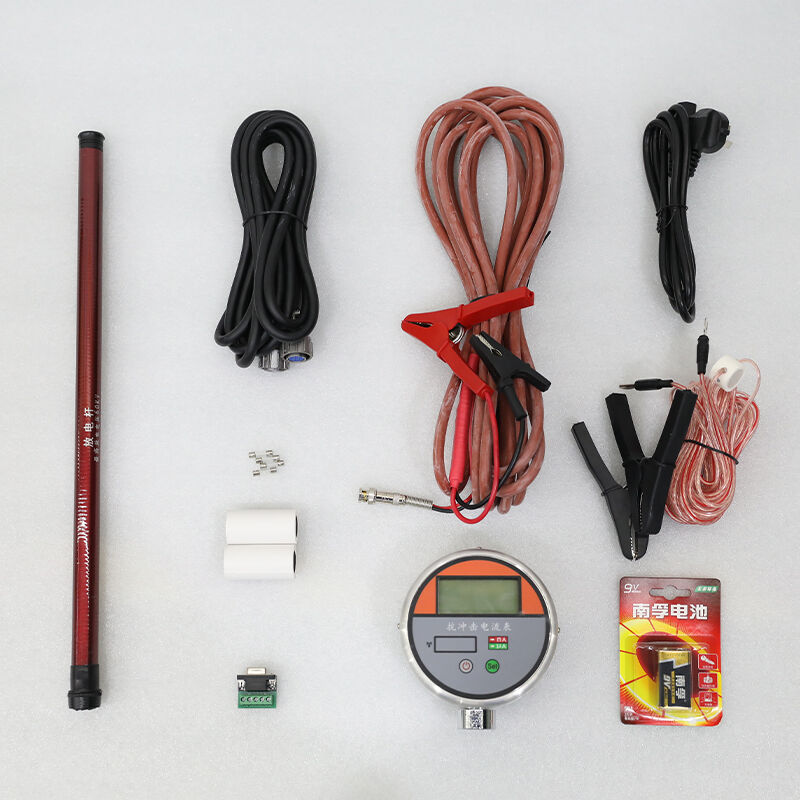

Sistem, taşınabilir bir kontrol kutusundan ve hafif bir gerilim iki katına çıkarma silindirinden oluşur; tam aralıkta pürüzsüz gerilim ayarı, sıfır başlangıç koruması ve hızlı çinko oksit paratoner (MOA) testi için tek tuşla %75 UDC1mA fonksiyonu özelliklerine sahiptir. Yüksek hassasiyetli dijital gerilim ve akım ölçerleriyle donatılmıştır; çıkış gerilimi, kaçak akımı ve test süresini gerçek zamanlı olarak eşzamanlı olarak gösterir. Kapsamlı aşırı gerilim, aşırı akım, kısa devre ve sıfır konum korumasıyla operatörün ve test örneğinin güvenli çalışmasını sağlar. 10 kV–110 kV güç kabloları, transformatörler, jeneratörler, ayırıcılar ve yıldırım arrestörlerinin devreye alınması, periyodik bakım ve arıza teşhisi için idealdir.
Özellikler
|
Parametre |
Özelliği |
|
Adlık Çıkış Voltajı |
300 kV DC (negatif polarite, sıfır başlangıçlı doğrusal ayarlanabilir) |
|
Adlık çıkış akımı |
2 mA DC |
|
Çıkış Gücü |
600W |
|
Gerilim ölçüm doğruluğu |
±(%1,0 okuma + 0,2 kV); çözünürlük 0,1 kV |
|
Akım Ölçüm Doğruluğu |
±(%1,0 okuma + 1 basamak); çözünürlük 0,1 μA |
|
Dalgalanma Katsayısı |
≤1.0% |
|
Gerilim kararlılığı |
≤%1,0 (besleme gerilimi ±%10 dalgalanma) |
|
Aşırı Yük Kapasitesi |
anma akımının 1,25 katı (kısa süreli); anma geriliminin 1,1 katı (yüksüz durumda 10 dakika) |
|
Özel Görev |
Tek tuşla %75 UDC1mA MOA testi |
|
Test Modları |
Manuel, Otomatik, MOA Otomatik, Basamaklı Test |
|
Zamanlama fonksiyonu |
0–9999 s ayarlanabilir; sesli alarm |
|
Koruma |
Sıfır başlangıç, aşırı gerilim, aşırı akım, kısa devre, topraklama tespiti |
|
Güç Kaynağı |
AC220V±10%, 50HZ |
|
Çalışma sıcaklığı |
-10 °C ~ +40 °C; Nem ≤ %85 RH (yoğuşmasız) |
|
Boyutlar (mm) |
Kumanda kutusu: 320×280×180; Gerilim katlayıcı silindir: Ø160×1250 |
|
Ağırlık |
Kumanda kutusu: ~8 kg; Gerilim katlayıcı silindir: ~11 kg |
|
Uyumluluk |
DL/T 848.1-2004, DL/T 474.2-2006, IEC 61010-1 CAT III 1000 V |
Uygulamalar
Temel Test Nesneleri
- Güç kabloları: 10 kV–220 kV XLPE/PVC yalıtımlı kablolar (DC dayanım gerilimi testi)
- Güç transformatörleri: 10 kV–500 kV sarım yalıtım direnci ve kaçak akımı
- Jeneratörler/motorlar: yüksek gerilim sarımı DC dayanım gerilimi testi
- Yıldırımdan koruma cihazları: çinko oksit (MOA) ve manyetik üflemeli yıldırımdan koruma cihazları (UDC1mA değerinin %75’i testi)
- Kesici donanımlar: GIS, vakumlu kesiciler, izolatörler, geçiş izolatörleri
- Kondansatörler: yüksek gerilim güç kondansatörünün yalıtım testi
Tipik Kullanım Senaryoları
- Önleyici bakım: güç ekipmanlarının periyodik DC dayanım testi (hipot testi)
- Devreye alma: yeni ekipmanın işletmeye alınmadan önce yalıtım doğrulaması
- Arıza teşhisi: izolasyon bozulması, nem girişi veya hasar tespiti
- Saha testleri: saha koşullarında (trafo merkezleri ve enerji santralleri) kullanılabilmesi için taşınabilir tasarım
- Uygunluk denetimi: DL/T 848.1 ve enerji sektörü güvenlik standartlarına uygunluk
Avantajlar
Yüksek Frekanslı PWM + Düşük Dalgalanma
30–50 kHz teknolojisi; ≤ %1,0 dalgalanma katsayısı → hassas kaçak akım ölçümü
Tek tuşla %75 UDC1mA MOA testi
Otomatik olarak gerilimi kilitleyerek zaman kazandırır ve insan hatasını azaltır → hızlı ve güvenilir parafudr testi
Komple Korumalı Sistem
Sıfır başlangıç + aşırı gerilim + aşırı akım + kısa devre + topraklama tespiti → operatör ve ekipman için maksimum güvenlik
Taşınabilir Bölünmüş Tasarım
Hafif kontrol kutusu ve gerilim iki katına çıkarma silindiri → taşınması ve sahada kurulumu kolaydır
Yüksek Hassasiyet ve Uyumluluk
±%1,0 ölçüm doğruluğu; DL/T 848.1 standardını tamamen karşılar → güvenilir test sonuçları ve mevzuata uyum
SSS
S: 220 kV güç kablolarını test edebilir mi?
Y: Evet. 300 kV çıkış gerilimi, 220 kV kablolar için DC dayanım gerilimi testi için yeterlidir.
S: Otomatik MOA testini destekliyor mu?
A: Evet. Tek tuşla 75%UDC1mA işlevi, gerilimi otomatik olarak kilitleyerek kaçak akımı ölçer.
S: Hangi koruma fonksiyonlarına sahiptir?
A: Sıfırdan başlama, aşırı gerilim, aşırı akım, kısa devre ve topraklama tespiti koruma fonksiyonları.
S: Alan kullanımına uygun mudur?
A: Evet. Bölünmüş tasarım; kontrol kutusu ~8 kg, gerilim iki katına çıkarma silindiri ~11 kg; taşınması kolay.
