HPCI SER. 3000A Mobil Yüksek Akım Jeneratörü
HPCI SER. 3000A Dijital Akıllı Bölünmüş Mobil Yüksek Akım Üreteci, 0–3000 A Ayarlanabilir Çıkış, 7 inç Dokunmatik Ekran, Otomatik Zamanlama, Çok Seviyeli Güvenlik Koruması; Elektrik Ekipmanlarının Yüksek Akım Yükü ve Sıcaklık Yükselmesi Testleri İçin.
- Açıklama
- Özellikler
- Uygulamalar
- Avantajlar
- SSS
- Önerilen Ürünler
Açıklama

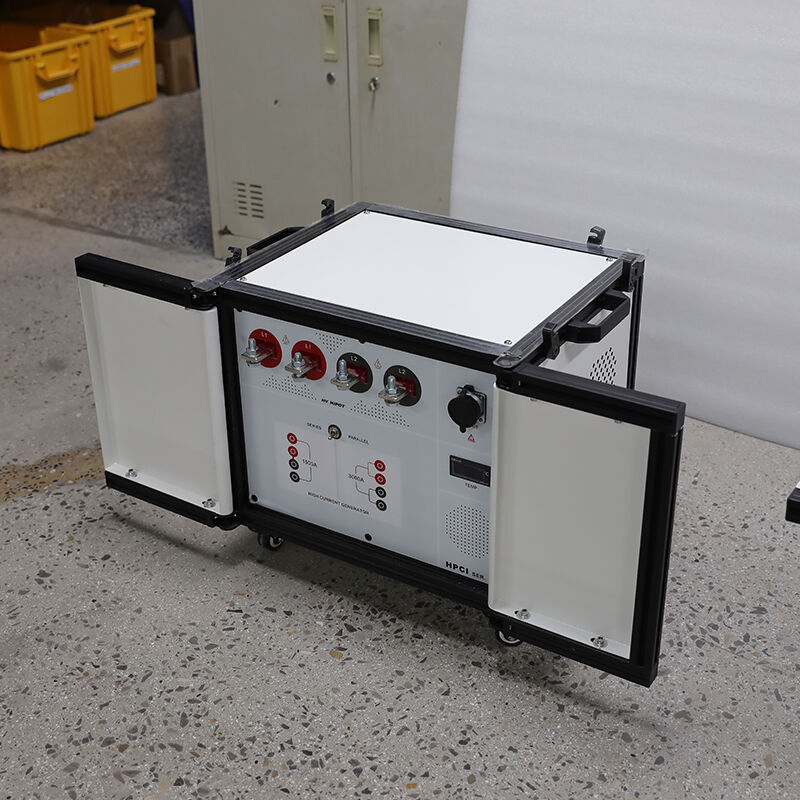

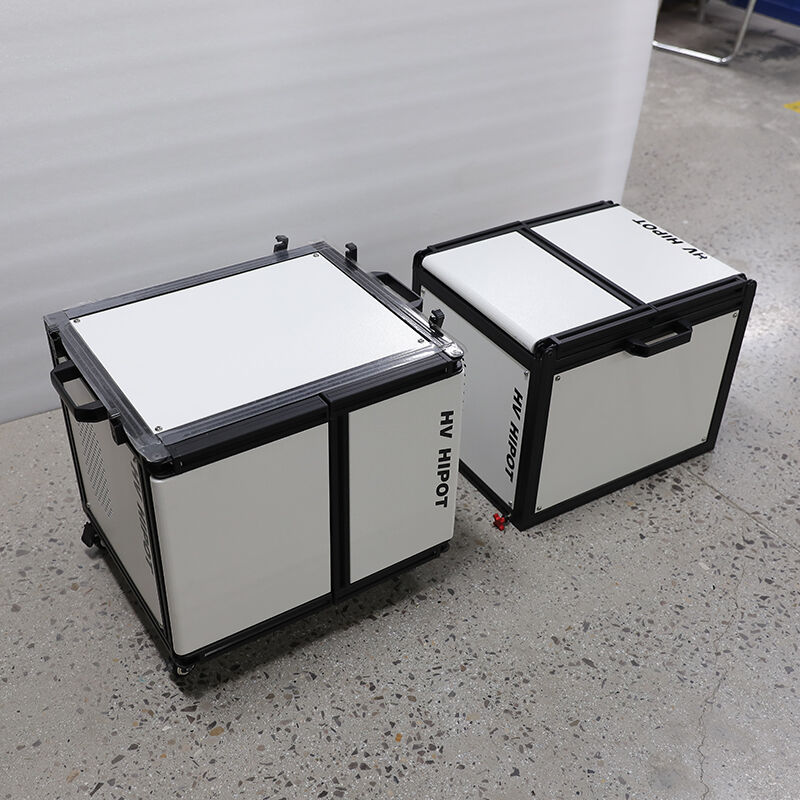

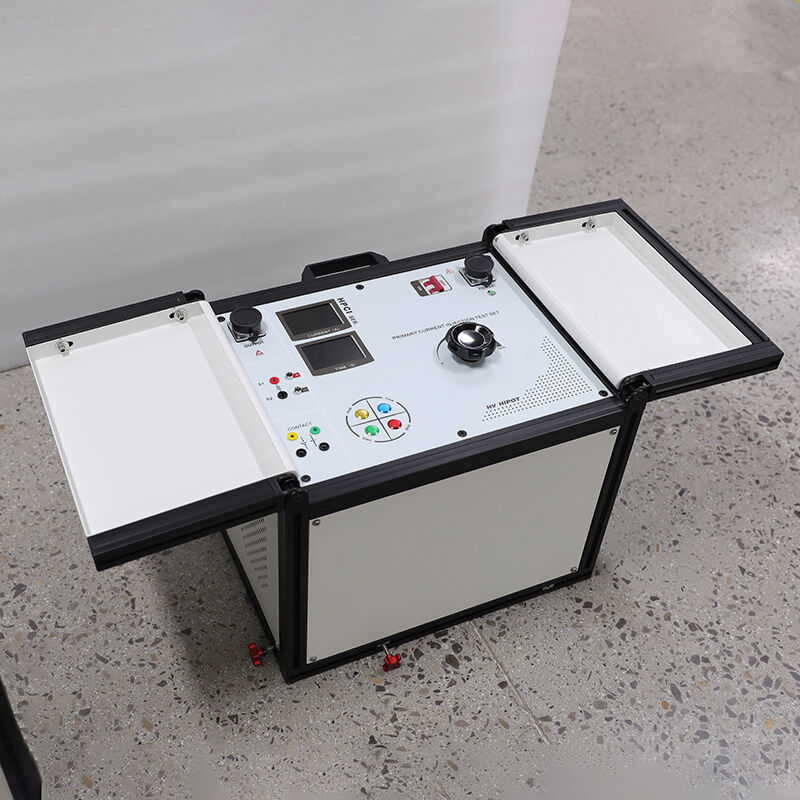

HPCI SER. 3000A, güç sistemleri, elektrikli üretim ve endüstriyel işletmelerde yüksek akım yükleme testleri, sıcaklık yükselmesi testleri, koruma cihazlarının kalibrasyonu ve akım transformatörlerinin doğrulanması amacıyla özel olarak tasarlanmış, profesyonel sınıf, bölünmüş tip taşınabilir yüksek akım jeneratörüdür. Ürün, GB/T 14048.1-2023, GB 7251.1-2013 ve IEC 60947-1:2020 standartlarına tam olarak uymaktadır; kontrol kutusu ile akım yükselticiyi birbirinden ayıran yenilikçi bölünmüş modüler bir tasarıma sahiptir ve her iki bileşen de sahada kolay taşıma ve kurulum için evrensel tekerleklere sahiptir.
Cihaz, düşük kayıplı ve yüksek çıkış verimine sahip yüksek verimli toroidal akım yükselticiye sahiptir; ±1% ölçüm doğruluğu ve %0,2 akım kararlılığı ile 0-3000 A arası sürekli ayarlanabilir büyük akım çıkışı sağlar. Çıkış dalga formu, distorsiyonu ≤ %3 olan standart sinüs dalgasıdır ve test dalga formları için uluslararası standartların katı gereksinimlerini karşılar. Dahili yüksek hassasiyetli gerçek RMS akım transformatörü, harici standart ölçü aletlerine ihtiyaç duymadan doğru ve güvenilir ölçüm sonuçları sağlamayı mümkün kılar.
Özellikler
| Parametre | Özelliği |
|---|---|
| Sistem parametreleri | |
| Uyum standardı | GB/T 14048.1-2023, GB 7251.1-2013, IEC 60947-1:2020, DL/T 848.1-2004 |
| Yapı Tipi | Bölünmüş modüler (kontrol kutusu + akım yükseltici) |
| Hareketlilik | Her iki ünitede de frenli evrensel tekerlekler |
| İşlem Modları | El modu\/Otomatik mod |
| Görüntüleme | 7 inç, 800×480 çözünürlüklü renkli kapasitif dokunmatik ekran |
| Parametre Belleği | 10 grup test parametresi |
| Zamanlama fonksiyonu | 0 ~ 999,9 s ayarlanabilir, ±0,1 s doğruluk, sesli alarm |
| Elektrik Parametreleri | |
| Giriş Gücü | AC 380 V ± %10, üç fazlı, 50 Hz ± 1 Hz |
| Nominal kapasite | 30KVA |
| Çıkış Akımı Aralığı | 0 ~ 3000 A AC sürekli ayarlanabilir |
| Akım doğruluğu | ±1% okuma |
| Geçerli stabilite | ≤0.2% |
| Çıkış dalga formu | Standart sinüs dalgası |
| Dalga formu distorsiyonu | ≤3% |
| Açık devre voltajı | ≥10 V |
| Derece Derece Döngüsü | 3000 A’de 30 dakika, ≤1500 A’de sürekli çalışma |
| Koruma fonksiyonları | |
| Aşırı Akım Koruması | Evet (ayarlanabilir eşik) |
| Aşırı Yük Koruması | Evet |
| Aşırı ısı koruması | Evet (80 °C’de otomatik durma) |
| Kısa devre koruması | Evet (≤1 ms yanıt süresi) |
| Sıfır Konum Koruma | Evet |
| Acil durdurma | Evet |
| Güç Kaynağı | |
| Giriş Gücü | AC 380 V ± %10, üç fazlı, 50 Hz |
| Güç Tüketimi | ≤30 kW (tepe) |
| Fiziksel parametreler | |
| Kumanda Kutusu Boyutları | 450×350×300 mm (U×G×Y) |
| Akım Takviye Cihazı Boyutları | 500×400×350 mm (U×G×Y) |
| Kontrol Kutusu Ağırlığı | ~30 kg |
| Akım Takviye Cihazı Ağırlığı | ~55 kg |
| Toplam Ağırlık | ~85 kg |
| Kasa | Elektrostatik püskürtme ile kaplanmış soğuk haddeleme çeliği |
| Koruma derecesi | IP40 |
| Çalışma sıcaklığı | -10℃ ~ +50℃ |
| Depolama Sıcaklığı | -20°C ~ +60°C |
| Nem | ≤ %85 nem oranı (yoğuşmasız) |
| Rakım | ≤2000 m (daha yüksek rakimlara özel olarak ayarlanabilir) |
Uygulamalar
Temel Test Nesneleri
Anahtarlaması: Devre kesiciler, ayırıcılar, yük anahtarları, sigortalı anahtarlar
Bara ve Kablo: Alçak gerilim baraları, bara kanalları, güç kabloları, kablo demetleri
Transformatörler ve Ölçü Transformatörleri: Akım transformatörleri (CT), gerilim transformatörleri (VT), alçak gerilim transformatörleri
Koruma cihazları: Akım röleleri, termik röleler, aşırı akım koruyucuları, motor koruyucuları
Tipik Kullanım Senaryoları
Enerji şirketleri: Trafo merkezi saha incelemesi, ayırıcı bakım işleri, koruma cihazları kalibrasyonu
Ayırıcı üreticileri: Fabrika kalite kontrolü, tip testleri, parti üretim incelemesi
Enerji Santralleri: Jeneratör devre kesici testi, baraya sıcaklık yükselmesi testi, elektrikli ekipmanların devreye alınması
Endüstriyel işletmeler: İç elektrikli ekipman bakımı, motor başlatıcı testi, dağıtım panosu incelemesi
Üçüncü taraf test kurumları: Elektrikli ekipman sertifikasyon testleri, kalite tahkimi testleri
Avantajlar
En son uluslararası standartlara uyum
Sektörde Öncü Bölünmüş Mobil Tasarım
Yüksek Hassasiyetli ve Kararlı Akım Çıkışı
Akıllı Dokunmatik Ekran Kontrolü
Kapsamlı Çok Seviyeli Güvenlik Koruması
Endüstriyel Sınıf Güvenilirlik
Uzun Hizmet Ömrü ve Düşük Bakım Maliyeti
SSS
Soru: Entegre yüksek akım jeneratörlerine kıyasla bölünmüş tasarımın avantajı nedir?
- Taşınabilirlik bölünmüş tasarım, tek bir ünitenin ağırlığını azaltır (30 kg kontrol kutusu + 55 kg akım yükseltici), bu da iki kişinin üniteyi taşımalarını ve uzak sahalara taşınmasını kolaylaştırır
- Esneklik akım yükseltici, test nesnesine yakın yerleştirilebilir; bu da yüksek akım kablolarının uzunluğunu ve güç kaybını azaltır
- Güvenlik kontrol kutusu, yüksek akım test alanından güvenli bir mesafede çalıştırılabilir; bu da operatörleri elektromanyetik radyasyon ve olası tehlikelerden korur
- Bakım uygunluğu modüler tasarım, arızalı bileşenlerin sorun giderilmesini ve değiştirilmesini kolaylaştırır
S: Cihaz, anma akımında kaç dakika boyunca sürekli çalışabilir?
S: Üç fazlı ekipmanların testi için kullanılabilir mi?
S: Yüksek akım testleri sırasında operatörleri korumak için hangi güvenlik önlemleri alınmıştır?
- İzole kontrol devresi : Düşük gerilimli kontrol devresi, yüksek akımlı devreden tamamen izole edilmiştir
- Çoklu elektriksel korumalar aşırı akım, aşırı yük, aşırı ısınma ve kısa devre koruması
- Mekanik korumalar sıfır konumu koruması ve acil durdurma butonu
- Uyarı sistemi anormal koşullar için işitsel ve görsel alarm sistemleri
- Açık güvenlik işaretleri potansiyel tehlikeleri operatörlere hatırlatmak amacıyla ekipman üzerinde belirgin güvenlik işaretleri
