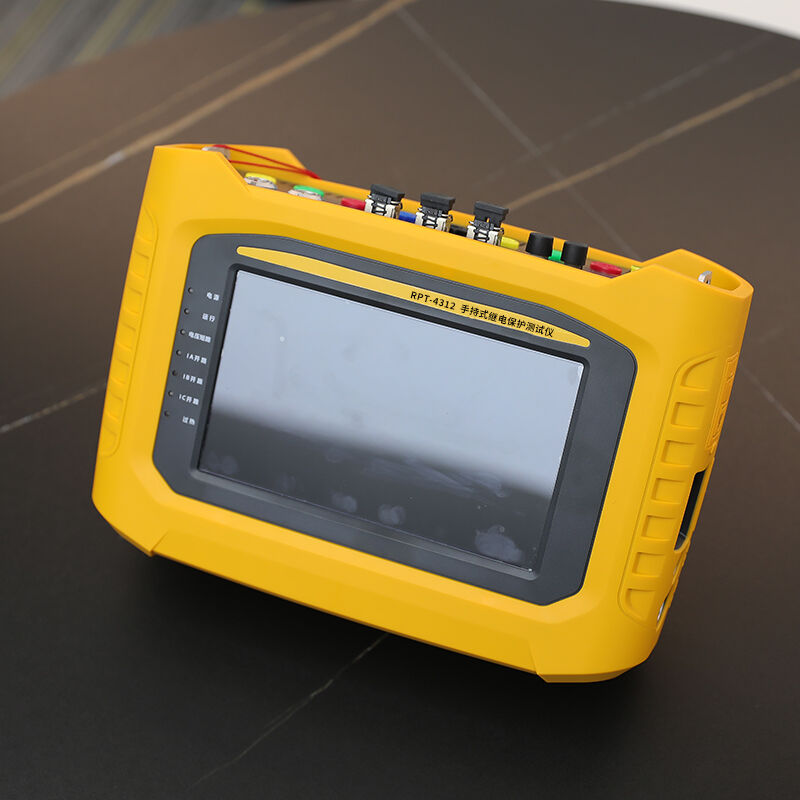

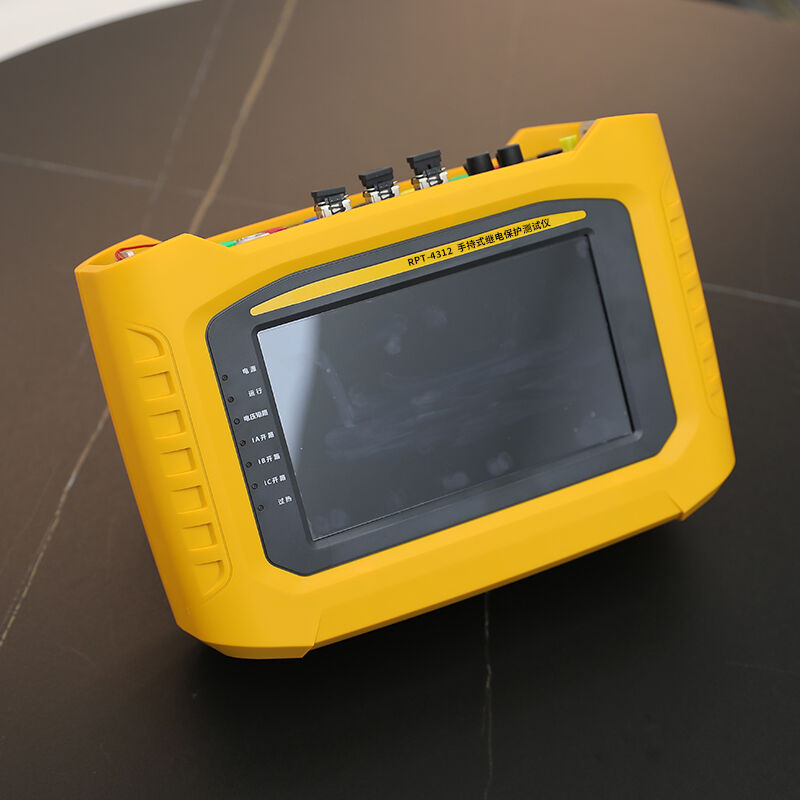

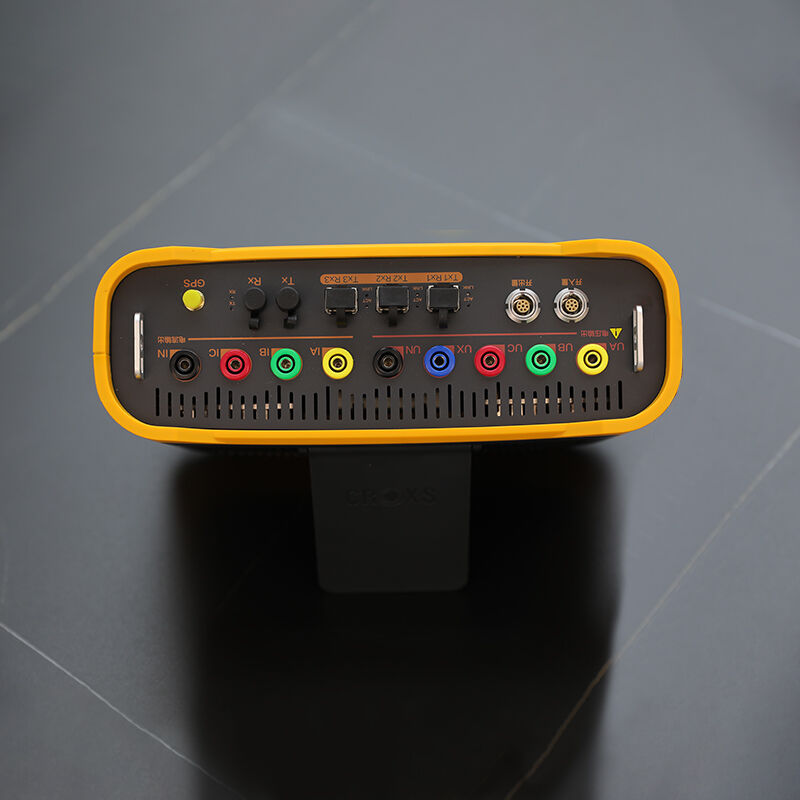

RPT-4312 Taşınabilir Röle Koruma Test Cihazı
RPT-4312 Dijital Akıllı Taşınabilir Röle Koruma Test Cihazı, DSP+FPGA Çift Çekirdekli Mimarisiyle, %0,05 Yüksek Doğruluk, Analog+SV/GOOSE Hibrit Çıkışı, SCD Dosyası İşleme Özelliği; Akıllı Trafo Merkezlerinde Birleştirme Ünitesi ve Akıllı Terminal Testleri İçin.
- Açıklama
- Özellikler
- Uygulamalar
- Avantajlar
- SSS
- Önerilen Ürünler
Açıklama
The RPT-4312 bir profesyonel sınıf, saha için optimize edilmiş yüksek hassasiyetli taşınabilir röle koruma test cihazı akıllı trafo merkezleri ikincil ekipmanlarının devreye alma, test ve bakım işlemlerine özel olarak tasarlanmıştır tamamen uyumludur DL/T 624-2023 , DL/T 995-2016 ve IEC 60255-1:2019 standartlarına uygun olarak, sektör lideri %0,05 çıkış doğruluğu ve kararlı sinyal üretimi sağlamak üzere gelişmiş bir DSP+FPGA çift çekirdekli mimari kullanır.
Cihazın özgün bir yapısı vardır analog + dijital hibrit çıkış tasarımı , geleneksel analog gerilim/akım çıkışı ile IEC 61850 SV/GOOSE dijital mesaj çıkışı desteğini bir arada sunar; bu da birleştirme üniteleri, akıllı terminaller ve dijital koruma cihazlarının test edilmesi için idealdir. Dahili güçlü SV/GOOSE mesaj analiz motoru ve SCD dosyası işleme yeteneği gerçek zamanlı mesaj izleme, analiz, SCD dosyası karşılaştırması ve grafiksel gösterimi sağlar.
Özellikler
| Parametre | Özelliği |
|---|---|
| Sistem parametreleri | |
| Uyum standardı | DL/T 624-2023, DL/T 995-2016, IEC 60255-1:2019, GB/T 14598.1-2010 |
| Kontrol Mimarisi | DSP + FPGA çift çekirdekli |
| İşletim Sistemi | Gömülü Linux sistemi |
| Görüntüleme | 7 inç 1024×600 kapasitif dokunmatik ekran |
| Çalışma Modu | Tam dokunmatik ekran işlemi |
| AC Gerilim Çıkışı | |
| Aşama sayısı | 3 bağımsız faz (UA, UB, UC) |
| Çıkış Aralığı | 0 ~ 120 V/faz |
| Çıkış Doğruluğu | ±0.05% |
| Çıkış Gücü | 30 VA/faz |
| Frekans aralığı | 10 Hz ~ 650 Hz |
| Frekans doğruluğu | ±0,001 Hz |
| Faz Aralığı | 0° ~ 360° |
| Faz Doğruluğu | ±0.05° |
| AC Akım Çıkışı | |
| Aşama sayısı | 3 bağımsız faz (IA, IB, IC) |
| Çıkış Aralığı | 0 ~ 10 A/faz |
| Çıkış Doğruluğu | ±0.05% |
| Çıkış Gücü | 20 VA/faz |
| Frekans aralığı | 10 Hz ~ 650 Hz |
| DC çıkışı | |
| DC gerilimi | 0 ~ ±160 V |
| DC Akım | 0 ~ ±5 A |
| Doğruluk | ±0.2% |
| Harmonik Çıkış | |
| Harmonik Katları | 1 ~ 20 kat |
| Genlik Aralığı | temel frekansın %0 ~ %20'si |
| Faz Aralığı | 0° ~ 360° |
| Dijital arayüz | |
| Optik Bağlantı Noktaları | 2 × 100 Mbps fiber optik bağlantı noktası (LC) |
| SV Çıkışı | 4–24 kanal, 4 kHz/8 kHz/12,8 kHz örnekleme hızı |
| GOOSE Çıkışı | En fazla 256 veri kümesi, 1 ms yanıt süresi |
| SV/GOOSE Analizi | Gerçek zamanlı yakalama, çözümlenme, analiz ve dalga formu görüntüleme |
| SCD Dosyası İşleme | İçe aktarma, dışa aktarma, karşılaştırma ve grafiksel görüntüleme |
| Optik Güç Ölçümü | 1310 nm/1550 nm dalga boyu, -70 ila +10 dBm aralığı |
| Anahtar Miktarı Arayüzü | |
| Anahtar Girişi | 4 çift, boş kontaklar ve potansiyel kontakları destekler |
| Çıkışı değiştir | 2 çift, DC 250 V / 0,5 A, AC 250 V / 0,5 A |
| Zaman Ölçümü | 0,1 ms ~ 9999 s, doğruluk < 0,1 ms |
| Güç Kaynağı | |
| Harici güç | AC 220 V ± %10, 50 Hz |
| Dahili Batarya | Lityum-iyon pil, 11,1 V / 8000 mAh |
| Batarya ömrü | ≥6 saat süreklilikli çalışma |
| Acil Güç | Harici acil durum pili bağlantısını destekler |
| Şarj süresi | ~3 saat (tam şarj) |
| Fiziksel parametreler | |
| Boyutlar | 250 × 180 × 70 mm (U × G × Y) |
| Ağırlık | 3 kg'dan az (pil dahil) |
| Kasa | Dayanıklı ABS plastik + düşmeye dayanıklı silikon kaplama |
| Koruma derecesi | IP54 |
| Çalışma sıcaklığı | -10℃ ~ +50℃ |
| Depolama Sıcaklığı | -20°C ~ +60°C |
| Nem | ≤ %90 Bağıl Nem (yoğuşmasız) |
Uygulamalar
Temel Test Nesneleri
- Akıllı trafo istasyonu ekipmanları : Birleştirme birimleri (MU), akıllı uç cihazlar (IT), dijital koruma cihazları, birleştirme birimi ve akıllı uç cihaz entegre cihazları
- Geleneksel trafo istasyonu ekipmanları : Mikrobilgisayarlı hat koruma, transformatör koruma, jeneratör koruma, baraya koruma
- Güvenlik otomatik cihazları : Otomatik transfer anahtarı (ATS) cihazları, tekrar kapama cihazları, yük atma cihazları
- Diğer cihazlar : Ölçüm ve kontrol cihazları, arıza kaydediciler, optik fiber haberleşme cihazları
Tipik Kullanım Senaryoları
- Enerji şirketleri : Akıllı trafo istasyonu kabul testleri, günlük bakım, arıza giderme
- Enerji mühendisliği şirketleri : Akıllı trafo istasyonu inşaat devreye alma işlemleri, ekipman kurulumu ve ayarlama
- Elektrikli ekipman üreticileri fabrika kalite kontrolü, tip testleri, satış sonrası hizmetler
- Bağımsız üçüncü parti test kurumları : Elektrikli ekipman performans testleri, kalite hakemliği
- Endüstriyel işletmeler dahili güç sistemi koruma cihazlarının test edilmesi ve bakımı
Avantajlar
En son uluslararası standartlara uyum
Tam olarak Çin Elektrik Endüstrisi Standardı DL/T 624-2023 ve Uluslararası Standart IEC 60255-1:2019’u karşılar → test sonuçları dünya çapında enerji sistemleri tarafından kabul edilir
Sektörde Öncü %0,05 Ultra Yüksek Doğruluk
Elde tutulan röle test cihazları arasında en yüksek çıkış doğruluğu; birleştirme üniteleri ve hassas ölçüm cihazlarının katı test gereksinimlerini karşılar → akıllı trafo merkezi ekipmanlarının test sonuçlarının güvenilirliğini garanti eder
Benzersiz Analog+Sayısal Hibrit Çıkış Tasarımı
Tek bir cihaz hem geleneksel analog testleri hem de akıllı trafo merkezlerindeki sayısal testleri destekler → ekipman yatırımlarını %50 oranında azaltır; ayrı sayısal test cihazlarına ihtiyaç duymaz
Güçlü SV/GOOSE ve SCD Dosyası İşleme Yeteneği
Entegre profesyonel mesaj analiz motoru ve SCD dosyası işleme aracı → akıllı trafo merkezi devreye alma ve sorun giderme işlemlerinin verimliliğini büyük ölçüde artırır
Aşırı Hafif Taşınabilir Tasarım
Toplam ağırlık 3 kg'dan az, avuç içi boyutunda, tek elle kullanım → dar alanlarda ve yüksek rakımlı konumlarda saha testleri için idealdir
Gömülü Linux İşletim Sistemi
Windows CE sistemlerine kıyasla daha kararlı ve güvenilirdir, daha hızlı açılır, virüs riski yok → zorlu saha koşullarında kesintisiz çalışmayı sağlar
6 Saatlik Ultra Uzun Pil Ömrü
Yüksek kapasiteli dahili pil + harici acil durum pili desteği → dış güç kaynağına ihtiyaç duymadan bir tam gün boyunca saha testleri için yeterlidir
Kapsamlı Güvenlik Koruma Sistemi
Çoklu koruma fonksiyonları, operatörlerin ve test edilen ekipmanın güvenliğini sağlar → yanlış işlem ve anormal çalışma koşullarından kaynaklanan hasarları önler
SSS
S: Birleştirme birimlerini (merging units) test edebilir mi?
Y: Evet. RPT-4312, akıllı trafo merkezi birleştirme birimi testleri için özel olarak tasarlanmıştır. SV mesajı çıkışı ve analizini destekler; birleştirme biriminin doğruluğunu, zaman senkronizasyon performansını, doğrusallığını ve gecikme özelliklerini test edebilir. %0,05 çıkış doğruluğu, birleştirme birimlerinin katı test gereksinimlerini karşılar.
S: SCD dosyası işleme desteğine sahip mi?
Y: Evet. RPT-4312, profesyonel SCD dosyası işleme yazılımına sahiptir ve SCD dosyası içe aktarma, dışa aktarma, karşılaştırma ve grafiksel gösterimi destekler. SCD dosyalarından cihaz bilgilerini, iletişim parametrelerini ve veri kümesi yapılandırmalarını otomatik olarak çıkarabilir; bu da test yapılandırma sürecini büyük ölçüde kolaylaştırır.
Q: Pil ömrü ne kadardır?
Y: Dahili 11,1 V / 8000 mAh yüksek kapasiteli lityum-iyon pil, 6 saatten fazla süreli sürekli çalışma sağlayabilir normal test koşulları altında. Ayrıca, çalışma süresini uzatmak için harici acil durum pil bağlantısını destekler ve tüm gün boyu saha testleri gereksinimlerini karşılar.
Soru: Geleneksel trafo merkezi testleri için uygun mudur?
Cevap: Evet. Akıllı trafo merkezleri için dijital testin yanı sıra RPT-4312, geleneksel analog çıkış ve hatt koruma, transformatör koruma, jeneratör koruma ile otomatik cihaz testi de dahil olmak üzere tüm geleneksel koruma test modüllerini de destekler. Hem geleneksel hem de akıllı trafo merkezleri testleri için kullanılabilir.
