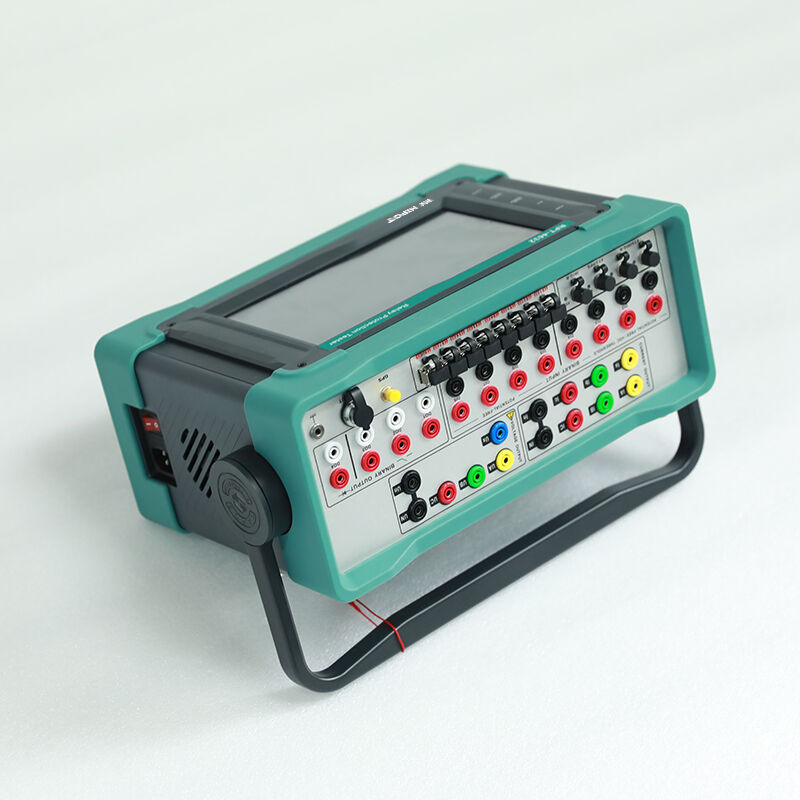

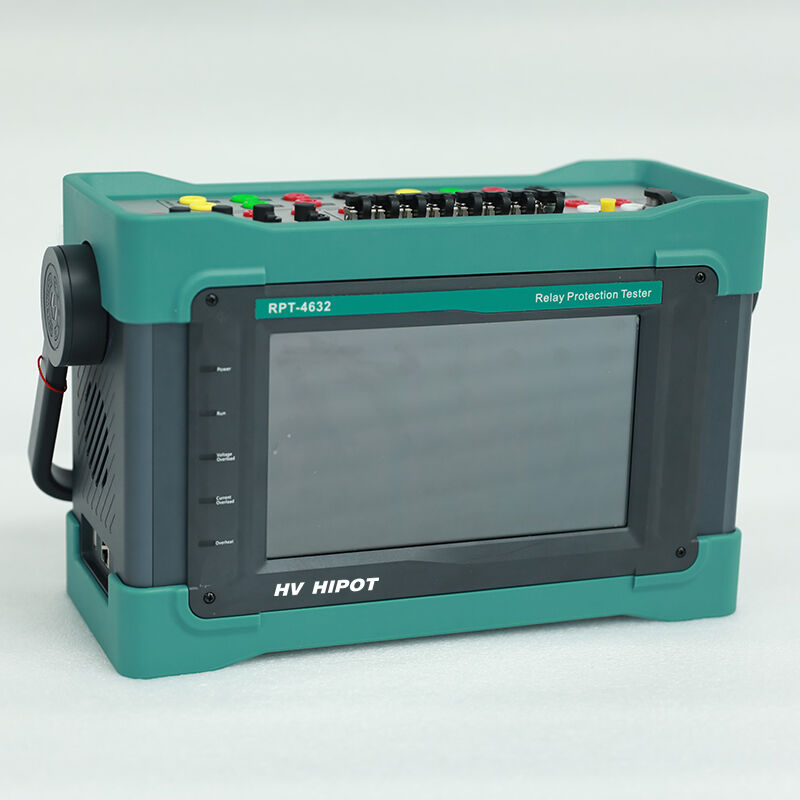

RPT-4632 Yüksek Güçlü AC Röle Test Cihazı
RPT-4632 Dijital Akıllı Yüksek Güçlü Mikrobilgisayar Röle Koruma Test Cihazı, Endüstriyel PC+DSP+FPGA Üç Çekirdekli Mimarisiyle, 4-Faz Gerilim + 6-Faz Alternatif Akım Eşzamanlı Çıkışı, %0,2 Doğruluk, Dahili GPS Eşzamanlama Modülü; 220 kV ve Üzeri Trafo Merkezlerinde Çoklu Dal Koruma Testleri İçin.
- Açıklama
- Özellikler
- Uygulamalar
- Avantajlar
- SSS
- Önerilen Ürünler
Açıklama
The RPT-4632 bir profesyonel sınıf, yüksek güçlü çok kanallı saf AC mikrobilgisayarlı röle koruma test cihazı 220 kV ve üzeri büyük trafo merkezlerindeki karmaşık çok dallı koruma cihazlarının devreye alınması, test edilmesi ve bakımı için özel olarak tasarlanmıştır tamamen uyumludur DL/T 624-2023 , DL/T 995-2016 ve IEC 60255-1:2019 standartlarına uygun olarak, yüksek doğruluk, yüksek kararlılık ve yüksek hızda 10 kanallı eşzamanlı sinyal çıkışı sağlamak üzere gelişmiş bir endüstriyel PC+DSP+FPGA üçlü çekirdekli paralel mimari kullanır.
Cihazın özgün bir yapısı vardır 4 fazlı gerilim + 6 fazlı akım, tam senkron çıktı tasarımı 0,2 % çıktı doğruluğu ile 10~1000 Hz geniş frekans aralığı ve 1~30 harmonik süperpozisyonunu destekler. Bara kısa devresi, üç sargılı transformatör iç arızası, jeneratör stator toprak hatası ve güç salınımı gibi çeşitli karmaşık güç sistemi arıza koşullarını hassas bir şekilde simüle edebilir. Ayrıca 120'den fazla dahil edilmiş profesyonel test modülü , bara diferansiyel koruma, üç sargılı transformatör diferansiyel koruma, jeneratör diferansiyel koruma, çift bara koruma ve hattın boyuna diferansiyel koruması da dahil olmak üzere tüm türdeki karmaşık koruma cihazlarının kapsamlı testini destekler.
Özellikler
| Parametre | Özelliği |
|---|---|
| Sistem parametreleri | |
| Uyum standardı | DL/T 624-2023, DL/T 995-2016, IEC 60255-1:2019, GB/T 14598.1-2010 |
| Kontrol Mimarisi | Endüstriyel PC + DSP + FPGA üçlü çekirdekli yapı |
| İşletim Sistemi | Gömülü Windows 10 |
| Görüntüleme | 10,1 inçlik 1280×800 endüstriyel dokunmatik ekran |
| İşlem Modları | Dokunmatik ekran + fiziksel tuşlar |
| Senkronizasyon doğruluğu | kanallar arası <1 μs |
| AC Gerilim Çıkışı | |
| Aşama sayısı | 4 bağımsız faz (UA, UB, UC, UN) |
| Çıkış Aralığı | 0 ~ 125 V/faz, 0 ~ 240 V hat gerilimi |
| Çıkış Doğruluğu | ±0.2% |
| Çıkış Gücü | 80 VA/faz |
| Frekans aralığı | 10 Hz ~ 1000 Hz |
| Frekans doğruluğu | ±0,001 Hz |
| Faz Aralığı | 0° ~ 360° |
| Faz Doğruluğu | ±0.1° |
| AC Akım Çıkışı | |
| Aşama sayısı | 6 bağımsız faz (IA, IB, IC, ID, IE, IF) |
| Çıkış Aralığı | 0 ~ 30 A/faz, 0 ~ 180 A (altı faz paralel) |
| Çıkış Doğruluğu | ±0.2% |
| Çıkış Gücü | 450 VA/faz |
| Frekans aralığı | 10 Hz ~ 1000 Hz |
| Harmonik Çıkış | |
| Harmonik Katları | 1 ~ 30 kat |
| Genlik Aralığı | temel değerlerin %0 ~ %40'ü |
| Faz Aralığı | 0° ~ 360° |
| GPS Senkronizasyonu | |
| GPS modülü | Entegre yüksek hassasiyetli GPS alıcısı |
| Senkronizasyon Sinyali | PPS/PPM darbesi |
| Senkronizasyon doğruluğu | <1ms |
| İki Uçlu Test | Desteklenir (hat boyuna diferansiyel koruma) |
| Anahtar Miktarı Arayüzü | |
| Anahtar Girişi | 8 çift, boş kontakları ve potansiyel kontakları destekler |
| Çıkışı değiştir | 4 çift, DC 250 V / 0,5 A, AC 250 V / 0,5 A |
| Zaman Ölçümü | 0,1 ms ~ 9999 s, doğruluk < 0,1 ms |
| Güç Kaynağı | |
| Harici güç | AC 220 V ± %10, 50 Hz |
| Dahili Batarya | Lityum-iyon pil, 14,8 V / 15000 mAh |
| Batarya ömrü | ≥6 saat süreklilikli çalışma |
| Şarj süresi | yaklaşık 4 saat (tam şarj) |
| Fiziksel parametreler | |
| Boyutlar | 400 × 320 × 180 mm (Uzunluk × Genişlik × Yükseklik) |
| Ağırlık | ~15 kg (pil dahil) |
| Kasa | Dayanıklı alüminyum alaşım şasi |
| Koruma derecesi | IP40 |
| Çalışma sıcaklığı | -10℃ ~ +50℃ |
| Depolama Sıcaklığı | -20°C ~ +60°C |
| Nem | ≤ %90 Bağıl Nem (yoğuşmasız) |
Uygulamalar
Temel Test Nesneleri
- Bara koruma cihazları : 220 kV ~ 500 kV bara diferansiyel koruma, çift bara koruma, kesici arızası koruması
- Trafo koruma cihazları : Üç sargılı trafo diferansiyel koruma, ana trafo yedek koruması
- Jeneratör koruma cihazları : Jeneratör stator diferansiyel koruması, rotor topraklama koruması, stator topraklama koruması
- Hat koruma cihazları : 220 kV~500 kV hat boyuna diferansiyel koruma, mesafe koruması, yönsel koruma
- Diğer cihazlar : Reaktör koruması, kondansatör koruması, otomatik transfer anahtarı cihazları, tekrar kapama cihazları
Tipik Kullanım Senaryoları
- Enerji şirketleri : 220 kV ve üzeri trafo merkezlerinde kabul testleri, günlük bakım, arıza giderme
- Enerji mühendisliği şirketleri : Büyük trafo merkezi inşaatı devreye alma işlemleri, ekipman kurulumu ve ayarlama
- Elektrikli ekipman üreticileri fabrika kalite kontrolü, tip testleri, satış sonrası hizmetler
- Bağımsız üçüncü parti test kurumları : Yüksek gerilim ekipmanı performans testleri, kalite hakemliği
- Güç üretim grupları : Santral jeneratör ve transformatör koruma testleri ve bakımı
Avantajlar
En son uluslararası standartlara uyum
Tam olarak Çin Elektrik Endüstrisi Standardı DL/T 624-2023 ve Uluslararası Standart IEC 60255-1:2019’u karşılar → test sonuçları dünya çapında enerji sistemleri tarafından kabul edilir
Sektörde Öncü 4U6I Çıkış Konfigürasyonu
Bu sınıfın tek 4U6I saf AC röle test cihazı olup, 6 kollu akım çıkışı destekler → bara diferansiyel ve üç sargılı transformatör diferansiyel testlerini tek bağlantı ile tamamlayabilir; test verimliliğini %300 artırır
180 A Ultra-Yüksek Akım Çıkış Kapasitesi
Altı fazlı akımın paralel çıkışı ile sürekli 180 A’ye kadar akım çıkışı → ek akım yükselticilerine gerek kalmadan yüksek akımlı bara diferansiyel koruma ve jeneratör diferansiyel koruma test gereksinimlerini karşılar
Entegre GPS Eşzamanlama Modülü
Hat boyunca uzun mesafeli diferansiyel koruma için uzaktan iki uçlu eşzamanlı testi destekler → gerçek arıza koşullarını gerçekçi bir şekilde taklit eder; bu da uzun mesafeli diferansiyel koruma test sonuçlarının güvenilirliğini sağlar
120'den fazla dahil edilmiş profesyonel test modülü
Karmaşık çok kollu koruma testlerinin tüm türlerini kapsar, manuel programlamaya gerek yok → operatörün yetkinlik gereksinimlerini ve test süresini büyük ölçüde azaltır
6 Saatlik Ultra Uzun Pil Ömrü
Yüksek kapasiteli dahili lityum pil, harici güç kaynağına gerek yok → uzak trafo merkezleri ve inşaat sahaları gibi saha koşullarında yapılan testler için idealdir
SSS
Soru: Neden 6 fazlı akım çıkışı gereklidir?
Cevap: Birçok karmaşık koruma cihazı birden fazla akım girdisi gerektirir:
- Bara diferansiyel koruması için 6–12 dal akım girdisi gereklidir
- Üç sargılı transformatör diferansiyel koruması için yüksek/orta/düşük gerilim tarafından 6 akım girdisi gereklidir
- Çift baraya koruma, birden fazla kol ve bağlantı kesici akım girdisi gerektirir RPT-4632'nin 6 fazlı akım çıkışı, bu testleri tek bağlantı ile tamamlayabilir; böylece tekrarlanan kablolama işlemine gerek kalmaz ve test verimliliği %300 artırılır.
S: GPS eşzamanlamasının işlevi nedir?
Y: Hat boyunca yapılan longitudinal diferansiyel korumada, iletim hattının her iki ucundaki koruma cihazlarının senkron çalışması gerekir. RPT-4632’nin entegre GPS modülü, hattın iki ucunda bulunan iki test cihazını <1 ms doğrulukla eşzamanlar; bu sayede hat içi ve dışı arızalar gerçekçi bir şekilde simüle edilir ve longitudinal diferansiyel korumanın doğru çalışması doğrulanır.
S: Sürekli 180 A akım çıkışı sağlayabilir mi?
A: Evet. Altı akım fazını paralel olarak bağlayarak RPT-4632, yüksek akımlı bara diferansiyel koruma ve jeneratör diferansiyel koruması test gereksinimlerini karşılayacak şekilde maksimum 180 A sürekli akım çıkışı sağlayabilir. Çıkış süresi 0,1 s ile 9999 s arasında isteğe bağlı olarak ayarlanabilir.
S: Geleneksel koruma testleri için uygun mudur?
A: Evet. Karmaşık çok kollu koruma testlerinin yanı sıra RPT-4632, hat koruması, iki sargılı transformatör koruması, jeneratör koruması ve otomatik cihaz testi de dahil olmak üzere tüm geleneksel koruma test modüllerini destekler. Hem geleneksel hem de karmaşık koruma testleri için kullanılabilir.
