GDCY-400 kV/20 kJ Yıldırım Darbe Gerilimi Üreteci
GDCY-400kV/20kJ Dijital Akıllı Yıldırım Darbe Gerilim Üreteci (±400kV Tepe Değeri, 20kJ Enerji), 4 Aşamalı Marx Devresi, 1,2/50μs Standart Yıldırım Darbesi, Seçmeli 250/2500μs Anahtarlama Darbesi ve 2-5μs Kesilmiş Dalga, Bilgisayar Kontrollü, Dijital Dalga Formu Kaydı; 110kV Güç Transformatörü, GIS, İzolatörler, Ölçü Transformatörleri ve İzolatörler İçin Darbe Dayanım Gerilimi Testi.
- Açıklama
- Özellikler
- Uygulamalar
- Avantajlar
- SSS
- Önerilen Ürünler
Açıklama
The GDCY-400kV/20kJ bir profesyonel, kompakt laboratuvar sınıfı yıldırım darbe gerilimi test sistemi tasarlandı 110 kV ve altı yüksek gerilimli elektrik ekipmanlarının izolasyon dayanımının doğrulanması yıldırım aşırı gerilim koşulları altında. Tamamen şu standartlara uygundur: IEC 60060-1:2010 ve GB/T 16927.1-2011 standartlar, klasik 4 kademe Marx çarpan devresi kullanarak mükemmel kararlılık ve tekrarlanabilirliğe sahip yüksek gerilim darbe dalga biçimleri üretir.

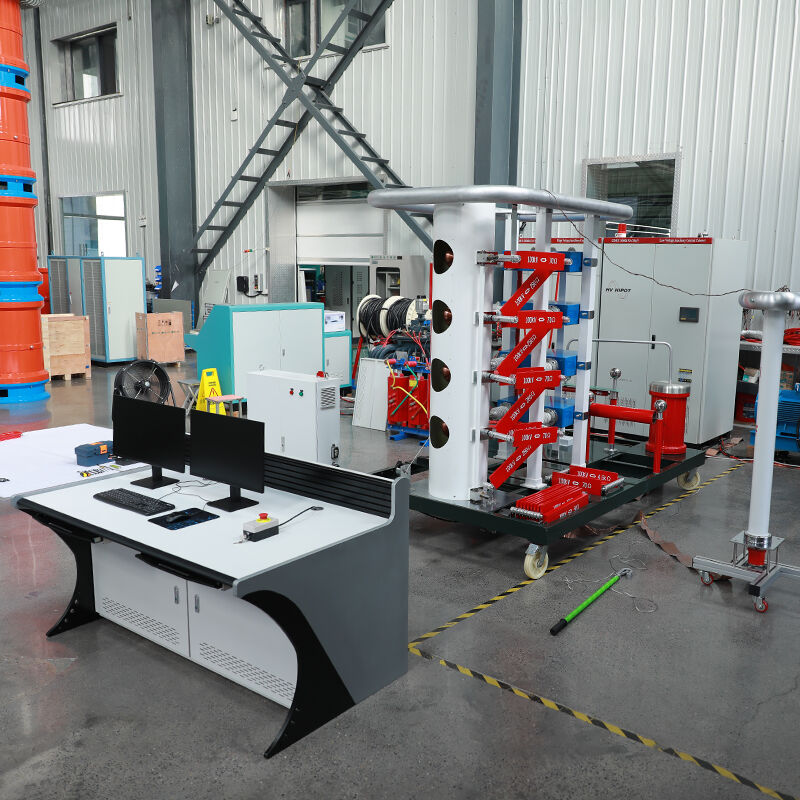

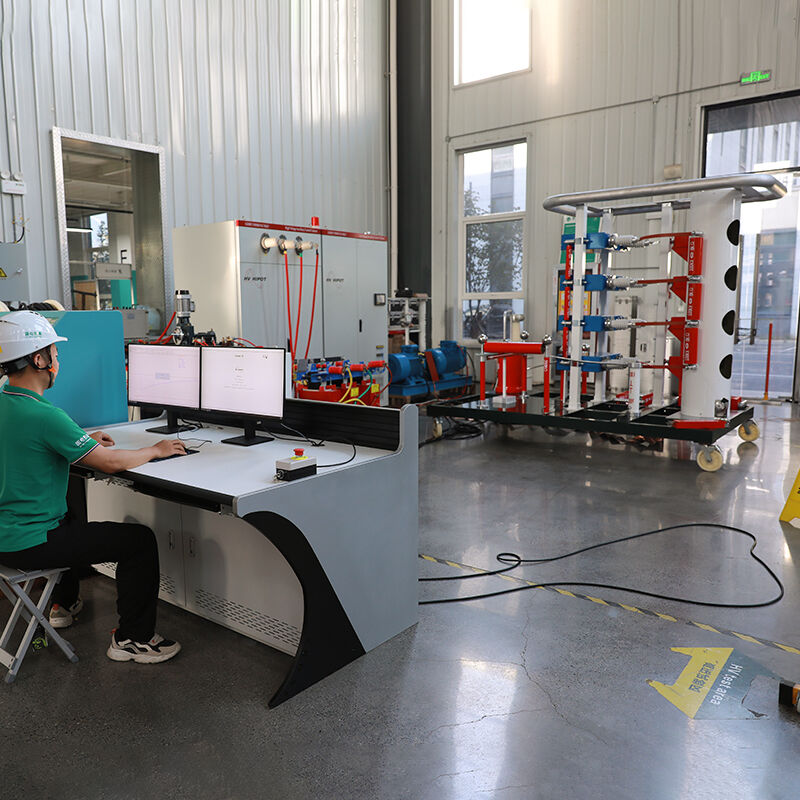

Sistem; yüksek gerilimli DC şarj gücü kaynağından, 4 kademe darbe üreteciden, 0,2 sınıfı standart kapasitör bölücüden, isteğe bağlı pnömatik kesme aralığı cihazından ve bilgisayar tabanlı kontrol ve ölçüm sisteminden oluşur. Üretilebilir standart yıldırım darbe tam dalgası (1,2/50 μs) standart olarak, isteğe bağlı olarak standart anahtarlama darbe dalgası (250/2500 μs) ve yıldırım darbesi kesilmiş dalgası (2-5 μs) . Gerilim kullanım katsayısı, yıldırım dalgası için ≥ %85 ve kesilmiş dalga için ≥ %75’tir; tepe salınımı < %5’tir. Bir yüksek hızlı dijital osiloskopla (100 MHz bant genişliği, 1 GS/s örnekleme hızı) ve özel dalga formu analiz yazılımıyla donatılmıştır; bu sistem dalga formu parametrelerini otomatik olarak ölçer, test sonuçlarını hesaplar ve standartlaştırılmış test raporları oluşturur. Sistemde kapsamlı güvenlik koruması kılavuz kilidi, aşırı gerilim ve acil durdurma gibi güvenlik önlemleri bulunur; bu da laboratuvar ortamlarında güvenli ve güvenilir çalışmayı sağlar. Özellikle fabrika tipi testler, kabul testleri ve araştırma deneyleri için uygundur: 110 kV ve altı seviyelerde güç transformatörleri, GIS’ler, izolatörler, ölçü transformatörleri, izolatörler ve aşırı gerilim sınırlayıcıları.
Özellikler
| Parametre | Özelliği |
|---|---|
| Adlık Çıkış Voltajı | ±400 kV tepe (pozitif/negatif kutupluluk değiştirilebilir) |
| Adı Enerji | 20 kJ (her aşama için 5 kJ) |
| Devre yapısı | 4 kademe Marx çarpan devresi |
| Aşama Gerilimi | her aşama için 100 kV |
| Aşama Kapasitesi | her aşama için 1 μF (toplam 0,25 μF) |
| Standart Yıldırım Darbesi | 1,2/50 μs (T1 ± %30, T2 ± %20) – standart |
| Seçmeli Anahtarlama Darbesi | 250/2500 μs (T1 ± %20, T2 ± %60) – seçmeli |
| Opsiyonel Yıldırım Kesilmiş Dalgası | 2-5 μs kesme süresi, sıfırın üzerinde geçiş katsayısı 0,25-0,35 – opsiyonel |
| Gerilim Kullanım Katsayısı | ≥ %85 (yıldırım dalgası, yüksüz durumda), ≥ %75 (kesilmiş dalga), ≥ %70 (anahtarlama dalgası) |
| Tepe Salınımı | <5% |
| Dalga Formu Tekrarlanabilirliği | ≤±1% |
| Şarj Gerilimi Doğruluğu | ≤±1% |
| Şarj Gerilimi Kararsızlığı | <±0.5% |
| Eşzamanlı Deşarj Aralığı | ≥20% |
| Eşzamanlı Deşarj Hata Oranı | <2% |
| İşaretleme Aralığı | anma geriliminin %10–%100'ü |
| Ölçüm sistemi | 100 MHz bant genişliği, 1 GS/s örnekleme hızına sahip dijital osiloskop |
| Kontrol Sistemi | Endüstriyel bilgisayar + Windows tabanlı özel yazılım |
| Test Modları | Otomatik test, Manuel test, Adımlı yükseltme testi |
| VERİ YÖNETİMİ | Sınırsız depolama, PDF raporu oluşturma, Excel'e aktarma |
| Koruma fonksiyonları | Kilitleme devresi, Aşırı gerilim, Aşırı akım, Acil durdurma, Otomatik topraklama |
| Çalışma süresi | ≥%80Un: 120 s/dolum-boşaltım döngüsü; <%80Un: 60 s/dolum-boşaltım döngüsü |
| Çalışma sıcaklığı | 5 °C ~ +40 °C |
| Çalışma nem oranı | %80 RH’ye kadar (yoğuşmasız) |
| Rakım | ≤1000m |
| Uyumluluk | IEC 60060-1:2010, IEC 60060-2:2010, GB/T 16927.1-2011, DL/T 848.5-2004, IEEE Std 4-2013 |
Uygulamalar
Temel Test Nesneleri (110 kV ve Altı)
- Güç transformatörleri : 35 kV–110 kV güç transformatörleri ve dağıtım transformatörleri
- GIS ve gazla yalıtılmış anahtarlama donanımı : 35 kV–110 kV GIS’ler, kesiciler, ayırıcılar
- Bushings : 35 kV–110 kV transformatör buşingleri ve duvar buşingleri
- Alet Transformatorları : 35 kV–110 kV akım transformatörleri (CT) ve gerilim transformatörleri (VT)
- İzolatörler : asma izolatörler, direk izolatörleri, izolatör dizileri
- Şimşek Akımı Sürücüleri : 35 kV–110 kV metal oksit şimşek akımı sürücüleri
- Güç Kabloları : 35 kV–110 kV XLPE güç kabloları
Tipik Kullanım Senaryoları
- Fabrika tipi testler : IEC ve GB standartlarına göre üretici fabrika kabul testleri (FAT)
- Trafo merkezi devreye alma : yeni ekipman kabul testleri
- ARAŞTIRMA VE GELİŞTİRME : yalıtım malzemesi performans araştırması ve yeni ürün geliştirme
- Üçüncü Taraf Denetimi : uygunluk testi ve sertifikasyon
- Güç Ölçüm Enstitüleri : darbe gerilimi ölçüm sistemlerinin kalibrasyonu ve izlenebilirliği
Avantajlar
Çoklu Darbe Dalga Formları
: standart yıldırım tam dalgası oluşturur; isteğe bağlı olarak anahtarlama dalgası ve kesilmiş yıldırım dalgası da üretebilir → : bir sistem, 110 kV ekipmanlar için çoğu darbe test gereksinimini karşılar
Yüksek Hassasiyet ve Mükemmel Tekrarlanabilirlik
: ≤±%1 şarj doğruluğu ve ≤±%1 dalga formu tekrarlanabilirliği → güvenilir ve tutarlı test sonuçlarının sağlanmasını sağlar
Tam Otomatik Test Süreci
Tek tıklamayla test yürütme, otomatik dalga formu kaydı ve analizi → insani hatayı azaltır, test verimliliğini artırır
Kapsamlı güvenlik koruması
Çok katmanlı koruma + otomatik topraklama → operatörler ve pahalı test ekipmanları için maksimum güvenlik
Kompakt Mobil Tasarım
Taşınması ve kurulması kolay olacak şekilde tekerlekli bölünmüş mobil yapı → farklı laboratuvar düzenlerine ve saha kullanımına esnek uyum sağlar
Maliyet Etkin Çözüm
110 kV ve altı ekipmanlar için optimize edilmiştir; rekabetçi bir fiyata üstün performans sunar → küçük ve orta ölçekli laboratuvarlar ile üreticiler için idealdir
SSS
S: Yıldırım darbe gerilimi jeneratörünün çalışma prensibi nedir?
C: Marx çarpan devresi prensibini kullanır: kapasitörleri düşük gerilimde paralel olarak şarj eder, ardından kıvılcım aralıkları üzerinden seri olarak deşarj ederek yüksek gerilimli yıldırım darbe dalga formları üretir.
S: GDCY-400 kV/20 kJ cihazı hangi dalga formlarını oluşturabilir?
Y: Standart olarak 1,2/50 μs standart yıldırım darbesi tam dalgası olarak standarttır. Seçimlik dalga formları şunlardır: 250/2500 μs standart anahtarlama darbe dalgası ve 2–5 μs yıldırım darbe kesilmiş dalgası , hepsi IEC 60060-1 gereksinimlerini karşılar.
S: Test edebileceği maksimum yük kapasitesi nedir?
Y: En fazla 3000 pF yıldırım darbe dalgası için ve en fazla 10000pF anahtarlama darbe dalgası için, çoğunlukla 110 kV ve altı elektrikli ekipmanları kapsar.
S: Otomatik test ve rapor oluşturma özelliğini destekliyor mu?

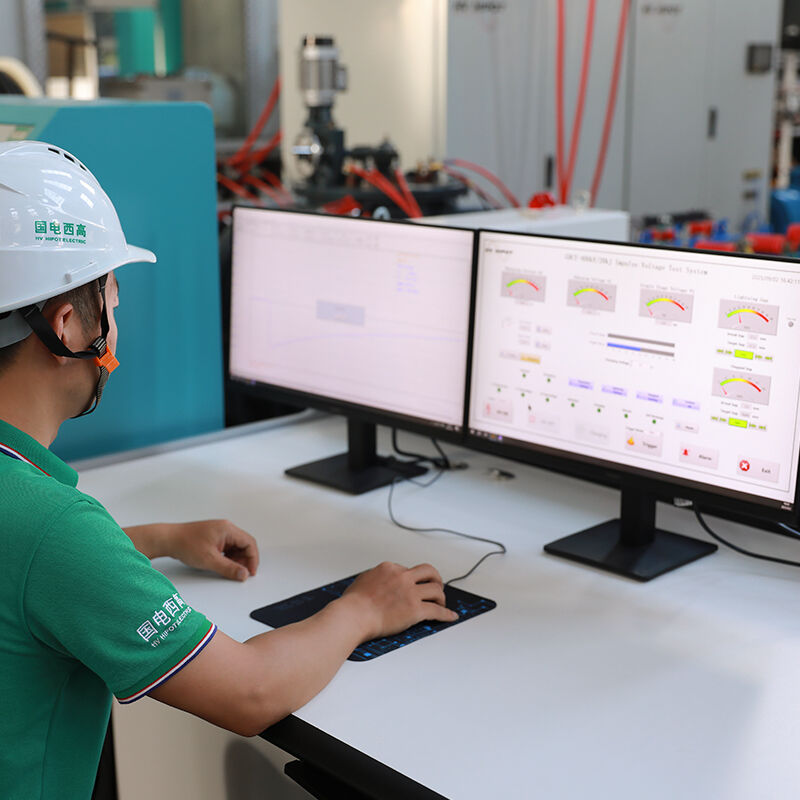

Y: Evet. Bilgisayar kontrollü sistem tam otomatik test prosedürlerini destekler; dalga formlarını otomatik olarak kaydeder ve analiz eder, test sonuçlarını hesaplar ve standartlaştırılmış PDF test raporları oluşturur.
S: Hangi güvenlik koruma fonksiyonlarına sahiptir?
Y: Kilitleme koruması (jeneratör kapısı ve yüksek gerilim alanı), aşırı gerilim koruması, aşırı akım koruması, doğrudan bağlantı ile yapılmış acil durdurma ve test tamamlandığında otomatik pnömatik topraklama özelliklerine sahiptir.
