GDF-431 3-in-1 Güç Arızası Görüntüleyici (UV Korona + IR Termometri + SF6 Kaçak Tespiti)
GDF-431 Dijital Akıllı 3-in-1 Güç Arızası Görüntüleyici; Entegre Güneş-Kör UV Korona Tespiti, IR Termometri ve SF6 Gazı IR Kaçak Tespiti, Gaz Artırılmış Modu, Çift Ekran, Elektrik Trafo Merkezleri ve İletim Hatları İçin Kapsamlı Muayene.
- Açıklama
- Özellikler
- Uygulamalar
- Avantajlar
- SSS
- Önerilen Ürünler
Açıklama
The GDF-431 bir devrim niteliğinde, tam entegre çok yönlü güç arızası tespit cihazı elektrik güç sistemlerindeki çok sayıda farklı arıza türünün temassız ve gerçek zamanlı olarak tespit edilmesi amacıyla özel olarak tasarlanmıştır tamamen uyumludur DL/T 664-2016 , DL/T 1432.1-2016 ve DL/T 846.6-2018 standartlarına uygun olarak, güneş-kör UV korona tespiti, yüksek hassasiyetli kızılötesi termometri ve SF6 gazı kızılötesi kaçak tespiti olmak üzere üç temel tespit teknolojisini tek bir taşınabilir cihazda birleştirmektedir.
Cihaz, yalnızca 240-280 nm dalga boyu aralığına yanıt veren, yüksek performanslı güneş-kör UV dedektörüne sahiptir; bu nedenle güneş ışığından tamamen etkilenmez ve zayıf korona ile kısmi deşarj sinyallerini net bir şekilde algılayabilir. Gelişmiş soğutmasız kızılötesi odak düzlemi dedektörü, -40℃ ile 350℃ arasındaki sıcaklıkları doğru bir şekilde ölçebilir; ayrıca çok küçük SF6 gaz kaçaklarını tespit edebilen özel gaz destekli kızılötesi modu bulunur.
Özellikler
| Parametre | Özelliği |
|---|---|
| Sistem parametreleri | |
| Uyum standardı | DL/T 664-2016, DL/T 1432.1-2016, DL/T 846.6-2018, IEC 60480-2004 |
| Entegre Fonksiyonlar | UV korona tespiti, Kızılötesi termometre, SF6 gaz kaçak tespiti |
| İşletim Sistemi | Gömülü gerçek zamanlı işletim sistemi |

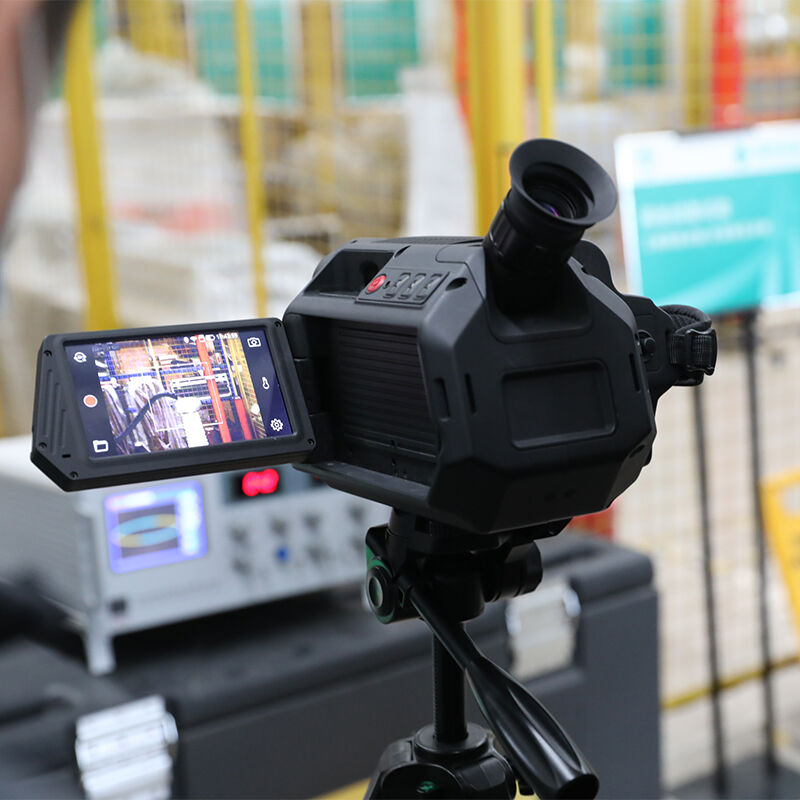

| Görüntüleme | 3,5 inç döndürülebilir LCD dokunmatik ekran + yüksek çözünürlüklü elektronik görüş bulucu |
| Veri Depolama | 32 GB dahili depolama + TF kart genişletmesi |
| Veri iletimi | USB 2.0, Bluetooth 4.0, WiFi, HDMI |
| UV Korona Tespiti Parametreleri | |
| Yanıt Dalgıçlığı | 240 nm ~ 280 nm (güneş-kör) |
| Tespit Mesafesi | En fazla 50 metre (korona deşarjı) |
| Foton Sayımı | Evet (nicel deşarj şiddeti değerlendirmesi) |
| Kızılötesi Sıcaklık Ölçüm Parametreleri | |
| Detektör tipi | Soğutulmamış mikrobolometre FPA |
| Sıcaklık aralığı | -40℃ ~ 350℃ |
| Ölçüm doğruluğu | ±2℃ veya okumanın ±%2’si, hangisi daha büyükse |
| Otomatik izleme | Küresel en yüksek/en düşük sıcaklık |
| SF6 Kaçak Tespiti Parametreleri | |
| Algılama modu | Gazla desteklenmiş kızılötesi mod |
| En küçük tespit edilebilir sızıntı oranı | 1×10⁻⁶ atm·cc/sn |
| Tespit Mesafesi | En fazla 20 metre |
| Görünür Işık Parametreleri | |
| Sensör Tipi | CMOS |
| Çözünürlük | 5 Megapiksel |
| Güç Kaynağı | |
| Pil Türü | Kurulu lityum-iyon pil |
| Batarya ömrü | ≥4 saat süreklilikli çalışma |
| Şarj | Type-C hızlı şarj |
| Şarj süresi | ~2 saat (tam şarjlı durumda) |
| Fiziksel parametreler | |
| Boyutlar | 240×160×80 mm (U×G×Y) |
| Ağırlık | ~2,8 kg (pil dahil) |
| Kasa | Dayanıklı mühendislik plastiği |
| Koruma derecesi | IP54 (toz geçirmez ve sıçramaya dayanıklı) |
| Düşmeye Karşı Direnç | 1,5 metre |
| Çalışma sıcaklığı | -10℃ ~ +50℃ |
| Depolama Sıcaklığı | -20°C ~ +60°C |
| Nem | ≤ %90 Bağıl Nem (yoğuşmasız) |
Uygulamalar
Temel Test Nesneleri
- Transformatör merkezi ekipmanı : Trafo, devre kesiciler, ayırıcılar, baralar, trafo, aşırı gerilim sınırlayıcılar
- İletim Hatları : Havai hatlar, izolatörler, donanım bağlantı parçaları, kablo uçları ve ekleri
- SF6 gazlı ekipmanlar : GIS’ler, devre kesiciler, transformatörler, gaz tüpleri, boru hatları
- Dağıtım ekipmanları aydınlatma panoları, halka ana üniteleri, dağıtım transformatörleri
Tipik Kullanım Senaryoları
- Enerji şirketleri trafo merkezi kapsamlı denetimi, iletim hattı devriyesi, SF6 ekipmanlarının düzenli bakımı
- Enerji mühendisliği şirketleri ekipman kabul testi, inşaat kalite denetimi
- SF6 ekipmanı üreticileri fabrika içi kalite kontrolü, satış sonrası hizmet
- Bağımsız üçüncü parti test kurumları elektrik ekipmanları performans testleri, güvenlik değerlendirmesi
- Endüstriyel işletmeler i̇ç elektrik sistemi denetimi ve bakımı
Avantajlar
Uluslararası Enerji Standartlarına Uyum
DL/T 664, DL/T 1432 ve DL/T 846 Çin elektrik endüstrisi standartlarının tamamını karşılar → test sonuçları dünya çapında enerji sistemleri tarafından kabul edilir
Sektörde Öncü 3-in-1 Entegre Tasarım
Tek bir cihaz, üç geleneksel cihazı (UV görüntüleyici, kızılötesi termometre, SF6 kaçak dedektörü) yerine geçer → ekipman yatırımlarını %60 oranında azaltır, denetim verimliliğini %300 artırır
Güneş-Işığında Körlük Olmayan UV Tespit Teknolojisi
Güneş ışığından tamamen etkilenmez; parlak gündüz koşullarında zayıf korona deşarjını tespit edebilir → gündüz saatlerinde UV tespiti sorununu çözer
Özgün Gazla Desteklenmiş Kızılötesi Mod
SF6 gazı emilim spektrumuna özel olarak optimize edilmiştir; son derece küçük gaz sızıntılarını tespit edebilir → sF6 sızıntı tespiti hassasiyetini, sıradan kızılötesi kameralara kıyasla 10 kat artırır
Yenilikçi Çift Ekran Sistemi
Döndürülebilir LCD ekran + yüksek çözünürlüklü görüş arayüzü; tüm aydınlatma koşullarında net görünürlüğü sağlar → dış mekânda saha incelemeleri için idealdir
SSS
Soru: GDF-431’in ayrı UV, IR ve SF6 dedektörleri kullanmaya göre avantajı nedir?
A:
- Verimlilik : Tek bir taramada üç farklı arıza tespiti gerçekleştirir ve muayene verimliliğini %300 artırır
- Maliyet : Üç ayrı cihaz satın almakla karşılaştırıldığında ekipman yatırımı ihtiyacını %60 azaltır
- Kolaylık : Taşınması ve işletilmesi gereken yalnızca bir cihaz, bu da denetçilerin yükünü büyük ölçüde azaltır
- Doğruluk : Çoklu mod füzyon teknolojisi, farklı türdeki arızaları doğru şekilde ilişkilendirerek tanı doğruluğunu artırır
S: Parlak güneş ışığında korona deşarjı tespit edebilir mi?
Y: Evet. GDF-431, yalnızca 240–280 nm dalga boyu aralığına yanıt veren güneş-kör UV tespit teknolojisi kullanır; bu dalga boyları güneş ışığında ozon tabakası tarafından tamamen emilir. Dolayısıyla, güneş ışığından kaynaklanan herhangi bir etkiden tamamen bağımsızdır ve parlak doğrudan güneş ışığında bile zayıf korona deşarjlarını net bir şekilde tespit edebilir.
S: SF6 gaz kaçak tespit fonksiyonunun hassasiyeti nedir?
A: GDF-431, SF6 gazının emilim spektrumuna optimize edilmiş özel bir gaz destekli kızılötesi modla donatılmıştır. Bu cihaz, 20 metre mesafeden 1×10⁻⁶ atm·cc/s’lik çok küçük SF6 gaz sızıntılarını tespit edebilir; bu da sıradan kızılötesi kameralardan 10 kat daha hassastır.
S: Güneşli ortamda çalışabilir mi?
Y: Evet. GDF-431, yüksek parlaklıkta döndürülebilir LCD ekran ile yüksek çözünürlüklü elektronik görüş alanı (EVF) özellikli yenilikçi çift görüntüleme sistemine sahiptir. Görüş alanı, özellikle güçlü güneş ışığı koşulları için özel olarak tasarlanmıştır ve doğrudan güneş ışığında bile net ve keskin görüntüler sunar.
