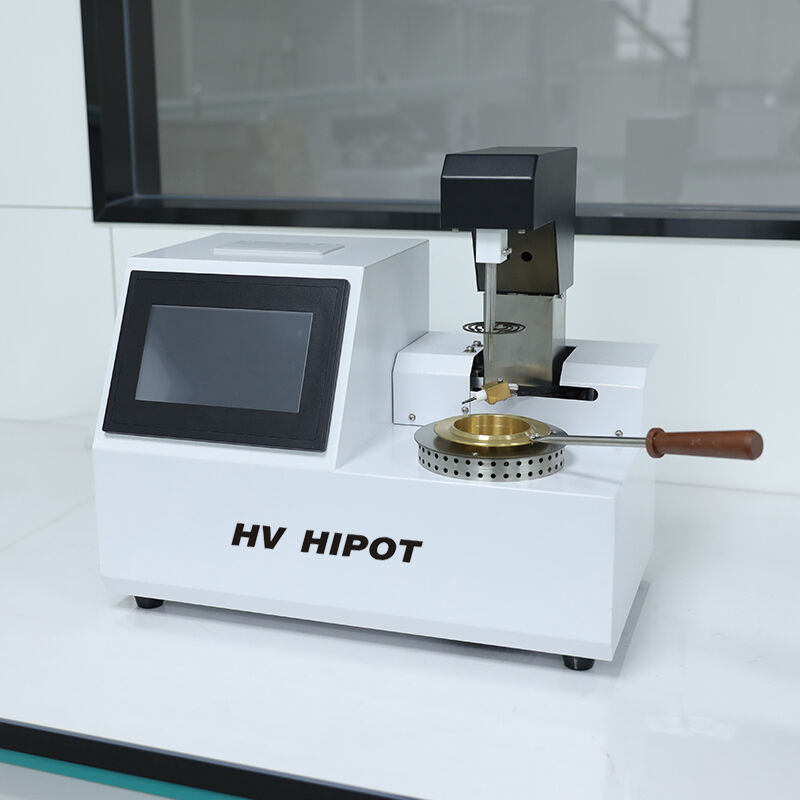

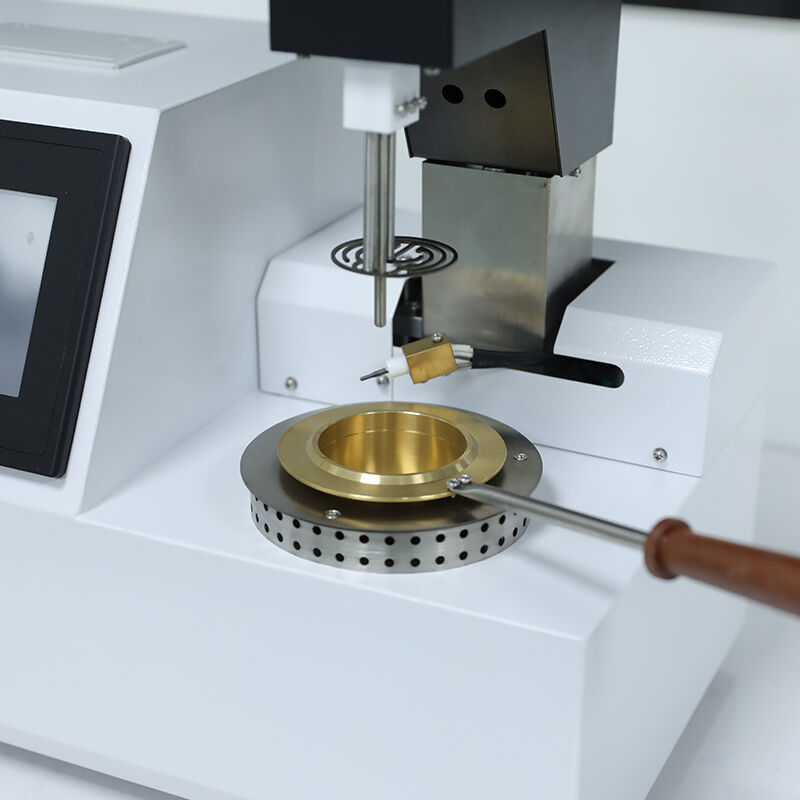

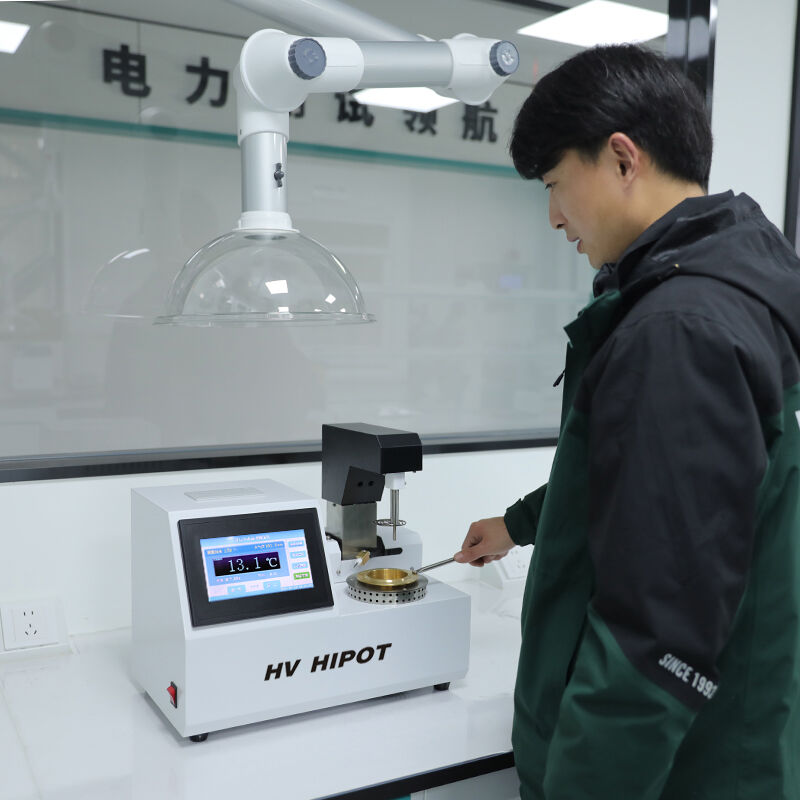

GDKS-205G Tam Otomatik Açık Kapağlı Alevlenme Noktası Test Cihazı
GDKS-205G Dijital Akıllı Tam Otomatik Açık Kavanoz Alevlenme ve Yanma Noktası Test Cihazı, Cleveland Yöntemi, PID Sıcaklık Kontrolü, İyon Halkası Alev Tespiti ve Otomatik Atmosferik Basınç Düzeltmesi ile Transformatör Yağı, Yağlayıcı Yağ ve Yakıt Yağı Testleri.
- Açıklama
- Özellikler
- Uygulamalar
- Avantajlar
- SSS
- Önerilen Ürünler
Açıklama
The GDKS-205G bir profesyonel sınıf, tam otomatik açık kavanoz alevlenme ve tutuşma noktası test cihazı güç sistemleri ve petrokimya endüstrilerinde izolasyon yağlarının, yağlayıcı yağların, yakıt yağlarının ve diğer petrol ürünlerinin kalite değerlendirmesi amacıyla özel olarak tasarlanmıştır tamamen uyumludur GB/T 3536-2008 , ASTM D92-2018 ve ISO 2592-2017 standartlarına uygun olarak uluslararası düzeyde kabul görmüş Cleveland Açık Kavanoz (COC) test yöntemini benimser; dış gaz kaynaklarına ihtiyaç duymayan yenilikçi tam elektrikli bir yapıya sahiptir.
Cihaz ileri düzey PID akıllı sıcaklık kontrol algoritması standart ısıtma hızı gereksinimlerine sıkı bir şekilde uyan ve doğru, tekrarlanabilir test sonuçları sağlayan bir cihazdır. Bu cihazın ithal edilmiş PT100 platin dirençli sıcaklık sensörü 0,1 ℃'lik sıcaklık çözünürlüğü sağlarken, yüksek duyarlıklı iyon halkası flaş tespit teknolojisi anlık flaş yanma sinyalini doğrudan yakalar. Tek tuşla tam otomatik işlem ile sıcaklık yükseltme, otomatik ateşleme ve süpürme, flaş/yanma noktası tespiti, atmosferik basınç düzeltmesi, zorlamalı hava soğutması ve sonuç yazdırma işlemlerinin tamamını elle müdahale olmadan tamamlar.
Özellikler
| Parametre | Özelliği |
|---|---|
| Sistem parametreleri | |
| Uyum standardı | GB/T 3536-2008, ASTM D92-2018, ISO 2592-2017, GB/T 267-1988 |
| Test Yöntemi | Cleveland Açık Kapsül (COC) |
| Test maddeleri | Flaş noktası, Yanma noktası |
| Çalışma Modu | Tam otomatik tek tuşla test |
| Görüntüleme | 7 inç 1024×600 kapasitif dokunmatik ekran |
| Dil | Çince/İngilizce ikili dil |
| Veri Depolama | 1000 grup test sonucu |
| Veri Dışa Aktarma | USB 2.0 (Excel formatı) |
| Yazıcı | Yüksek hızlı termal yazıcı, 58 mm kağıt genişliği |
| Sıcaklık Parametreleri | |
| Sıcaklık aralığı | Oda sıcaklığı ~ 400 ℃ |
| Çözünürlük | 0.1℃ |
| Doğruluk | ±0,5% okuma |
| Sıcaklık sensörü | İthal edilmiş PT100 platin dirençli (A sınıfı) |
| Isıtma oranı | 14–17 ℃/dk (beklenen alevlenme noktasına kadar 56 ℃'ye kadar), 5–6 ℃/dk (beklenen alevlenme noktasına kadar 23 ℃'ye kadar) |
| Tekrarlanabilirlik | ≤3 ℃ (alevlenme noktası ≤150 ℃), ≤5 ℃ (alevlenme noktası >150 ℃) |
| Yinelenbilirlik | ≤8℃ |
| Tespit ve Kontrol Parametreleri | |
| Parlama Tespiti | Yüksek hassasiyetli iyon halkası |
| İlave türü | Yüksek gerilimli elektronik ateşleme (gaz gerekmez) |
| Tarama Mekanizması | Hassas motorla tahrik edilen, standart aralıklarla otomatik tarama |
| Atmosferik Basınç Düzeltmesi | Otomatik (entegre barometre ile, 80–110 kPa aralığı) |
| Soğutma Modu | Zorla Havalandırma |
| Güvenlik koruması | |
| Aşırı Sıcaklık Koruması | Evet (420 ℃’de otomatik kapanma) |
| Kuru Yanma Koruması | Evet |
| Acil durdurma | Evet |
| Güç Kaynağı | |
| Giriş Gücü | AC 220 V ± %10, 50 Hz |
| Güç Tüketimi | ≤400W |
| Fiziksel parametreler | |
| Boyutlar | 440×280×290 mm (U×G×Y) |
| Ağırlık | ~12 kg (tüm bileşenleri dahil) |
| Kasa | Dayanıklı mühendislik plastiği |
| Koruma derecesi | IP40 |
| Çalışma sıcaklığı | 0 ℃ ~ +40 ℃ |
| Depolama Sıcaklığı | -20°C ~ +60°C |
| Nem | ≤ %85 nem oranı (yoğuşmasız) |
Uygulamalar
Temel Test Nesneleri
- Enerji sektörü yağları : Transformatör yağı, kesici yağı, kondansatör yağı, kablo yağı
- Petrokimya endüstrisi yağları : Yağlayıcı yağ, hidrolik yağ, dişli yağı, yakıt yağı, ağır yağ
- Diğer petrol ürünleri : Asfalt, parafin mumu, petrol reçinesi
Tipik Kullanım Senaryoları
- Enerji şirketleri trafo önleyici bakım, izole edici yağın düzenli testi, arıza teşhisi
- Transformatör üreticileri fabrika kalite kontrolü, tip testleri, satış sonrası hizmetler
- Yağ işleme şirketleri : Yalıtım yağı yenileme kalitesi kontrolü, yağ işleme etkisi değerlendirmesi
- Petrokimya işletmeleri : Ürün kalite kontrolü, ham madde testi, üretim süreci kontrolü
- Bağımsız üçüncü parti test kurumları : Yağ kalitesi testleri, performans değerlendirmesi, kalite anlaşmazlıklarında hakemlik
Avantajlar
En son uluslararası standartlara uyum
GB/T 3536-2008 Çin ulusal standardı, ASTM D92 Amerikan standardı ve ISO 2592 uluslararası standardını tam olarak karşılar → test sonuçları dünya çapında tanınmaktadır
Sektörde Öncü Tamamen Elektrikli Tasarım
Harici gaz kaynağına gerek yoktur; gaz tüplerinin oluşturduğu güvenlik risklerini ve kullanım zahmetini ortadan kaldırır → daha güvenli, daha kullanışlı ve daha ekonomik kullanım
Yüksek Hassasiyetli Ölçüm ve Mükemmel Tekrarlanabilirlik
İthal PT100 sensörü ve iyon halka tespit teknolojisi, PID ile hassas sıcaklık kontrolü → test tekrarlanabilirliği: ≤3 ℃ (≤150 ℃), ≤5 ℃ (>150 ℃), uluslararası standartlara uygundur
Tek Tıkla Tam Otomatik İşlem
Tüm test sürecini elle müdahale olmadan otomatik olarak tamamlar → operatör beceri gereksinimlerini azaltır ve insan kaynaklı hataları ortadan kaldırır
Otomatik Atmosferik Basınç Düzeltmesi
Entegre yüksek hassasiyetli barometre, sonuçları otomatik olarak standart basınca dönüştürür → farklı rakımlarda test doğruluğunu sağlar
Zorlanan Hava Soğutma Sistemi
Test sonrası ısıtma fırınınu hızlı soğutur, testler arası bekleme süresini azaltır → test verimliliğini %50 artırır
SSS
Soru: Açık kaplı parlama noktası ile kapalı kaplı parlama noktası arasındaki fark nedir?
A:
- Açık kap parlama noktası : Petrol ürünlerinin parlama noktasını açık bir kapta ölçer; ürünlerin açık depolama ve kullanım koşullarındaki yangın tehlikesini simüle eder. Transformatör yağı, yağlayıcı yağ ve asfalt gibi yüksek parlama noktası ürünlerine uygundur.
- Kapalı kap parlama noktası : Parlama noktasını kapalı bir kapta ölçer; ürünlerin kapalı depolama ve taşıma koşullarındaki yangın tehlikesini simüle eder. Benzin, dizel ve çözücü yağı gibi düşük parlama noktası ürünlerine uygundur. GDKS-205G, GB/T 3536 standardına göre açık kap parlama noktası testi için özel olarak tasarlanmıştır.
S: Ateşleme için dış gaz kaynağına ihtiyaç var mı?
Y: Hayır. GDKS-205G, ileri düzey yüksek gerilimli elektronik ateşleme teknolojisi kullanır ve bu nedenle herhangi bir dış gaz kaynağına veya gaz tüpüne ihtiyaç duymaz. Bu, gaz sızıntısıyla ilgili güvenlik risklerini ve gaz tüplerinin taşınması ile değiştirilmesindeki zahmeti ortadan kaldırır; böylece kullanım daha güvenli ve daha kolay hale gelir.
Soru: Otomatik atmosferik basınç düzeltmesi nasıl çalışır?
Y: Cihaz, yerel atmosferik basıncı gerçek zamanlı olarak ölçen yüksek hassasiyetli entegre bir barometreye sahiptir. GB/T 3536 standardında belirtilen formüle göre, ölçülen alevlenme noktasını standart atmosferik basınca (101,3 kPa) karşılık gelen değere otomatik olarak düzeltir. Bu, test sonuçlarının test konumunun deniz seviyesinden yüksekliğine bakılmaksızın tutarlı ve karşılaştırılabilir olmasını sağlar.
S: Tipik bir testin tamamlanması ne kadar sürer?
Y: Test süresi, örneğin alevlenme noktasına bağlıdır. Alevlenme noktası yaklaşık 140 ℃ olan transformatör yağı için ısıtma, alevlenme noktası tespiti ve soğutma dahil olmak üzere tam test süresi yaklaşık 20~25 dakika sürer. Daha yüksek alevlenme noktasına sahip örnekler için bu süre buna göre daha uzun olur.
S: Aynı anda alevlenme noktası ve tutuşma noktası testi yapılabilir mi?
A: Evet. GDKS-205G cihazı, tek bir testte hem parlama noktasını hem de tutuşma noktasını otomatik olarak belirleyebilir. Parlama noktası tespit edildikten sonra cihaz, örneği sürekli yanmayı en az 5 saniye boyunca sürdürdüğü anda tespit edene kadar ısıtmaya devam eder; bu nokta tutuşma noktası olarak kaydedilir.
