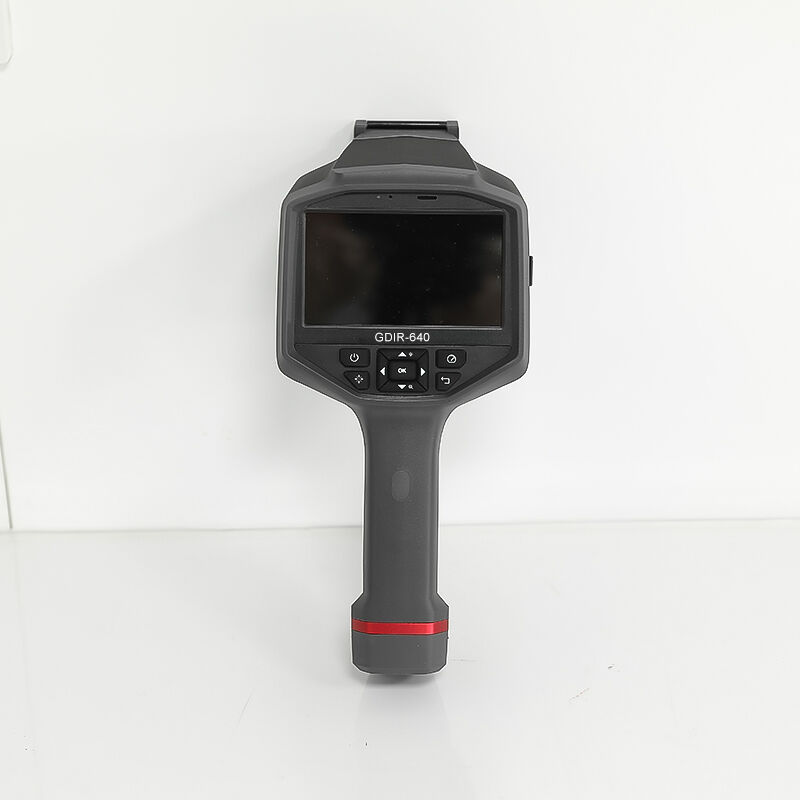

GDIR-640 Taşınabilir Kızılötesi Termal Görüntüleme Cihazı
GDIR-640 Dijital Akıllı Taşınabilir Kızılötesi Termal Görüntüleme Cihazı: Soğutulmamış FPA dedektörü (640×480 çözünürlük), çift-spektrumlu füzyon, -20~600 °C sıcaklık aralığı, lazer işaretleyici ve sesli açıklama desteği ile donatılmıştır; enerji trafo merkezleri ve iletim hatları üzerinde canlı muayene amacıyla kullanılır.
- Açıklama
- Özellikler
- Uygulamalar
- Avantajlar
- SSS
- Önerilen Ürünler
Açıklama
The GDIR-640 bir profesyonel sınıf, saha için optimize edilmiş taşınabilir kızılötesi termal görüntüleme cihazı elektrikli ve endüstriyel ekipmanların temassız sıcaklık ölçümü ile arıza teşhisi amacıyla özel olarak tasarlanmıştır tamamen uyumludur DL/T 664-2016 , IEC 62446-1:2016 ve GB/T 19870-2018 standartlarına uygun olarak, ≤50 mK termal hassasiyetine sahip yüksek performanslı 640×480 soğutulmamış odak düzlemi dizili (FPA) kızılötesi dedektör kullanır; bu sayede son derece ince sıcaklık farklarını yakalayabilir ve termal anormallıkları net bir şekilde gösterebilir.
Cihazın özellikleri şunlardır: çift-spektrumlu tasarım 500 megapiksellik görünür ışık kamerasının entegre edilmesi; kızılötesi yalnızca, görünür ışık yalnızca, çift spektrumlu füzyon ve resim içinde resim olmak üzere dört görüntüleme modunu destekler. Gelişmiş füzyon algoritması, termal bilgileri görünür ışık detaylarıyla mükemmel şekilde örtüştürür ve arıza noktalarının belirlenmesini kolaylaştırır. Geniş bir sıcaklık aralığıyla -20℃~600℃(1600℃'ye kadar genişletilebilir) ve ±2℃/±2% ölçüm doğruluğu ile çeşitli güç ekipmanlarının test ihtiyaçlarını karşılar. 1 küresel + 8 yerel sıcaklık ölçüm nesnesini (noktalar, çizgiler, dikdörtgenler) destekler; otomatik yüksek/düşük sıcaklık takibi ve özelleştirilebilir eşik uyarıları sunar. Dahili lazer işaretleyici, hedef konumunu tam olarak gösterir; sesli/metinsel açıklama işlevi saha kayıtlarının tutulmasını kolaylaştırır. IP54 toz ve sıçrama korumasına sahip olup 2 metrelik düşme direncine sahiptir; bu nedenle zorlu saha ortamlarında güvenilir şekilde çalışabilir. Çift pil tasarımı, maksimum 8 saatlik kesintisiz çalışma süresi sağlar ve bu da tüm gün süren saha incelemeleri için idealdir. İdealdir: trafo merkezi ekipmanı incelemesi, iletim hattı tespiti, dağıtım şebekesi bakımı, endüstriyel ekipman arıza teşhisi ve bina enerji verimliliği testleri için .
Özellikler
| Parametre | Özelliği |
|---|---|
| Kızılötesi Parametreler | |
| Detektör tipi | Soğutulmamış mikrobolometre FPA |
| Kızılötesi Çözünürlük | 640×480 piksel |
| Piksel aralığı | 17μm |
| Termodinamik Duyarlılık (NETD) | ≤50 mK @25℃ |
| Spektal aralık | 8~14μm |
| Mercek | 25 mm/F1.0 manuel odaklama |
| Görüş Alanı | 25°×18.6° |
| Kare Hızı | 30Hz |
| Dijital Yakınlaştırma | 1×/2×/4×/8× |
| Görünür Işık Parametreleri | |
| Sensör Tipi | 1/2,8" CMOS |
| Çözünürlük | 5 Megapiksel |
| Focus | Sabit Odaklama |
| Sıcaklık Ölçüm Parametreleri | |
| Sıcaklık aralığı | -20℃ ~ 600℃ (1600℃’ye kadar genişletilebilir) |
| Ölçüm doğruluğu | ±2℃ veya okumanın ±%2’si, hangisi daha büyükse |
| Emistiflik | Ayarlanabilir 0,01~1,00 |
| Sıcaklık Ölçüm Nesneleri | 1 genel + 8 yerel (noktalar, çizgiler, dikdörtgenler) |
| Otomatik izleme | Genel en yüksek/en düşük/ortalama sıcaklık |
| Alarm Fonksiyonu | Özelleştirilebilir yüksek/düşük sıcaklık eşikleri, sesli ve renkli alarm |
| Sistem parametreleri | |
| Görüntüleme | 4,3 inç 800×400 kapasitif dokunmatik ekran |
| Görüntüleme modları | Yalnızca kızılötesi, yalnızca görünür ışık, çift spektrumlu füzyon, resim içinde resim |
| Renk paletleri | 6 standart palet (Demir, Beyaz Sıcak, Siyah Sıcak, vb.) |
| Lazer işaretçisi | 635 nm, 0,9 mW Sınıf 2 |
| Not | 45 saniyelik ses kaydı + 100 karakterlik metin |
| Saklama | 32 GB dahili depolama + TF kart genişletmesi |
| Arabirimler | Type-C USB, mini-HDMI, TF kart yuvası, Bluetooth |
| Kablosuz | Bluetooth 4.0, WIFI |
| Güç Kaynağı | |

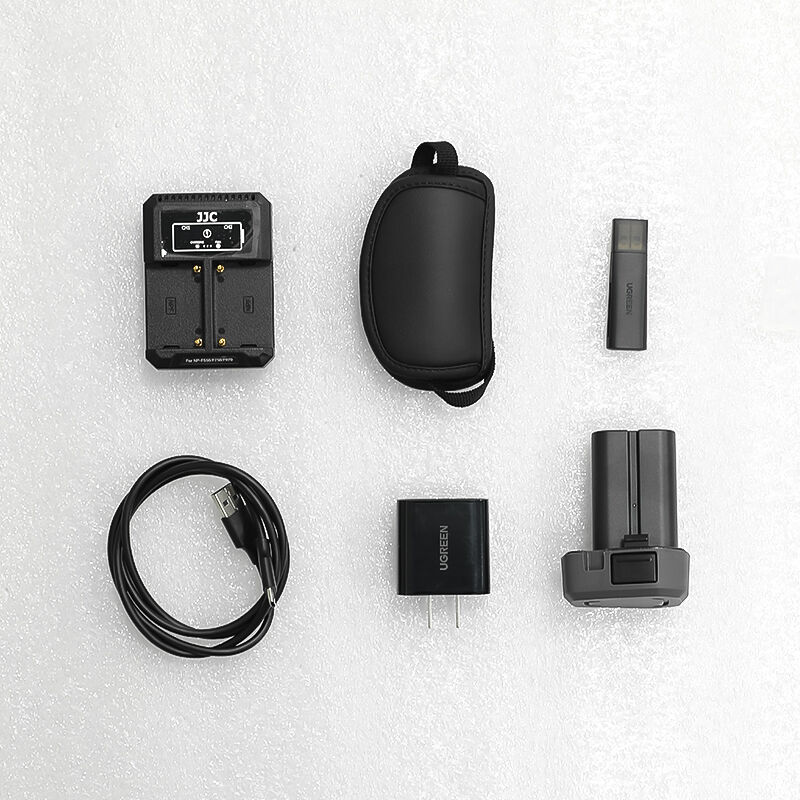

| Pil Türü | Çift 7,4 V 2200 mAh lityum-iyon pil, sıcak takıp çıkarılabilir |
| Batarya ömrü | ≥8 saat sürekli çalışma |
| Şarj | Type-C doğrudan şarj + ayrı pil şarj ünitesi |
| Şarj süresi | yaklaşık 4 saat (tam şarj) |
| Fiziksel parametreler | |
| Boyutlar | 275 × 124 × 130 mm (U × G × Y) |
| Ağırlık | ~875 g (tek pil dahil) |
| Koruma derecesi | IP54 (toz geçirmez ve sıçramaya dayanıklı) |
| Düşmeye Karşı Direnç | 2 metre |
| Çalışma sıcaklığı | -10℃ ~ +50℃ |
| Depolama Sıcaklığı | -20°C ~ +60°C |
| Uyumluluk | DL/T 664-2016, IEC 62446-1:2016, GB/T 19870-2018 |
Uygulamalar
Temel Test Nesneleri
- Transformatör merkezi ekipmanı : Trafo, devre kesiciler, ayırıcılar, baralar, trafo, aşırı gerilim sınırlayıcılar
- İletim Hatları : Havai hatlar, izolatörler, donanım bağlantı parçaları, kablo uçları ve ekleri
- Dağıtım ekipmanları : Orta gerilim panoları, halka anahtarlamalı üniteler, dağıtım transformatörleri, alçak gerilim panoları
- Endüstriyel Ekipman : Motorlar, pompalar, kompresörler, yataklar, fırınlar, boru hatları
- Diğer uygulamalar : Bina enerji verimliliği testleri, yangın tespiti, elektronik bileşen testleri
Tipik Kullanım Senaryoları
- Enerji şirketleri : Trafo merkezleri günlük muayenesi, iletim hattı devriyesi, dağıtım şebekesi bakımı
- Endüstriyel işletmeler : Ekipmanların önleyici bakımı, arıza teşhisi, enerji tüketimi izleme
- Elektrikli ekipman üreticileri fabrika kalite kontrolü, tip testleri, satış sonrası hizmetler
- Bağımsız üçüncü parti test kurumları elektrikli ekipmanlar için güvenlik testleri, enerji verimliliği değerlendirmesi
- Yangın birimleri : Yangın kaynağı tespiti, yangından sonraki inceleme
Avantajlar
Uluslararası Enerji Standartlarına Uyum
DL/T 664-2016 güç endüstrisi standardını tam olarak karşılar; test sonuçları dünya çapında güç sistemleri tarafından tanınır → güç ekipmanlarının kabulü ve arıza teşhisi raporları için kullanılabilir
Endüstride Lider 640×480 Yüksek Çözünürlük
320×240 dedektörlere kıyasla 4 kat daha fazla piksel; daha ince termal detayları yakalar → uzaktaki iletim hatları ve izolatörlerdeki küçük arızaları tespit edebilir
Üstün ≤50 mK Termal Hassasiyet
0,05 ℃'lik sıcaklık farklarını algılar → ekipman arızasına neden olmalarından önce erken aşırı ısınma arızalarını tespit eder
Çift Spektrumlu Entegrasyon Teknolojisi
Termal bilgileri görünür ışık detaylarıyla mükemmel şekilde örtüşür → arıza konumlarını hızlı ve doğru bir şekilde belirler; yanlış değerlendirme riskini azaltır
Kapsamlı Sıcaklık Ölçüm Fonksiyonları
Birden fazla sıcaklık ölçüm nesnesini destekler ve otomatik takip özelliği sunar → i̇nceleme verimliliğini ve doğruluğunu artırır
Dayanıklı, Sahada Optimize Edilmiş Tasarım
IP54 koruma sınıfı, 2 metre yükseklikten düşmeye dayanıklı, geniş çalışma sıcaklığı aralığı → zorlu saha ortamlarında güvenilir şekilde çalışır
SSS
S: Kısmi deşarj arızalarını tespit edebilir mi?
Y: GDIR-640, tespit edebilir sıcaklık artışına neden olan termal tip kısmi deşarj arızalarını örneğin kötü temas, iletken parçaların aşırı ısınması ve demir çekirdek kaybı gibi. Termal olmayan kısmi deşarj arızaları için kapsamlı tanı koymak amacıyla GDPD serisi kısmi deşarj dedektörleriyle birlikte kullanılması önerilir.
Q: Pil ömrü ne kadardır?
Y: GDIR-640, iki adet sıcak tak-çıkarılabilir 7,4 V 2200 mAh lityum-iyon pil ile donatılmıştır , sağlamakta ≥8 saat süreli sürekli çalışma sağlar . Piller cihazın kapatılmadan sahada değiştirilebilir; bu da tüm gün süren incelemeler sırasında kesintisiz çalışma imkânı sunar.
S: Test raporlarını otomatik olarak oluşturabilir mi?
Y: Evet. Cihaz, termal görüntüler ve sıcaklık verilerini USB veya WIFI üzerinden dışa aktarmayı destekler. Uyumlu PC analiz yazılımı, termal görüntüler, sıcaklık verileri, analiz sonuçları ve sonuçlarla birlikte standartlaştırılmış Word/PDF test raporlarını otomatik olarak oluşturur. Kullanıcılar ayrıca rapor formatını ihtiyaçlarına göre özelleştirebilir.
S: Sert dış ortamlarda kullanılmasına uygun mu?
Y: Evet. GDIR-640 cihazı IP54 toz ve sıçrama korumalı derecelendirmeye sahiptir ve 2 metre yükseklikten düşme testini başarıyla tamamlamıştır . -10℃ ile +50℃ arasındaki sıcaklıklarda güvenilir şekilde çalışabilir; bu nedenle trafo merkezleri, iletim hatları ve endüstriyel tesisler gibi çeşitli sert saha ortamlarında kullanılmasına uygundur.
