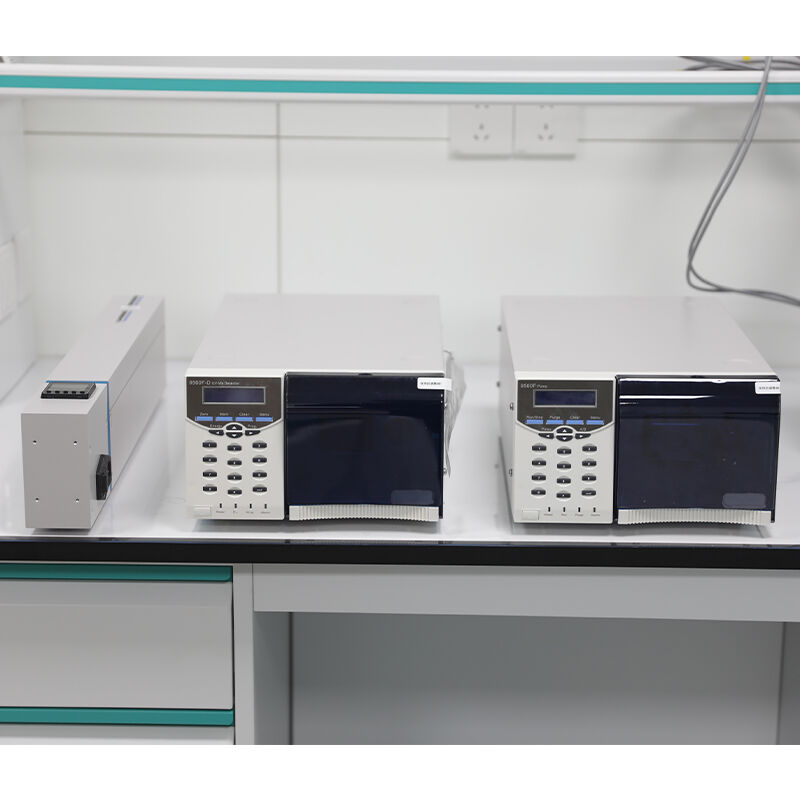

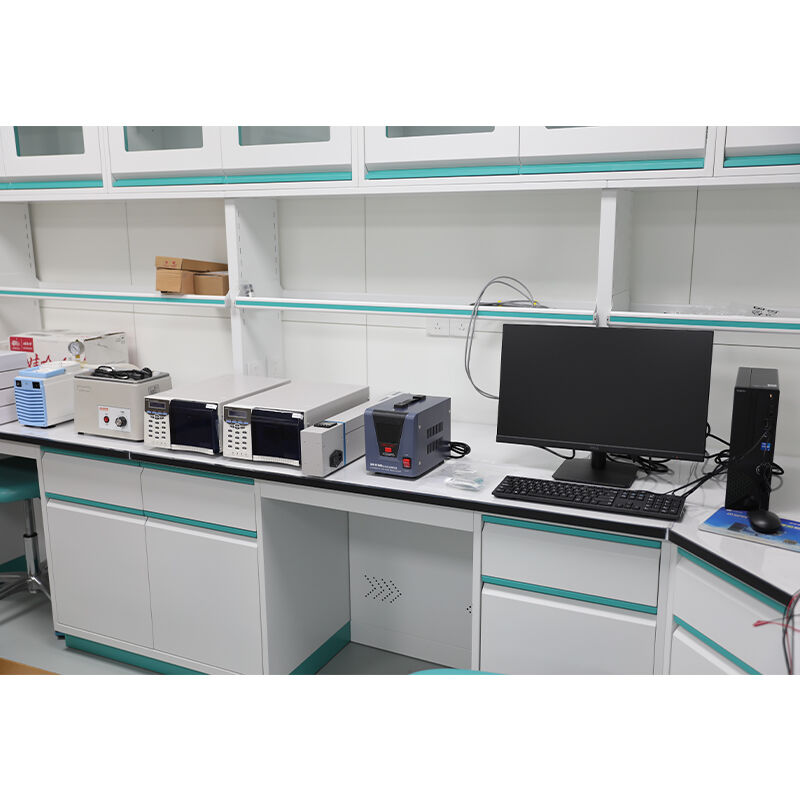

GDL-9560F Dönüşümlü Yağ Furfural İçeriği HPLC Analizörü
GDL-9560F Dijital Akıllı Transformatör Yağında Furfural İçeriği Analizi İçin Yüksek Performanslı Sıvı Kromatografi Cihazı; Çift Gradyan Pompa, Otomatik Örnekleyici, Değişken Dalga Boylu UV Dedektörü ve Dahili İzolasyon Yaşlanması Değerlendirme Modeli ile Donatılmıştır. Güç Transformatörlerinin Katı İzolasyon Durumunu Değerlendirmek İçin Kullanılır.
- Açıklama
- Özellikler
- Uygulamalar
- Avantajlar
- SSS
- Önerilen Ürünler
Açıklama
The GDL-9560F bir profesyonel sınıf, yüksek hassasiyetli laboratuvar özel transformatör yağı furfural içeriği yüksek performanslı sıvı kromatografı güç santrallerindeki laboratuvarlarda güç transformatörlerinin, enstrüman transformatörlerinin ve diğer yağla doldurulmuş elektrikli ekipmanların katı izolasyon yaşlanması değerlendirmesi için özel olarak tasarlanmıştır tamamen uyumludur GB/T 7597-2008 , DL/T 1355-2014 ve IEC 61198:1993 standartlar; optimize edilmiş ikili yüksek basınçlı gradyan sistemiyle birlikte otomatik örnekleme cihazı, kolon fırını ve değişken dalga boylu UV dedektörünü kullanarak doğru ve güvenilir furfural içeriği ölçümü sağlar.
Cihaz, yenilikçi bir çoklu işlemci paralel mimarisi yüksek hızlı veri toplama ve gerçek zamanlı sinyal işleme sağlar. Bunun özel ters faz C18 kromatografik kolonu furfural ayırımı için özel olarak optimize edilmiştir; buna karşılık değişken dalga boylu UV dedektörü karakteristik dalga boyu olan 280 nm’de çalışarak 0,01 mg/L’ye varan çok yüksek duyarlılık sağlar. Dahili yalıtım kağıdı polimerizasyon derecesi (DP) hesaplama modeli ve trafo ömrü değerlendirme algoritması katı yalıtımın yaşlanma derecesinin kapsamlı değerlendirilmesini sağlar ve daha doğru arıza teşhisi için DGA verileriyle birlikte kullanılabilir.
Özellikler
| Parametre | Özelliği |
|---|---|
| Sistem parametreleri | |
| Uyum standardı | GB/T 7597-2008, DL/T 1355-2014, DL/T 984-2005, IEC 61198:1993 |
| Kontrol Mimarisi | Çoklu işlemci paralel |
| Çalışma Modu | Manuel / Tam otomatik (otomatik örnekleme cihazlı) |
| Görüntüleme | 8 inç renkli LCD dokunmatik ekran |
| Veri Depolama | 1000 grup test verisi + kromatogramlar |
| Veri Dışa Aktarma | USB 2.0, Ethernet (TCP/IP) |
| Veri formatları | Excel, PDF, AIA (Andi Kromatogramı) |
| LIMS Uyumluluğu | Evet |
| Uzaktan kontrol | Evet (en fazla 3 bağımsız IP bağlantısı) |
| Pompa Sistemi | |
| Pompa tipi | İkili yüksek basınçlı gradyan pompa |
| Akış aralığı | 0,001 ~ 5,000 mL/dak |
| Akış Doğruluğu | ±1% |
| Akış Tekrarlanabilirliği | ≤0,1% RSD |
| Maksimum basınç | 35MPa |
| Gradyan Doğruluğu | ±0.5% |
| Gradyan Adımları | 0 ~ 100 %, 0,1 % adımlarla |
| UV Dedektörü | |
| Işık kaynağı | Döteryum lambası |
| Dalga Uzunluğu Aralığı | 190 ~ 700 nm |
| Dalga uzunluğu doğruluğu | ±1nm |
| Dalga uzunluğu tekrarlılığı | ≤1nm |
| Temel Gürültü | ≤±1,0×10⁻⁵ AU (254 nm) |
| Temel Sürüklenme | ≤2,0×10⁻⁴ AU/saat (254 nm) |
| Doğrusal Aralık | ≥1,8 AU |
| Dedeksiyon Hücresi | 10 mm yol uzunluğu, 8 MPa basınç dayanımı |
| Kolon Fırını | |
| Sıcaklık aralığı | Oda sıcaklığı –15 °C ~ 60 °C |
| Sıcaklık doğruluğu | ±0.1℃ |
| Sıcaklık çözünürlüğü | 0.1℃ |
| Ön Isıtma İşlevi | Evet (mobil faz ön ısıtması) |
| Otomatik Örnekleyici (Standart) | |
| Örnek Konumları | 10 pozisyon |
| Enjeksiyon Hacmi | 0,1 ~ 100 μL |
| Enjeksiyon Doğruluğu | ≤0,3% RSD |
| Enjeksiyon hızı | 15 s/10 μL |
| Furfural Tespit Performansı | |
| Tespit sınırı | ≤0,01 mg/L |
| Miktar hassasiyeti | ≤±3% |
| Tekrarlanabilirlik | ≤2% RSD |
| Analiz süresi | örnek başına yaklaşık 12 dakika |
| Yaslanma Değerlendirme Sistemi | |
| DP Hesaplaması | Evet (furfural içeriğine göre) |
| Hayat Değerlendirmesi | Evet (kalan ömür tahmini) |
| Çok Parametreli Tanı | Evet (CO/CO₂ DGA verileriyle birlikte kullanılır) |
| Yaslanma Sınıfı Sınıflandırması | Evet (5 sınıf) |
| Trend analizi | Evet (geçmiş verilerle karşılaştırma) |
| Güç Kaynağı | |
| Giriş Gücü | AC 220 V ± %10, 50 Hz |
| Güç Tüketimi | ≤1200W |
| Fiziksel parametreler | |
| Boyutlar | 550×500×600 mm (U×G×Y, ana ünite) |
| Ağırlık | ~55 kg (ana ünite) |
| Kasa | Elektrostatik püskürtme ile kaplanmış soğuk haddeleme çeliği |
| Koruma derecesi | IP40 |
| Çalışma sıcaklığı | 10 ℃ ~ 35 ℃ |
| Depolama Sıcaklığı | -20°C ~ +60°C |
| Nem | ≤ %85 nem oranı (yoğuşmasız) |
Uygulamalar
Temel Test Nesneleri
- Enerji sektörü yağları : Transformatör yağı, anahtar yağı, kablo yağı
- Yağla doldurulmuş ekipmanlar : Güç transformatörleri, ölçüm transformatörleri, reaktörler, devre kesiciler
Tipik Kullanım Senaryoları
- Enerji şirketleri : Transformatör önleyici bakım, düzenli izolasyon yaşlanması değerlendirmesi, ömür tahmini
- Transformatör üreticileri fabrika kalite kontrolü, tip testleri, satış sonrası hizmetler
- Yağ işleme şirketleri : İzolasyon yağı yenileme kalite kontrolü, yaşlanmış yağ tedavisi etkisi değerlendirmesi
- Bağımsız üçüncü parti test kurumları : Transformatör durum değerlendirmesi, izolasyon yaşlanması tanısı hizmeti
- Güç araştırma enstitüleri : Transformatör izolasyon yaşlanması mekanizması araştırması, ömür tahmini modeli araştırması
Avantajlar
En son uluslararası standartlara uyum
GB/T 7597-2008 Çin ulusal standardı, DL/T 1355-2014 sektör standardı ve IEC 61198 uluslararası standardını tam olarak karşılar → test sonuçları dünya çapında enerji sistemleri tarafından kabul edilir
Sektörde lider 0,01 mg/L ultra-düşük tespit sınırı
Yüksek duyarlıklı UV dedektörü ve özel kromatografik kolon ile izlenebilir furfural miktarı doğru bir şekilde tespit edilir → arıza oluşmadan önce erken izolasyon yaşlanması belirtilerini tespit eder
Entegre Kapsamlı İzolasyon Yaşlanması Değerlendirmesi
DP değerini ve kalan ömrü otomatik olarak hesaplar; çoklu parametreli kapsamlı tanı destekler → uzman analistlere olan ihtiyacı ortadan kaldırır, beceri gereksinimlerini azaltır
Tam Otomatik Toplu Analiz
Standart 10 konumlu otomatik örnekleme cihazı, izlemeye gerek kalmadan çalıştırılabilir → manuel enjeksiyona kıyasla iş verimliliğini %500 artırır
±0,1 ℃ Ultra-Yüksek Kolon Sıcaklık Kontrol Doğruluğu
Gelişmiş mikrobilgisayar kontrollü sıcaklık sistemi, hareketli fazı önceden ısıtır → furfural pikinin mükemmel ayrımını ve tekrarlanabilirliğini sağlar
Ağ Üzerinden İşletim ve Uzaktan Yönetim
Entegre Ethernet arayüzü, çok kullanıcılı uzaktan izleme ve veri paylaşımını destekler → laboratuvar dijital yönetimini ve uzaktan bakımı kolaylaştırır
SSS
Soru: Transformatör yağındaki furfural tespitinin önemi nedir?
Cevap: Furfural, transformatörlerdeki selüloz yalıtım kağıdının karakteristik bozunma ürünüdür. İçeriği, yalıtım kağıdının yaşlanma derecesiyle doğrudan orantılıdır. Furfural içeriği ölçülerek yalıtım kağıdının polimerizasyon derecesi (DP) hesaplanabilir ve transformatörün kalan ömrü değerlendirilebilir. Bu, katı yalıtım yaşlanması değerlendirmesi için en güvenilir yöntemdir ve çözünmüş gaz analizi (DGA) ile tamamlayıcı bir ilişkiye sahiptir; DGA çoğunlukla yağın yaşlanması ve elektriksel arızaları tespit eder.
Soru: Furfural içeriği ile yalıtım yaşlanması arasındaki ilişki nedir?
Cevap: DL/T 984-2005 standardına göre:
- Furfural < 0,1 mg/L: Yeni veya hafif yaşlanma (DP > 800)
- 0,1 ~ 0,5 mg/L: Orta düzeyde yaşlanma (DP 500~800)
- 0,5 ~ 4,0 mg/L: Şiddetli yaşlanma (DP 250~500)
-
4,0 mg/L: Aşırı yaşlanma (DP < 250), transformatörün değiştirilmesi veya tamir edilmesi gerekir
S: Örnek ön işlemi nasıl yapılır?
A: Standart metanol sıvı-sıvı ekstraksiyon yöntemi kullanılır:
- 5 mL transformatör yağı örneğini bir santrifüj tüpüne alın
- 5 mL HPLC sınıfı metanol ekleyin
- Furfuralın metanol fazına ekstrakte edilmesi için 5 dakika boyunca şiddetle sallayın
- Yağ ve metanol fazlarını ayırmak için 3000 rpm’de 5 dakika santrifüjleyin
- Üstteki metanol fazını alın ve 0,45 μm’lik membran filtre ile süzün
- Analiz için 10 μL’lik bir miktarı HPLC’ye enjekte edin
S: Tipik bir analiz ne kadar sürer?
Y: Örnek enjeksiyonu, ayırma, tespit ve veri işleme dahil olmak üzere tam bir analiz yaklaşık örnek başına 12 dakika sürer. Standart 10 konumlu otomatik örnekleme cihazı ile manuel müdahale olmadan yaklaşık 2 saatte 10 örnek sürekli olarak analiz edilebilir.
S: Daha doğru teşhis için DGA verileriyle birlikte kullanılabilir mi?
Y: Evet. GDL-9560F, yerleşik çok parametreli kapsamlı teşhis fonksiyonuna sahiptir. Gaz kromatograflarından DGA verilerini (özellikle CO ve CO₂ içeriklerini) içe aktarabilir ve bunları furfural içeriğiyle birleştirerek daha doğru DP değerleri ve yaşlanma sınıflandırmaları hesaplayabilir. Bu, yağ oksidasyonunun CO/CO₂ verileri üzerindeki etkisini ortadan kaldırır ve katı izolasyon yaşlanma değerlendirmesinin doğruluğunu önemli ölçüde artırır.
