GDOT-6B İzolasyon Yağı Dielektrik Dayanım Test Cihazı | Laboratuvar Düzeyinde Yüksek Hacimli Yağ İzolasyon Testi

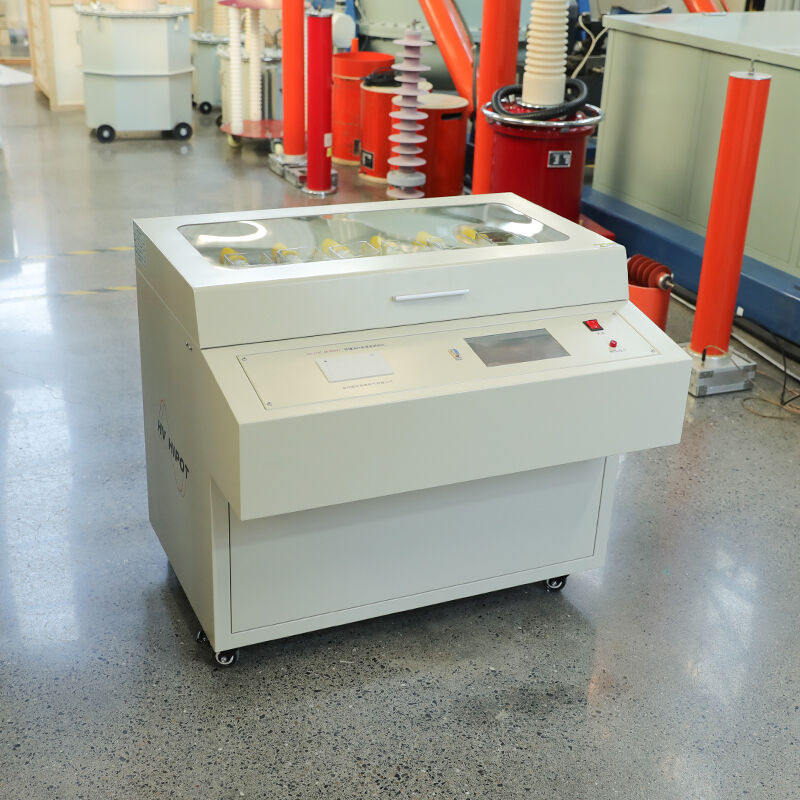

GDOT-6B Dijital Akıllı Tam Otomatik İzolasyon Yağı Dielektrik Dayanım Test Cihazı, 80 kV’lik Ayarlanabilir Çıkış ile Altı Kaseli Entegre Yapı, Mikroişlemci Kontrollü, Çoklu Standart Test Programları, Laboratuvar Koşullarında Yüksek Hacimli Güç Transformatörleri İçin İzolasyon Yağı Yalıtım Performansı Değerlendirmesi İçin.
- Açıklama
- Özellikler
- Uygulamalar
- Avantajlar
- SSS
- Önerilen Ürünler
Açıklama
The GDOT-6B bir profesyonel sınıf, yüksek verimli 80 kV tam otomatik izolasyon yağı dielektrik dayanım test cihazı trafo yağı, kesici yağı, kondansatör yağı ve diğer izolasyon yağlarının enerji sektörü merkez laboratuvarlarında, trafo fabrikalarında ve bağımsız üçüncü parti test kuruluşlarında yüksek hacimli izolasyon performans değerlendirmesi amacıyla özel olarak tasarlanmıştır tamamen uyumludur GB/T 507-2002 , DL/T 846.7-2016 ve IEC 60156:1995 standartlar, altı farklı örneğin aynı anda test edilmesini sağlayan yenilikçi bir 6'lı entegre yapıya sahiptir; bu da yüksek hacimli uygulamalar için test verimliliğini büyük ölçüde artırır.
Cihaz, gelişmiş bir mikroişlemci Denetim Sistemi tam otomatik işlemi sağlayan bir sisteme sahiptir ve gerilim yükseltme, karıştırma, dinlenme, delinme tespiti, gerilim düşüşü, ortalama hesaplama ve rapor yazdırma dahil olmak üzere tüm test sürecini elle müdahale olmadan tamamlar. Bunun yüksek hassasiyetli yüksek gerilim örnekleme teknolojisi 0,1 kV’lik gerilim çözünürlüğü ve ±%2 ölçüm doğruluğu sağlar; delinme tepki süresi 1 ms’den azdır ve böylece doğru ve güvenilir test sonuçları elde edilir.
Özellikler
| Parametre | Özelliği |
|---|---|
| Sistem parametreleri | |
| Uyum standardı | GB/T 507-2002, DL/T 846.7-2016, IEC 60156:1995, ASTM D877-20 |
| Test Prensibi | Güç frekansı dielektrik dayanım testi (delinme gerilimi yöntemi) |

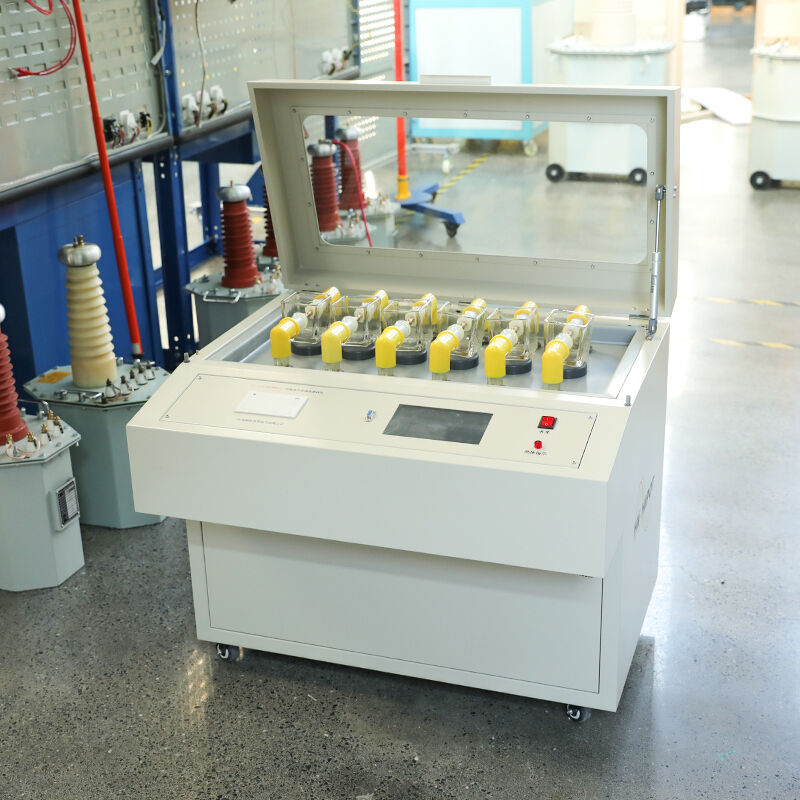

| Test Kabı | 6 bağımsız test kabı (2,5 mm elektrot aralığı) |
| Çalışma Modu | Tam otomatik tek tuşla test / Manuel test |
| Görüntüleme | 5 inç 800×480 renkli dokunmatik ekran |
| Veri Depolama | 1000 grup test sonucu |
| Veri Dışa Aktarma | USB 2.0, RS232 |
| Yazıcı | Yüksek hızlı termal yazıcı, 58 mm kağıt genişliği |
| Elektrik Parametreleri | |
| Çıkış voltajı aralığı | 0 ~ 80 kV AC (50 Hz), sürekli ayarlanabilir |
| Gerilim Çözünürlüğü | 0.1kV |
| Ölçüm doğruluğu | okumanın ± %2'si |
| Dalga Formu Bozulma Oranı | ≤3% |
| Delinme Yanıt Süresi | ≤1 ms |
| Yükseltme Hızı | 0,5 kV/sn ~ 5 kV/sn ayarlanabilir (standart: 2 kV/sn) |
| Maksimum çıkış akımı | 10mA |
| Trafo kapasitesi | 1.5KVA |
| Kontrol Parametreleri | |
| Karıştırma Süresi | 0 ~ 99 saniye ayarlanabilir |
| Bekleme Süresi | 0 ~ 999 saniye ayarlanabilir |
| Test Sayısı | 1–10 kez ayarlanabilir (standart: 6 kez) |
| Artırma Aralığı | 0 ~ 999 saniye ayarlanabilir |
| Standart Programlar | GB/T 507, IEC 60156, ASTM D877 |
| Özelleştirilmiş Programlar | Evet (kullanıcı tanımlı parametreler) |
| Güvenlik koruması | |
| Aşırı Gerilim Koruması | Evet (85 kV’te otomatik güç kesintisi) |
| Aşırı Akım Koruması | Evet (12 mA’de otomatik güç kesintisi) |
| Kapı Kilitleme Koruması | Evet (kapı açıldığında yüksek gerilim kesilir) |
| Otomatik boşaltma | Evet (test tamamlandıktan sonra) |
| Acil durdurma | Evet |
| Güç Kaynağı | |
| Giriş Gücü | AC 220 V ± %10, 50 Hz ± 1 Hz |
| Güç Tüketimi | ≤ 200 W (ortalama), ≤ 1500 W (tepe) |
| Fiziksel parametreler | |
| Boyutlar | 650 × 470 × 410 mm (Uzunluk × Genişlik × Yükseklik) |
| Ağırlık | ~28 kg (tüm bileşenleri dahil) |
| Kasa | Elektrostatik püskürtme ile kaplanmış soğuk haddeleme çeliği |
| Koruma derecesi | IP40 |
| Çalışma sıcaklığı | 0℃ ~ +45℃ |
| Depolama Sıcaklığı | -20°C ~ +60°C |
| Nem | ≤ %85 nem oranı (yoğuşmasız) |
| Rakım | ≤ 1500 m (daha yüksek rakimler için özelleştirilebilir) |
Uygulamalar
Temel Test Nesneleri
- Enerji sektörü yağları trafo yağı, kesici yağı, kondansatör yağı, kablo yağı, türbin yağı
- Yağla doldurulmuş ekipmanlar : Güç transformatörleri, ölçüm transformatörleri, kondansatörler, devre kesiciler, reaktörler
Tipik Kullanım Senaryoları
- Enerji şirketleri merkezi laboratuvar rutin önleyici bakım testleri, yüksek hacimli yalıtım yağı kalitesi değerlendirmesi
- Transformatör üreticileri toplu üretim fabrikası kalite kontrolü, tip testleri, parti denetimi
- Yağ işleme şirketleri parti yalıtım yağı yenileme kalite denetimi, vakumlu yağ filtreleme süreci kontrolü
- Bağımsız üçüncü parti test kurumları yüksek hacimli yağ kalitesi testleri, performans değerlendirmesi, kalite tahkim hizmetleri
- Güç araştırma enstitüleri yalıtım yağı performans araştırmaları, yeni yağ ürünleri geliştirme testleri
Avantajlar
En son uluslararası standartlara uyum
GB/T 507-2002 Çin ulusal standardı, DL/T 846.7-2016 sektör standardı ve IEC 60156 uluslararası standardını tam olarak karşılar → test sonuçları dünya çapında tanınmaktadır
Sektörde Öncü 6’lı Aynı Anda Test
Aynı anda altı örnek test edebilir; test verimliliğini %500 artırır → yüksek hacimli laboratuvar testleri için idealdir; önemli ölçüde zaman ve işçilik maliyetlerini tasarruf ettirir
Yüksek Hassasiyetli Ölçüm ve Hızlı Yanıt
0,1 kV gerilim çözünürlüğü, ±%2 ölçüm doğruluğu, ≤1 ms kısmi deşarj yanıt süresi → tüm numuneler için doğru ve güvenilir test sonuçları sağlar
Entegre Çoklu Standart Test Programları
Önceden yüklenmiş çoklu uluslararası standart prosedürler; özel parametre ayarlarını destekler → farklı test gereksinimlerini ve standartlarını karşılar
Kapsamlı Güvenlik Koruma Sistemi
Kapı kilidi bağlantısı ve otomatik deşarj da dahil olmak üzere çoklu güvenlik korumaları → yüksek gerilim testleri sırasında operatör güvenliğini sağlar
Kapsamlı Veri Yönetimi İşlevi
1000 grup veri depolama, USB/RS232 dışa aktarma ve otomatik yazdırma → yüksek hacimli testler için veri yönetimi ve rapor oluşturma işlemlerini kolaylaştırır
SSS
Soru: Altı örnek için tipik bir test ne kadar sürer?
Cevap: Her biri 6 adet delinme testi, karıştırma ve dinlenme süresini içeren altı örneğe ait tam bir test yaklaşık 15~20 Dakika sürer. Bu süre, tek kavanozlu bir test cihazında tek bir örnek için yapılan test süresiyle aynıdır; bu nedenle GDOT-6B, yüksek hacimli testlerde altı kat daha verimlidir.
Soru: Farklı türde yağ örneklerini aynı anda test edebilir mi?
Cevap: Evet. Altı test kavanozunun her biri bağımsızdır. Aynı anda farklı türde yağ örneklerini (örneğin transformatör yağı, kesici yağı, kondansatör yağı) veya aynı yağın farklı partilerini test edebilirsiniz. Her kavanoz ayrı bir elektrot sistemi kullandığından kavanozlar arasında hiçbir çapraz kontaminasyon oluşmaz.
Soru: Operatörleri korumak için hangi güvenlik önlemleri alınmıştır?
Cevap: GDOT-6B, kapsamlı bir güvenlik koruma sistemiyle donatılmıştır:
- Kapı Kilidi : Test odası kapısı açıldığında yüksek gerilim çıkışı otomatik olarak kesilir
- Otomatik boşaltma test tamamlandıktan sonra kalan gerilimi otomatik olarak boşaltır
- Çoklu elektriksel korumalar aşırı gerilim, aşırı akım, aşırı yük ve kısa devre koruması
- Acil Durum Durdurma Butonu herhangi bir anormal durumda tek tuşla acil durdurma
- Tamamen kapalı yüksek gerilim odası yüksek gerilimli parçalara kazara teması önler
