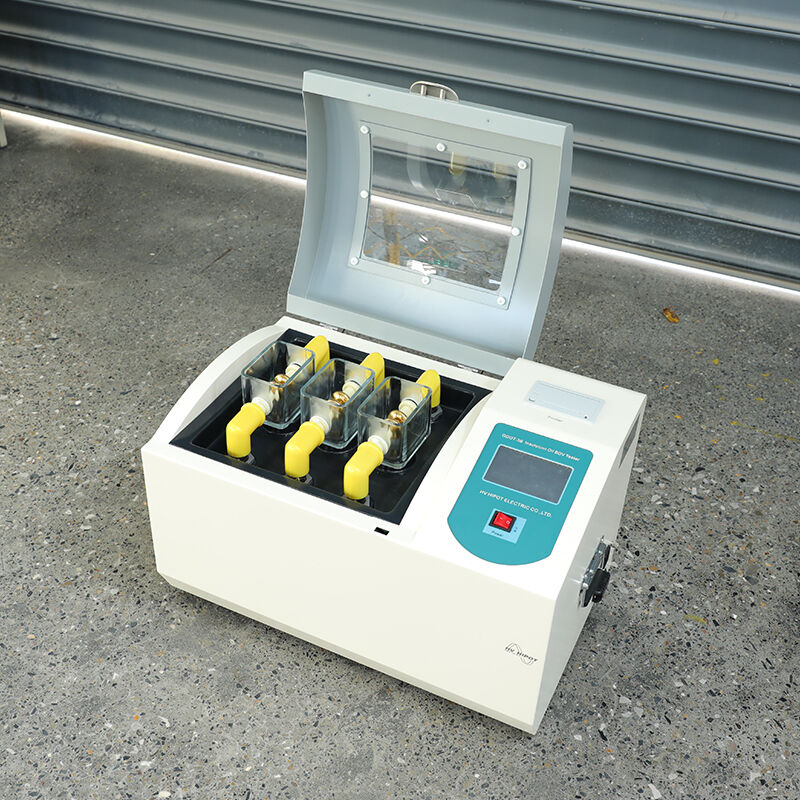

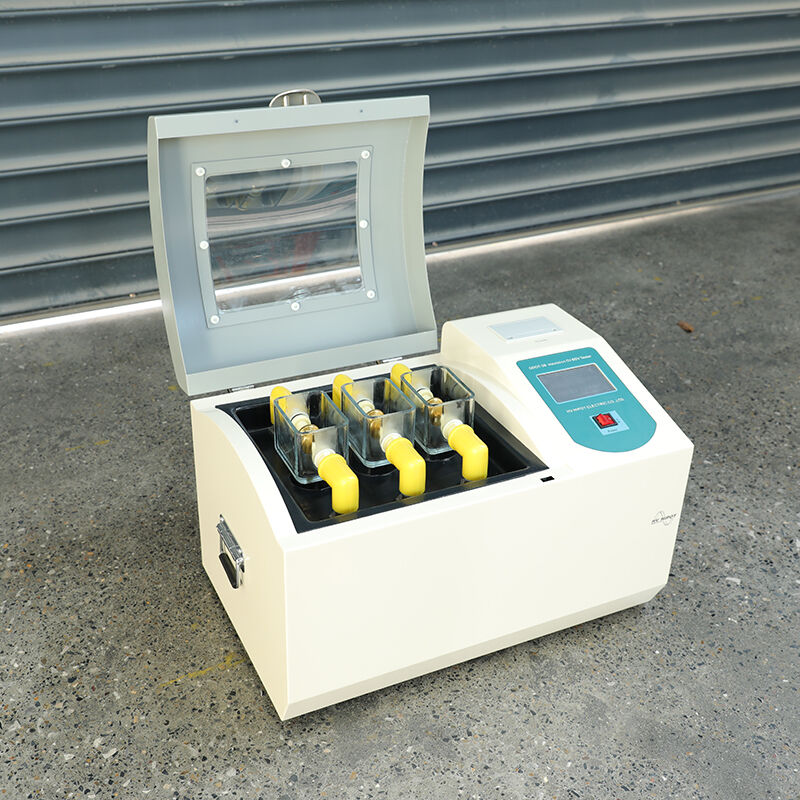

GDOT-3B Tam Otomatik İzolasyon Yağı Dielektrik Dayanım Test Cihazı
GDOT-3B Dijital Akıllı Tam Otomatik İzolasyon Yağı Dielektrik Dayanım Test Cihazı, 100 kV’lik Ayarlanabilir Çıkış ile Üç Kaseli Entegre Yapı, Mikroişlemci Kontrollü, Çoklu Standart Test Programları, Güç Transformatörleri İçin İzolasyon Yağı Yalıtım Performansı Değerlendirmesi İçin.
- Açıklama
- Özellikler
- Uygulamalar
- Avantajlar
- SSS
- Önerilen Ürünler
Açıklama
The GDOT-3B bir profesyonel sınıf, yüksek hassasiyetli 100 kV tam otomatik izolasyon yağı dielektrik dayanım test cihazı güç sistemleri ve petrokimya endüstrisinde transformatör yağı, anahtarlayıcı yağı, kondansatör yağı ve diğer izolasyon yağlarının yalıtım performans değerlendirmesi için özel olarak tasarlanmıştır tamamen uyumludur GB/T 507-2002 , DL/T 846.7-2016 ve IEC 60156:1995 standartlarına uygun olarak, üç farklı örneğin aynı anda test edilmesini sağlayan yenilikçi üçlü kapaklı entegre yapıya sahiptir; bu da test verimliliğini büyük ölçüde artırır.
Cihaz, gelişmiş bir mikroişlemci Denetim Sistemi tam otomatik işlemi sağlayan bir sisteme sahiptir ve gerilim yükseltme, karıştırma, dinlenme, delinme tespiti, gerilim düşüşü, ortalama hesaplama ve rapor yazdırma dahil olmak üzere tüm test sürecini elle müdahale olmadan tamamlar. Bunun yüksek hassasiyetli yüksek gerilim örnekleme teknolojisi 0,1 kV’lik gerilim çözünürlüğü ve ±%2 ölçüm doğruluğu sağlar; delinme tepki süresi 1 ms’den azdır ve böylece doğru ve güvenilir test sonuçları elde edilir.
Özellikler
| Parametre | Özelliği |
|---|---|
| Sistem parametreleri | |
| Uyum standardı | GB/T 507-2002, DL/T 846.7-2016, IEC 60156:1995, ASTM D877-20 |
| Test Prensibi | Güç frekansı dielektrik dayanım testi (delinme gerilimi yöntemi) |
| Test Kabı | 3 bağımsız test kabı (2,5 mm elektrot aralığı) |
| Çalışma Modu | Tam otomatik tek tuşla test / Manuel test |
| Görüntüleme | 5 inç 800×480 renkli dokunmatik ekran |
| Veri Depolama | 1000 grup test sonucu |
| Veri Dışa Aktarma | USB 2.0, RS232 |
| Yazıcı | Yüksek hızlı termal yazıcı, 58 mm kağıt genişliği |
| Elektrik Parametreleri | |
| Çıkış voltajı aralığı | 0 ~ 100 kV AC (50 Hz), sürekli ayarlanabilir |
| Gerilim Çözünürlüğü | 0.1kV |
| Ölçüm doğruluğu | okumanın ± %2'si |
| Dalga Formu Bozulma Oranı | ≤3% |
| Delinme Yanıt Süresi | ≤1 ms |
| Yükseltme Hızı | 0,5 kV/sn ~ 5 kV/sn ayarlanabilir (standart: 2 kV/sn) |
| Maksimum çıkış akımı | 10mA |
| Trafo kapasitesi | 2.0kVA |
| Kontrol Parametreleri | |
| Karıştırma Süresi | 0 ~ 99 saniye ayarlanabilir |
| Bekleme Süresi | 0 ~ 999 saniye ayarlanabilir |
| Test Sayısı | 1–10 kez ayarlanabilir (standart: 6 kez) |
| Artırma Aralığı | 0 ~ 999 saniye ayarlanabilir |
| Standart Programlar | GB/T 507, IEC 60156, ASTM D877 |
| Özelleştirilmiş Programlar | Evet (kullanıcı tanımlı parametreler) |
| Güvenlik koruması | |
| Aşırı Gerilim Koruması | Evet (105 kV’te otomatik güç kesilmesi) |
| Aşırı Akım Koruması | Evet (12 mA’de otomatik güç kesintisi) |
| Kapı Kilitleme Koruması | Evet (kapı açıldığında yüksek gerilim kesilir) |
| Otomatik boşaltma | Evet (test tamamlandıktan sonra) |
| Acil durdurma | Evet |
| Güç Kaynağı | |
| Giriş Gücü | AC 220 V ± %10, 50 Hz ± 1 Hz |
| Güç Tüketimi | ≤200 W (ortalama), ≤2000 W (tepe) |
| Fiziksel parametreler | |
| Boyutlar | 550×400×350 mm (Uzunluk×Genişlik×Yükseklik) |
| Ağırlık | ~22 kg (tüm bileşenleri dahil) |
| Kasa | Elektrostatik püskürtme ile kaplanmış soğuk haddeleme çeliği |
| Koruma derecesi | IP40 |
| Çalışma sıcaklığı | 0℃ ~ +45℃ |
| Depolama Sıcaklığı | -20°C ~ +60°C |
| Nem | ≤ %85 nem oranı (yoğuşmasız) |
| Rakım | ≤ 1500 m (daha yüksek rakimler için özelleştirilebilir) |
Uygulamalar
Temel Test Nesneleri
- Enerji sektörü yağları trafo yağı, kesici yağı, kondansatör yağı, kablo yağı, türbin yağı
- Yağla doldurulmuş ekipmanlar : Güç transformatörleri, ölçüm transformatörleri, kondansatörler, devre kesiciler, reaktörler
Tipik Kullanım Senaryoları
- Enerji şirketleri : Trafo merkezlerinde önleyici bakım, yalıtım yağı düzenli testleri, yalıtım performansı değerlendirmesi
- Transformatör üreticileri fabrika kalite kontrolü, tip testleri, satış sonrası hizmetler
- Yağ işleme şirketleri : Yalıtım yağı yenileme kalite kontrolü, vakumlu yağ filtreleme süreci kontrolü
- Bağımsız üçüncü parti test kurumları : Yağ kalitesi testleri, performans değerlendirmesi, kalite anlaşmazlıklarında hakemlik
- Endüstriyel işletmeler i̇ç güç ekipmanı yağ testi ve bakımı
Avantajlar
En son uluslararası standartlara uyum
GB/T 507-2002 Çin ulusal standardı, DL/T 846.7-2016 sektör standardı ve IEC 60156 uluslararası standardını tam olarak karşılar → test sonuçları dünya çapında tanınmaktadır
Sektörde Öncü 3’lü Kupa Aynı Anda Testi
Üç örnek aynı anda test edilebilir; test verimliliği %300 artırılır → yüksek hacimli testler için zaman ve işçilik maliyetlerini azaltır
Yüksek Hassasiyetli Ölçüm ve Hızlı Yanıt
0,1 kV gerilim çözünürlüğü, ±%2 ölçüm doğruluğu, ≤1 ms kısmi deşarj yanıt süresi → doğru ve güvenilir test sonuçlarının alınmasını sağlar
Entegre Çoklu Standart Test Programları
Önceden yüklenmiş çoklu uluslararası standart prosedürler; özel parametre ayarlarını destekler → farklı test gereksinimlerini ve standartlarını karşılar
Kapsamlı Güvenlik Koruma Sistemi
Kapı kilidi bağlantısı ve otomatik deşarj da dahil olmak üzere çoklu güvenlik korumaları → yüksek gerilim testleri sırasında operatör güvenliğini sağlar
SSS
S: İzole yağın dielektrik dayanım testi prensibi nedir?
Y: Prensip, bir izole yağ örneğinin elektriksel çakma (kırılma) meydana gelmeden önce dayanabileceği maksimum gerilimi ölçmeye dayanır. Belirli bir hacimdeki yağ örneği, iki küresel elektrot içeren ve elektrotlar arası mesafe 2,5 mm olan standart bir test kabına yerleştirilir. Elektrotlar arasına 50 Hz’lik AC güç frekansı gerilimi uygulanır ve bu gerilim sabit bir hızla artırılır, ta ki yağ kırılana kadar. Kırılma gerilimi kaydedilir ve test birkaç kez tekrarlanır. Kırılma gerilimlerinin ortalaması, yağ örneğinin dielektrik dayanımı olarak alınır.
S: Üç bardaklı tasarımın tek bardaklı test cihazlarına göre avantajı nedir?
A:
- Verimlilik : Aynı anda üç örnek test edilebilir; bu da test verimliliğini %300 artırır
- Doğruluk : Her örnek için ayrı bir bardak kullanıldığından örnekler arası çapraz kontaminasyon azalır
- Kolaylık : Örnekler arasında test bardağına sık sık temizlik ve hazırlık yapılması gereksinimini ortadan kaldırır
- Güvenilirlik : Aynı örneğin paralel olarak test edilmesine olanak tanıyarak sonuçların tekrarlanabilirliğini doğrular
S: Tipik bir testin tamamlanması ne kadar sürer?
Y: Bir örneğe ilişkin tam bir test (6 adet parçalama testi, karıştırma ve dinlenme dahil) yaklaşık 15~20 Dakika . Aynı anda üç örnek test edildiğinde toplam test süresi tek bir örnek için gerekenden aynı kalır; bu da iş verimliliğini büyük ölçüde artırır.
Soru: Operatörleri korumak için hangi güvenlik önlemleri alınmıştır?
Y: GDOT-3B, kapsamlı bir güvenlik koruma sistemiyle donatılmıştır:
- Kapı Kilidi : Test odası kapısı açıldığında yüksek gerilim çıkışı otomatik olarak kesilir
- Otomatik boşaltma test tamamlandıktan sonra kalan gerilimi otomatik olarak boşaltır
- Çoklu elektriksel korumalar aşırı gerilim, aşırı akım, aşırı yük ve kısa devre koruması
- Acil Durum Durdurma Butonu herhangi bir anormal durumda tek tuşla acil durdurma
- Tamamen kapalı yüksek gerilim odası yüksek gerilimli parçalara kazara teması önler
