HV-OWS-63 Yüksek Gerilim Kablo Salınımlı Dalga Parçalı Deşarj Tespit Sistemi
HV-OWS-63 Dijital Akıllı Kablo Salınım Dalgası Kısmi Deşarj Tespit Sistemi; Sönümlü AC (DAC) teknolojisi, entegre DC güç kaynağı, rezonans reaktörü ve yüksek hızlı kısmi deşarj veri toplama ünitesi ile birlikte; ±0,1 m konum doğruluğu; 6 kV–35 kV XLPE kablolar için kapalı devre (off-line) testleri için.
- Açıklama
- Özellikler
- Uygulamalar
- Avantajlar
- SSS
- Önerilen Ürünler
Açıklama
The HV-OWS-63 bir profesyonel sınıf, sahada optimize edilmiş tahribatsız kısmi deşarj tespit ve lokalizasyon sistemi 6 kV~35 kV XLPE güç kabloları için özel olarak tasarlanmıştır tamamen uyumludur DL/T 1575-2016 , DL/T 1576-2016 ve IEC 60270:2015 standartlarına uygun olup, kablo izolasyonuna herhangi bir kalıcı zarar vermeden çalışma frekansı gerilimi uyarımını taklit eden gelişmiş Damped AC (DAC) salınım dalgası teknolojisi kullanır.

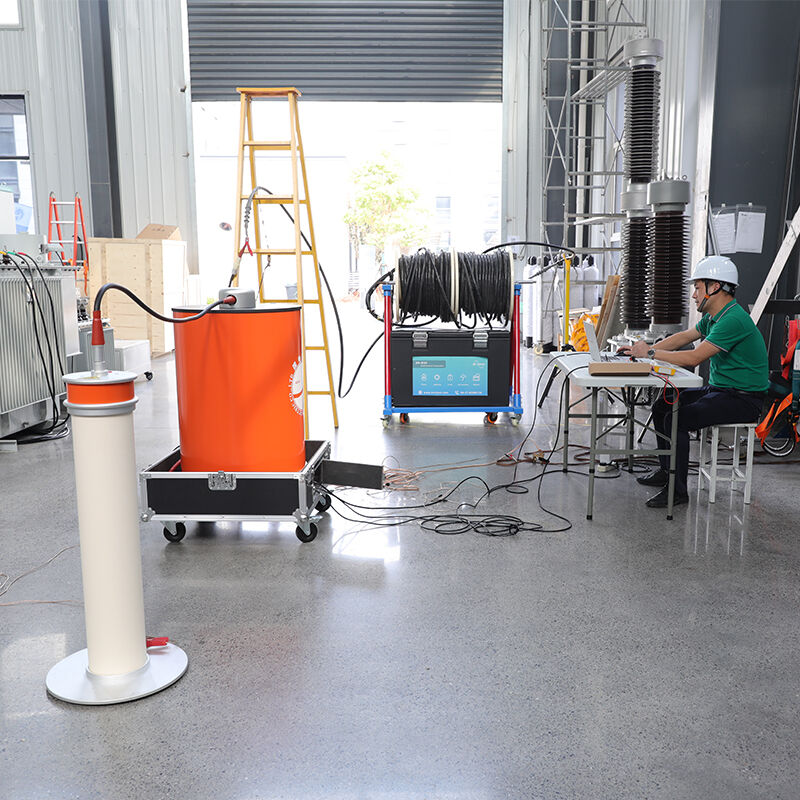

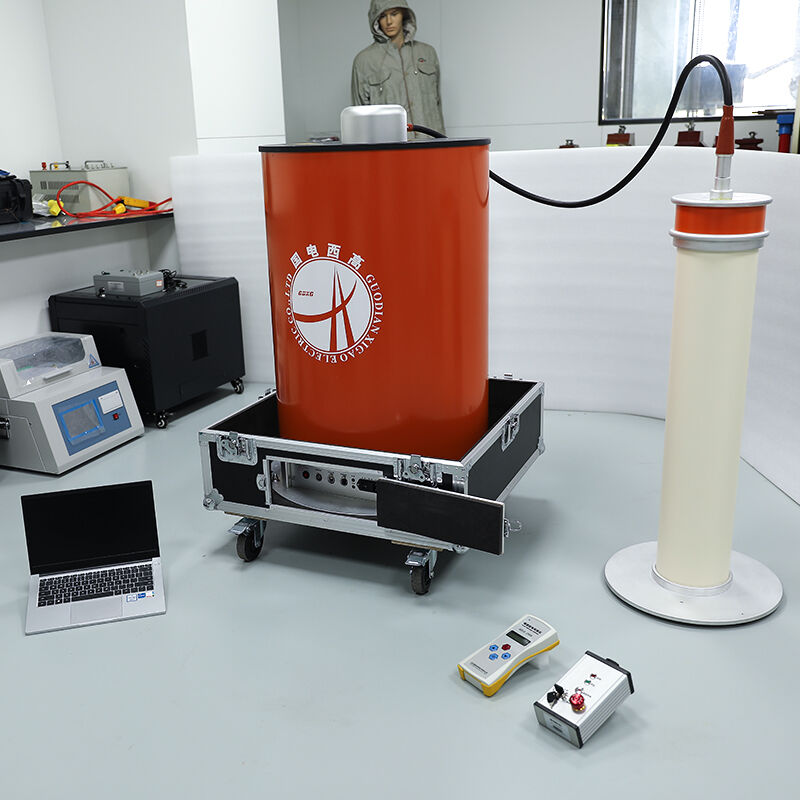

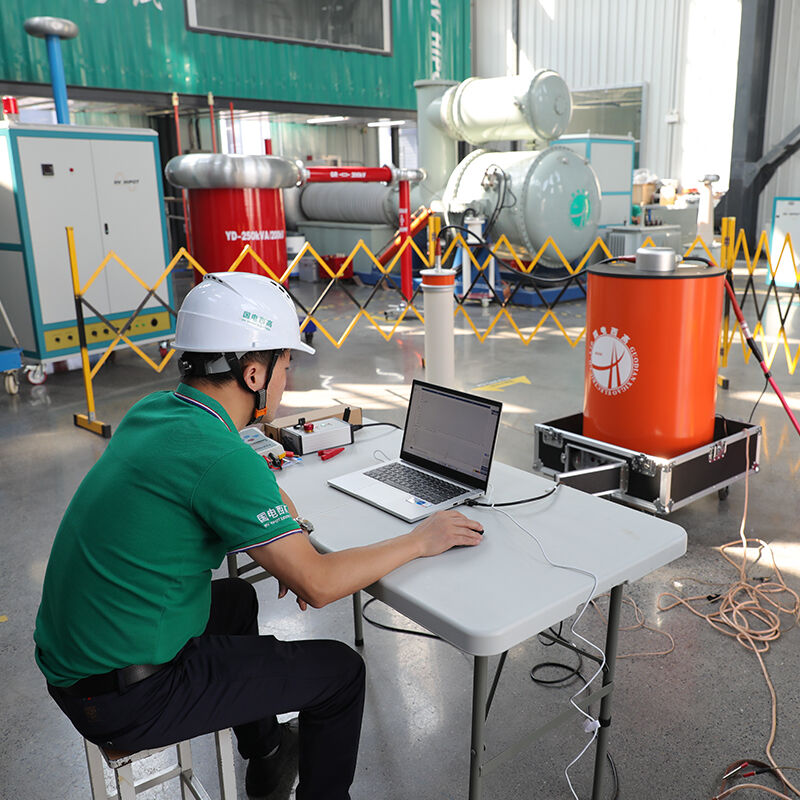

Sistem, bir DC yüksek gerilim kaynağı, PD'siz rezonans reaktörü, yüksek hızlı PD toplama ünitesi ve akıllı kontrol sistemini tek bir tekerlekli şasi içine entegre eden yenilikçi tek parça entegre tasarımına sahiptir. Sektörde lider konumundaki 14 bit/125 MS/s yüksek hızlı eşzamanlı örnekleme zayıf PD sinyallerinin doğru şekilde yakalanmasını sağlarken, zaman alanı yansıma ölçümü (TDR) teknolojisi ±0,1 m’lik son derece yüksek konumlama doğruluğu sunar pD kaynakları için. Dahili uzman teşhis sistemi, kusur tiplerini (su ağaçları, boşluklar, eklem kusurları, kötü montaj) otomatik olarak tanımlar ve ciddiyet seviyelerini değerlendirir. Tek tıklamayla tamamen otomatik işlem ve standartlaştırılmış rapor oluşturma ile test verimliliğini büyük ölçüde artırır ve operatör beceri gereksinimlerini azaltır. Toplam ağırlığı 80 kg’den az olan hafif taşınabilir tasarım ve 220 V tek faz giriş, farklı ortamlarda saha testleri için idealdir. İdealdir yeni kablo kabul testleri, hizmete açık kabloların önleyici bakımı, arızalı kabloların teşhisi ve inşaat kalitesi denetimi için .
Özellikler
| Parametre | Özelliği |
|---|---|
| Sistem parametreleri | |
| Uyum standardı | DL/T 1575-2016, DL/T 1576-2016, IEC 60270:2015, GB/T 7354-2018 |
| Test Teknolojisi | Sönümlü AC (DAC) salınımlı dalga |
| Test Modları | Dayanım gerilimi testi, Kısmi deşarj tespiti ve lokalizasyonu |
| İşlem Modları | Tam otomatik mod, Manuel ayarlama modu |
| Salınımlı Dalga Güç Kaynağı Parametreleri | |
| DC Şarj Gerilimi | 0 ~ 63 kV (sürekli ayarlanabilir) |
| Salınım Gerilimi Tepe Değeri | 0 ~ 63 kV |
| Salınım sıklığı | 20 Hz ~ 850 Hz (kablo kapasitesine otomatik uyumlu) |
| Yük Kapasitesi Aralığı | 0,05 μF ~ 6 μF |
| Maksimum şarj akımı | 13,5 mA |
| Gerilim düzenleme doğruluğu | ±1% |
| PD Tespit Parametreleri | |
| Örnekleme Hızı | kanal Başına 125 MS/s |
| Çözünürlük | 14 bit |
| PD Tespit Aralığı | 10 pC ~ 200 nC |
| Ölçüm doğruluğu | ±0,1 pC |
| Algılama Bant Genişliği | 100 kHz ~ 50 MHz (otomatik veya manuel olarak ayarlanabilir) |
| Konumlandırma Parametreleri | |
| Konumlandırma Teknolojisi | Zaman-Domain Yansıma Ölçümü (TDR) |
| Konum doğruluğu | ±0,1 m (mutlak hata) |
| Konumlandırma Hatası | %1 × kablo uzunluğundan az veya eşit (bağıl hata) |
| Dalganın Yayılma Hızı Aralığı | 50 m/μs ~ 300 m/μs (ayarlanabilir) |
| Otomatik Eklem Tanıma | Evet |
| Çoklu Kusur Tespiti | Evet (sınırsız sayıda) |
| Kontrol ve Veri Yönetimi | |
| Görüntüleme | 12,1 inç endüstriyel dokunmatik ekran |
| Veri Depolama | 512 GB dahili depolama |
| Rapor Oluşturma | Otomatik Kelime/PDF raporu oluşturma (DL/T 1576 uyumlu) |
| İletişim arabirimleri | USB 3.0, LAN |
| Uzman teşhis sistemi | Evet (kusur türü tanımlama, şiddet derecelendirmesi) |
| Güvenlik koruması | |
| Aşırı Voltaj Koruması | Evet (ayarlanabilir eşik) |
| Aşırı Akım Koruması | Evet (ayarlanabilir eşik) |
| Kısa devre koruması | Evet |
| Otomatik Boşaltma Koruması | Evet |
| Acil Durum Durdurma Butonu | Evet |
| Yüksek Gerilim Uyarı Işığı | Evet |
| Genel parametreler | |
| Güç Kaynağı | AC 220 V ± %10, 50 Hz tek faz |
| Güç Tüketimi | <3 kW |
| Toplam Ağırlık | <80 kg (tam donanım) |
| Boyutlar | 650×550×1200 mm (U×G×Y) |
| Kasa | Elektrostatik püskürtme ile kaplanmış soğuk haddeleme çelik kabine |
| Tekerlekli Tasarım | Evet (frenli ağır iş evrensel tekerlekler) |
| Çalışma sıcaklığı | -10℃ ~ +50℃ |
| Çalışma nem oranı | ≤ %90 Bağıl Nem (yoğuşmasız) |
| Rakım | ≤2000m |
Uygulamalar
Temel Test Nesneleri
- XLPE güç kabloları : 6 kV, 10 kV, 20 kV, 35 kV çapraz bağlı polietilen güç kabloları
- Cable accessories : Kabloda uç bağlantıları, ara eklemeler, dal eklemeleri
- Diğer kablolar pVC yalıtımlı kablolar, kauçuk yalıtımlı kablolar (gerilim aralığı içinde)
Tipik Kullanım Senaryoları
- Enerji şirketleri yeni kablo kabul testleri, hizmet içi kablolar için önleyici bakım, arızalı kablolar için hızlı teşhis
- Enerji mühendisliği şirketleri kablo inşaat kalitesi denetimi, tamamlanma kabul testleri
- Kablo üreticileri fabrika kalite kontrolü, tip testleri
- Bağımsız üçüncü parti test kurumları kablo performans testleri, kalite tahkimi
- Endüstriyel işletmeler i̇ç güç kabloları denetimi ve bakımı
Avantajlar
Uluslararası Enerji Standartlarına Uyum
DL/T 1575-2016 ve DL/T 1576-2016 Çin Enerji Endüstrisi Standartları ile IEC 60270 uluslararası standardını tam olarak karşılar → test sonuçları dünya çapında enerji sistemleri tarafından kabul edilir
Sektörde Lider Tahribatsız Test Teknolojisi
DAC salınım dalgası teknolojisi, kablo izolasyonuna zarar vermeden çalışma frekansı gerilimini taklit eder → geleneksel DC dayanım testlerine kıyasla kablo servis ömrünü uzatır
Aşırı Yüksek Konumlandırma Doğruluğu
±0,1 m mutlak konumlandırma doğruluğu ve ≤ %1 bağıl hata → arızaları 1 metrelik bir hassasiyetle doğru şekilde tespit eder; bakım süresini ve maliyetini büyük ölçüde azaltır
Tek Tıkla Tam Otomatik İşlem
Karmaşık parametre ayarları gerekmez; tüm test süreci tek bir tıklamayla tamamlanır → operatörün yetkinlik gereksinimlerini azaltır; test verimliliğini %300 artırır
Entegre Taşınabilir Tasarım
Tüm bileşenler tek bir tekerlekli şasiye entegre edilmiştir; toplam ağırlık <80 kg, 220 V tek faz giriş → çeşitli saha ortamlarında taşınması ve işletilmesi kolaydır
Entegre Uzman Tanı Sistemi
Kusur türlerini otomatik olarak tanımlar ve ciddiyetini değerlendirir → bilimsel bakım önerileri sunar, öznel değerlendirme hatalarını ortadan kaldırır
Standartlaştırılmış Otomatik Rapor Oluşturma
Tek tıkla DL/T uyumlu test raporları oluşturur → manuel rapor yazımını ortadan kaldırır, veri tutarlılığını ve izlenebilirliğini sağlar
Yüksek maliyet etkinliği
İthal sistemlerin fiyatının %60’ı karşılığında tam kablo PD tespit ve lokalizasyon yeteneği sunar → orta gerilim kablo testleri için en maliyet etkin çözüm
SSS
Soru: HV-OWS-63 ile geleneksel DC dayanım gerilimi testleri arasındaki fark nedir?
A:
- Geleneksel DC dayanım testleri : Kablo üzerine yüksek DC gerilimi uygulanır; bu, uzay yükü birikimine neden olabilir ve özellikle su ağacı bozulması geçirmiş kablolar için yalıtımın yaşlanmasını hızlandırabilir. Bu testler yalnızca yalıtımın delinme dayanımını doğrulayabilir; kısmi deşarj kusurlarını tespit edemez.
- HV-OWS-63 (DAC teknolojisi) güç frekansına eşdeğer salınım yapan AC gerilim üretir; bu da uzay yükü birikimine veya yalıtım hasarına neden olmaz. Aynı anda dayanım gerilimi doğrulaması ve kısmi deşarj tespiti işlemlerini tamamlayabilir ve erken yalıtım arızalarını doğru şekilde yerinde tespit edebilir.
S: HV-OWS-63 cihazının test edebileceği maksimum kablo uzunluğu nedir?
Y: HV-OWS-63, 0,05 μF ile 6 μF arasında yük kapasitesi aralığını destekler. Yaklaşık 0,15 μF/km kapasiteye sahip yaygın 10 kV XLPE kablolar için test edilebilecek maksimum kablo uzunluğu 40 km'dir . Yaklaşık 0,2 μF/km kapasiteye sahip 35 kV kablolar için test edilebilecek maksimum kablo uzunluğu 30 km'dir .
S: Arıza konumlandırma ne kadar doğrudur?
Y: HV-OWS-63, ileri düzey zaman bölgesinde yansıma ölçümü (TDR) teknolojisi kullanır ve mutlak konumlama doğruluğu ±0,1 m'dir ve ≤ %1 bağıl hata 1 km'lik bir kablo için maksimum konumlandırma hatası yalnızca 10 metredir; bu da kusurların belirli bir kablo eklemi veya segmentine doğru şekilde yerleştirilmesini sağlar.
S: Tipik bir testin tamamlanması ne kadar sürer?
A: Tek fazlı bir kablo için tam bir test döngüsü yaklaşık 15–30 dakika sürer; bu süre, bağlantı kurma, parametre yapılandırması, test etme ve rapor oluşturma işlemlerini içerir. Üç fazlı kablolar için toplam test süresi yaklaşık 45–90 dakika dır ve bu süre, geleneksel test yöntemlerine kıyasla çok daha kısadır.
