GDPD-313P/314P Taşınabilir Anahtarlama Donanımı Kısmi Deşarj Dedektörü
GDPD-313P/314P Dijital Akıllı Taşınabilir Anahtarlama Donanımı Kısmi Deşarj Dedektörü, TEV (Geçici Yer Voltajı) ve AE (Akustik Emisyon) Çift Tespit Teknolojisiyle Donatılmış, Tabanca Ergonomik Tasarıma Sahip, 4,3 inç Renkli Dokunmatik Ekran, 10 kV–35 kV Anahtarlama Donanımı ve Halka Ana Ünitesi İçin Çalışma Anında Tespit Uygulamaları İçin.
- Açıklama
- Özellikler
- Uygulamalar
- Avantajlar
- SSS
- Önerilen Ürünler
Açıklama
The GDPD-313P/314P bir maliyet açısından avantajlı, saha için optimize edilmiş taşınabilir kısmi deşarj dedektörü 10 kV–35 kV anahtarlama donanımları ve halka ana birimleri için canlı tespit amacıyla özel olarak tasarlanmıştır tamamen uyumludur DL/T 1630-2016 , DL/T 1432.3-2016 ve IEC 60270:2015 standartlarına uygun olarak, yenilikçi tabanca ergonomisi tasarımına sahip olup, TEV (geçici toprak gerilimi) ve AE (akustik emisyon) çift tespit teknolojilerini entegre ederek kesintisiz ve çıkmadan yapılan temassız canlı tespiti sağlar.

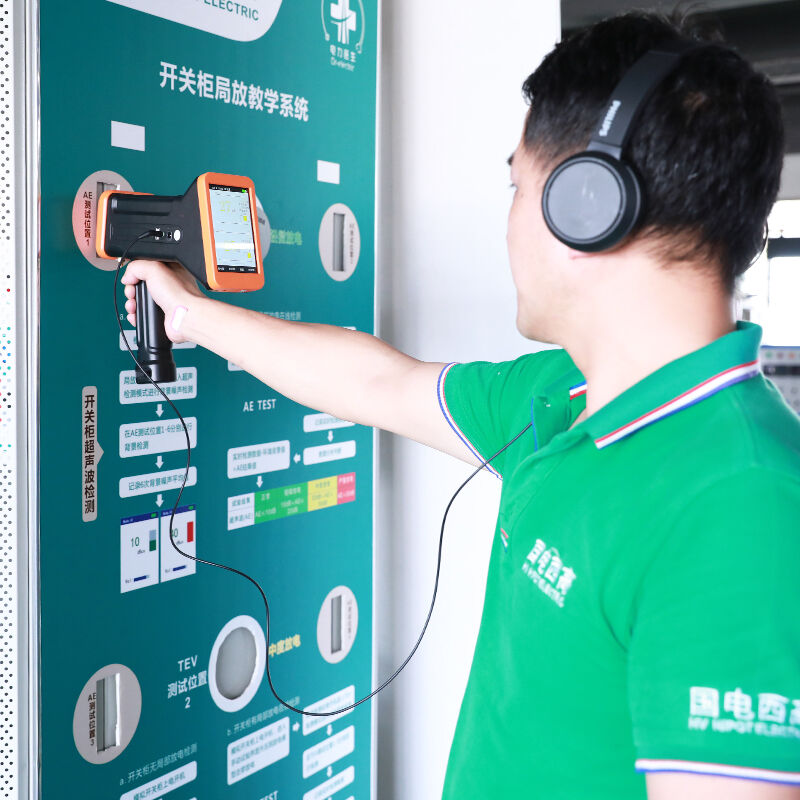

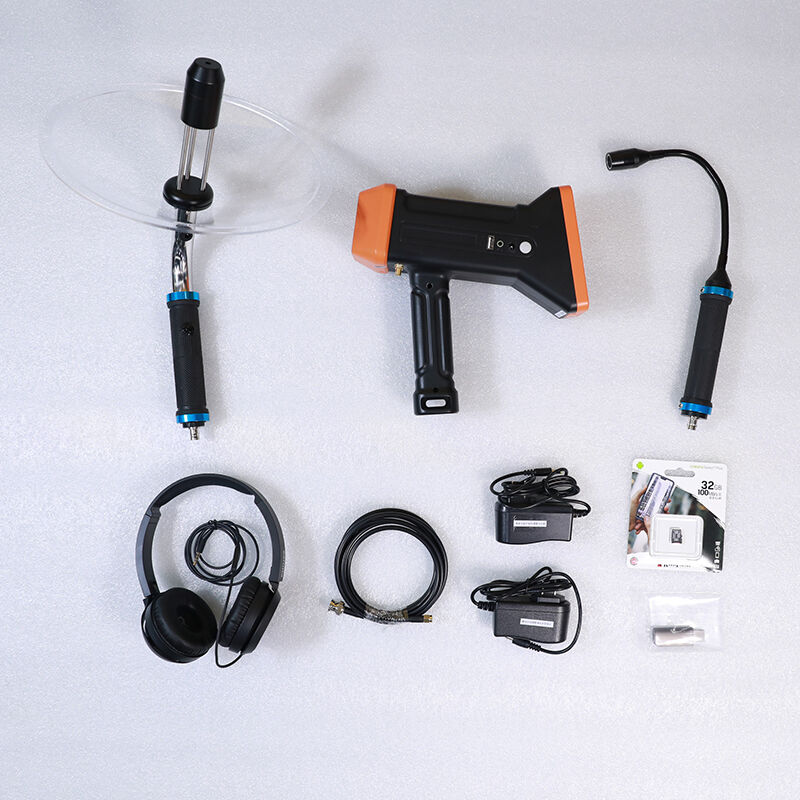

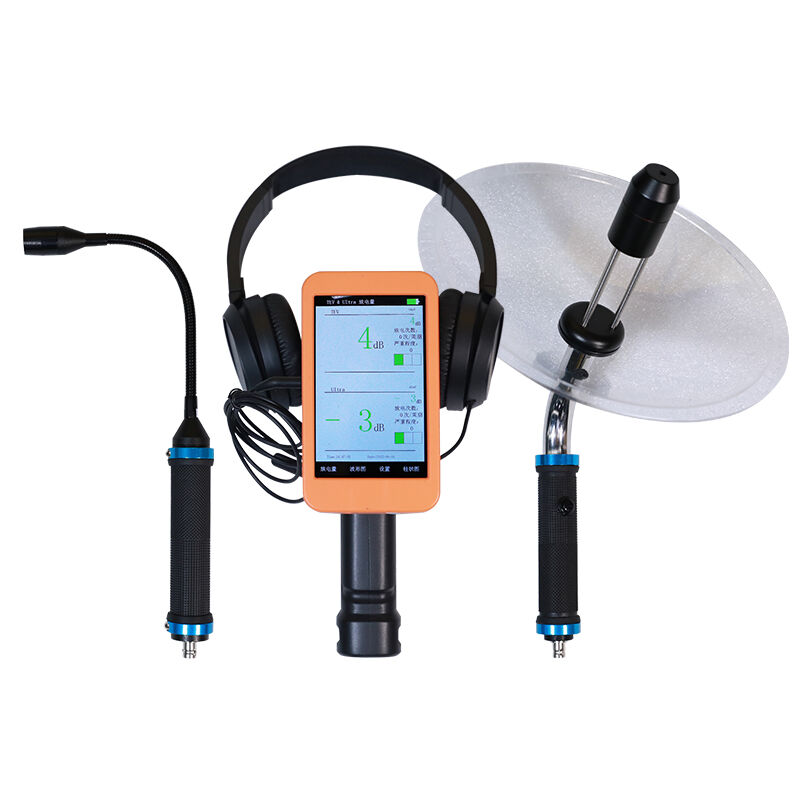

Cihaz iki modelde mevcuttur: GDPD-313P (Temel Tip) entegre TEV ve entegre hava ile iletimli ultrasonik sensörlerle donatılmıştır; günlük rutin muayeneler için uygundur; GDPD-314P (Geliştirilmiş Tip) harici ultrasonik konsantratör, HFCT yüksek frekanslı akım sensörü ve UHF ultra yüksek frekanslı sensörü destekler; bu sayede güç kabloları ve GIS ekipmanları gibi alanlara da genişletilebilir. Bir 4,3 inç yüksek çözünürlüklü renkli dokunmatik ekran donatılmıştır; gerçek zamanlı deşarj dalga formu, genlik ve darbe sayısını görüntüler. Özgün üç Renkli Erken Uyarı Sistemi kusur ciddiyet seviyesini sezgisel olarak gösterir (yeşil: normal, sarı: dikkat gerektiriyor, kırmızı: anormal). Entegre kulaklık izleme işlevi, operatörlerin işitme özellikleri aracılığıyla deşarj tiplerini ayırt etmesine olanak tanır. Dahili şarj edilebilir lityum pil ve 1 kg’den az olan süper hafif ağırlığı sayesinde tek elle kullanım mümkündür ve tüm gün süren saha muayeneleri için idealdir. İdealdir enerji şirketi dağıtım şebekesi denetimi, trafo merkezi ayırıcı ekipmanlarının günlük bakımı, ayırıcı ekipmanları fabrikası çıkış denetimi ve kabul testi .
Özellikler
| Parametre | GDPD-313P (Temel Tip) | GDPD-314P (Geliştirilmiş Tip) |
|---|---|---|
| TEV Tespiti | ||
| Sensör Tipi | Entegre kapasitif kuplaj | Entegre kapasitif kuplaj |
| Frekans aralığı | 10 MHz ~ 100 MHz | 10 MHz ~ 100 MHz |
| Ölçüm Aralığı | 0–50 dB | 0–50 dB |
| Doğruluk | ±1dB | ±1dB |
| Çözünürlük | 1dB | 1dB |
| AE Tespiti | ||
| Sensör Tipi | Entegre hava kuplajlı | Entegre/değiştirilebilir harici hava kuplajlı |
| Yankı frekansı | 40 kHz ± 1 kHz | 40 kHz ± 1 kHz |
| Ölçüm Aralığı | -10 dBuV ~ 70 dBuV | -10 dBuV ~ 70 dBuV |
| Hassasiyet | -68 dB | -68 dB |
| Doğruluk | ±1dB | ±1dB |
| Harici Ultrasonik Konsantratör | - | Seçimlik (10 dB kazanç, 5 m lazer konumlandırma) |
| Seçimlik Sensörler | ||
| HFCT Sensörü | - | Seçimlik (50 kHz–30 MHz, 10 pC hassasiyet) |
| UHF Sensörü | - | Seçimlik (300 MHz–1500 MHz, -75 dBm–-35 dBm) |
| Sistem parametreleri | ||
| Görüntüleme | 4,3 inç renkli TFT LCD kapasitif dokunmatik ekran | 4,3 inç renkli TFT LCD kapasitif dokunmatik ekran |
| Erken uyarı sistemi | Üç renkli (yeşil/sarı/kırmızı) | Üç renkli (yeşil/sarı/kırmızı) |
| Kulaklık çıkışı | 3,5 mm stereo jak | 3,5 mm stereo jak |
| Veri Depolama | TF kartı (en fazla 32 GB) | TF kartı (en fazla 32 GB) |
| Veri Dışa Aktarma | USB | USB |
| Güç Kaynağı | ||
| Pil Türü | Entegre 12 V / 2500 mAh lityum pil | Entegre 12 V / 2500 mAh lityum pil |
| Batarya ömrü | ≥4 saat süreklilikli çalışma | ≥4 saat süreklilikli çalışma |
| Şarj süresi | ~7 saat (tam şarj) | ~7 saat (tam şarj) |
| Genel parametreler | ||
| Boyutlar | Gövde: 240×240×80 mm, Sap: 146×46,5×40 mm | Gövde: 240×240×80 mm, Sap: 146×46,5×40 mm |
| Ağırlık | <1 kg (pil dahil) | <1 kg (pil dahil) |
| Kasa | Dayanıklı ABS plastik ile kauçuk koruyucu köşeler | Dayanıklı ABS plastik ile kauçuk koruyucu köşeler |
| Çalışma sıcaklığı | -10℃ ~ +50℃ | -10℃ ~ +50℃ |
| Çalışma nem oranı | ≤ %90 Bağıl Nem (yoğuşmasız) | ≤ %90 Bağıl Nem (yoğuşmasız) |
| Rakım | ≤2000m | ≤2000m |
| Uyumluluk | DL/T 1630-2016, DL/T 1432.3-2016, IEC 60270:2015 | DL/T 1630-2016, DL/T 1432.3-2016, IEC 60270:2015 |
Uygulamalar
Temel Test Nesneleri
- Değiştirme cihazları : 10 kV–35 kV iç ve dış mekânlarda kullanılan metal muhafazalı ayırıcılar
- Yuva Ana Birimler : 10 kV–35 kV SF₆ yalıtımlı ve hava yalıtımlı halka anahtarlama üniteleri
- Kablo uçbirimleri : Yüksek gerilim kablo uç bağlantıları ve ara eklemeler
- Dağıtım dönüştürücüleri 10 kV–35 kV kurutulmuş tip ve yağlı dağıtım transformatörleri
- Diğer Ekipmanlar reaktörler, aşırı gerilim sınırlayıcılar (şalt koruma cihazları), ayırıcı anahtarlar
Tipik Kullanım Senaryoları
- Enerji şirketleri : Dağıtım şebekesi günlük denetimi ve trafo merkezlerinde rutin bakım
- Aydınlatma panosu üretim tesisleri : Fabrika tipi testler ve sevkedilen ürünlerin kalite kontrolü
- Enerji mühendisliği şirketleri dağıtım şebekesi inşaatı ve yenileme projesi kabulü
- Endüstriyel ve madencilik işletmeleri : İç güç ekipmanlarının rutin muayenesi ve bakımı
- Bağımsız üçüncü parti test kurumları dağıtım ekipmanlarının temel kabul testleri
Avantajlar
Uluslararası standartlara uygunluk
DL/T 1630-2016, DL/T 1432.3-2016 ve IEC 60270:2015 standartlarının tamamını karşılar → test sonuçları küresel düzeyde tanınmaktadır
Tabanca Ergonomik Tasarımı
Tek elle işlem, tırmanma veya temas gerekmez → yüksek yerlerde yapılan işlemlerle ilgili güvenlik risklerini ortadan kaldırır; muayene verimliliğini büyük ölçüde artırır
TEV+AE Çift Tespit Teknolojisi
Ana anahtarlama ekipmanı yalıtım arızalarının tüm ana tiplerini kapsar → çapraz doğrulama, yanlış alarm ve kaçırılan alarm oranlarını azaltır
Çift Model Seçimi
Günlük denetim için temel tip, detaylı teşhis için geliştirilmiş tip → farklı uygulama ihtiyaçlarını karşılar; maliyet etkin
Üç Renkli Erken Uyarı Sistemi
Arıza şiddeti hakkında sezgisel gösterim → uzmanlık bilgisi gerektirmez; saha operatörleri tarafından kullanımı kolaydır
SSS
S: Test için kesinti gereklidir mi?
A: Hayır. GDPD-313P/314P cihazları çalışma anında tespit yapabilen cihazlardır , bu nedenle enerji kesintisi olmadan çalışan ekipmanlarda kısmi deşarj tespiti gerçekleştirebilir; böylece güç sağlama üzerindeki etki büyük ölçüde azaltılır.
S: Hataların ciddiyeti nasıl değerlendirilir?
A: Cihaz, üç renkli erken uyarı sistemi kullanır:
- Yeşil (normal) : TEV <20 dB, AE <30 dBµV, belirgin bir deşarj sinyali yoktur
- Sarı (dikkat) : TEV 20–30 dB, AE 30–40 dBµV, zayıf deşarj sinyali; 6 ay içinde yeniden test edilmelidir
- Kırmızı (anormal) tEV >30 dB, AE >40 dBµV, güçlü deşarj sinyali; mümkün olan en kısa sürede kesintili bakım yapılması gerekmektedir
