GDJF-2007AD Dijital Kısmi Deşarj Tespit Sistemi
GDJF-2007AD Dijital Akıllı Kısmi Deşarj Tespit Sistemi, AC/DC Çift Çalışma Modlu, 2 Kanallı Eşzamanlı Veri Toplama, 100 MHz Örnekleme Hızı, 0,1 pC Hassasiyet, Profesyonel Kısmi Deşarj Analiz Yazılımıyla Donatılmış; Yüksek Gerilim Ekipmanlarının Tip Testleri ve Hakem Ölçümleri İçin.
- Açıklama
- Özellikler
- Uygulamalar
- Avantajlar
- SSS
- Önerilen Ürünler
Açıklama

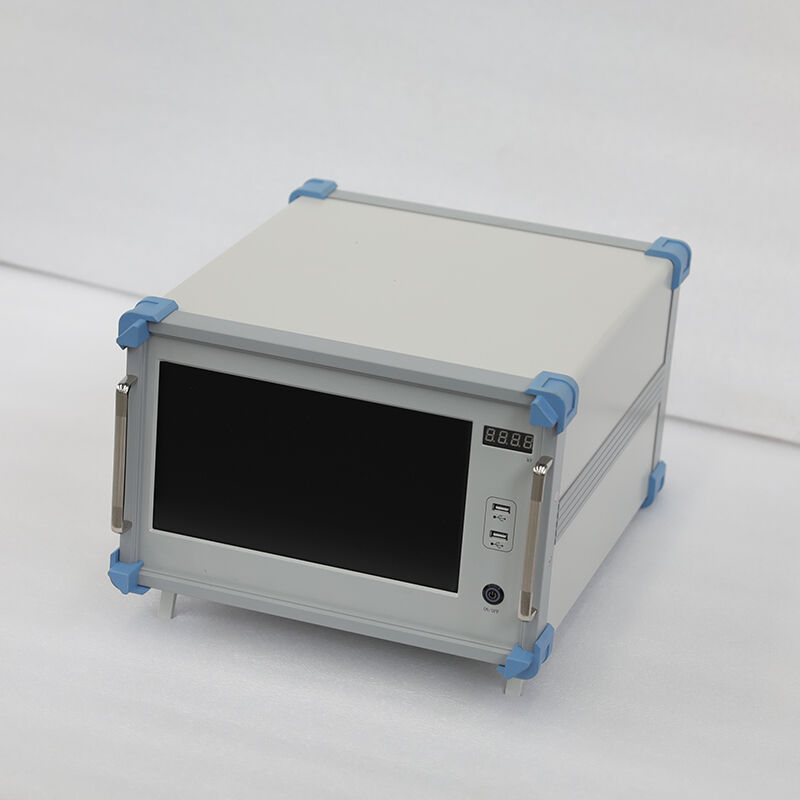

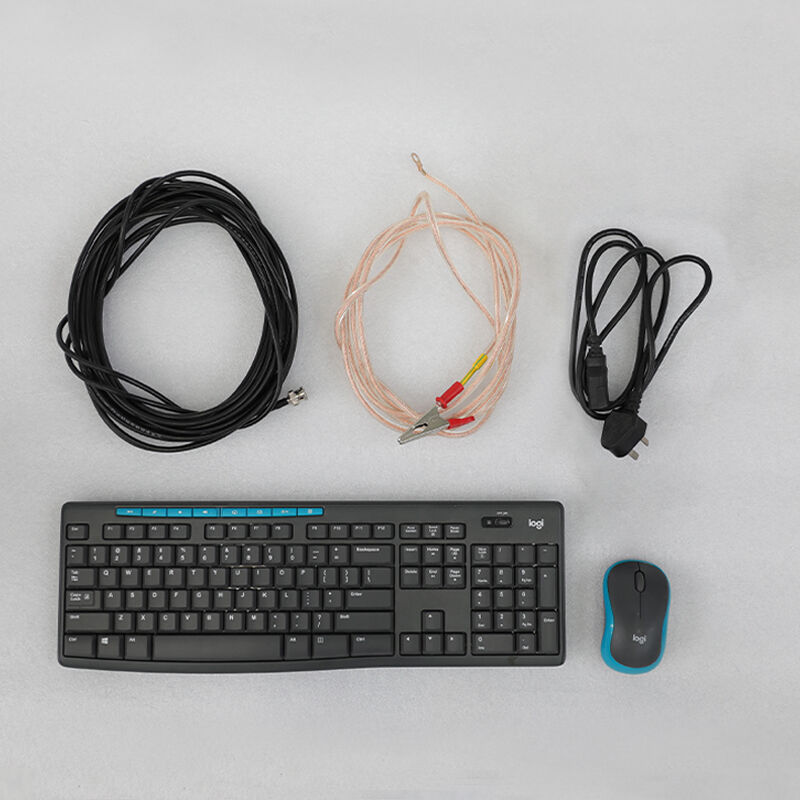

The GDJF-2007AD bir profesyonel sınıf, IEC 60270 uyumlu dijital kısmi deşarj tespit sistemi yüksek gerilimli elektrik ekipmanlarının laboratuvar ve saha ortamlarında yüksek hassasiyetli kısmi deşarj ölçümü için özel olarak tasarlanmıştır tamamen uyumludur IEC 60270:2015 , GB/T 7354-2018 ve DL/T 848.1-2016 standartları; gerçek zamanlı sinyal işleme ve 2 kanallı eşzamanlı veri toplama için gelişmiş 12 bitlik yüksek hızlı ADC + FPGA donanım hızlandırma mimarisini benimser.
Sistem, buhar-sıvı temasını ve ayırma verimini en üstüne çıkarmak için benzersiz AC/DC çift modlu tasarım aC ve DC gerilim koşullarında kısmi deşarj sinyallerini doğrudan ölçebilen bir cihazdır. Sektörde lider 0,1 pC algılama hassasiyeti ve >80 dB dinamik aralık ile çok zayıf kısmi deşarj sinyallerini yakalayabilirken, güçlü deşarj sinyallerini doymadan doğru bir şekilde ölçebilir. Cihazda 9 standart frekans bandı kombinasyonuyla ve çoklu dijital girişim önleme teknolojileri bulunur; bu da çeşitli saha girişimlerini etkili bir şekilde bastırarak güvenilir ölçüm sonuçları elde edilmesini sağlar. Profesyonel PD analiz yazılımı, PRPD, PRPS, 3B haritalar ve trend grafikleri gibi kapsamlı veri analizi işlevlerine sahiptir ve otomatik deşarj türü tanıma ile şiddet değerlendirmesini destekler. Taşınabilir mühendislik kasası tasarımı ve entegre 12 inç endüstriyel dokunmatik ekran ile laboratuvar tipi testlerin yanı sıra saha arızası teşhisleri için de uygundur. İdealdir: fabrika tipi testler, üçüncü taraf tahkim testleri, bilimsel araştırma ve saha kabul testleri için güç transformatörleri, GIS, yüksek gerilim kabloları, ölçüm transformatörleri, aşırı gerilim sınırlayıcılar ve diğer yüksek gerilim ekipmanları.
Özellikler
| Parametre | Özelliği |
|---|---|
| Sistem parametreleri | |
| Uyum standardı | IEC 60270:2015, GB/T 7354-2018, DL/T 848.1-2016 |
| Çalışma Modu | AC modu, DC modu |
| Eşzamanlı Kanallar | 2 bağımsız kanal (4 kanal isteğe bağlı) |
| Örnekleme Hızı | kanal başına 100 MS/s |
| Çözünürlük | 12 bit |
| Tespit Hassasiyeti | 0,1 pC (sistem arka plan gürültüsü < 0,05 pC) |
| Ölçüm Aralığı | 0,1 pC ~ 10000 nC |
| Dinamik aralık | > 80 dB |
| Donanım Mimarisi | FPGA + DSP çift çekirdekli işlem |
| Frekans Bantları | |
| Standart Frekans Bantları | 9 önceden ayarlanmış kombinasyon (10 kHz–1 MHz) |
| Özelleştirilebilir Frekans Bantları | 10 kHz–1 MHz arası keyfi kombinasyon |
| Girişim Karşıtı Teknolojiler | |
| Zaman Bölgesi Pencereleme | Evet |
| Frekans Bölgesi Filtreleme | Evet |
| Darbe Şekli Tanıma | Evet |
| Faz Kaydırmalı Girişim Bastırma | Evet |
| Arka Plan Gürültüsü Çıkarma | Evet |
| Gösterim ve İşletim | |
| Görüntüleme | 12 inç yüksek çözünürlüklü endüstriyel dokunmatik ekran |
| İşlem Modları | Dokunmatik ekran + fiziksel tuşlar |
| Dil Desteği | Çince/İngilizce ikili dil |
| Yazılım işlevleri | |
| Harita Görüntüleme | PRPD, PRPS, dalga formu, spektrum, darbe sayısı, trend, 3B harita |
| Deşarj Türü Tanımlama | Evet (otomatik) |
| Şiddet Değerlendirmesi | Evet (otomatik) |
| Rapor Oluşturma | Otomatik Word/PDF raporu oluşturma |
| VERİ YÖNETİMİ | Depolama, sorgulama, karşılaştırma, dışa aktarma |
| Uzaktan kontrol | Evet (LAN aracılığıyla) |
| Genel parametreler | |
| Güç Kaynağı | AC 220 V ± %10, 45~65 Hz |
| Güç Tüketimi | <500 W |
| Boyutlar | 580 × 360 × 320 mm (U × G × Y) |
| Ağırlık | ~15 kg (ana ünite) |
| Kasa | Dayanıklı alüminyum alaşımlı mühendislik şasisi |
| Çalışma sıcaklığı | -10℃ ~ +50℃ |
| Çalışma nem oranı | ≤ %90 Bağıl Nem (yoğuşmasız) |
| Rakım | ≤2000m |
Uygulamalar
Temel Test Nesneleri
- Güç transformatörleri : 10 kV~1000 kV yağlı ve kuru tip güç transformatörleri
- GIS ekipmanı : 110 kV~1000 kV GIS ve HGIS gazla yalıtılmış kesiciler
- Yüksek gerilim kabloları : 10 kV~500 kV XLPE güç kabloları, kablo uçları ve eklemeler
- Alet Transformatorları : 10 kV~500 kV akım transformatörleri (CT) ve gerilim transformatörleri (VT)
- Şimşek Akımı Sürücüleri : 10 kV~500 kV çinko oksit aşırı gerilim sınırlayıcılar
- Diğer Ekipmanlar : Kondansatörler, reaktörler, izolatörler, yüksek gerilim anahtarları
Tipik Kullanım Senaryoları
- Elektrikli ekipman üreticileri : Fabrika tipi testler ve sevkedilen ürünlerin kalite kontrolü
- Bağımsız üçüncü parti test kurumları tahkim testleri ve uygunluk sertifikasyonu
- Bilimsel araştırma enstitüleri : Kısmi deşarj mekanizması araştırması ve standartların oluşturulması
- Enerji şirketleri : Yüksek gerilim ekipmanı kabul testleri ve arıza teşhisi
- Enerji mühendisliği şirketleri : Şebeke inşaatı ve yenileme projeleri kabulü
Avantajlar
Uluslararası Tahkim Standartlarına Uygunluk
IEC 60270:2015 standardını tam olarak karşılar; test sonuçları küresel düzeyde tanınır ve yasal geçerliliğe sahiptir → kalite anlaşmazlıklarında tahkim temeli olarak kullanılabilir
Eşsiz AC/DC Çift Modlu Tasarım
Tek sistem hem AC hem de DC kısmi deşarj ölçümünü destekler → tüm yüksek gerilim ekipmanı tiplerinin test gereksinimlerini karşılar
Sektörde Öncü Tespit Performansı
0,1 pC ultra yüksek hassasiyet ve >80 dB geniş dinamik aralık → aşırı zayıf kısmi deşarj sinyallerini yakalar ve aynı zamanda güçlü deşarj sinyallerini doğrudan ölçer
9 Standart Frekans Bandı ve Güçlü Girişim Önleme Özelliği
Çoklu frekans bandı kombinasyonları ve dijital girişim önleme teknolojileri → şiddetli girişim ortamlarında bile güvenilir test sonuçları elde eder
Profesyonel Kısmi Deşarj Analiz Yazılımı
Kapsamlı harita gösterimi ve veri analizi işlevleri → deşarj tiplerini otomatik olarak tanımlar ve ciddiyetini değerlendirir; operatörün beceri gereksinimlerini azaltır
SSS
S: Kısmi deşarj ölçümü DC gerilim altında yapılabilir mi?
A: Evet. GDJF-2007AD, benzersiz bir AC/DC çift modlu tasarım aC ve DC gerilim koşullarında kısmi deşarj sinyallerini doğrudur ölçebilen bir cihazdır. Bu özellik, HVDC iletim ekipmanları ve DC kabloları gibi DC ekipmanlarının test edilmesi açısından özellikle önemlidir.
Soru: IEC 60270 standardına göre otomatik kalibrasyon destekliyor mu?

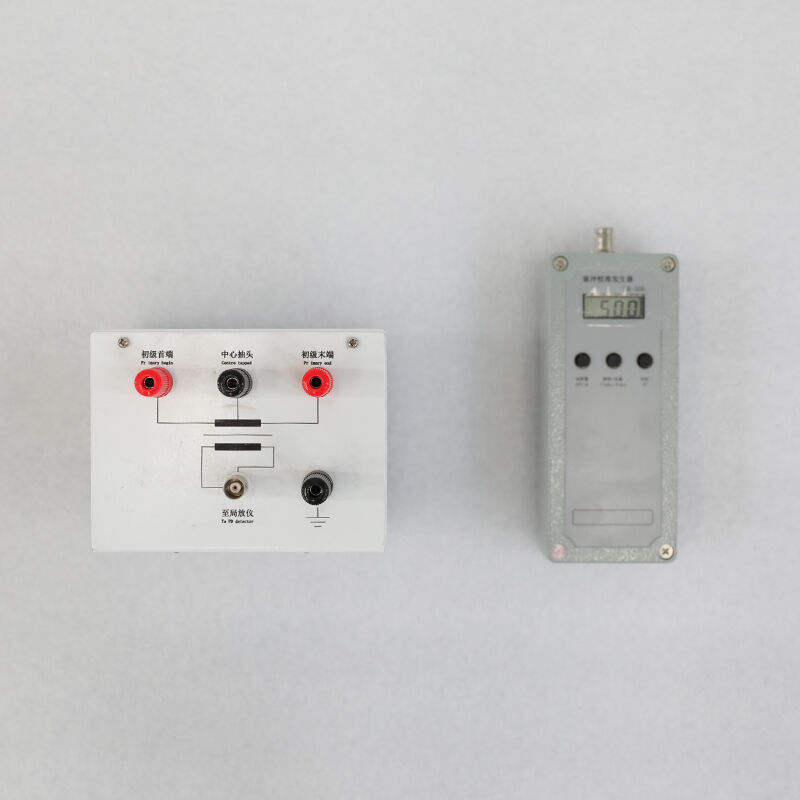

Cevap: Evet. Sistem, entegre bir otomatik kalibrasyon sistemi ve standart bir kalibrasyon darbe üreticisiyle donatılmıştır. IEC 60270 standardının gerekliliklerine uygun olarak tek bir tıklamayla sistem kalibrasyonunu tamamlayabilir; bu da ölçüm sonuçlarının doğruluğunu ve izlenebilirliğini sağlar.
Soru: Hangi girişim engelleme teknolojilerine sahiptir?
A: GDJF-2007AD, zaman alanı pencereleme, frekans alanı filtreleme, darbe şekli tanıma ve faz kaydırmalı girişim bastırma da dahil olmak üzere çoklu gelişmiş dijital girişim önleme teknolojilerini kullanır. Bu teknolojiler; güç frekansı girişimi, periyodik girişim ve dar bant girişim gibi çeşitli saha girişimlerini etkili bir şekilde bastırarak karmaşık elektromanyetik ortamlarda bile güvenilir test sonuçlarının elde edilmesini sağlar.
