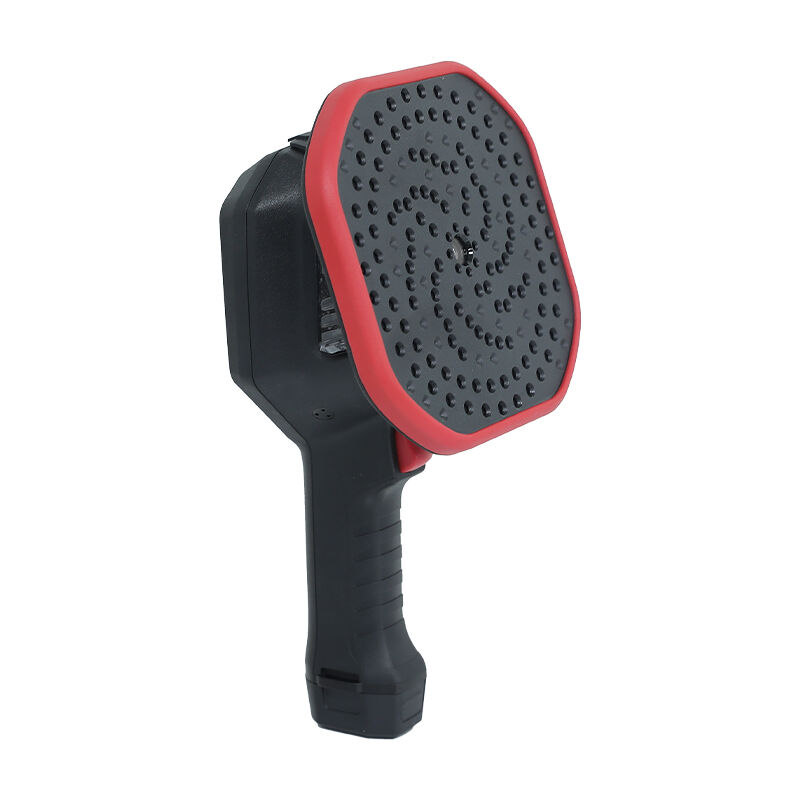

GDUI-411PD Pro Akustik Görüntüleme Kamerası
GDUI-411PD Pro Dijital Akıllı Giriş Seviyesi Akustik Görüntüleme Kamerası, 64 Kanallı MEMS Mikrofon Dizisiyle Donatılmış, Çift İşlevli Gaz Kaçağı ve Kısmi Deşarj Tespiti Özelliği, Gerçek Zamanlı Akustik Bulut Haritası, Çift Spektrumlu Entegrasyon; 10 kV–110 kV Dağıtım Şebekesi ve Endüstriyel Ekipmanlar İçin Canlı Muayene Uygulamalarında Kullanılır.
- Açıklama
- Özellikler
- Uygulamalar
- Avantajlar
- SSS
- Önerilen Ürünler
Açıklama
The GDUI-411PD Pro bir maliyet etkin, sahada optimize edilmiş giriş seviyesi çift işlevli akustik görüntüleme cihazı basınçlı gaz kaçaklarını ve dağıtım şebekeleri ile endüstriyel ortamlardaki elektriksel kısmi deşarjları temas gerektirmeden, gerçek zamanlı olarak tespit etmek ve konumlandırmak amacıyla özel olarak tasarlanmıştır tamamen uyumludur DL/T 1982-2019 , DL/T 846.6-2018 ve JJF 1496-2014 standartlarına uygun olarak, yüksek yoğunluklu 64 kanallı MEMS dijital mikrofon dizisi ve gelişmiş ışın oluşturma (beamforming) algoritması kullanarak, uygun bir fiyatla güvenilir hassasiyet ve doğru ses kaynağı yerelleştirme imkânı sunar.
Cihazın özellikleri şunlardır: kompakt çift işlevli tasarım hem basınçlı gaz sızıntılarını (SF6, sıkıştırılmış hava, azot vb.) ve elektriksel kısmi deşarjlar (korona, yüzey deşarjı) tek bir taramada algılanabilir. Yenilikçi uyarlamalı Akıllı Gürültü Azaltma Teknolojisi çevresel gürültüyü etkili bir şekilde bastırarak tipik endüstriyel ortamlarda zayıf akustik sinyallerin net bir şekilde tespit edilmesini sağlar. Gerçek zamanlı olarak oluşturulan renkli akustik bulut haritası 5 megapiksellik görünür ışık görüntüsüyle tamamen birleştirilir; bu da operatörlerin arızaların tam konumunu bir bakışta görsel olarak belirlemesini sağlar. Bir 8 inç yüksek çözünürlüklü kapasitif dokunmatik ekran ve sezgisel grafik arayüz ile donatılmıştır; FFT spektrum analizi ve temel kısmi deşarj deseni tanıma özelliklerini destekler. IP54 toz ve sıçrama korumasına sahip, 1,5 metre yükseklikten düşmeye dayanıklı ve yalnızca 1,2 kg ağırlığında ultra hafif tasarımıyla tüm gün süren saha denetimleri için idealdir. İdeal kullanım alanları: dağıtım şebekesi kesme cihazları denetimi, trafo merkezlerinde SF6 ekipmanlarının kaçak tespiti, endüstriyel boru hatlarında kaçak sorunlarının giderilmesi ve sıkıştırılmış hava sistemlerinin enerji denetimi .
Özellikler
| Parametre | Özelliği |
|---|---|
| Akustik Parametreler | |
| Mikrofon Dizisi | 64 kanallı yüksek hassasiyetli MEMS dijital mikrofonlar |
| Frekans aralığı | 2 kHz ~ 48 kHz |
| Akustik Kare Frekansı | 20FPS |
| Dinamik aralık | 35 dB ~ 115 dB |
| Yerelleştirme Doğruluğu | ±2 cm @ 1 m |
| Etkin Tespit Mesafesi | 0,5 m ~ 30 m |
| Sızıntı Tespiti hassasiyeti | 1 mL/s @ 0,5 m, 0,5 MPa (SF6) |
| PD Tespit Hassasiyeti | 2 pC @ 1 m (korona deşarjı) |
| Görünür Işık Parametreleri | |
| Sensör Tipi | 1/2,8" CMOS |
| Çözünürlük | 5 Megapiksel |
| Focus | Sabit Odaklama |
| Görüş Alanı | 50,2°(Yatay) × 35,4°(Dikey) |
| Sistem parametreleri | |
| Görüntüleme | 8 inç 1280×800 kapasitif dokunmatik ekran |
| Görüntüleme modları | Sadece akustik, sadece görünür ışık, çift-spektrumlu füzyon, resim içinde resim |
| Renk paletleri | 4 standart palet |
| Lazer işaretçisi | 635 nm, 0,9 mW Sınıf 2 |
| Analiz Fonksiyonları | FFT spektrumu, 5 seviyeli kaçak şiddeti göstergesi |
| Not | 30 saniyelik ses kaydı + metin ek açıklaması |
| Saklama | 64 GB dahili |
| Veri Dışa Aktarma | USB 2.0 Tip-C (JPG/MP4) |
| Rapor Oluşturma | Temel Kelime raporu oluşturma |
| Dil Desteği | Çince/İngilizce ikili dil |
| Güç Kaynağı | |
| Pil Türü | Entegre 7,4 V 4000 mAh lityum-iyon pil |
| Batarya ömrü | ≥4 saat süreklilikli çalışma |
| Şarj | TYPE-C ŞARJ |
| Şarj süresi | ~3 saat (tam şarj) |
| Fiziksel parametreler | |
| Boyutlar | 240×160×40 mm (U×G×Y) |
| Ağırlık | ~1,2 kg (pil dahil) |
| Kasa | ABS plastik + düşme önleyici silikon |
| Koruma derecesi | IP54 (toz geçirmez ve sıçramaya dayanıklı) |
| Düşmeye Karşı Direnç | 1,5 metre |
| Çalışma sıcaklığı | -10℃ ~ +50℃ |
| Depolama Sıcaklığı | -20°C ~ +60°C |
| Uyumluluk | DL/T 1982-2019, DL/T 846.6-2018, JJF 1496-2014, IEC 60270:2015 |
Uygulamalar
Temel Test Nesneleri
- Dağıtım ekipmanları 10 kV–110 kV kesici panoları, halka anahtarlama üniteleri, dağıtım transformatörleri
- SF6 gazlı ekipmanlar : 10 kV–110 kV GIS, devre kesiciler, gaz silindirleri, boru hatları
- Endüstriyel boru hatları : Sıkıştırılmış hava boru hatları, buhar boru hatları, gaz boru hatları
- Diğer uygulamalar : Vakum sistemleri, basınçlı kaplar, HVAC sistemleri
Tipik Kullanım Senaryoları

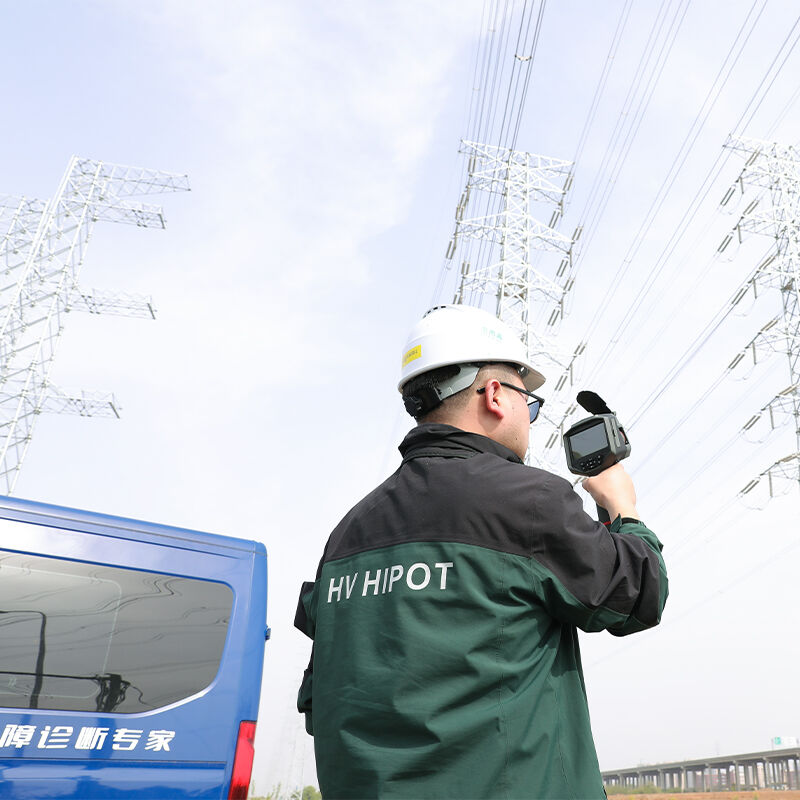

- Enerji şirketleri : Dağıtım şebekesi günlük denetimi, trafo merkezlerinde temel SF6 sızıntısı tespiti
- Endüstriyel işletmeler : Sıkıştırılmış hava sistemi enerji denetimi, boru hattı sızıntılarının arızasının giderilmesi

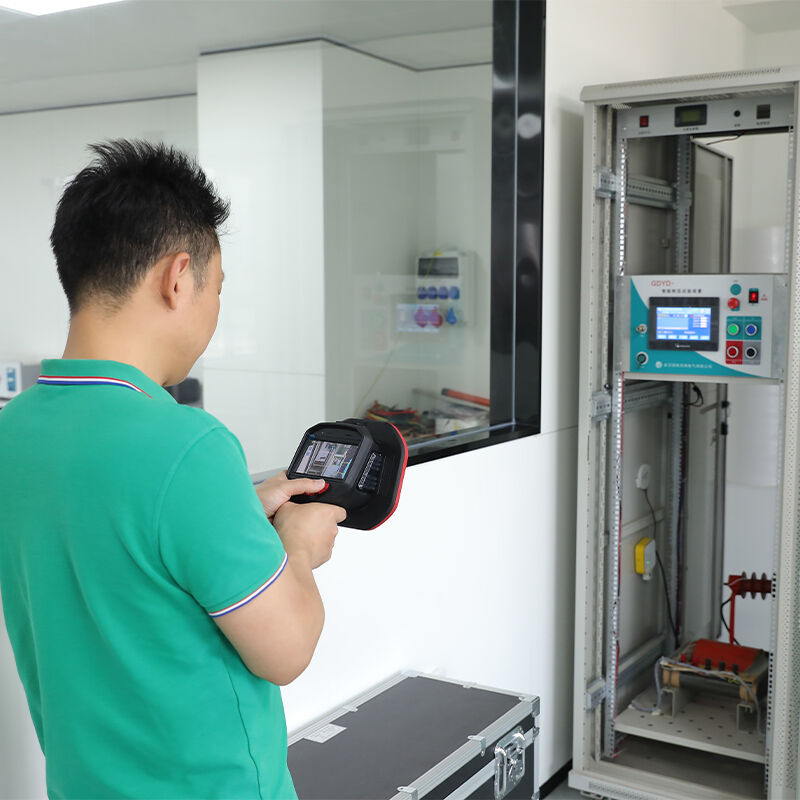

- Elektrikli ekipman üreticileri : Fabrikada temel kalite kontrolü, sevk edilmeden önceki denetim
- Bağımsız üçüncü parti test kurumları : Temel elektrikli ekipman güvenlik testleri
Avantajlar
Uluslararası Enerji Standartlarına Uyum
DL/T 1982-2019 ve DL/T 846.6-2018 elektrik sektörü standartlarının tamamını karşılar → test sonuçları dünya çapında enerji sistemleri tarafından kabul edilir
Yüksek Maliyet Etkinliği Sağlayan 64 Kanallı Tasarım
128 kanallı modellerin fiyatının %60’ına iki işlevli akustik görüntüleme yeteneği sunar → dağıtım ağlarında büyük ölçekli kullanım için ideal
Benzersiz Çift İşlevli Tasarım
Tek bir cihaz hem gaz kaçaklarını hem de kısmi deşarjları tespit eder → donanım yatırımlarını %50 azaltır, muayene verimliliğini %100 artırır
Gerçek Zamanlı Akustik Görüntüleme ve Görsel Yerelleştirme
Görünür ışık görüntüsüyle birleştirilmiş renkli akustik bulut haritası → arızalı bölgeleri anında görsel olarak belirler; özel eğitim gerekmez
Uyarlamalı Akıllı Gürültü Azaltma Teknolojisi
Tipik endüstriyel ortamlardaki çevre gürültüsünü etkili bir şekilde bastırır → çoğu dağıtım şebekesi ve fabrika ortamında güvenilir test sonuçları elde eder
SSS
S: Farklı türde kısmi deşarjları ayırt edebilir mi?
Y: GDUI-411PD Pro, akustik sinyal karakteristikleri ve frekans spektrumuna dayanarak korona deşarjı ve yüzey deşarjı gibi yaygın deşarj türlerini tanımlayabilir. Daha karmaşık deşarj türleri için kapsamlı tanı koymak amacıyla GDPD serisi kısmi deşarj dedektörleriyle birlikte kullanılması önerilir.
S: Gürültülü ortamlarda çalışır mı?
Y: Evet. GDUI-411PD Pro, çevre gürültüsünü maksimum 25 dB’ye kadar etkili bir şekilde bastıran gelişmiş uyarlamalı dijital filtreleme teknolojisi kullanır. Çoğu dağıtım şebekesi ve fabrika ortamında güvenilir test sonuçları elde edebilir.
