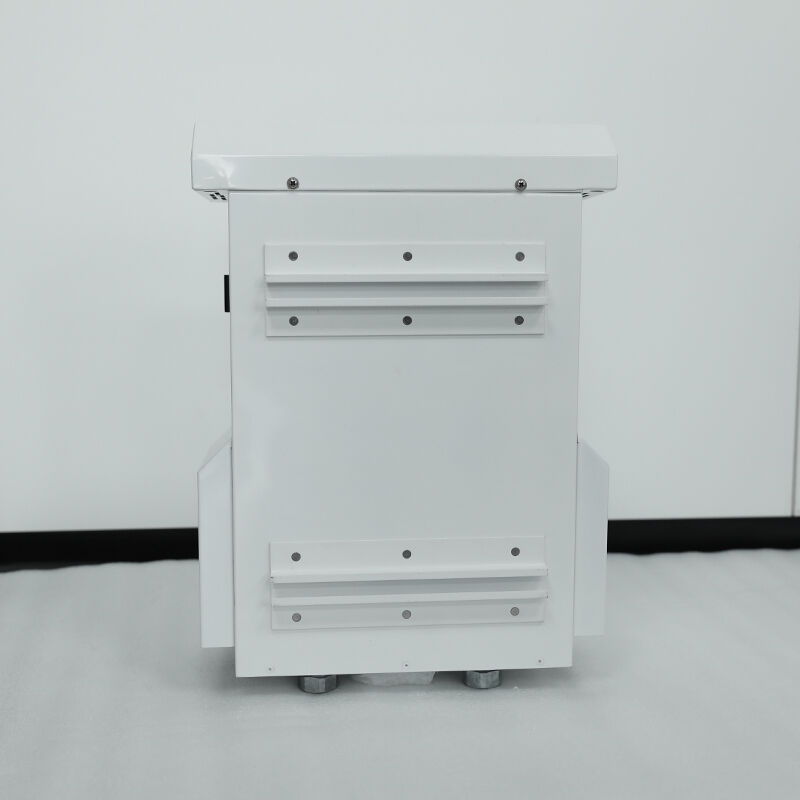

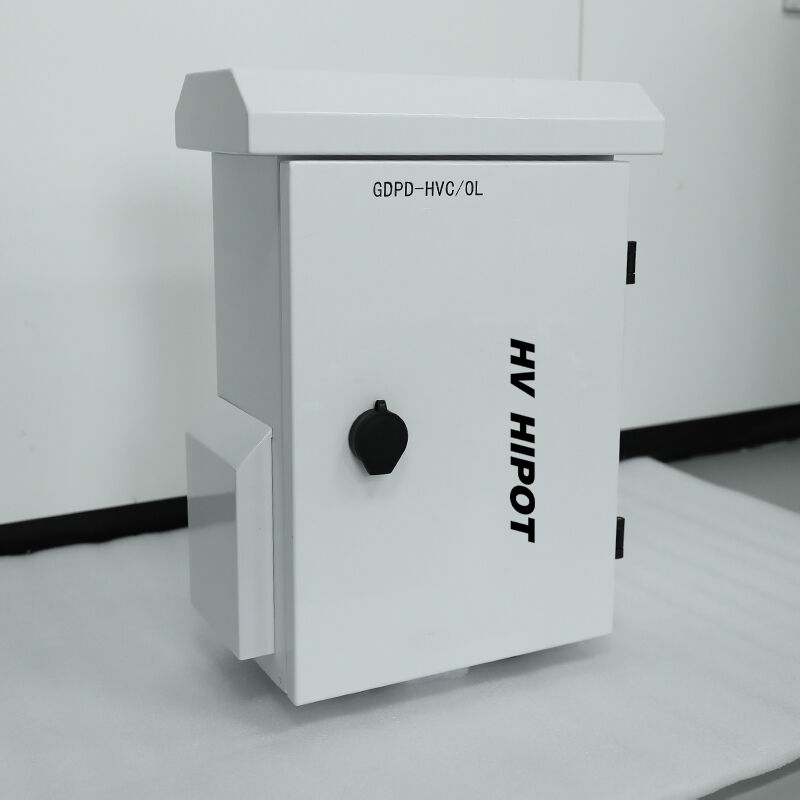

GDPD-HVC-OL Kablo Kısmi Deşarj Çevrimiçi İzleme Sistemi
GDPD-HVC-OL Dijital Akıllı Dağıtılmış Kablo Kısmi Deşarj Çevrimiçi İzleme Sistemi; HFCT/UHF/AE Çoklu Sensör Entegrasyonu, Kenar Hesaplama Mimarisi, Akıllı Hızlı Bulut Platformu Entegrasyonu, IP68 Koruma Özelliği; 6 kV~35 kV XLPE Kablolar için Gerçek Zamanlı Durum İzleme.
- Açıklama
- Özellikler
- Uygulamalar
- Avantajlar
- SSS
- Önerilen Ürünler
Açıklama
The GDPD-HVC-OL bir profesyonel sınıf, dağıtılmış gerçek zamanlı kısmi deşarj izleme sistemi 6 kV~35 kV XLPE güç kabloları ve aksesuarları için özel olarak tasarlanmıştır tamamen uyumludur DL/T 2271-2021 , DL/T 1506-2016 ve IEC 60270:2015 standartlarına uygun olarak, yüksek frekanslı akım transformatörleri (HFCT), ultra yüksek frekans (UHF) antenleri ve akustik emisyon (AE) sensörlerini entegre eden yenilikçi çoklu sensör füzyon teknolojisini benimseyerek kapsamlı ve doğru kısmi deşarj tespiti sağlar.
Sistem, buhar-sıvı temasını ve ayırma verimini en üstüne çıkarmak için dağıtık Edge Hesaplama Mimarisi her bir ön uç edinim ünitesi, kenarda gerçek zamanlı sinyal işleme ve özellik çıkarma sağlayan yüksek performanslı bir FPGA/DSP işlemcisiyle donatılmıştır. Sektörde lider 250 MS/s örnekleme hızı ve 14 bit çözünürlük ile karmaşık elektromanyetik ortamlarda bile son derece zayıf kısmi deşarj sinyallerini doğrudan yakalayabilir. Dahili uzman teşhis sistemi, su ağacı bozulması, iç boşluklar, kablo bağlantı noktalarındaki hatalar ve montaj hataları gibi yaygın arıza tiplerini otomatik olarak tanımlar ve bakım önerileriyle birlikte dört seviyeli erken uyarı (Normal / Dikkat Gerektiriyor / Uyarı / Kritik) sağlar.
Özellikler
| Parametre | Özelliği |
|---|---|
| Sistem parametreleri | |
| Uyum standardı | DL/T 2271-2021, DL/T 1506-2016, IEC 60270:2015, GB/T 7354-2018 |
| Mimari | Dağıtık kenar bilişim + bulut platformu |
| İzleme Aralığı | 6 kV~35 kV XLPE güç kabloları ve aksesuarları |
| Maksimum İzleme Noktası | Sistem başı en fazla 1000 |
| Yüksek Frekanslı Akım Transformatörü (HFCT) Sensör Parametreleri | |
| Frekans aralığı | 0,3 MHz ~ 200 MHz |
| Transfer Empedansı | ≥15 mV/mA @10 MHz |
| Hassasiyet | 10 pC (laboratuvar), 20 pC (alan) |
| Açıklık | φ54 mm (farklı kablo boyutları için özelleştirilebilir) |
| Kurulum | Klip tipi, müdahale edilmeyen |
| UHF Sensör Parametreleri | |
| Frekans aralığı | 300 MHz ~ 1500 MHz |
| Etkin yükseklik | ≥8mm |
| Kazanç | ≥40dB |
| AE Sensör Parametreleri | |
| Frekans aralığı | 20 kHz ~ 200 kHz |
| Hassasiyet | 0.1mv |
| Veri Toplama Ünitesi Parametreleri | |
| Örnekleme Hızı | kanal başına 250 MS/s |
| Çözünürlük | 14 bit |
| Eşzamanlı Kanallar | ünite başına 3 kanal |
| Faz Çözünürlüğü | 0.18° |
| Yerel depolama | 8 GB (en fazla 6 ay süreyle çevrimdışı depolama) |
| İletişim Parametreleri | |
| İletişim Yöntemleri | Optik fiber (en fazla 20 km), 4G, WIFI, Ethernet |
| Protokol | TCP/IP, Modbus, MQTT |
| Yazılım işlevleri | |
| Harita Görüntüleme | PRPD, PRPS, dalga formu, spektrum, trend grafiği |
| Kusur Tanımlama | 6+ yaygın kusur türünün otomatik tanınması |
| Erken uyarı | Dört seviyeli (Normal / Dikkat Gerektiren / Uyarı / Kritik) |
| Rapor Oluşturma | Otomatik Word/PDF raporu oluşturma |
| Bulut platformu | Akıllı Hızlı Bulut Platformu Entegrasyonu |
| Fiziksel parametreler | |
| Koruma derecesi | IP68 (tüm sensörler ve veri toplama birimleri) |
| Çalışma sıcaklığı | -40℃ ~ +65℃ |
| Depolama Sıcaklığı | -55℃ ~ +90℃ |
| Güç Kaynağı | AC220V, DC110V/220V, indüksiyon gücü kaynağı |
| Güç Tüketimi | <5 W her veri toplama birimi başına |
| Kasa | Paslanmaz çelik, korozyona dayanıklı kaplama |
Uygulamalar
Temel Test Nesneleri
- XLPE güç kabloları : 6 kV, 10 kV, 20 kV, 35 kV çapraz bağlı polietilen güç kabloları
- Cable accessories kablo uç bağlantıları, ara ekler, dallanma ekleri, T-bağlantıları
- Kablo sistem bileşenleri çapraz bağlantı kutuları, topraklama kutuları, kablo dağıtım panoları
Tipik Kullanım Senaryoları
- Enerji şirketleri kablo durumuna dayalı bakım, akıllı şebeke inşası, gerçek zamanlı arıza erken uyarı sistemi
- Enerji mühendisliği şirketleri yeni kabloların kabul edilmesi izlemesi, inşaat kalitesi denetimi
- Endüstriyel işletmeler dahili güç kablosu izleme, önleyici bakım
- Kablo üreticileri uzun süreli performans testi, kalite doğrulaması
- Bağımsız üçüncü parti test kurumları kablo durumu değerlendirmesi, teknik servis
Avantajlar
En Son Uluslararası Güç Standartlarına Uygunluk
DL/T 2271-2021 Çin güç endüstrisi standardı ve IEC 60270 uluslararası standardını tam olarak karşılar → test sonuçları dünya çapında enerji sistemleri tarafından kabul edilir
Sektörde Lider Çoklu Sensör Füzyon Teknolojisi
HFCT, UHF ve AE tespit yöntemlerini entegre eder; farklı boyutlardan gelen sinyalleri çapraz doğrular → tek yöntemli sistemlere kıyasla yanlış alarm oranını %80 azaltır
Dağıtık Edge Hesaplama Mimarisi
Kenarda gerçek zamanlı sinyal işleme; veri iletim hacmini azaltır ve sistem yanıt hızını artırır → sistem başı en fazla 1000 izleme noktasını destekler
Bozulmadan Kurulum & Kesintisiz Güç Sağlaması
Klipsli sensörler, kablo yapısında değişiklik yapılması veya güç kaynağının kesilmesi gerekmez → normal güç sağlama etkilenmeden çalışan kablolar üzerine kurulabilir
Akıllı Uzman Tanı Sistemi
Kusur türlerini otomatik olarak tanımlar ve ciddiyetini değerlendirir → öznel değerlendirme hatalarını ortadan kaldırır, bilimsel bakım önerileri sunar
Akıllı Hızlı Bulut Platformu Entegrasyonu
Uzaktan izleme, veri analizi ve tam yaşam döngüsü yönetimi → akıllı kablo yönetimi ve tahmine dayalı bakımın gerçekleştirilmesini sağlar
SSS
Kurulum için güç kesintisi gerekiyor mu?
C: Hayır. Tüm sensörler i̇zleyici olmayan bir tutma tasarımı kabloların yapısını değiştirmeden veya güç kaynağını kesmeden kabloların topraklama tellerine ve aksesuar kablolarına monte edilebilir. Kurulum işlemi basit ve hızlıdır, genellikle izleme noktası başına 30 dakikadan az sürer.
S: Kusur tespiti ne kadar doğrudur?
Cevap: Sistem, saha testlerinden ve laboratuvar deneylerinden toplanan binlerce tipik PD kalıbı üzerinde eğitilmiş bir uzman teşhis sistemine sahiptir. - Evet. genel kusur tespit doğruluğu %90'dan fazla su ağaçları, boşluklar ve eklem kusurları gibi yaygın kusur türleri için.
S: Zorlu yeraltı ortamlarında çalışabilir mi?
A: Evet. Tüm sensörler ve veri toplama üniteleri Tüm sensörler ve edinim üniteleri IP68 toz ve su geçirmezlik sınıfına sahiptir ve kısa süreliğine suya doğrudan daldırılabilir. -40 °C'den +65 °C'ye kadar sıcaklıklarda güvenilir bir şekilde çalışabilirler ve nem, korozyona ve titreşime dayanıklıdırlar, bu da onları kablo kuyularına, tünellere ve manhole'lara monte etmek için idealdir.
