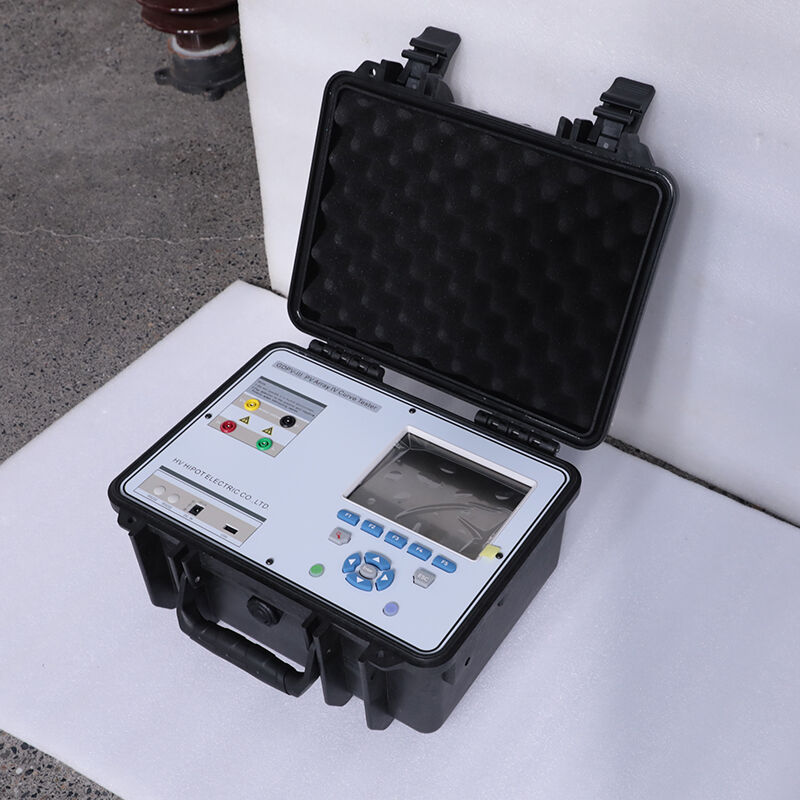

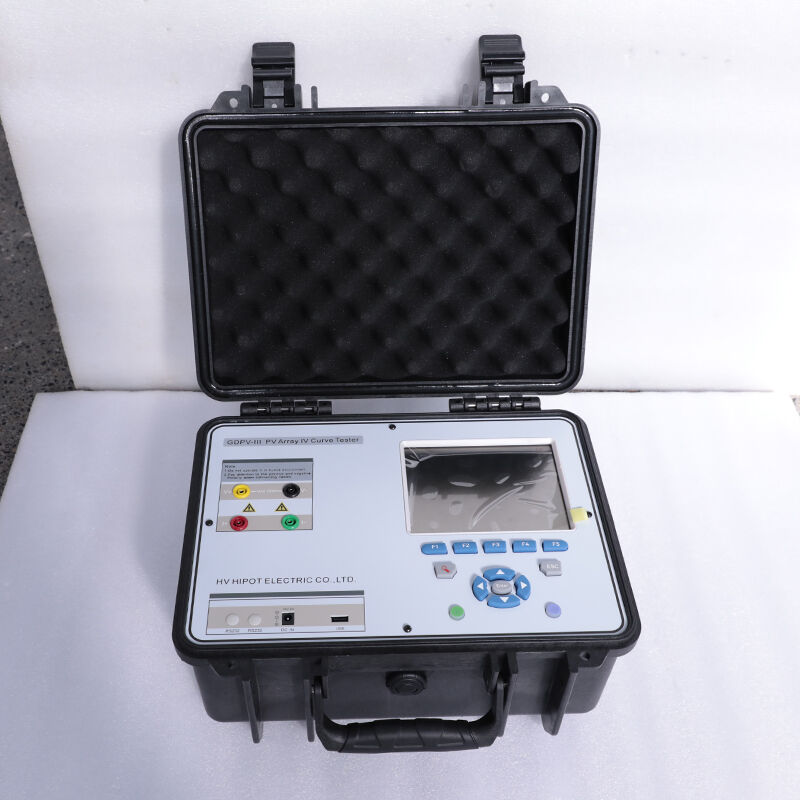

GDPV-III Taşınabilir PV IV Eğrisi Test Cihazı
GDPV-III Dijital Akıllı Taşınabilir Fotovoltaik Dizi Test Cihazı: 15–1500 V / 0,5–20 A Aralık, Maksimum 30 kW Güç, 100 m Mesafeye Kadar Kablosuz Prob, IV Eğrisi İzleyici ile Büyük Dağıtık PV Santrallerinde Sahada Performans Testi ve Arıza Teşhisi için.
- Açıklama
- Özellikler
- Uygulamalar
- Avantajlar
- SSS
- Önerilen Ürünler
Açıklama
GDPV-III bir profesyonel orta-üst düzey taşınabilir fotovoltaik (PV) seri test cihazı tasarlandı pV modüllerinin ve serilerinin sahada performans testi, kabul denetimi ve arıza teşhisi büyük dağıtılmış PV enerji santrallerinde, orta büyüklükteki yerde monte edilen PV santrallerinde ve endüstriyel PV tesislerinde. Tam olarak şunlara uymaktadır: IEC 62446-1:2016 , GB/T 19939-2005 ve GB/T 18210-2000 standartlar, benimsenerek yenilikçi 100 m'lik kablosuz bölünmüş tasarım ve gelişmiş yüksek hızlı dijital sinyal işleme teknolojisi bu teknoloji, yüksek gerilimli PV serilerinin uzaktan güvenli ve kolay bir şekilde test edilmesini sağlar.
Cihaz, 15 V~1500 V ultra geniş gerilim aralığı ve 0,5 A~20 A ultra-geniş akım aralığı , tüm yaygın 1500 V PV modüllerini ve en fazla 30 kW’a kadar olan dizileri kapsar. Bu cihazın entegre edilmiş 150’den fazla yaygın PV modülü düzeltme modeli veritabanı sTC düzeltmesi için uygun sıcaklık ve aydınlatma katsayılarını otomatik olarak seçer; böylece doğru ve güvenilir test sonuçları sağlanır. Cihazın sürekli Otomatik Test İşlevi pV dizilerinin önceden belirlenmiş zaman aralıklarına göre periyodik olarak test edilmesine izin verir; bu da uzun vadeli performans izleme için idealdir.
Özellikler
| Parametre | Özelliği |
|---|---|
| Uyum Standartları | IEC 62446-1:2016, GB/T 19939-2005, GB/T 18210-2000, T/CSEE 0160-2020 |
| Test Prensibi | Kapasitif/omik çift yük IV karakteristiği izleme |
| Ölçüm yöntemi | 4 telli Kelvin ölçümü |
| İletişim Modu | 100 m kablosuz (ana ünite-probe) |
| Gerilim Ölçüm Aralığı | 15 V ~ 1500 V DC |
| Gerilim Çözünürlüğü | 0,1 V |
| Voltaj doğruluğu | ±0,5% okuma ± 0,2 V |
| Akım Ölçüm Aralığı | 0,5A ~ 20A DC |
| Akım Çözünürlüğü | 0,001 A |
| Akım doğruluğu | ±0,5% okuma ± 0,02 A |
| Güç Ölçüm Aralığı | 10 W ~ 30.000 W |
| Güç Doğruluğu | ±0,5% okuma ± 3 W |
| Işınlanma Ölçüm Aralığı | 0 ~ 1800 W/m² |
| Işınlanma Doğruluğu | ±3,0% okuma |
| Sıcaklık ölçüm aralığı | -20℃ ~ +100℃ |
| Sıcaklık doğruluğu | ±1℃ |
| IV Eğrisi Veri Noktaları | eğri başına 1536 nokta |
| IV Eğrisi İzleme Süresi | dizi başına ≤15 saniye |
| STC Dönüştürme Doğruluğu | ±5% |
| Entegre Modül Veritabanı | 150+ yaygın PV modülü modeli, kullanıcı tarafından tanımlanabilir |
| Test parametreleri | Voc, Isc, Pmax, Vmp, Imp, FF, η, Rs, baypas diyotu ileri yönlü gerilimi |
| Sürekli Test Aralığı | 1 dakika ~ 24 saat (ayarlanabilir) |
| Hata teşhisi | Açık devre, kısa devre, kısmi gölgeleme, modül uyumsuzluğu, diyot arızası |
| Görüntüleme | 6,5 inç 640×480 renkli LCD dokunmatik ekran |
| İşletim Sistemi | WINCE |
| Dil Desteği | Çince / İngilizce ikili dil |
| Veri Depolama | 1500 grup (zaman damgası, parametreler ve IV eğrileri ile birlikte) |
| İletişim arabirimleri | USB 2.0, RS232 |
| Güç Kaynağı | Entegre 14,8 V / 4400 mAh değiştirilebilir lityum pil; AC 220 V şarj |
| Batarya ömrü | ≥8 saat sürekli çalışma süresi |
| Şarj süresi | ≤4 saat |
| Koruma fonksiyonları | Aşırı gerilim, aşırı akım, kısa devre, ters kutuplanma, aşırı sıcaklık |
| Çalışma sıcaklığı | -10℃ ~ +50℃ |
| Nem | % 5 ~ % 95 rh (kondanse olmayan) |
| Boyutlar (L × W × H) | 360×280×180 mm |
| Ağırlık | ~5 kg (pil dahil) |
| Kasa | Dayanıklı alüminyum alaşım, IP40 |
Uygulamalar
Temel Test Nesneleri
- PV modülleri tek kristalli, çok kristalli, ince film ve çift yüzlü PV modülleri (10 W ~ 350 W)
- PV dizileri en fazla 1500 V ve 20 A’ye kadar seri bağlı PV dizileri
- PV sistemleri : Büyük dağıtılmış PV güç santralleri, orta büyüklükte toprak üzerine monte edilen PV santralleri, endüstriyel PV tesisleri
Tipik Kullanım Senaryoları
- PV EPC şirketleri : PV sistemi kabul denetimi, devreye alma testi ve kalite doğrulaması
- PV işletme ve bakım şirketleri : Büyük dağıtılmış PV santrallerinin rutin devriye denetimi, arıza teşhisi ve performans değerlendirmesi
- Pv modülü üreticileri : Fabrika kalite kontrolü, parti bazlı denetim ve saha sonrası satış sonrası hizmeti
- Bağımsız üçüncü parti test kurumları : PV sistem sertifikasyon testi, güvenlik değerlendirmesi ve enerji verimliliği değerlendirmesi
- Araştırma kurumları için oldukça uygundur : PV modülü performans araştırması ve uzun dönemli saha testi
Avantajlar
En son uluslararası standartlara uyum
Tam olarak karşılar IEC 62446-1:2016, GB/T 19939-2005, GB/T 18210-2000 → test sonuçları dünya çapında tanınan
Sektörde Öncü 100 Metre Kablosuz Bölünmüş Tasarım
Operatörler, yüksek gerilimli PV dizilerini güvenli bir mesafeden test eder → elektrik çarpması riskini ortadan kaldırır ve test güvenliğini artırır
1500 V / 30 kW Yüksek Güçlü Test
Tüm yaygın 1500 V’lik PV sistemlerini kapsar; tek bir cihazla hem tek modüller hem de yüksek güçteki diziler test edilebilir → yüksek Maliyet-Performans Oranı
İçinde 150’den fazla Modül Düzeltme Veritabanı
Uygun düzeltme katsayılarını otomatik olarak seçer; manuel parametre girişi gerekmez → test doğruluğunu ve verimliliğini artırır
Sürekli Otomatik Test İşlevi
Önceden ayarlanmış zaman aralıklarına göre periyodik testleri destekler → pV dizilerinin uzun vadeli performans izlemesi için idealdir
SSS
Soru: GDPV-III, çift yüzlü PV modüllerini test edebilir mi?
Cevap: Evet. GDPV-III, tek yüzlü ve çift yüzlü PV modüllerini test edebilir. Çift yüzlü modüller için daha doğru STC düzeltmesi amacıyla hem ön hem de arka yüzeylerdeki radyasyon ölçümü yapılması ve albedo değeri girilmesi önerilir.
Soru: GDPV-III, PV dizilerini inverterden ayırmadan test edebilir mi?
Cevap: Hayır. Güvenlik nedeniyle PV dizileri test öncesi inverterden ve diğer elektrik ekipmanlarından ayrılması gerekir. Cihaz, yanlış bağlantıdan kaynaklanan hasarları önlemek için ters kutuplanma koruması ve aşırı gerilim koruması da dahil olmak üzere kapsamlı koruma fonksiyonlarına sahiptir.
