GDSCP-1000H Ayırıcı Anahtar Kontak Basınç Test Cihazı

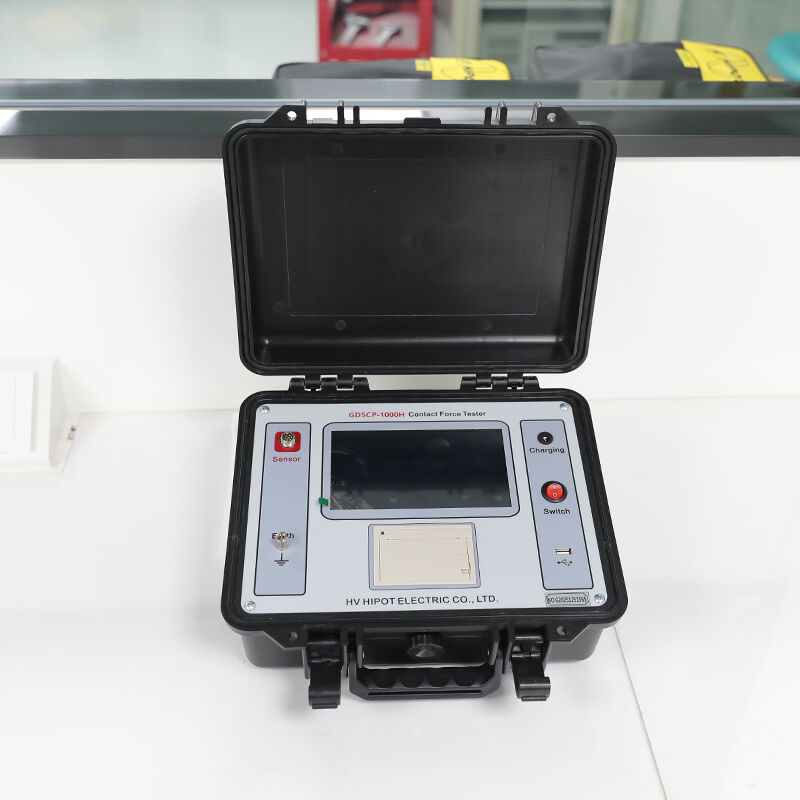

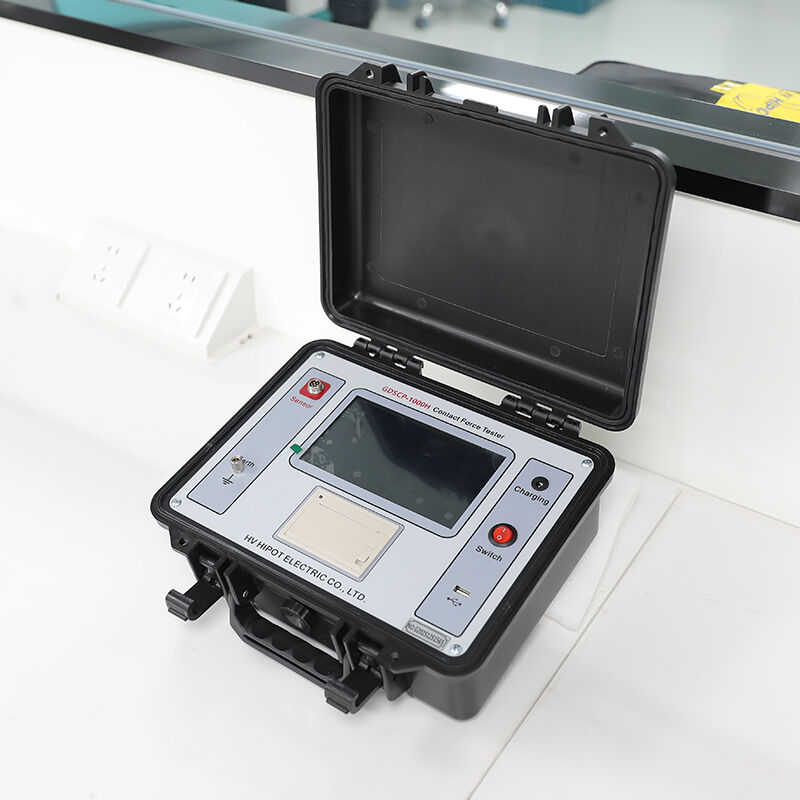

GDSCP-1000H Dijital Akıllı Ayırıcı Anahtar Kontak Basınç Test Cihazı: Yüksek Hassasiyetli Strain Gauge Sensör, Simüle Edilmiş Kontak Tasarımı, Dahili Anma Basınç Veritabanı ve Çift Güç Kaynağı ile Donatılmış; Alan Koşullarında Yüksek Gerilim Anahtarlama Donanımlarının Kontak Kuvveti Ölçümü İçin.
- Açıklama
- Özellikler
- Uygulamalar
- Avantajlar
- SSS
- Önerilen Ürünler
Açıklama
The GDSCP-1000H bir profesyonel sınıf, yüksek hassasiyetli taşınabilir kontak basınç test cihazı güç sistemleri, elektrik üretim sektörü ve sanayi kuruluşlarında bulunan ayrma anahtarları, devre kesiciler, vakumlu kontaktörler ve alçak gerilim çekmeceli anahtarlar için sahada kontak sıkma kuvvetinin nicel tespitini gerçekleştirmek üzere özel olarak tasarlanmıştır tamamen uyumludur GB 1985-2014 , DL/T 486-2010 ve IEC 62271-102:2018 standartlarına uygun olarak üretilmiş; ileri düzey gerinim ölçer (strain gauge) basınç algılama teknolojisi kullanılarak herhangi bir anahtar parçasının sökülmesine gerek kalmadan doğrudan sahada test yapılabilmesini sağlar; bu sayede enerji kesintisi veya mekanik ayarlama yapılmaksızın test gerçekleştirilebilir.
Cihazın özellikleri şunlardır: yenilikçi simüle edilmiş temas entegre sensör şekli ve boyutları gerçek hareketli temasla tam olarak eşleşir ve hareketli ile sabit temaslar arasındaki gerçek temas durumunu doğru bir şekilde yeniden oluşturur. Bu, ölçülen basıncın gerçek işletme basıncıyla tutarlı olmasını sağlar ve geleneksel yaylı terazi yöntemlerinden kaynaklanan yanlış ölçüm sorununu uzun süredir çözmede yardımcı olur. Entegre ana ayırıcı anahtarı modelleri için 200'den fazla nominal basınç değeri test sonuçlarını otomatik olarak standart değerlere karşılaştırır ve uygun olup olmadıklarını gösterir; bu sayede teknik kılavuzlara elle başvurulmasına gerek kalmaz.
Özellikler
| Parametre | Özelliği |
|---|---|
| Sistem parametreleri | |
| Uyum standardı | GB 1985-2014, DL/T 486-2010, DL/T 846.3-2004, IEC 62271-102:2018 |
| Test Prensibi | Yüksek hassasiyetli gerinim ölçer basınç sensörü teknolojisi |
| Test Yöntemi | Simüle edilmiş temas sensörüyle sökülmeden sahada test edilebilir |
| Çalışma Modu | Tek tuşla tam otomatik test / Manuel test |
| Görüntüleme | 5 inç 800×480 renkli kapasitif dokunmatik ekran |
| Veri Depolama | zaman damgaları ve ekipman bilgileriyle birlikte 1000 grup test sonucu |
| Veri Dışa Aktarma | USB 2.0 (Excel formatı) |
| Birim Değiştirme | N, kgf, lbf |
| Ölçüm Performansı | |
| Basınç Ölçüm Aralığı | 0 ~ 1000 N |
| Ölçüm doğruluğu | ±(okumanın %1'i + 1 N) |
| Çözünürlük | 0,1 N |
| Tekrarlanabilirlik | ≤ %1 RSD |
| Tepki Süresi | ≤ 10 ms |
| Sensör Kablosu Uzunluğu | 10 m (daha uzun uzunluklar için özelleştirilebilir) |
| Uyarlanabilir Temas Açıklığı | 5,5 mm ~ 90 mm (daha büyük açıklıklar için özelleştirilebilir) |
| Entegre Nominal Basınç Veritabanı | 200'den fazla yaygın kesici anahtar modeli |
| Güç Kaynağı | |
| Güç Kaynağı Modu | AC220 V ± %15, 50 Hz / Entegre lityum pil |
| Pil kapasitesi | 5200mAh |
| Batarya ömrü | ≥6 saat süreklilikli çalışma |
| Şarj süresi | ≤4 saat |
| Güç Tüketimi | ≤20 W (ortalama) |
| Koruma fonksiyonları | |
| Aşırı Yük Koruması | Evet (1200 N otomatik durma) |
| Aşırı Voltaj Koruması | Evet |
| Kısa devre koruması | Evet |
| Düşük Pil Hatırlatması | Evet |
| Fiziksel parametreler | |
| Ana Birim Boyutları | 360 × 260 × 150 mm (U × G × Y) |
| Sensör Boyutları | Temas türüne göre özelleştirilebilir |
| Ana Birim Ağırlığı | ~8 kg (tüm bileşenleri dahil) |
| Sensör Ağırlığı | ~0,5 kg |
| Kasa | Elektrostatik püskürtme ile kaplanmış soğuk haddeleme çeliği |
| Koruma derecesi | IP54 (ana ünite), IP65 (sensör) |
| Çalışma sıcaklığı | -20℃ ~ +40℃ |
| Depolama Sıcaklığı | -30°C ~ +60°C |
| Nem | ≤ %85 nem oranı (yoğuşmasız) |
| Rakım | ≤2000 m (daha yüksek rakimlara özel olarak ayarlanabilir) |
Uygulamalar
Temel Test Nesneleri
- Ayrıcı anahtarlar : GW4, GW5, GW6, GW16, GW17, GW22, GW23 ve diğer iç ve dış mekân ayrma anahtarı serileri
- Devre kesiciler : Vakum devre kesicileri, SF6 devre kesicileri, alçak gerilimli kalıp tipi devre kesiciler
- Temas edenler : AC kontaktörler, DC kontaktörler, vakum kontaktörler
- Diğer Ekipmanlar : Alçak gerilimli çekmeceli anahtar kontakları, baralar bağlantı elemanları, tak-çıkart terminal bağlantıları
Tipik Kullanım Senaryoları
- Enerji şirketleri : Trafo merkezi önleyici bakım, ayrma anahtarlarının periyodik muayenesi, kontak arızası teşhisi
- Orta/Alçak gerilim anahtarlama donanımı üreticileri fabrika kalite kontrolü, parti üretim muayenesi, tip test doğrulaması
- Enerji Santralleri : Jeneratör devre kesici testi, yardımcı ekipman anahtar kontak muayenesi
- Endüstriyel işletmeler : İç elektrikli ekipman bakımı, panoların rutin testleri
- Bağımsız üçüncü parti test kurumları elektrikli ekipman sertifikasyon testleri, saha kalibrasyon hizmetleri
Avantajlar
En son uluslararası standartlara uyum
GB 1985-2014 Çin ulusal standardı, DL/T 486 sektör standardı ve IEC 62271-102 uluslararası standardını tam olarak karşılar → test sonuçları dünya çapında sertifikasyon kuruluşları tarafından tanınmaktadır
Endüstride Öncü Parçalama Gerektirmeyen Test
Herhangi bir anahtar bileşeninin sökülmesine gerek kalmadan test yapılmasını sağlar; test süresini %90 oranında kısaltır ve yeniden montaj sonrası mekanik ayarlama ihtiyacını ortadan kaldırır → sahada temas basıncı testi için tek pratik çözüm
Yüksek Hassasiyetli ve Doğru Ölçüm
Benzetilmiş temas tasarımı, gerçek temas durumu yeniden üretimini sağlar, ±(okuma değerinin %1'i + 1 N) ölçüm doğruluğu → geleneksel yaylı terazi yöntemlerinden kaynaklanan ölçümlerin yanlış çıkması sorununu uzun süredir çözüyor
Kapsamlı Dahili Anma Basınç Veritabanı
200'den fazla yaygın anahtar modeline ait anma basınç değerleri önceden depolanmış, otomatik uygunluk değerlendirmesi → el ile arama hatalarını ortadan kaldırır ve test verimliliğini artırır
Güvenli Yükseklikte Çalışma
10 metre uzunluğundaki sensör kablosu, yükseklikteki anahtarlama ekipmanları için güvenli zeminde çalışma imkânı sağlar → operatörleri düşme tehlikesine karşı korur ve iş güvenliğini artırır
Çift Güç Kaynağı ve Uzun Pil Ömrü
AC220V + dahil edilmiş lityum pil çift güç kaynağı, ≥6 saat sürekli çalışma süresi → güç kaynağı olmadan uzun süreli saha çalışması için uygundur
Kapsamlı Veri Yönetimi İşlevi
1000 grup veri depolama, USB ile dışa aktarım ve standartlaştırılmış rapor oluşturma → test verilerinin dijital yönetimini ve geçmişteki eğilim analizlerini kolaylaştırır
SSS
Soru: Ayırıcı anahtarlar için temas basıncı ölçümü neden bu kadar önemlidir?
Cevap: Temas basıncı, ayırıcı anahtarların iletim performansını ve mekanik ömrünü belirleyen temel göstergedir. Yetersiz temas basıncı, temas direncinde artışa, işletme sırasında aşırı ısınmaya, yayların tavlanmasına ve temas yüzeylerinin aşınmasına neden olur; bu durum, sonunda ekipmanın yanmasına ve elektrik şebekesi kazalarına yol açabilecek bir kötü döngü oluşturur. Aşırı temas basıncı ise işletme torkunu artırır, temas yüzeylerinin aşınmasını hızlandırır ve anahtarın mekanik ömrünü kısaltır. Düzenli temas basıncı testi, bu arızaları önlemek için en etkili yöntemdir.
Soru: GDSCP-1000H modelinin geleneksel yaylı terazi ölçüm yöntemlerine göre avantajı nedir?
A: Geleneksel yaylı terazi ölçüm yöntemlerinin birçok dezavantajı vardır:
- Güvensiz : Operatörlerin çalışmak için yüksek rakimlara tırmanmaları gerekir; düşme riski vardır
- Yanlış bilgi : Manuel işlem büyük ölçüm hatalarına neden olur ve makas tipi ayırıcı anahtarlar ölçülemez
- Zaman alıcı : Anahtar bileşenlerinin sökülmesi ve yeniden monte edilmesi gerekir; her faz için 30–60 dakika sürer
- Veri yönetimi yoktur : Veriler elle kaydedilir; hata yapma olasılığı yüksektir ve izlenmesi zordur
GDSCP-1000H, tüm bu sorunları çözer:
- Güvenli : 10 metre uzunluğundaki kablo, yüksek yerdeki anahtarlama ekipmanlarında yerden çalışma imkânı sağlar
- Doğru : Taklit temas tasarımı, gerçek temas durumunun doğru şekilde yeniden oluşturulmasını sağlar; ölçüm doğruluğu ±%1’dir
- Hızlı : Sökme işlemine gerek yoktur; bir fazın testi 1 dakikadan kısa sürede tamamlanır
- Zeki. otomatik veri kaydı, kalifiye değerlendirme ve rapor oluşturma
S: GDSCP-1000H hangi tür anahtar kontaklarını test edebilir?
Y: GDSCP-1000H neredeyse tüm anahtar kontak tiplerini test edebilir:
- Ayrıcı anahtarlar bıçaklı, makaslı, döner ve takma-tipi ayrıcı anahtarlar
- Devre kesiciler vakum devre kesiciler, SF6 devre kesiciler ve alçak gerilim devre kesiciler
- Temas edenler aC kontaktörler, DC kontaktörler ve vakum kontaktörler
- Diğer kontaklar alçak gerilim çekmeceli anahtar kontakları, baralar bağlantı elemanları ve takma uçlar
Farklı kontak yapılarına uygun çeşitli sensörler sunuyoruz ve müşterinin taleplerine göre sensörleri özelleştirebiliriz.
S: Cihaz nasıl kalibre edilir?
A: GDSCP-1000H, doğrulama işlemi için standart ağırlıklar veya doğruluk sınıfı en az 0,5 olan standart kuvvet ölçer kullanılarak kalibre edilir. Kalibrasyon işlemi basit ve hızlıdır:
- Standart ağırlığı sensörün üzerine yerleştirin ya da standart kuvvet ölçeri seri olarak bağlayın
- Cihaz menüsünden kalibrasyon moduna girin
- Kalibrasyon işlemini tamamlamak için ekrandaki talimatlara uygun hareket edin
- Cihaz, kalibrasyon katsayısını otomatik olarak kaydeder
Ulusal metroloji gereksinimlerine göre cihaz her 12 ayda bir kalibre edilmelidir.
Soru: Ayrma anahtarları için izin verilen temas basıncı aralığı nedir?
A: İzin verilen temas basıncı aralığı, anahtar modeline, gerilim seviyesine ve akım değerine bağlı olarak değişir. Genel olarak:
- 10 kV ayrma anahtarları: Her temas noktası için 80 N ~ 150 N
- 35 kV ayrma anahtarları: Her temas noktası için 120 N ~ 200 N
- 110 kV ayrma anahtarları: Her temas noktası için 150 N ~ 250 N
- 220 kV ayrma anahtarları: Her temas noktası için 200 N ~ 350 N
- 500 kV ayırıcı anahtarlar: Her temas başına 300 N ~ 500 N
Kesin anma basınç değeri, üreticinin teknik kılavuzuna başvurularak belirlenmelidir. GDSCP-1000H cihazı, 200’den fazla yaygın anahtar modeli için yerleşik anma basınç değerlerine sahiptir; bu değerler doğrudan çağrılabilir ve otomatik uygunluk değerlendirmesi yapılabilir.
