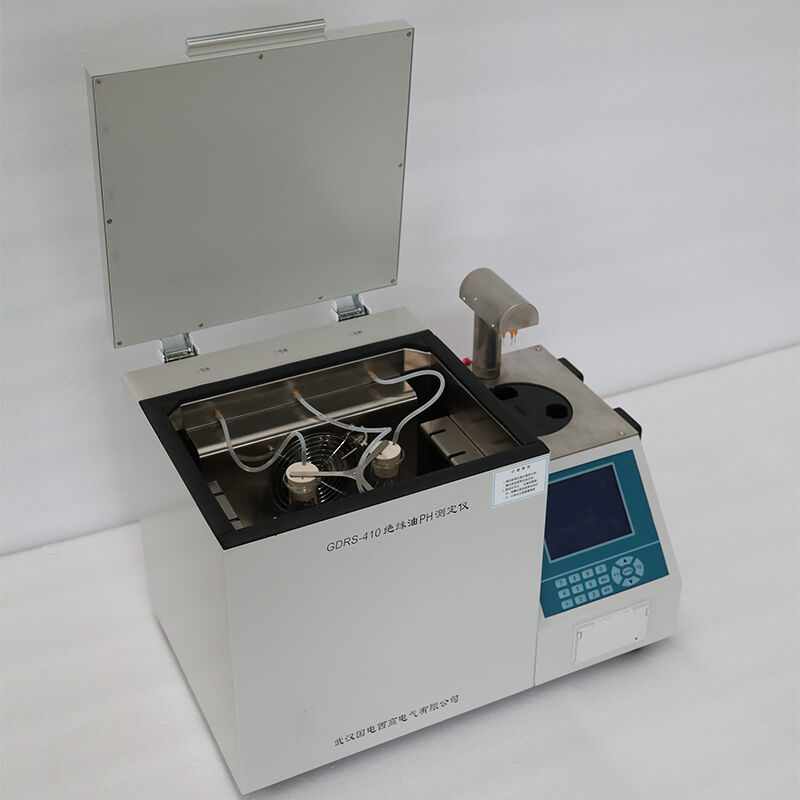

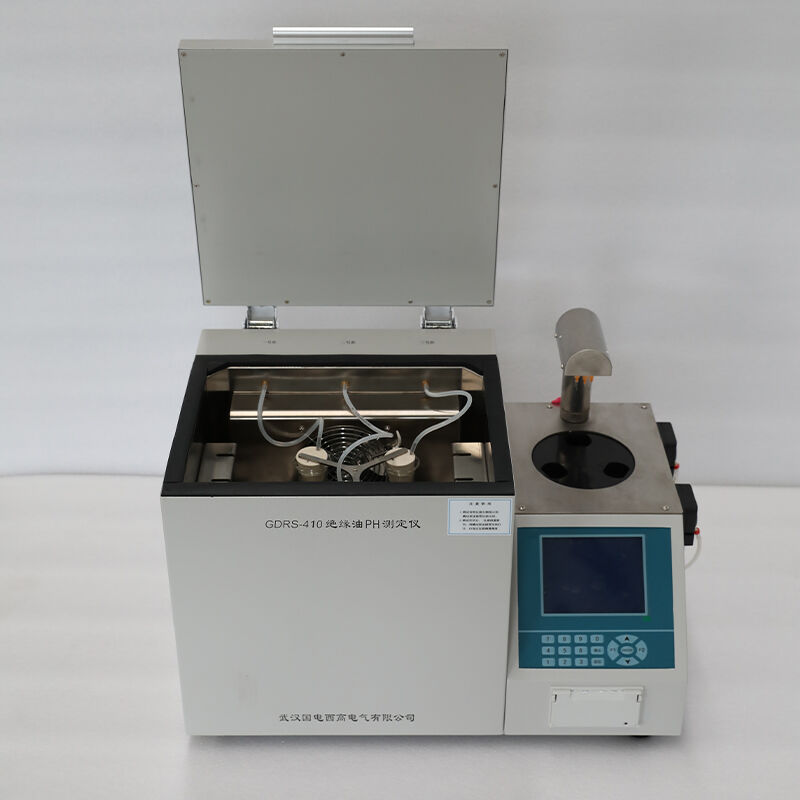

GDRS-410 İzolasyon Yağı pH Test Cihazı (Renk Ölçümlü Yöntem, 4 Örnek Aynı Anda Test Edilebilir, 0,01 pH Çözünürlük)
GDRS-410 Dijital Akıllı İzolasyon Yağı Su Çözünür Asit pH Test Cihazı; 4 Bağımsız Test İstasyonu, Yüksek Çözünürlüklü CCD Sensörü ve Tam Otomatik Test Süreci ile Güç Transformatörleri İçin İzolasyon Yağı Kalite Değerlendirmesi.
- Açıklama
- Özellikler
- Uygulamalar
- Avantajlar
- SSS
- Önerilen Ürünler
Açıklama
The GDRS-410 bir profesyonel sınıf, tam otomatik izolasyon yağı suda çözünebilir asit pH test cihazı güç transformatörlerinde, enstrüman transformatörlerinde, kondansatörlerde ve diğer yağla doldurulmuş elektrikli ekipmanlarda kullanılan izolasyon yağının yaşlanma derecesinin değerlendirilmesi amacıyla özel olarak tasarlanmıştır tamamen uyumludur GB/T 7598-2008 , IEC 60296-2003 ve ASTM D1534 standartlar, doğru ve güvenilir ölçüm sonuçları sağlayan uluslararası olarak kabul görmüş renkölçüm yöntemiyle uyumlu.
Cihaz, dört bağımsız test istasyonu dört farklı örneğin aynı anda test edilmesine olanak tanır ve bu sayede test verimliliği büyük ölçüde artırılır. Yenilikçi ARM+DSP çift çekirdekli mimarisi yüksek hızlı veri toplamayı ve gerçek zamanlı görüntü işleme işlevini sağlar. Bu cihazın ithal yüksek çözünürlüklü CCD görüntü sensörü 0,01 pH’lik ultra yüksek çözünürlük ve ≤±0,05 pH ölçüm doğruluğu sunar. Tek tuşla tam otomatik işlem özelliğiyle ısıtma, sabit sıcaklık kontrolü, titreşim, yağ-su ayrımı, renk gelişimi, renkölçüm ölçümü, sonuç hesaplaması ve rapor yazdırma işlemlerinin tamamını elle müdahale olmadan tamamlar.
Özellikler
| Parametre | Özelliği |
|---|---|
| Sistem parametreleri | |
| Uyum standardı | GB/T 7598-2008, IEC 60296-2003, ASTM D1534, DL/T 429.6-2016 |
| Test Prensibi | Renkölçüm yöntemi (suda çözünebilir asit ekstraksiyonu + indikatörle renk gelişimi) |
| Test İstasyonları | 4 bağımsız test istasyonu |
| Çalışma Modu | Tam otomatik tek tuşla test |
| Görüntüleme | 7 inç 800×480 renkli dokunmatik ekran |
| Veri Depolama | 1000 grup test sonucu |
| Veri Dışa Aktarma | USB 2.0 (Excel formatı) |
| Yazıcı | Yüksek hızlı termal yazıcı, 58 mm kağıt genişliği |
| Test parametreleri | |
| Test aralığı | 3,6 pH ~ 7,0 pH |
| Çözünürlük | 0,01ph |
| Ölçüm doğruluğu | ≤±0,05 pH |
| Tekrarlanabilirlik | ≤±0,05 pH |
| Test zamanı | toplu işleyiş başına ≤25 dakika (4 örnek) |
| Numune Tüketimi | her test için ~50 mL |
| Sıcaklık Kontrolü | |
| Sıcaklık ayarlama | 60 °C (standart) |
| Sıcaklık kontrol hassasiyeti | ±1℃ |
| Sıcaklık çözünürlüğü | 0.1℃ |
| Salınım sıklığı | 120 kez/dakika |
| Salınım Süresi | 5 dakika (ayarlanabilir) |
| Güç Kaynağı | |
| Giriş Gücü | AC 220 V ± %10, 50 Hz |
| Güç Tüketimi | ≤300W |
| Fiziksel parametreler | |
| Boyutlar | 500×400×350 mm (U×G×Y) |
| Ağırlık | ~25 kg (tüm bileşenleri dahil) |
| Kasa | Elektrostatik püskürtme ile kaplanmış soğuk haddeleme çeliği |
| Koruma derecesi | IP40 |
| Çalışma sıcaklığı | 5 °C ~ +40 °C |
| Depolama Sıcaklığı | -20°C ~ +60°C |
| Nem | ≤ %85 nem oranı (yoğuşmasız) |
Uygulamalar
Temel Test Nesneleri
- Enerji sektörü yağları : Transformatör yağı, kesici yağı, kondansatör yağı, kablo yağı
- Yağla doldurulmuş ekipmanlar : Güç transformatörleri, ölçüm transformatörleri, kondansatörler, devre kesiciler, reaktörler
Tipik Kullanım Senaryoları
- Enerji şirketleri : Transformatörlerde önleyici bakım, yalıtım yağı düzenli testleri, yaşlanma derecesi değerlendirmesi
- Transformatör üreticileri fabrika kalite kontrolü, tip testleri, satış sonrası hizmetler
- Yağ işleme şirketleri : Yalıtım yağı yenileme kalitesi kontrolü, yağ işleme etkisi değerlendirmesi
- Bağımsız üçüncü parti test kurumları : Yağ kalitesi testleri, performans değerlendirmesi, kalite anlaşmazlıklarında hakemlik
- Endüstriyel işletmeler i̇ç güç ekipmanı yağ testi ve bakımı
Avantajlar
En son uluslararası standartlara uyum
GB/T 7598-2008 Çin ulusal standardı, IEC 60296 uluslararası standardı ve ASTM D1534 Amerikan standardını tam olarak karşılar → test sonuçları dünya çapında tanınmaktadır
Sektörde Öncü 4 Örnekli Aynı Anda Test
Aynı anda dört örnek test edilebilir; bu da test verimliliğini %300 artırır → zaman ve işgücü maliyetlerini tasarruf eder
Yüksek Hassasiyetli CCD Renk Ölçüm Teknolojisi
İthal yüksek çözünürlüklü CCD sensör, 0,01 pH’lik ultra yüksek çözünürlük, ≤±0,05 pH ölçüm doğruluğu → doğru ve güvenilir test sonuçlarının alınmasını sağlar
Tek Tıkla Tam Otomatik İşlem
Isıtma, sallanma, ayırma, renk gelişimi ve ölçüm dahil olmak üzere tüm test adımlarını otomatik olarak tamamlar → operatör beceri gereksinimlerini azaltır ve insan kaynaklı hataları ortadan kaldırır
Entegre Otomatik Temizleme Sistemi
Her testten sonra boru hatlarını ve test kaplarını otomatik olarak temizler → örnekler arasında çapraz kontaminasyonu ortadan kaldırır
Kapsamlı Veri Yönetimi İşlevi
1000 grup veri depolama, USB ile dışa aktarma ve otomatik yazdırma → veri yönetimi ve rapor oluşturma işlemlerini kolaylaştırır
SSS
S: İzolasyon yağı pH testinde renk ölçüm yönteminin ilkesi nedir?
A: İlkesi, yağdaki suyla çözünebilir asit ile indikatör çözeltisi arasındaki reaksiyona dayanır. Belirli bir hacimde yağ örneği, eşit hacimde damıtılmış su ile karıştırılır, 60℃'ye ısıtılır ve su fazına suyla çözünebilir asidin ekstrakte edilmesi amacıyla çalkalanır. Yağ-su ayrışmasından sonra, su fazına özel bir indikatör (çalışan yağ için bromokrezol yeşili) eklenir. Çözeltinin rengi pH değerine göre değişir ve pH değeri, yüksek çözünürlüklü bir CCD sensörü kullanılarak çözeltinin renginin standart renk kartları ile karşılaştırılmasıyla belirlenir.
S: Tipik bir testin tamamlanması ne kadar sürer?
A: 4 örnek için yapılan tam test — 60℃'ye ısıtma, çalkalama, statik tabakalaşma, renk gelişimi, renk ölçümü ve sonuç yazdırma dahil — yaklaşık 20~25 dakika sürer. Bu, genellikle 1~2 saat süren manuel teste kıyasla çok daha hızlıdır.
S: Cihaz nasıl kalibre edilir?
A: Cihaz, dahili standart renk kartı kalibrasyon programına sahiptir. Kullanıcılar, bilinen pH değerlerine sahip standart renk kartlarını test konumuna yerleştirebilir; cihaz, renk ölçüm sistemini otomatik olarak kalibre eder. Bu kalibrasyon yöntemi basit, hızlı ve doğrudur.
S: Reaktiflerin manuel olarak eklenmesi gerekir mi?
A: Evet. Kullanıcılar, testi başlatmadan önce yağ örneğini ve damıtık suyu test kaplarına eklemelidir. Cihaz, test sürecinde indikatör çözeltisini otomatik olarak ekler. İndikatör çözeltisi, standart formüle göre hazırlanmış olup ticari olarak mevcuttur.
S: Sahada test amacıyla kullanılabilir mi?
A: Evet. GDRS-410, toplam ağırlığı yalnızca 25 kg olan kompakt ve taşınabilir bir tasarımıyla gelir. Herhangi bir dış yardımcı ekipmana ihtiyaç duymaz ve test yapılacak alana kolayca taşınabilir. Hem laboratuvar hem de saha uygulamaları için uygundur.
